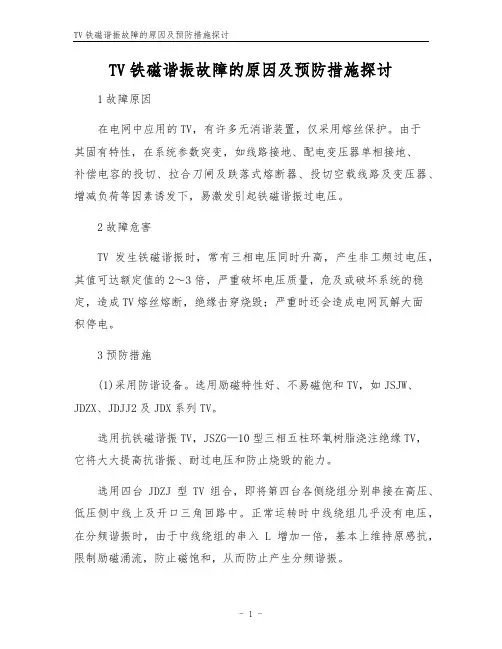

1故障原因
在电网中应用的TV，有许多无消谐装置，仅采用熔丝保护。由于其固有特性，在系统参数突变，如线路接地、配电变压器单相接地、补偿电容的投切、拉合刀闸及跌落式熔断器、投切空载线路及变压器、增减负荷等因素诱发下，易激发引起铁磁谐振过电压。
2故障危害
TV发生铁磁谐振时，常有三相电压同时升高，产生非工频过电压，其值可达额定值的2～3倍，严重破坏电压质量，危及或破坏系统的稳定，造成TV熔丝熔
断，绝缘击穿烧毁；严重时还会造成电网瓦解大面积停电。
3预防措施
(1)采用防谐设备。选用励磁特性好、不易磁饱和TV，如JSJW、JDZX、JDJJ2及JDX系列TV。
选用抗铁磁谐振TV，JSZG—10型三相五柱环氧树脂浇注绝缘TV，它将大大提高抗谐振、耐过电压和防止烧毁的能力。
选用四台JDZJ型TV组合，即将第四台各侧绕组分别串接在高压、低压侧中线上及开口三角回路中。正常运行时中线绕组几乎没有电压，在分频谐振时，由于中线绕组的串入L增加一倍，基本上维持原感抗，限制励磁涌流，防止磁饱和，从而防止产生分频谐振。
(2)采用消谐装置。选用RXQ型消谐器，串接在三相TV一次侧中线上，以阻尼铁磁谐振；但在分频谐振时，一次侧中线上电位不高，相当于串一较大阻值电阻接地，消谐效果不佳。
选用WNXⅢ/B、KFX型可控硅分频消谐装置，靠触发回路的选频作用，有选择地导通；可控硅为消谐执行元件，它将开口三角绕组瞬时短接，在这一强烈阻尼作用下，迅速消除铁磁谐振；但若引起谐振的激发因素长时存在，TV有过载损坏的可能。
选用FXG1(XXG—10或35)型消谐器，由鉴频器和消谐管组成。当产生谐振时，鉴频器动作，将消谐管小于1Ω电阻接入开口三角绕组回路消谐；若谐振长时存在，消谐管内部热动开关动作转接到10至100Ω电阻上，避免TV过载。
请在这里输入公司或组织的名字
Enter The Name Of The Company Or Organization Here
铁磁谐振的规程
电力系统铁磁谐振过电压防护规程 电力系统中存在着许多储能元件，当系统进行操作或发生故障时，变压器、互感器等含铁芯元件的非线性电感元件与系统中电容串联可能引起铁磁谐振，对电力系统安全运行构成危害。在中性点不接地的非直接接地系统中，铁磁式电压互感器引起的铁磁谐振过电压是常见的，是造成事故较多的一种内部过电压。这种过电压轻则使电压互感器一次熔丝熔断，重则烧毁电压互感器，甚至炸毁瓷绝缘子及避雷器造成系统停运。在一定的电源作用下会产生串联谐振现象，导致系统中出现严重的谐振过电压。1 电压互感器引起铁磁谐振的原因分析在中性点不接地系统中，为了监视对地绝缘，母线上常接有Y接线的电磁式电压互感器，如图1所示，图中u0为电源电势，C为线路等设备的对地电容，L为电压互感器激磁电感，R0为中性点串联消谐电阻。在正常运行状态下电压互感器励磁感抗很大，其数值范围在兆殴级以上且各相对称。C数值视线路长短而定，线路愈长容抗愈小，即以1 km线路而言，其每相对地电容约0.004μF ，故其容抗小于1 MΩ，所以整个网络对地仍呈容性且基本对称，电网中性点的位移电压很小,接近地电位。但电压互感器的励磁电感随通过的电流大小而变化，其U-I特性如图2所示。 由图2可见，曲线的起始一段接近直线，其电感相应地保持常数。当激磁电流过大时，铁芯饱和，则L值随之大大降低。正常运行时铁芯工作在直线范围，当系统中出现某些波动，如电压互感器突然合闸的巨大涌流、线路瞬间单相弧光接地等，使电压互感器发生三相不同程度的饱和，以至破坏了电网的对称，电网中性点就出现较高的位移电压，造成工频谐振或激发分频谐振。2 铁磁谐振的特点对于铁磁谐振电路，在相同的电源电势作用下，回路可能不只有一种稳定的工作状态。电路到底稳定在哪种工作状态，要看外界冲击引起的过渡过程的情况。TV的非线性铁磁特性是产生铁磁谐振的根本原因，但铁磁元件的饱和效应本身，也限制了过电压的幅值。此外回路损耗也使谐振过电压受到阻尼和限制。当回路电阻大于一定的数值时，就不会出现强烈的铁磁谐振过电压。串联谐振电路，产生铁磁谐振过电压的的必要条件是ω0 = 1/L0C＜ω。因此铁磁谐振可在很大的范围内发生。维持谐振振荡和抵偿回路电阻损耗的能量均由工频电源供给。为使工频能量转化为其它谐振频率的能量，其转化过程必须是周期性，且有节律的，即…1/2(1，2，3…)倍频率的谐振。铁磁谐振对TV的损坏，铁磁谐振(分频)一般应具备如下三个条件。铁磁式电压互感器(TV)的非线性效应，是产生铁磁谐振的主要原因。TV感抗为容抗的100倍以内，即参数匹配在谐振范围。要有激发条件，如投入和断开空载母线、TV突然合闸、单相接地突然消失、外界对系统的干扰或系统操作产生的过电压等。由前面分析可知，事故中具备了3个条件，才导致了此次事故。当良站10 kV系统发生单相接地时，故障点流过电容电流，未接地的两相B、C相电压升高31/2，对系统产生扰动，在这一瞬间电压突变过程中，TV高压线圈的非接地两相的励磁电流就要突然增大，甚至饱和，由此构成相间串联谐振。饱和后的TV励磁电感变小，系统网络对地阻抗趋于感性，此时若系统网络的对地电感与对地电容相匹配，就形成共振回路，激发各种铁磁谐振过电压。尤其是分频铁磁谐振可导致相电压低频摆动，励磁感抗成倍下降，产生过电压，过电压幅值可达到近2~3.5Ue以上，但此过电压达不到避雷器的动作电压1.7 kV，
