盘式制动器工作原理
盘式制动器工作原理
盘式制动器又称为碟式制动器，顾名思义是取其形状而得名。
它由液压控制，主要零部件有制动盘、分泵、制动钳、油管等。
制动盘用合金钢制造并固定在车轮上，随车轮转动。
分泵固定在制动器的底板上固定不动。
制动钳上的两个摩擦片分别装在制动盘的两侧。
分泵的活塞受油管输送来的液压作用，推动摩擦片压向制动盘发生摩擦制动，动作起来就好象用钳子钳住旋转中的盘子，迫使它停下来一样。
这种制动器散热快，重量轻，构造简单，调整方便。
特别是高负载时耐高温性能好，制动效果稳定，而且不怕泥水侵袭，在冬季和恶劣路况下行车，盘式制动比鼓式制动更容易在较短的时间内令车停下。
有些盘式制动器的制动盘上还开了许多小孔，加速通风散热提高制动效率。
反观鼓式制动器，由于散热性能差，在制动过程中会聚集大量的热量。
制动蹄片和轮鼓在高温影响下较易发生极为复杂的变形，容易产生制动衰退和振抖现象，引起制动效率下降。
当然，盘式制动器也有自己的缺陷。
例如对制动器和制动管路的制造要求较高，摩擦片的耗损量较大，成本贵，而且由于摩擦片的面积小，相对摩擦的工作面也较小，需要的制动液压高，必须要有助力装置的车辆才能使用。
而鼓式制动器成本相对低廉，比较经济。
所以，汽车设计者从经济与实用的角度出发，一般轿车采用了混合的形式，前轮盘式制动，后轮鼓式制动。
四轮轿车在制动过程中，由于惯性的作用，前轮的负荷通常占汽车全部负荷的70%－80%，因此前轮制动力要比后轮大。
轿车生产厂家为了节省成本，就采用前轮
盘式制动，后轮鼓式制动的方式。
四轮盘式制动的中高级轿车，采用前轮通风盘式制动是为了更好地散热，至于后轮采用非通风盘式同样也是成本的原因。
毕竟通风盘式的制造工艺要复杂得多，价格也就相对贵了。
随着材料科学的发展及成本的降低，在汽车领域中，盘式制动有逐渐取代鼓式制动的趋向。
鼓式制动器是最早形式的汽车制动器，当盘式制动器还没有出现前，它已经广泛用于各类汽车上。
但由于结构问题使它在制动过程中散热性能差和排水性能差，容易导致制动效率下降，因此在近三十年中，在轿车领域上已经逐步退出让位给盘式制动器。
但由于成本比较低，仍然在一些经济类轿车中使用，主要用于制动负荷比较小的后轮和驻车制动。
液压盘式制动器的工作原理
液压盘式制动器的工作原理
液压盘式制动器是一种常见的汽车制动系统，它通过液压原理
来实现制动功能。
它的工作原理可以简单地概括为利用液压力传递
力量，从而实现制动的目的。
液压盘式制动器由几个基本部件组成，包括主缸、制动盘、制
动片和液压管路。
当驾驶员踩下制动踏板时，主缸内的液体被压缩，产生了液压力。
这个液压力通过液压管路传递到制动盘附近的制动
片上。
制动片被液压力推动，使其与制动盘接触，从而产生摩擦力，
减速车轮的旋转。
这种摩擦力可以将车轮有效地制动，使车辆停下
来或减速。
液压盘式制动器的优点在于它具有稳定的制动效果和良好的耐
磨性。
此外，它还可以根据需要进行调整，以适应不同的驾驶条件
和车辆负载。
总的来说，液压盘式制动器利用液压原理传递力量，实现了车
辆的制动功能。
它是一种可靠且高效的制动系统，为驾驶员提供了安全和可靠的驾驶体验。

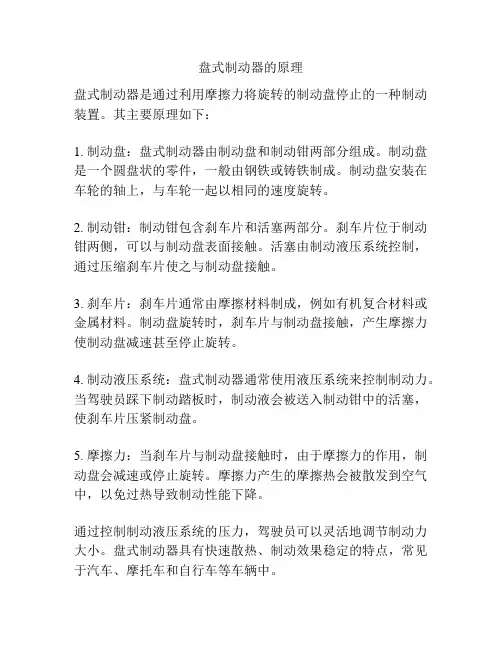

盘式制动器的原理
盘式制动器的原理
盘式制动器是通过利用摩擦力将旋转的制动盘停止的一种制动装置。
其主要原理如下：
1. 制动盘：盘式制动器由制动盘和制动钳两部分组成。
制动盘是一个圆盘状的零件，一般由钢铁或铸铁制成。
制动盘安装在车轮的轴上，与车轮一起以相同的速度旋转。
2. 制动钳：制动钳包含刹车片和活塞两部分。
刹车片位于制动钳两侧，可以与制动盘表面接触。
活塞由制动液压系统控制，通过压缩刹车片使之与制动盘接触。
3. 刹车片：刹车片通常由摩擦材料制成，例如有机复合材料或金属材料。
制动盘旋转时，刹车片与制动盘接触，产生摩擦力使制动盘减速甚至停止旋转。
4. 制动液压系统：盘式制动器通常使用液压系统来控制制动力。
当驾驶员踩下制动踏板时，制动液会被送入制动钳中的活塞，使刹车片压紧制动盘。
5. 摩擦力：当刹车片与制动盘接触时，由于摩擦力的作用，制动盘会减速或停止旋转。
摩擦力产生的摩擦热会被散发到空气中，以免过热导致制动性能下降。
通过控制制动液压系统的压力，驾驶员可以灵活地调节制动力大小。
盘式制动器具有快速散热、制动效果稳定的特点，常见于汽车、摩托车和自行车等车辆中。
电力液压盘式制动器工作原理
电力液压盘式制动器工作原理电力液压盘式制动器是一种常用的制动装置，广泛应用于各种机械设备中。
它的工作原理主要是通过电力和液压系统的协同作用来实现制动效果。
电力液压盘式制动器由电磁铁、制动盘、制动摩擦片、压力油缸等组成。
当电磁铁通电时，产生的电磁力使制动盘与制动摩擦片分离，从而实现制动器松开状态。
当电磁铁断电时，制动盘与制动摩擦片之间的接触力使制动盘受到制动力矩的作用，从而实现制动器刹车状态。
在制动器刹车状态下，液压系统起到关键作用。
液压系统由液压泵、液压阀、压力油缸等组成。
当制动器需要刹车时，液压泵通过供油管路将液压油送入压力油缸，产生一定的压力。
液压阀负责控制液压油的流动方向和流量大小，确保制动器能够准确刹车。
液压油进入压力油缸后，通过压力的传导，使制动盘与制动摩擦片之间产生摩擦力。
摩擦力的大小取决于液压油的压力大小和摩擦片的材料特性。
当液压油的压力达到一定数值时，摩擦力将足以使制动盘停止旋转，从而实现刹车效果。
在制动器松开状态下，液压系统也发挥着重要作用。
当制动器不需要刹车时，液压泵停止供油，液压阀将压力油缸与油箱连接起来，使液压油回流到油箱中。
制动盘与制动摩擦片之间的分离是通过电磁铁的作用来实现的。
电磁铁断电后，制动盘受到弹簧的作用，与制动摩擦片分离，从而实现制动器松开状态。
电力液压盘式制动器的工作原理简单明了，通过电力和液压系统的协同作用，能够准确可靠地实现机械设备的刹车效果。
在实际应用中，制动器的性能和可靠性对设备的安全运行起着至关重要的作用。
因此，在设计和使用过程中，需要充分考虑各个部件的质量和精度，以确保制动器的正常工作和安全性能。
电力液压盘式制动器是一种常用的制动装置，其工作原理基于电力和液压系统的协同作用。
通过电磁铁的通断控制和液压油的压力传导，制动盘与制动摩擦片之间产生摩擦力，从而实现刹车效果。
在实际应用中，需要注意制动器的设计和使用，以确保其性能和安全性能。
起重机盘式制动器工作原理
起重机盘式制动器工作原理
起重机盘式制动器是一种常见的制动装置，它主要由制动盘、制动器、制动器弹簧、制动器活塞、制动器活塞密封圈、制动器压盘、制动器压盘弹簧、制动器压盘密封圈、制动器压盘螺钉、制动器压盘螺母等组成。
它的工作原理是利用制动盘与制动器之间的摩擦力来实现制动的目的。
当起重机需要制动时，制动器活塞会受到制动信号的控制，向制动器压盘施加压力，使制动器压盘与制动盘之间产生摩擦力，从而使起重机减速或停止。
制动器活塞密封圈的作用是防止液压油泄漏，保证制动器的正常工作。
制动器压盘弹簧的作用是使制动器压盘与制动盘之间的接触面积更大，从而增加制动力。
制动器压盘密封圈的作用是防止灰尘、水分等杂质进入制动器内部，影响制动器的工作效果。
盘式制动器的优点是制动力大、制动效果稳定、寿命长、维护方便等。
但是，它也存在一些缺点，如制动盘与制动器之间的摩擦会产生热量，需要散热，否则会影响制动器的工作效果；制动盘与制动器之间的摩擦会产生磨损，需要定期更换制动盘和制动器。
起重机盘式制动器是一种可靠的制动装置，它的工作原理简单，但需要注意维护和保养，以确保其正常工作。
盘形制动器的工作原理
盘形制动器的工作原理盘形制动器蝶形弹簧产生制动力，靠油压松闸。
制动状态时，闸瓦压向制动盘的正压力的大小决定于液压缸内工作油压力。
如图所示，活塞同时受弹簧的作用力F2，压力油产生的力F1,综合阻力F3（包括空行）程压缩弹簧的力）作用，制动状态时F3的作用方向与F2相反。
故压向制动盘的正压力为：N=F2-F1-F3当改变油压力时，正压力N相应变化，盘形工作原理示意图油压值P=0时，即F1=0，正压力达最大值N max，N max=F2-F3，此时为全制动状态。
在松闸过程中，F3作用方向与F1相反，此时力平衡方程为：N=F2+F3-F1。
在P=P max时，F1>F2，活塞压缩蝶弹簧，是全松闸状态，N=0,即F1=F2+F3。
如图所示为正压力N相对于油压P的实验曲线。
由图中可以看出：1.正压力随油压P的增加而减少，其变化过程可以近似地看成线性关系。
2.松闸过程和制动过程所得曲线不重合，这是因为在松闸和制动过程活塞所需克服的摩擦力方向不同所致，松闸时，液压缸壁及密封圈对活塞的阻力与蝶形弹簧力的方向一致，所以在相同油压情况下（与制动过程相比）制动盘的正压力较低。
3.松闸和制动的不可控区（两条曲线不重合度）较小，说明有较高的控制灵敏性。
制动器在制动盘上产生的制动力矩，取决于正压力N的数值。
M Z=2NµR m n式中M2—制动力矩，单位为N·m；µ—闸瓦对制动盘的摩擦系数，µ=0.35~0.4；n=提升机制动器副数。
同时，制动力矩Mz应满足3倍静力矩Mj的要求，所以,N（单位为N）值可由下式确定：M Z=2NµR m n=3M j=3F C D/2 即：N=3DFc/（4R mµn）式中D—滚筒名义直径，单位为m； F—提升机最大静张力差，单位为N。
C。
刹车 盘式工作原理
刹车盘式工作原理
盘式刹车是一种常见的汽车刹车系统，其工作原理如下：
1. 摩擦片：盘式刹车系统由刹车盘和刹车片组成。
刹车盘是安装在车轮上的圆盘状金属部件，而刹车片是安装在刹车卡钳内的摩擦材料。
2. 刹车卡钳：刹车卡钳是固定在车轮悬架部位的金属构件，内部装有活塞。
刹车卡钳通过刹车系统的液压力，使活塞向外推进。
3. 摩擦过程：当驾驶员踩下刹车踏板时，刹车系统的液压力会将刹车卡钳内的活塞向外推进。
推进的活塞会使刹车片与转动的刹车盘接触。
4. 摩擦力：当刹车片与刹车盘接触时，由于转轮的旋转，刹车盘会产生摩擦力。
这种摩擦力会阻碍车轮的转动，并最终使车辆停下来。
5. 热量散发：摩擦产生的热量将会通过刹车盘和刹车片迅速散发出去，以保持刹车系统的正常工作温度，避免过热引起刹车失效。
总结：盘式刹车通过液压力将刹车片与刹车盘接触，产生摩擦力来减速或停止车辆。
这种刹车系统具有响应灵敏、散热效果好等优点，被广泛应用于现代汽车中。
盘式制动器原理
盘式制动器原理
盘式制动器是一种常见的汽车制动系统，它通过制动盘和制动钳的摩擦来实现车辆的减速和停止。
其原理如下：
制动踏板被踩下，通过传动系统将力量传递到制动钢丝绳或液压管道，进而传递到制动钳。
制动钳内装有制动片，当制动钳受到压力时，制动片会被挤压到制动盘上。
制动盘固定在车轮上，当制动片被挤压到制动盘上时，制动盘受到摩擦力的作用，从而使车轮减速。
制动盘的转动被制动片的摩擦力所阻碍，使车轮停止旋转，从而实现了车辆的制动。
在制动过程中，制动片和制动盘之间会产生大量的摩擦热，因此制动器通常会采取一些散热措施，如通风孔设计、散热片等，以避免制动系统过热导致失效。
盘式制动器的优点在于制动效果好、制动力平稳。
制动盘与制动片之间的接触面积大，摩擦力较大，可以快速将车辆减速停止。
此外，盘式制动器还具有制动力平稳、寿命长、维护方便等优点。
然而，盘式制动器也存在一些缺点。
例如，制动盘和制动片的磨损会导致性能下降，需要定期更换制动片；制动盘受热膨胀影响，会产生制动力下降的问题；制动器在潮湿环境下容易生锈等。
总的来说，盘式制动器是一种常见且有效的汽车制动系统，通过制
动盘和制动片之间的摩擦来实现车辆的制动。
虽然它具有一些缺点，但在日常驾驶中仍然是一种可靠的制动方式。
通过了解盘式制动器的原理，我们可以更好地理解汽车制动系统的工作原理，从而更好地保养和维护车辆，确保行车安全。
盘式制动器结构、工作原理盘式制动器图示前桥驱动桥盘式制动器结构
一、盘式制动器结构、工作原理1、盘式制动器图示：前桥驱动桥2、盘式制动器结构1、副钳体2、左摩擦块3、右摩擦块4、自调机构5、气室6、主钳体7、制动盘8、托架9、滑销3、工作原理：制动时，气室(5)推动自调机构(4)向左压出，使右摩擦块(3)与制动盘(7)右侧制动，由于制动盘(7)的轴向移动受限制，因此在反作用力的作用下，主副钳体向右移动，使左摩擦块(2)与制动盘(7)左侧制动，最后将旋转的制动盘(7)刹住。
二、盘式制动器使用、保养1、日常检查制动器钳体密封体：①检查副钳体端2个滑销密封盖，如出现松脱或者遗失及时给予更换或安装；②检查主钳体端2个滑销端盖，如出现松脱或者遗失及时给予更换或安装；③检查主钳体上密封帽，如存在裂纹、损伤或者遗失及时给予更换或安装；④推动主、副钳体滑动检查4个滑销密封圈，如存在裂纹和损伤及时给予更换。
2、定期检查内容：3、制动盘失效判定标准：①尺寸检查：如图：A=制动盘厚度45mm（新），B=制动盘厚度37mm(极限）；②裂纹检查：如图所示：检查制动盘上的裂纹和磨损划痕；A1=小裂纹在表面上延伸，此情况允许。
B1=小于0.75a长、1.5mm宽和深的裂纹径向延伸，此情况允许。
C1=小于1.5mm深的环形槽，此情况允许。
D1=径向贯通裂纹是不允许的，制动盘必须更换。
4、摩擦片更换及间隙调整：4.1、摩擦块拆卸4.1.1拨出传感器线束的插座，拿出摩擦块压板总成和摩擦块。
4.1.2一字槽螺钉旋具将弧形弹簧拆卸；用平口螺丝刀将传感器线束的内、外感应头撬出。
取下摩擦块。
注意：撬内、外感应头应避免将绕在感应头上的线束伤断！4.2、摩擦块安装将摩擦块安装在托架内，再用压棒将传感器感应头预先压入摩擦块的U形槽中。
注意：摩擦块安装在托架内后，必须保证摩擦材料与制动盘对应，防止摩擦片装反后出现制动故障；传感器感应头按图示方向装入U形槽，不得装反以及压坏线束。
线束插头按箭头方向拔出内感应头外感应头三、常见故障排查方法：压棒U型槽。
盘式制动器工作原理
盘式制动器工作原理
盘式制动器是一种常见的汽车制动装置，其工作原理是通过摩擦力来实现制动
效果的。
盘式制动器主要由制动盘、制动钳和制动片等部件组成，下面我们来详细了解一下盘式制动器的工作原理。
首先，当司机踩下制动踏板时，制动液会被推送到制动钳内部的活塞上。
活塞
会根据压力的大小，将制动片挤压到制动盘上，从而产生摩擦力。
制动盘是安装在车轮上的，当制动片挤压到制动盘上时，制动盘会因为摩擦力的作用而减速甚至停止转动，从而使车辆减速甚至停止。
其次，制动片是盘式制动器中的关键部件，它是由摩擦材料制成的。
在制动过
程中，制动片会受到制动盘的摩擦，产生摩擦力来减速车辆。
制动片的材料通常是耐磨耐高温的材料，以确保在制动过程中能够持续发挥作用。
此外，制动盘也是盘式制动器中至关重要的部件。
制动盘一般由铸铁或者钢铁
制成，具有良好的散热性能和耐磨性能。
在制动过程中，制动盘会受到制动片的摩擦，产生热量，如果散热不好，就会导致制动盘变形甚至开裂，影响制动效果。
最后，制动钳是用来控制制动片挤压制动盘的部件。
制动钳通常由活塞、活塞
密封圈和钳体等部件组成。
活塞受到制动液的作用，会向外推动，从而挤压制动片。
制动钳的设计和制造对于制动系统的性能和安全性有着至关重要的影响。
综上所述，盘式制动器的工作原理主要是通过制动盘、制动片、制动钳等部件
的协同作用，利用摩擦力来实现车辆的减速和停止。
在日常驾驶中，我们要注意定期检查制动系统的工作状态，确保制动器的正常使用，以确保行车安全。
简述盘式制动器的组成、原理和应用场合。
简述盘式制动器的组成、原理和应用场合。
一、概述盘式制动器，也被称为碟式制动器，是一种广泛应用于汽车和工程机械等设备的制动器。
它主要由制动盘、制动缸、液压制动器、ABS （防抱死刹车系统）部件组成，工作原理是利用刹车片的摩擦将车辆动能转化为热能以产生阻力以停止车辆行驶。
它具有制动力矩大、制动稳定、易于维护等优点，因此在许多场合得到广泛应用。
二、组成1.制动盘：盘式制动器的核心部件，其形状类似于圆盘，其摩擦表面作为工作面。
制动盘的材料通常为碳纤维、陶瓷或金属基复合材料。
2.制动缸：制动器的执行机构，通过活塞的移动来压迫制动片与制动盘摩擦以达到制动的目的。
3.液压制动器：提供制动力矩的来源，通常由液压油提供压力。
4.ABS部件：为了防止车轮抱死，提供了防抱死刹车系统。
在车轮即将抱死时，ABS部件会减小制动力矩，从而避免失控。
三、原理盘式制动器通过制动缸的活塞施加压力于刹车片，刹车片与制动盘摩擦产生摩擦力矩，从而使车辆减速或停止。
当车辆加速时，摩擦力矩可被用来消耗能量，从而降低车速。
当液压系统中的压力降低时，活塞可以回位，使得下一次制动力矩可以再次施加。
这种周期性的施加和释放制动力矩的过程使得盘式制动器具有良好的动态性能和热稳定性。
四、应用场合盘式制动器广泛应用于各种车辆，包括但不限于轿车、卡车、公共汽车和工程车辆。
在高级车辆中，它通常与ABS和ESP等安全系统一起使用，以提高驾驶和行驶的稳定性。
此外，盘式制动器也被广泛应用于需要频繁进行短距离停放的车辆，如出租车、小型货车等。
这是因为盘式制动器提供了更好的热稳定性，可以更快速地停止或启动车辆。
在一些特定的应用场合，如飞机起落架，由于需要更高的制动力矩和更好的热稳定性，盘式制动器也是常见的选择。
此外，一些高端的工业机械和重型设备也广泛使用盘式制动器。
总的来说，盘式制动器以其优良的性能和可靠性在许多场合得到了广泛应用。
它的维护成本相对较低，制动力矩大且稳定，因此在日常驾驶和工程机械的使用中都得到了广泛的应用。
