最全预制钢筋混凝土隔墙板安装交底
预制混凝土板施工技术交底
预制混凝土板施工技术交底
1. 施工范围：
本次施工的范围是预制混凝土板。
2. 施工原则：
2.1 基础准备：确保基础平整、牢固，并符合设计要求。
2.2 材料准备：检查预制混凝土板的材料质量，保证符合相关的标准要求。
2.3 施工技术：按照设计图纸和相关规范要求进行施工，确保施工质量。
2.4 安全措施：严格遵守安全操作规程，保证施工人员安全。
3. 施工步骤：
3.1 基础处理：清理基础表面，确保无杂物和尘土。
3.2 预制板的安装：按照设计要求将预制板安装到基础上，确保平整、牢固。
3.3 浇筑缝隙处理：对预制板之间的缝隙进行填充，确保无空隙。
3.4 后续处理：对施工完毕的预制混凝土板进行清理和养护，
确保达到设计要求。
4. 质量要求：
4.1 平整度：预制混凝土板的表面应平整，不允许有明显的凹凸。
4.2 强度：预制混凝土板的强度应符合设计要求。
4.3 外观质量：预制混凝土板的外观应美观、无裂缝、无掉色、无渗水。
5. 验收标准：
5.1 施工质量验收：根据相关规范，进行预制混凝土板施工质
量验收。
5.2 安全验收：对施工过程中的安全措施进行验收。
5.3 经济效益验收：对施工过程中的材料、工时等进行经济效
益验收。
备注：
该文档仅针对预制混凝土板施工技术交底，不涉及其他施工内容。
混凝土装配式建筑预制外墙板安装技术交底
工程名称交底部位工程编号口期90mm o上下钢筋错位时应理顺搭接再行焊接，上下钢筋搭接长度不够时，可以加帮条或厚度为8mm钢板进行焊接，钢筋单面焊接长度不够时可双面焊接。
经检查焊接质量合格后办理隐检，方可灌混凝土。
在吊装上一层外墙板前，应将键槽混凝土汲灌完毕。
(7)外墙板底部捻干硬性水泥砂浆：键槽钢筋焊接后，应将外墙板底部清理干净，浇水湿润。
用油毡条堵严外侧，但防止堵空腔。
然后捻干硬性砂浆，并应捻塞密实。
(8)拆除外墙板临时支撑：外墙大角处墙板，必须在墙柱混凝土强度达到4Mpa以上时方可拆除临时固定设施。
5 .质量标准(1)保证项目：1)吊装时混凝土强度要符合设计要求及施工规范的规定。
2)构件型号、位置、接点锚固筋必须符合设计要求，且无变形，损坏现象。
3)构件接头中键槽混凝土必须计量准确，浇捣密实，认真养护，其强度必须达到设计要求或施工规范的规定。
4)外墙板防水构造做法必须符合设计要求或施工规范的规定。
(2)基本项目：构件接头中键槽钢筋接头、捻缝做法应符合设计要求和施工规范的规定。
焊缝长度符合要求,表面平整，无凹陷、焊瘤、裂纹、气孔、夹渣及咬边。
(3)允许偏差项目：见表2—54。
6.成品保护(1)外墙板进场后，应放在插放架内。
(2)运输、吊装操作过程中，应避免损坏外墙板防水构造(披水、挡水台、空腔等)。
对已损坏的应及时修复才能使用。
(3)外墙板就位时尽量要准确，保护已抹好的砂浆找平层，防止生拉、硬撬。
(4)安装外墙板时，不得碰撞已经安装好的大楼板技术负责人: 交底人: 接交人:。

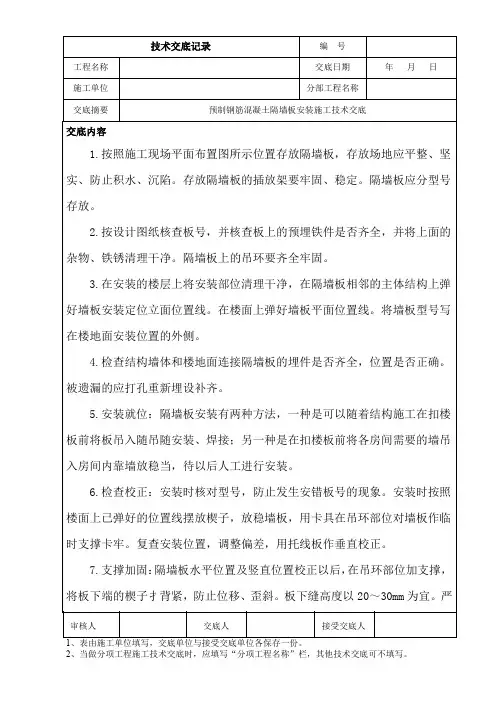

预制钢筋混凝土隔墙板安装施工技术交底
1.按照施工现场平面布置图所示位置存放隔墙板，存放场地应平整、坚实、防止积水、沉陷。存放隔墙板的插放架要牢固、稳定。隔墙板应分型号存放。
2.按设计图纸核查板号，并核查板上的预埋铁件是否齐全，并将上面的杂物、铁锈清理干净。隔墙板上的吊环要齐全牢固。
3.在安装的楼层上将安装部位清理干净，在隔墙板相邻的主体结构上弹好墙板安装定位立面位置线。在楼面上弹好墙板平面位置线。将墙板型号写在楼地面安装位置的外侧。
4.检查结构墙体和楼地面连接隔墙板的埋件是否齐全，位置是否正确。被遗漏的应打孔重新埋设补齐。
5.安装就位：隔墙板安装有两种方法，一种是可以随着结构施工在扣楼板前将板吊入随吊随安装、焊接；另一种是在扣楼板前将各房间需要的墙吊入房间内靠墙放稳当，待以后人工进行安装。
6.检查校正：安装时核对型号，防止发生安错板号的现象。安装时按照楼面上已弹好的位置线摆放楔子，放稳墙板，用卡具在吊环部位对墙板作临时支撑卡牢。复查安装位置，调整偏差，用托线板作垂直校正。
12.构件生产时出池强底低，使墙板挠曲变形。
13.焊接隔墙板时按规定使用准备好的钢板连接，防止焊接不牢。连接用埋件不应缺少，防止焊接点数不够。
14.隔墙板安装时，应坐浆、捻缝，防止单摆浮搁。
15.隔墙板堆放场地应平整、坚实，不得积水或沉陷。板应在插放架内立放，下面垫木板或方木，防止折断或弯曲变形。
16.隔墙板运输和吊卸过程中，应采取措施防止折裂，安装设备管道需在板上打孔穿墙时，严禁用大锤猛击墙板，严重损坏的墙板不应使用。
7.支撑加固：隔墙板水平位置及竖直位置校正以后，在吊环部位加支撑，将板下端的楔子扌背紧，防止位移、歪斜。板下缝高度以20～30mm为宜。严禁将隔墙板直接座落在楼板上干摆浮搁，而不加任何处理。
预制墙板安装安全技术交底模板
一、交底目的为确保预制墙板安装工程的安全顺利进行，防止安全事故的发生，特制定本安全技术交底。
二、交底内容1. 施工人员要求（1）所有参与预制墙板安装的施工人员必须具备相应的资格证书，熟悉预制墙板安装的施工工艺和安全操作规程。
（2）施工人员必须经过专业培训，了解预制墙板安装过程中的危险源和防范措施。
2. 施工现场安全措施（1）施工现场应设置明显的安全警示标志，包括危险区域、安全通道、禁止通行等。
（2）施工现场应配备必要的安全防护设施，如安全网、安全带、防护栏杆等。
（3）施工现场应保持整洁，及时清理施工垃圾，防止滑倒和绊倒事故的发生。
3. 预制墙板运输与堆放安全（1）预制墙板在运输过程中，应采取防滑、防倾倒措施，确保运输安全。
（2）预制墙板堆放时，应按照规定的堆放要求进行，防止因堆放不当造成墙板损坏或坍塌事故。
（3）堆放区域应设置警示标志，禁止无关人员进入。
4. 预制墙板安装安全操作（1）安装前，应对预制墙板进行质量检查，确保墙板无裂缝、变形等质量问题。
（2）安装过程中，操作人员应穿戴好个人防护用品，如安全帽、安全带、防护眼镜等。
（3）安装过程中，严禁在墙板上行走或放置工具、材料等物品，以免造成意外伤害。
（4）安装过程中，如需使用吊装设备，应严格按照吊装操作规程进行，确保吊装安全。
5. 预制墙板安装接缝处理安全（1）接缝处理过程中，操作人员应佩戴防尘口罩、防毒面具等防护用品，防止吸入有害物质。
（2）接缝处理时，应使用专业的接缝处理工具，确保接缝质量。
（3）接缝处理完成后，应对接缝进行检查，确保无遗漏、破损等问题。
6. 应急预案（1）施工现场应制定应急预案，包括火灾、触电、坍塌等事故的应急处理措施。
（2）施工人员应熟悉应急预案，一旦发生事故，能够迅速采取应急措施。
三、交底时间及责任人1. 交底时间：施工前及施工过程中。
2. 交底责任人：项目经理、安全员。
四、交底要求1. 施工人员必须认真学习本安全技术交底，了解预制墙板安装过程中的安全风险和防范措施。
预制钢筋混凝土隔墙板安装工艺
2. 1.3连接钢板：一般为40X60X40X4 (nim)o
2. 1.4连接钢筋：一般直径不得小于"10,长100〜120(mm)。
2.1.5水泥：425号、525号。
2.1.6主要机具：利用主体结构吊装机械及工具。
2.2作业条件：
2.2.1按照施工现场平而布置图所示位置存放隔墙板，存放场地应平整、坚实、防止积水ห้องสมุดไป่ตู้沉陷。 存放隔墙板的插放架要牢固、稳定。隔墙板应分型号存放。
施工质量验收技术资料通用表
施工技术交底记录
ZTY—0019
工程名称
交底日期
年 月 日
技术交底项目
工程部位
交底提要
交底 对象 及人 数
内容:
预制钢筋混凝上隔墙板安装
1范围
本工艺标准适用于民用建筑非承重的内隔板安装。
2施工准备
2.1材料及主要机具：
2.1.1钢筋混凝上预制隔墙板：质量应符合《钢筋混凝上预制构件质量检验评泄标准》，应有出厂合 格证。在墙板上应标明型号及正反号，盖有检验合格章。
年 月 日
工段长（施工员）
年 月 日
技术负责人
年 月曰
监理工程师（建设单位 专业技术负责人）
年 月 日
4质呈标准
4.1保证项目：
4.1.1使用的原材料应符合设计要求和施工规范的规定，并有岀厂合格证。
4.1.2构件的型号、位置及连接固泄节点的做法，必须符合设汁要求。隔墙板应有岀厂“合格证”。
4.1.3用豆石混凝上或砂浆做的板缝，计量要准确，填塞要密实，认真养护。英强度应满足设计要 求。
4.2基本项目：
6.2隔墙板装卸、运输、堆放不注意成品保护使墙板缺楞掉角：墙板有损坏，应用1：2.5水泥砂浆 加D%的107胶进行修补。
钢筋混凝土墙技术交底
钢筋混凝土墙技术交底
简介
本文档旨在交底钢筋混凝土墙施工的关键技术要点，包括墙体构造、施工工序、验收标准等内容，以确保施工质量和安全。
墙体构造
1. 墙体要求使用C30以上的混凝土，并且应满足相应的抗震、抗裂性能。
2. 钢筋应符合设计要求，在墙体中合理布置，确保墙体的强度和稳定性。
3. 墙体宜采用砖砌或模板浇筑的方式进行施工。
施工工序
1. 墙体布设：按设计要求在地面上放置草图，并进行布置墙体的施工线，确保墙体位置准确无误。
2. 墙体浇筑：根据墙体设计，按照混凝土浇筑工艺进行施工，确保混凝土密实且充分填充钢筋网。
3. 墙体养护：浇筑完成后，根据混凝土强度等要求进行养护，保持墙体湿润并避免过快干燥。
验收标准
1. 混凝土墙体的均匀性、平整度应符合建筑设计和国家标准的
规定。
2. 钢筋的直径、布置密度、连接部位的处理等应符合设计要求，并经过验收合格。
3. 墙体的抗压强度、抗拉强度、抗剪强度等应满足建筑设计和
国家标准的要求。
4. 墙体的裂缝、空鼓等缺陷应得到修复，不应影响墙体的强度
和稳定性。
以上是钢筋混凝土墙技术交底的关键要点，请施工人员按照相
关要求进行施工，并确保质量和安全。
施工过程中如有疑问或问题，请及时与项目负责人沟通并解决。
隔墙板施工技术交底
隔墙板施工技术交底尊敬的施工队全体成员：经过前期的准备工作，我们准备开始进行隔墙板的施工。
为确保工程质量和进度的顺利进行，特向各位详细介绍隔墙板施工的技术要点和相关事项。
请各位务必仔细阅读并按照要求进行操作，确保工程质量和安全。
【一、工程准备】1.材料准备：根据设计图纸和施工要求，采购所需的隔墙板材料、螺丝、钉子等，并进行验收合格后方可使用。
2.施工区域准备：清理施工区域，确保地面平整，无杂物和障碍物，封堵管线并做好相关安全措施。
3.工具检查：检查所需工具的完好性和有效性，确保能够顺利进行施工。
如有问题，请及时更换或修理。
【二、施工步骤】1.确定隔墙板的布置：根据设计图纸和实际需求，确定隔墙板的位置和数量，并进行标记。
2.安装隔墙板：按照标记的位置，用适当的工具将隔墙板固定在墙体上。
注意板与板之间的间距，确保垂直度和平整度。
3.处理板缝：隔墙板安装完成后，用毛刷将板缝处理剂均匀地涂抹在板缝上，使板缝无明显间隙。
4.固定隔墙板：用专用的螺丝或钉子将隔墙板牢固地固定在墙体上，确保整体稳固。
5.检查质量：隔墙板施工完成后，进行质量检查，确保板与板之间的间距均匀一致，没有明显的缺陷和破损。
【三、安全注意事项】1.佩戴个人防护装备：施工过程中，所有施工人员必须佩戴好安全帽、工作服、安全鞋等个人防护装备。
2.使用工具要谨慎：使用工具时要注意自身安全和他人安全，避免工具误伤及事故发生。
3.严格遵守操作规程：按照施工技术要求和操作规程进行施工，严禁擅自变动施工流程和方法。
4.防火安全：严禁在施工现场吸烟或使用明火，保持施工区域的通风良好，确保火灾安全。
5.施工区域划定：在施工现场划定明确的施工区域，控制人员进出，避免非施工人员闯入。
【四、施工质量控制】1.材料验收：在施工前对隔墙板材料进行验收，确保质量符合要求。
2.施工过程中的质量控制：施工过程中要经常检查和控制施工质量，保证施工与设计要求一致。
3.工程竣工验收：施工完成后进行工程竣工验收，确保施工质量合格，达到设计标准。
技术交底资料12.构件安装工程-预制钢筋混凝土隔墙板安装之欧阳法创编
时间：2021.03.09
创作：欧阳法
工程名称
交底部位
工程编号
日期
交底内容：
预制钢筋混凝土隔墙板安装
1范围
本工艺标准适用于民用建筑非承重的内隔板安装。
2施工准备
2.1材料及主要机具：
2.1.1钢筋混凝土预制隔墙板：质量应符合《钢筋混凝土预制构件质量检验评定标准》，应有出厂合格证。在墙板上应标明型号及正反号，盖有检验合格章。
3.6捻缝：隔墙板焊接稳妥之后，四周边的缝隙均用1∶2.5水泥砂浆捻塞密实，砂浆内掺水泥用量10%的107胶，缝宽大于30mm时用C20豆石混凝土填满捻实。当板缝砂浆具有一定强度以后退出楔子，将楔孔填实。板缝砂浆应做到密实、平整，阴角顺直，以利装修。
4质量标准
4.1保证项目：
4.1.1使用的原材料应符合设计要求和施工规范的规定，并有出厂合格证。
2.1.2焊条：采用E43型焊条，应有出厂合格证。
2.1.3连接钢板：一般为40×60×40×4（mm）。
2.1.4连接钢筋：一般直径不得小于φ10，长100～120（mm）。
2.1.5水泥：425号、525号。
2.1.6主要机具：利用主体结构吊装机械及工具。
2.2作业条件：
2.2.1按照施工现场平面布置图所示位置存放隔墙板，存放场地应平整、坚实、防止积水、沉陷。存放隔墙板的插放架要牢固、稳定。隔墙板应分型号存放。
4.3允许偏差项目，见表4-43。
加气混凝土条板安装允许偏差表4-43
项次
项目
允许偏差(mm)
检查方法
1
相邻板表面平整度
3
用2m靠尺及楔形塞尺检查
2
标高
5
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.5焊接固定：隔墙板位置校正后，将板上的预埋件与结构墙体上（或隔墙板之间）的埋件用连接钢板焊接牢固，必须做三面围焊，埋件不得凸出结构墙面。
3
模板起拱高度
第4．2．5条
水准仪、拉线和尺量检查
4
预埋件、预留孔允
许偏差
预埋钢板中心线位置(mm)
3
尺量检查
预埋管、预留孔中心线位置(mm)
3
插筋
中心线位置(mm)
5
外露长度(mm)
+10,0
预埋螺栓
中心线位置(mm)
2
外露长度(mm)
+10,0
预留洞
中心线位置(mm)
10
尺寸(mm)
+10,0
5
施管表5
工程名称
分部工程
主体结构
分项工程名称
预制钢筋混凝土隔墙板安装
施工单位
交底内容:
4、质量标准
预制构件模板工程质量检验标准（Ⅱ）
项
序
项目
允许偏差或允许值
检查方法
主控项目
避免隔离剂沾污
第4．2．2条
观察检查
—
般
项
目
l
模板安装的一般要求
第4．2．3条
观察检查
2
用作模板地坪、胎膜质量
第4．2．4条
观察检查
技术交底记录
2008年10月15日
施管表5
工程名称
分部工程
主体结构
分项工程名称
预制钢筋混凝土隔墙板安装
施工单位
交底内容:
1、依据标准
《建筑工程施工质量验收统一标准》 GB50300-2001
《钢筋混凝土结构工程施工质量验收规范》 GB50204-2002
《高层建筑混凝土技术规程》 JGJ3 -2002
预制构件质量检验标准(I)
项
序
项目
允许偏差或允许值
检查方法
主
控
项
目
1
构件标志和预埋件等
第9．2．1条
观察（全数检查）
2
外观质量严重缺陷处理
第9．2．2条
观察和检查技术处理方案（全数检查）
3
过大尺寸偏差处理
第9．2．3条
量测和检查技术处理方案（全数检查）
—
般
项
目
1
外观质量一般缺陷处理
第9．2．4条
观察和检查技术处理方案（全数检查）
L/1500且≤15
板的表面平整度(mm)
3
相邻两板表面高低差(mm)
1
对角线差(mm)
板
7
墙板
5
翘曲
板、墙板
L/1500
设计起拱(mm)
薄腹梁、桁架、梁
±3
交底单位
接收单位
交底人
接收人
技术交底记录
2008年10月15日
施管表5
工程名称
分部工程
主体结构
分项工程名称
预制钢筋混凝土隔墙板安装
施工单位
交底内容:
10
尺量检查
螺栓位置(mm)
5
螺栓外露长度(mm)
+10，一5
6
预留孔
中心线位(mm)
5
尺量检查
7
预留洞
中心线位置(mm)
15
尺量检查
8
主筋保护层厚度(mm)
板
+5，一3
尺量或厚度测定仪
梁\柱\墙板\薄腹梁\桁架
+10，一5
9
对角线差(mm)
板、墙板
10
尺量两个对角线
10
表面平整度(mm)
板、墙板、柱、梁
2.2.3在安装的楼层上将安装部位清理干净，在隔墙板相邻的主要结构上弹好墙板安装定位立面位置线。在楼面上弹好墙板平面位置线。将墙板型号写在楼地面安装位置的外侧。
2.2.4检查结构墙体和楼地面连接隔墙板的埋件是否齐全，位置是否正确。被遗漏的应打孔重新埋设补齐。
3、操作工艺
3.1工艺流程：
安装就位→检查、校正→支撑、加固→焊接固定→捻缝。
3.2安装就位：隔墙板安装有两种方法，一种是可以随着结构施工在扣楼板前将板吊入随吊随安装、焊接；另一种是在扣楼板前将各房间需要的墙吊入房间内靠墙放稳当，待以后人工进行安装。
3.3检查校正：安装时核对型号，防止发生安锚板号的现象。安装时按照楼面上已弹好的位置线摆放楔子，放稳墙板，用卡具在吊环部位对墙板作临时支撑卡牢。复查安装位置，调整偏差，用托线板作垂直校正。
交底单位
接收单位
交底人
接收人
技术交底记录
2008年10月15日
施管表5
工程名称
分部工程
主体结构
分项工程名称
预制钢筋混凝土隔墙板安装
施工单位
交底内容:
墙板的插放架要牢固、稳定。隔墙板应分型号存放。
2.2.2按设计图纸核查板号，并核查板上的预埋铁件是否齐全，并将上面的杂物、铁锈清理干净。隔墙板上的吊环要齐全牢固。
《普通混凝土配合比设计规程》 JGJ55－2000
《砌筑砂浆配合比设计规程》 JGJ98－2000
《普通混凝土用砂质量标准及检验方法》 JGJ52－92
《普通混凝土用碎石和卵石质量标准及检验方法》GJ53－92
《混凝土外加剂应用技术规范》 GBJ119－88
2、施工准备
2.1材料及主要机具：
2.1.1钢筋混凝土预制隔墙板：质量应符合《钢筋混凝土预制构件质量检验评定标准》，应有出厂合格证。在墙板上应标明型号及正反号，盖有检验合格章。
预制
构件
模板
允许
偏差
长度(mm)
板、梁
±5
2m靠尺和塞尺检查，拉线和尺量检查
薄腹梁、桁梁
±10
柱
0，-10
墙板
O，一5
宽度(mm)
板、墙板
0，一5
梁、薄腹梁、桁架、柱
+2，一5
高(厚)度（mm）
板
+2，一3
墙板
0，一5
梁、薄腹梁、桁架、柱
+2，一5
侧向弯曲(mm)
梁、板、柱
L/l000且≤15
墙板、薄腹梁桁架
2.1.2焊条：采用E43型焊条，应有出厂合格证。
2.1.3连接钢板：一般为40×60×40×4（mm）。
2.1.4连接钢筋：一般直径不得小于ф10，长100～120（mm）。
2.1.5水泥：425号、525号。
2.1.6主要机具：利用主体结构吊装机械及工具。
2.2作业条件：
2.2.1按照施工现场平面布置图所示位置存放隔墙板，存放场地应平整、坚实、防止积水、沉陷。存放隔
5
2m靠尺及塞尺检查
11
预应力构件预留孔道位度(mm)
梁\墙板\薄腹梁\桁架
3
尺量检查
3.6捻缝：隔墙板焊接稳妥之后，四周边的缝隙均用1﹕2.5水泥砂浆捻塞密实，砂浆内掺水泥用量10%的107胶，缝宽大于30mm时用C20豆石混凝土填满捻实。当板缝砂浆具有一定强度以后退出楔子，将楔孔填实。板缝砂浆应做到密实、平整，阴角顺直，以利装修。
交底单位
接收单位
交底人
接收人
技术交底记录
2008年10月15日
2
长度(mm)
板\梁
+10，一5
尺量检查
柱
+5，-10
墙板
±5
薄腹梁\桁架
+15，-10
3
宽度,高(厚)(mm)
板\梁\柱\墙板\薄腹梁\桁架
±5
尺量一端及中部，取较大着
4
侧向弯曲(mm)
梁、柱、板
L／750且≤20
拉线、尺量最大测向弯曲处
墙板、薄腹梁、桁架
L／1000且≤20
5
预埋件
中心线位置(mm)
