浅谈化工泵管道设计创新

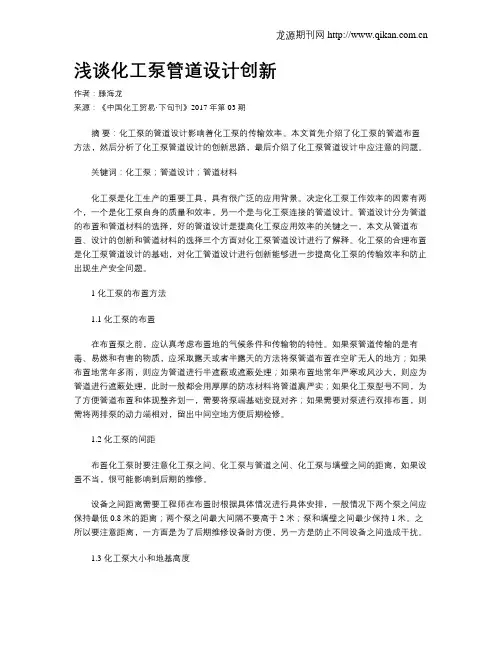

浅谈化工泵管道设计创新作者：滕海龙来源：《中国化工贸易·下旬刊》2017年第03期摘要：化工泵的管道设计影响着化工泵的传输效率。
本文首先介绍了化工泵的管道布置方法，然后分析了化工泵管道设计的创新思路，最后介绍了化工泵管道设计中应注意的问题。
关键词：化工泵；管道设计；管道材料化工泵是化工生产的重要工具，具有很广泛的应用背景。
决定化工泵工作效率的因素有两个，一个是化工泵自身的质量和效率，另一个是与化工泵连接的管道设计。
管道设计分为管道的布置和管道材料的选择，好的管道设计是提高化工泵应用效率的关键之一。
本文从管道布置、设计的创新和管道材料的选择三个方面对化工泵管道设计进行了解释。
化工泵的合理布置是化工泵管道设计的基础，对化工管道设计进行创新能够进一步提高化工泵的传输效率和防止出现生产安全问题。
1 化工泵的布置方法1.1 化工泵的布置在布置泵之前，应认真考虑布置地的气候条件和传输物的特性。
如果泵管道传输的是有毒、易燃和有害的物质，应采取露天或者半露天的方法将泵管道布置在空旷无人的地方；如果布置地常年多雨，则应为管道进行半遮蔽或遮蔽处理；如果布置地常年严寒或风沙大，则应为管道进行遮蔽处理，此时一般都会用厚厚的防冻材料将管道裹严实；如果化工泵型号不同，为了方便管道布置和体现整齐划一，需要将泵端基础变现对齐；如果需要对泵进行双排布置，则需将两排泵的动力端相对，留出中间空地方便后期检修。
1.2 化工泵的间距布置化工泵时要注意化工泵之间、化工泵与管道之间、化工泵与墙壁之间的距离，如果设置不当，很可能影响到后期的维修。
设备之间距离需要工程师在布置时根据具体情况进行具体安排，一般情况下两个泵之间应保持最低0.8米的距离；两个泵之间最大间隔不要高于2米；泵和墙壁之间最少保持1米。
之所以要注意距离，一方面是为了后期维修设备时方便，另一方是防止不同设备之间造成干扰。
1.3 化工泵大小和地基高度在安装泵之前都需要为每台泵铺设地基，地基的高度根据泵的大小、泵入口、泵出口具体情况而定。
浅谈化工装置中离心泵的管道设计
浅谈化工装置中离心泵的管道设计摘要在化工装置中，泵是物料运输最常用的设备，在石油化工装置中占据重要的地位，本文主要分析讨论的是化工装置中离心泵的管道设计，首先分析了离心泵管道设计的要求，同时阐述了离心泵管道设计流程，最后总结了全文。
关键词化工装置；离心泵；管道设计；要求1 离心泵管道设计的要求离心泵的工作原理为：当液体进入到转动叶轮内，离心作用力会使得输送的液体压力升高，在管道中心内形成一种平稳的液体流动，离心泵的管道设计要求如下：1.1 离心泵管道设计必须要符合工艺流程的相关要求，要坚持安全经济的施工原则，同时还要注意维修方面的需求。
1.2 离心泵管道设计还需要遵守环保理念，对管道的防火、防爆的安全等级进行检查，促使管道布置符合相关的要求。
1.3 管道设计的时候管道要有一定的柔性，输送高温物质、低温物质的时候先要对管道应力进行分析，泵口承受的压力必须要在符合要求的范围内。
1.4 泵管道設计的时候还需要注意不能够影响到起重机的正常运行和后期维修，输送具有腐蚀性介质的管道，不能够布置在泵、电机的上方。
1.5 离心泵在维修的时候，不需要在配管的位置搭建支架，管道的弯头附近应该设置弹簧支架[1]。
2 离心泵管道设计流程2.1 入口管线的设计（1）汽浊余量汽浊是液体本身的一种特殊的物理现象，水泵在高速运行的时候，泵内局部位置的压力降到相应温度下时，水会开始汽化并产生大量的气泡，气泡伴随水流动到压力较高的部位的时候就会迅速凝结溃灭，入口处的液体具有总水头和液体汽化时候的富余能量，也就是汽浊余量。
在设置入口管线的时候应该注意以下几点：①管道要尽可能的短，以此减少弯道和阀门之间的弯曲度，同时还要加大阀门的开度；②增加泵储罐中的液面压力，以此提高汽浊余量；③减少吸上装置和泵之间的安装高度，吸上装置为倒灌装置。
（2）异径管泵的吸入管线出现变径的时候，管道的材料要采用偏心异径管（如下图1所示）。
弯头和异径管泵口连接的时候，弯头向下弯曲的时候要顶平；弯头向上弯的时候要底平。
石油化工装置中泵的管道设计探讨
石油化工装置中泵的管道设计探讨摘要：市场需求的不断改变和国内外企业之间竞争日益激烈等多种的因素影响下，我国的石油化工行业也对管道设计等重要领域作出巨大调整。
由于石油化工企业在生产过程中对温度、气压和环境等因素有严格要求，运输、生产等环节也不能出任何纰漏。
因此，泵管道设计在石油化工装置中的安全性要引起高度重视。
然而在安装过程有的工人的综合素质不够高或泵材料质量不够好的等很多情况的发生也制约着中国石油化工事业的稳步向前发展。
关键词：石油化工装置；泵；管道设计一、石油化工装置中泵的管道设计的合理性如果一个石油化工企业想要运输液体或让液体增加压力，泵管道的引进那是必不可少的。
但每个石油化工企业所在的位置不同，在泵管道的设计方案方面也就不同。
而这个缺陷并不影响石油化工装置中泵管道设计的合理性。
[1]在实际生产生活中，能够在化工中清晰地看到介质在主管道和分支地流动过程，以此保证它地安全性；而化工泵本身有性能性好、密封性高、造型美观等特点，为石油化工行业输送清水或物理、化学性质等液体提供了便利。
二、石油化工装置中泵的管道设计的注意事项（一）要提高泵管道设计的安全性在石油化工装置的泵管道设计中，泵管道的安全性和严密性没有保障，它的使用寿命也不会跟预期想的一致。
因此，在进行泵管道设计之前，要对每种材料的性能和不良反应作出全面准确的分析，并结合与它相关的设计方案作对比。
在保证安全第一的情况下，对防火和防爆等措施进行设置，当然，在时候石油化工公司有余力的情况下，增添自动化的报警设备也是对提高泵管道设计的安全性的途径之一。
[1]（二）要重视泵管道设计路线的合理性选择在目前石油化工公司所选址的地域来看，大多都靠近郊区等荒无人烟的地方，那么对泵管道设计路线合理化设计也要摒弃传统模式的弊端。
而对这些地方的天气、环境等不可控的因素，我们只能做的就是在泵管道设计安全性高的基础上，选择最优质的材料进行模拟实验，减少那些不必要的工程，尽量做到用简单化的设计路线和方案增加具体操作的便利性，提高泵管道设计路线的效率和质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈化工泵管道设计创新
化工泵的管道设计影响着化工泵的传输效率。
本文首先介绍了化工泵的管道布置方法，然后分析了化工泵管道设计的创新思路，最后介绍了化工泵管道设计中应注意的问题。
标签：化工泵；管道设计；管道材料
化工泵是化工生产的重要工具，具有很广泛的应用背景。
决定化工泵工作效率的因素有两个，一个是化工泵自身的质量和效率，另一个是与化工泵连接的管道设计。
管道设计分为管道的布置和管道材料的选择，好的管道设计是提高化工泵应用效率的关键之一。
本文从管道布置、设计的创新和管道材料的选择三个方面对化工泵管道设计进行了解释。
化工泵的合理布置是化工泵管道设计的基础，对化工管道设计进行创新能够进一步提高化工泵的传输效率和防止出现生产安全问题。
1 化工泵的布置方法
1.1 化工泵的布置
在布置泵之前，应认真考虑布置地的气候条件和传输物的特性。
如果泵管道传输的是有毒、易燃和有害的物质，应采取露天或者半露天的方法将泵管道布置在空旷无人的地方；如果布置地常年多雨，则应为管道进行半遮蔽或遮蔽处理；如果布置地常年严寒或风沙大，则应为管道进行遮蔽处理，此时一般都会用厚厚的防冻材料将管道裹严实；如果化工泵型号不同，为了方便管道布置和体现整齐划一，需要将泵端基础变现对齐；如果需要对泵进行双排布置，则需将两排泵的动力端相对，留出中间空地方便后期检修。
1.2 化工泵的间距
布置化工泵时要注意化工泵之间、化工泵与管道之间、化工泵与墙壁之间的距离，如果设置不当，很可能影响到后期的维修。
设备之间距离需要工程师在布置时根据具体情况进行具体安排，一般情况下两个泵之间应保持最低0.8米的距离；两个泵之间最大间隔不要高于2米；泵和墙壁之间最少保持1米。
之所以要注意距离，一方面是为了后期维修设备时方便，另一方是防止不同设备之间造成干扰。
1.3 化工泵大小和地基高度
在安装泵之前都需要为每台泵铺设地基，地基的高度根据泵的大小、泵入口、泵出口具体情况而定。
一般情况下小型泵地基为30厘米高，中型泵地基为20厘米高，大型泵的地基为10厘米高。
这些都只是一般情况，在进行实地布置时，
安装人员会根据泵的大小和出入口情况进行具体安排。
2 化工泵管道设计的创新思路
在化工泵的管道设计中，可以从化工泵入口管道设计、化工泵出口管道设计和化工泵管道保护三个方面进行创新设计，其中最主要的是化工泵入口管道设计和化工泵保护。
2.1 化工泵入口管道创新设计
泵入口管道设计的好坏直接影响化工泵工作效率的高低，整个设计的关键是防止产生气蚀现象。
作为泵入口管道设计者，应从以下几个方面进行创新：一是降低入口管道传输的阻力，虽然短而直的入口管道有利于减少传输阻力，但也应该考虑传输物质沉降造成的堵塞问题；二是保证泵入口汽蚀余量与泵汽蚀余量之间的平衡，虽然泵入口汽蚀余量会大于泵汽蚀余量，但如何平衡两者之间的关系并进行量化分析一直是管道设计的难点之一；三是避免“气袋”现象的产生。
2.2 化工泵管道保护创新设计
对化工泵管道保护一直是泵管道设计的重要内容，目的是为了通过增加相关设备保证化工泵和管道的正常使用。
在平时施工作业中，工程师经常会用到的管道保护材料有暖泵线、平衡线、旁通线、防凝线和安全阀线等。
暖泵线能够起到保持管道温度和防止热胀冷缩导致管道变形的作用，应将管道用暖泵线裹严，当传输介质温度高于180度并准备换泵时，暖泵线能保证管道的温度不会发生太大的變化，进而防止因热胀冷缩导致的管道变形、破裂等现象；平衡线能够起到防止气泡进入化工泵内部和防止气蚀作用，平衡线是连接泵入口和吸入设备的保护装置，它能吸收生产过程中多余的气泡，并将气泡重新送回吸入设备。
3 化工泵管道设计中应注意的问题
随着社会的发展，化工泵管道的设计也在原有的基础上取得了重大进展。
在管道设计过程中，应该主要考虑以下方面：
3.1 腐蚀性介质气体的影响
由于化工泵传输的介质一般都具有腐蚀性，所以很容易对化工泵的机电设备造成影响。
当化工泵传输的是易挥发的气体或者是液体时，传输介质的挥发颗粒将会侵蚀化工泵中的机电设备，从而造成短路等问题。
为了防止这种问题的产生，工程师一般会采用高标准的密封手段进行密封，同时还会将化工泵暴露在空旷的地方。
3.2 密封化工泵材料的选择
由于化工泵传输的许多介质都具有易挥发和腐蚀的特性，所以工程师在对化
工泵和管道进行密封时会采用抗腐蚀的材料。
由于聚四氟乙烯具有抗腐蚀的特性，所以被广泛应用在化工泵和管道的生产与维护中。
3.3 化工泵进出口的设计问题
在设计化工泵时，最好将化工泵的进出口设计在同一水平线上，这样做能够保证化工泵的传输效率。
4 总结
在进行化工泵管道设计时，应从两个方面着手。
第一是认真考虑化工泵的工作效率和布置要求，这是化工泵管道设计与创新的前提条件。
第二是聚焦化工泵管道设计与创新的关键因素，重视化工泵入口管道设计和化工泵管道保护问题。
本文分别从化工泵的布置、化工管道设计与创新、化工管道设计中需主要的问题三个方进进行了阐述，对化工管道设计与创新具有一定的参考意义。
