燃气发电机组基本构造与工作原理.ppt
TEM电子管理系统
一、发电机组的定义
1、发动机的定义： 发动机是一种将燃料的热能转换为机械能输出的动力装置。 2、发电机的定义： 发电机是一种将机械能转换为电能输出的动力装置。 3、发电机组的定义： 发电机组是一种将燃料的热能转换为电能输出的动力装置。
二、发动机的工作循环 发动机每一个气缸的工作循环，都是由吸气、压缩、作功、排气
二、发动机的编号规则
如：W12V190ZLDK-2C
W—瓦斯气 12——发动机气缸数 V——从侧面看，发动机两排
气缸呈V形60°夹角排列 190——气缸内径为190mm ZL——增压中冷 Z——增压 DK——电控混合 DD——多点电控 -2——转速为1000r/min -1——转速为1200r/min 不带“-”——转速为1500r/min C—第三次变型
Va = Vh Vc 1 Vh
Vc
Vc
Vc
式中：Va － 气缸总容积； Vh － 气缸工作容积； Vc － 燃烧室容积。
二、发动机的工作循环
2、常用术语
（9）发动机排量—— 多缸发动机各气缸工作 容积的总和VL。 VL=Vh×I 其中，
Vh—气缸工作容积； I—气缸数目。
Ⅱ、燃气发电机组的编号规则
一、发电机组的编号规则
如： 500GF1-3RW 500GF-RZ 400GF-PT 500——发电机组的标定功 率 G——工业频率，50HZ F——发电机组的简称 1—发电机组序列号 3—第三次变型 R——采用热交换器冷却 P——配套（风扇水箱） PW——配套卧式水箱 W——瓦斯发电机组 Z——沼气发电机组 J——焦化发电机组 Fm——发生炉煤气
三、发动机气缸的编号规则
1、对于气缸排成一列的发动机 从自由端开始，依次为1、2、3、4、 5、6……缸。四缸机气缸编号
瓦斯气发电机组
瓦斯浓度变化曲线图
80 70 60
瓦斯浓度(%)
69.5 63.29 63.9 52 55.9 57 55.5 51.8 56.2 51.2 47.3 50
50 40 30 20 10 0 1 2 3 4
浓度 平均浓度
5
6
7
8
9
10
11
12
月度
瓦斯介绍
地面开发生产的煤层气体，主要组分是甲烷（90%以上），是一种优质 的天然气。其利用与常规天然气完全相同。煤矿抽放所获得的煤层气，其品 质不如地面开发的煤层气产品质量。通常，煤矿抽放出的煤层气的甲烷浓度 一般较低，通常是30%～60%，因此我们称之为低浓度煤层气，煤炭系统通常 称之为矿井抽放瓦斯。而低浓度煤层气（瓦斯气）的利用难度较大。
气缸
气缸盖
技术特点 进气部分
调压阀
与空气相通
燃气压力调至 0～50mmH2O
技术特点
进气部分
混合器
电控技术是采用微电子控 制技术，通过闭环自动调节混 合气空燃比，显著提高对燃气 浓度变化的适应能力，燃气可 燃成份浓度在30%以上频繁变动 ，或热值很低时，都能被有效 利用。同时可适用于气源压力 极低的场所。
-X
X
X
X
最高缸温
技术特点
控制部分 混合器的控制
A/M ECM-B型A/F控制器 L- 负 荷 率 口-开度 1-n缸温
进入设置状态：在控制器 初始上电状态，显示“P—— ” 或在控制器自动运行状态，按 “NEXT”键，使显示变为“— 0000”，若显示变为“—ERR”， 则再按一次“NEXT”键。 输入密码：通过 和 键输入密码值，输入完按 “NEXT”，若密码输入正确， 则显示变为“S—XXXX”否则显 示“—ERR”，需再按“NEXT” 键后重新输入密码。
精选燃气透平发电机构造功能讲义.(ppt)
Titan 130 Diffuser/Combustor Assembly (External)
Titan 130 Fuel Manifolds
Compressor Diffuser/Combustor Assembly (Internal)
Titan 130 Low Emission Fuel Injector
Titan 130 Seventh Stage Bleed Plenum
Titan 130 Compressor Rotor Assembly (Internal)
Curvic® Coupling Between Compressor Stages
Titan 130 Forward Compressor Blades
精选燃气透平发电 机构造功能讲义 .(ppt)
Titan 130 General Operational Sequence
The Brayton Cycle for a Single Shaft Turbine Engine
Turbine (Brayton) Energy Transfer Cycle
Diffuser/Combustor/Turbine Air Flow
Combustor Cooling Air
Third-Stage Nozzle Assembly
Rotor Bearing Locations
Radial Tilt-Pad Bearing
Titan 130 Thrust Bearing
Tilt-Pad Thrust Bearing
Fixed Tapered Land Bearing
Rotor Seals
Labyrinth Seal

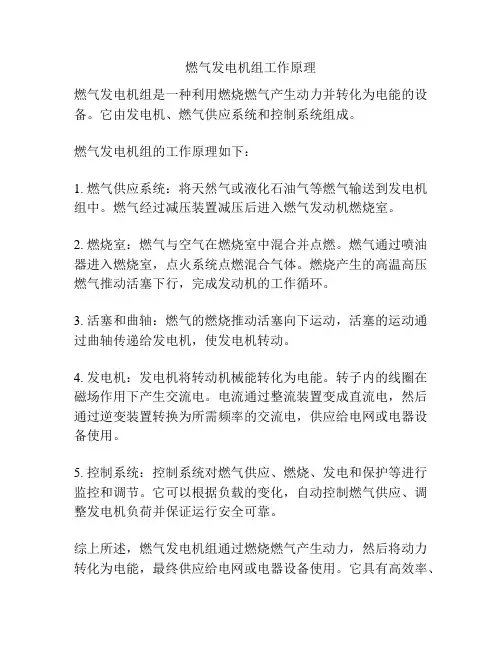

燃气发电机组工作原理
燃气发电机组工作原理
燃气发电机组是一种利用燃烧燃气产生动力并转化为电能的设备。
它由发电机、燃气供应系统和控制系统组成。
燃气发电机组的工作原理如下：
1. 燃气供应系统：将天然气或液化石油气等燃气输送到发电机组中。
燃气经过减压装置减压后进入燃气发动机燃烧室。
2. 燃烧室：燃气与空气在燃烧室中混合并点燃。
燃气通过喷油器进入燃烧室，点火系统点燃混合气体。
燃烧产生的高温高压燃气推动活塞下行，完成发动机的工作循环。
3. 活塞和曲轴：燃气的燃烧推动活塞向下运动，活塞的运动通过曲轴传递给发电机，使发电机转动。
4. 发电机：发电机将转动机械能转化为电能。
转子内的线圈在磁场作用下产生交流电。
电流通过整流装置变成直流电，然后通过逆变装置转换为所需频率的交流电，供应给电网或电器设备使用。
5. 控制系统：控制系统对燃气供应、燃烧、发电和保护等进行监控和调节。
它可以根据负载的变化，自动控制燃气供应、调整发电机负荷并保证运行安全可靠。
综上所述，燃气发电机组通过燃烧燃气产生动力，然后将动力转化为电能，最终供应给电网或电器设备使用。
它具有高效率、
低排放、易于控制等特点，被广泛应用于工矿企业、商业建筑、居民小区等场所。
燃气蒸汽联合循环发电机组知识PPT课件
第二部分 燃气-蒸汽联合循环发电机组余热锅炉
燃气轮机经点火加热推动燃机透平转动， 被加热的空气排放冷却就产生大量的余热。 为更高提升热效率联合循环机组都配套一台 余热锅炉。
采用优化的标准设计，对流换热形式而 不是辐射换热，无燃料系统，无传统风机 （烟气的流动是靠燃机的排气压力完成的）， 模块化设计结构，布置合理紧凑，高效节能， 自动化程度高。
余热锅炉施工 相对于大型火电厂锅炉，余热锅炉的安
装过程较为简单，其主要工作即为大规模的 模块吊装。从总体上来讲模块越大对起吊设 备的要求越高，吊装方案也要求更严细，但 是工厂化完成的工作也更多，减少了施工现 场的安装工作量。模块的大小取决于合同的 约定和工厂的生产水平，对于电建队伍来讲 吊装不是大的难题，应在订货合同中尽量要 求较大的模块。
❖一拖一 即配置一台燃机、（一台燃机发电机）、一台余 热锅炉和一台蒸汽轮发电机机组。单轴或多轴。
❖二拖一 即配置二台燃机、二台燃机发电机、二台余热锅 炉和一台蒸汽轮发电机机组。
❖单循环 燃机做功，带动燃机发电机发电，无余热锅炉。
❖联合循环 燃机及发电机、余热锅炉、蒸汽轮发电机组。
影响T3的关键因素：高温材料、冷却技术。 目前以欧美、日本为主要生产国家，在我国有装机的基本是三大厂家的产品：德国—西门子（上海电气）、美国—GE（哈尔滨）、日 本—三菱（哈气）。 由于锅炉参数低，对于汽水管路和本体焊接而言压力相对减少； IGCC（Integrated Gasification Combined Cycle）整体煤气化联合循环发电系统，是将煤气化技术和高效的联合循环相结合的先进动 力系统。 1、首先要细致做好施工组织设计。 1、联合循环机组电气安装的特点 设备的布置有单轴、多轴等不同的方式，但都是燃气轮机点火后的余热加热余热锅炉，通过换热蒸发产生蒸汽推动蒸汽轮机转子分别 驱动发电机发电。 影响T3的关键因素：高温材料、冷却技术。 载满负荷模式下，发电效率超过61%，热电联供下，效率超过91%。 1、燃机安装调试是制约工程的关键和主线。 NOX小于25ppm； 燃气-蒸汽联合循环发电机组是当前技术成熟的洁净型商业发电装置，目前最先进机组的发电效率已达60%。 2、厂供的热工元件增加，配套的减少。 1、首先要细致做好施工组织设计。 燃气蒸汽联合循环发电机组知识 所谓单轴，是指燃气轮机、蒸汽轮机和发电机同在一根轴上。 燃气-蒸汽联合循环发电机组燃机 相对应的发电机附属设备和消防设施等都是双倍的，安装工作量远大于同样容量的常规火电机组。 燃气-蒸汽联合循环发电机组是当前技术成熟的洁净型商业发电装置，目前最先进机组的发电效率已达60%。 燃气-蒸汽联合循环发电机组安装特点 其结构占地面积小，便于安装，一般从模块吊装开始至锅炉水压试验完成大约需要90天左右工期。
