技术规范书(橡套电缆)

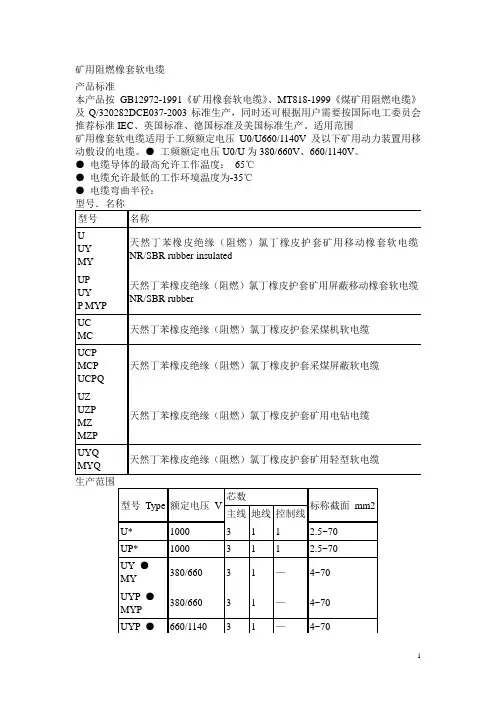

矿用橡套阻燃电缆
矿用阻燃橡套软电缆产品标准本产品按GB12972-1991《矿用橡套软电缆》、MT818-1999《煤矿用阻燃电缆》及Q/320282DCE037-2003标准生产，同时还可根据用户需要按国际电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。
适用范围矿用橡套软电缆适用于工频额定电压U0/U660/1140V及以下矿用动力装置用移动敷设的电缆。
●工频额定电压U0/U为380/660V、660/1140V。
●电缆导体的最高允许工作温度：65℃●电缆允许最低的工作环境温度为-35℃●电缆弯曲半径：型号．名称型号名称U UY MY 天然丁苯橡皮绝缘（阻燃）氯丁橡皮护套矿用移动橡套软电缆NR/SBR rubber insulatedUP UYP MYP 天然丁苯橡皮绝缘（阻燃）氯丁橡皮护套矿用屏蔽移动橡套软电缆NR/SBR rubberUCMC天然丁苯橡皮绝缘（阻燃）氯丁橡皮护套采煤机软电缆UCPMCPUCPQ天然丁苯橡皮绝缘（阻燃）氯丁橡皮护套采煤屏蔽软电缆UZUZPMZMZP天然丁苯橡皮绝缘（阻燃）氯丁橡皮护套矿用电钻电缆UYQMYQ天然丁苯橡皮绝缘（阻燃）氯丁橡皮护套矿用轻型软电缆生产范围型号Type 额定电压V 芯数标称截面mm2 主线地线控制线U* 1000 3 1 1 2.5~70 UP* 1000 3 1 1 2.5~70 UY ●MY380/660 3 1 —4~70 UYP ●MYP380/660 3 1 —4~70 UYP ●660/1140 3 1 —4~70MYPUC* 1000 3 1 2~7 10~50UC ●380/660 3 1 3~7 16~50MCUCP* 1000 3 1 2~7 10~50UCP ●380/660 3 1 3~7 16~50MCPUCPQ* 1140 3 1 3 35~70UCP ●660/1140 3 1 3 35~95MCPUZ ●300/500 3 1 1 2.5~4UZP ●MZ MZPUYQ ●300/500 2~12 —— 1.0~2.5MYQ注：“●”的产品按GB12792-1991标准生产。

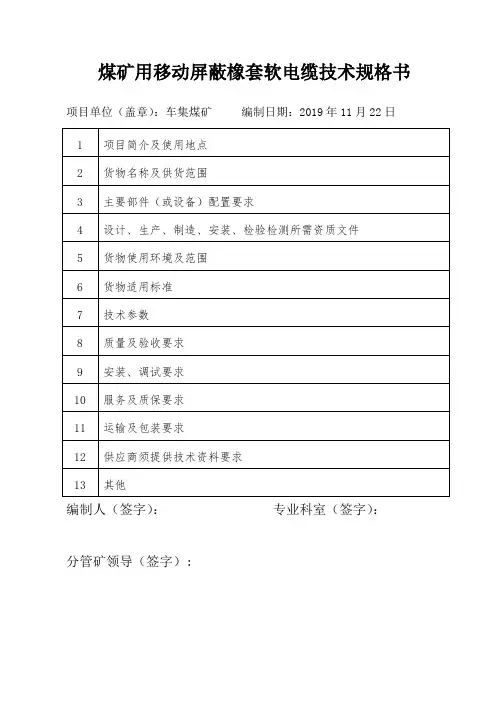

煤矿用移动屏蔽橡套软电缆技术规格书
煤矿用移动屏蔽橡套软电缆技术规格书项目单位（盖章）：车集煤矿编制日期：2019年11月22日编制人（签字）：专业科室（签字）：分管矿领导（签字）:1.项目简介及使用地点车集煤矿需要一批煤矿用移动屏蔽橡套软电缆，用于车集煤矿井下各种设备连接供电使用。
2.货物名称及供货范围：3.电缆配置要求电缆外护套必须打印有煤安证号及煤安标志、电缆米数、生产厂家，电缆缆盘上必须有生产厂家、电缆盘号、规格型号、电缆总长度、外贴产品合格证、自重吨数。
4.电缆检验检测所需资质文件电缆到货必须附加：国家有资质单位检测的第三方矿用橡套屏蔽电缆阻燃试验报告，厂家自检矿用橡套屏蔽电缆阻燃试验报告，矿用橡套屏蔽电缆电性能试验检测报告，产品质量合格证，矿用产品安全标志证书等矿用产品有效证件。
5.货物使用环境及范围矿用移动屏蔽橡套软电缆敷设在煤矿井下潮湿、淋水、严重腐蚀、含煤尘及瓦斯的恶劣环境，亦用于井下巷道等需要防爆设备的环境。
6.货物适用标准适用于额定电压0.66/1.14kV.煤矿移动设备用的橡皮绝缘橡皮护套软电缆。
符合GB/T 7594.7-1987 电线电缆橡皮绝缘和橡皮护套第7部分：65℃重型不延燃橡皮护套（neq IEC 245）GB/T 7594.8-1987 电线电缆橡皮绝缘和橡皮护套第8部分：90℃橡皮绝缘（neq IEC 245）同时符合MT 818.1—2009 煤矿用电缆第1部分：移动类软电缆一般规定。
7.技术参数7.1导体导体应符合MT 818.1-2009中5.1的规定，导体单线允许镀锡。
导体表面可以包隔离层。
注：硫化后隔离层变色或脆裂不作考核。
7.2绝缘7.2.1动力线芯绝缘应符合GB/T 7594.8-1987中XJ-30A型的规定, 抗张强度应不低于6.5MPa。
7.2.2 MYP-0.66/1.14型电缆地线芯导体外如挤包绝缘，其性能应符合GB/T 7594.8-1987中XJ—30A型的规定, 但抗张强度应不低于6.5MPa。
橡胶护套软电缆执行标准
橡胶护套软电缆执行标准橡胶护套软电缆是一种常用的电线电缆产品，广泛应用于建筑、工业、矿山等领域。
为了确保橡胶护套软电缆的质量与安全性能，相关国家和行业制定了一系列的执行标准，以下是相关参考内容。
1. GB/T 5013.4-2008《橡皮绝缘电力电缆》标准该标准规定了橡胶护套软电缆的技术要求、试验方法、检验规则以及标志、包装、运输和贮存等内容。
其中技术要求包括导体额定电压、电缆外径、材质、机械性能和电气性能等，试验方法包括电气性能试验、机械性能试验、环境试验等。
2. JB/T 8734-1998《橡胶护套软电缆》标准该标准针对橡胶护套软电缆的结构、性能、试验方法等进行了详细规定。
其中结构要求包括导体、绝缘层、护套层和电缆结构等，性能要求包括导体电阻、介质损耗因数、绝缘电阻和耐电压等。
3. IEC 60245-4-2-2004《橡皮绝缘电线电缆》标准该标准主要针对橡胶绝缘和橡胶护套电线电缆进行了规范，包括了导体、绝缘层和护套层的要求，以及电气性能、机械性能和环境试验等。
4. 航天航空标准 GJB 1247A-2005《航天军用电缆技术条件》标准该标准适用于航天军用电缆，对橡胶护套软电缆的技术要求、试验方法和检验规则进行了规定。
其中技术要求涵盖了电缆的额定电压、导体材质、外径公差、机械性能、火焰试验、电磁干扰屏蔽等。
5. 行业标准SJ/T 11223-2000《橡胶护套软电缆监督检验规程》该标准主要针对橡胶护套软电缆的监督检验进行了规范，包括了产品出厂质量监督检验、生产单位自检和互检、市场监督抽查等内容。
这些标准和规范在保证橡胶护套软电缆质量和安全性能方面起到了重要作用。
制造商和使用单位可以参照这些标准来生产和选择橡胶护套软电缆，以确保产品符合规定的技术要求，提高产品的质量可靠性。

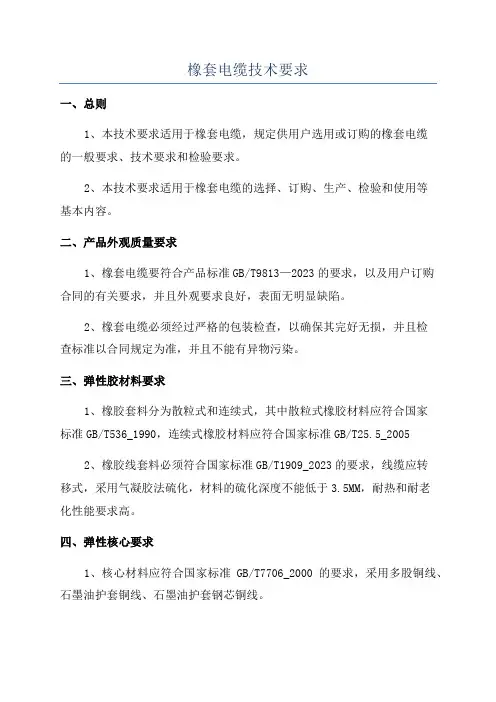

橡套电缆技术要求
橡套电缆技术要求
一、总则
1、本技术要求适用于橡套电缆，规定供用户选用或订购的橡套电缆
的一般要求、技术要求和检验要求。
2、本技术要求适用于橡套电缆的选择、订购、生产、检验和使用等
基本内容。
二、产品外观质量要求
1、橡套电缆要符合产品标准GB/T9813—2023的要求，以及用户订购
合同的有关要求，并且外观要求良好，表面无明显缺陷。
2、橡套电缆必须经过严格的包装检查，以确保其完好无损，并且检
查标准以合同规定为准，并且不能有异物污染。
三、弹性胶材料要求
1、橡胶套料分为散粒式和连续式，其中散粒式橡胶材料应符合国家
标准GB/T536_1990，连续式橡胶材料应符合国家标准GB/T25.5_2005
2、橡胶线套料必须符合国家标准GB/T1909_2023的要求，线缆应转
移式，采用气凝胶法硫化，材料的硫化深度不能低于3.5MM，耐热和耐老
化性能要求高。
四、弹性核心要求
1、核心材料应符合国家标准GB/T7706_2000的要求，采用多股铜线、石墨油护套铜线、石墨油护套钢芯铜线。
2、核心材料应符合敷设要求，根据订购合同上的要求，产品应选择铜线、钢芯铜线等材料，绝缘材料的衬垫层应选择石墨油护套铜线。
人民电器 煤矿用阻燃橡套电缆 产品说明书
电力电缆113煤矿用阻燃橡套电缆工作条件1、额定电压Uo/U 分别为0.38/0.66kV 、0.66/1.14kV 和1.9/3.3kV 。
2、额定电压0.66/1.14及以下电缆导体的长期允许工作温度为65℃；额定电压1.9/3.3kV电缆导体的长期允许工作温度为90℃。
3、电缆的最小弯曲半径为电缆直径的6倍。
额定电压1.9/3.3kV 及以下采煤机软电缆电缆型号、名称、用途 型 号 名 称 用 途 MC -0.38/0.66MCP -0.38/0.66MCP -0.66/1.14MCP -1.9/3.3采煤机橡套软电缆采煤机屏蔽橡套软电缆采煤机屏蔽橡套软电缆采煤机屏蔽橡套软电缆额定电压为0.38/0.66kV 采煤机及类似设备的电源连接额定电压为0.38/0.66kV 采煤机及类似设备的电源连接额定电压为0.66/1.14kV 采煤机及类似设备的电源连接额定电压为1.39/3.3kV 采煤机及类似设备的电源连接MC -0.38/0.66 2芯数×导体标称截面 mm 标称厚度mm 电缆外径mm 地线芯动力线芯绝缘护套MC -0.66/1.14MCP -0.66/1.14动力线芯3×163×253×353×501×41×61×61×101.61.81.82.04.55.55.55.531.3-34.438.4-41.043.9-48.347.8-51.033.2-36.540.3-44.345.8-50.451.5-55.0MCP-0.66/1.142芯数×导体标称截面 mm 电缆外径mm 标称厚度mm 动力线芯地线芯(A )动力线芯绝缘3×353×503×703×952.02.22.22.46.07.07.07.053.2-58.759.0-63.063.8-70.268.7-75.63×16/33×25/33×25/37.07.57.57.5地线芯(B )护套(A 型)护套(B 型)A 型B 型47.8-51.053.5-58.958.9-63.064.9-71.41×61×101×161×25114煤矿用阻燃橡套电缆MCP-1.9/3.32芯数×导体标称截面 mm 电缆外径mm 标称厚度mm 动力线芯地线芯(A )动力线芯绝缘地线芯(B )护套(A 型)护套(B 型)A 型B 型3×353×503×703×956.07.07.07.03×16/33×25/33×25/37.07.57.57.53×16/31×161×251×351×502.82.83.03.052.1-56.856.4-62.062.7-69.067.8-74.660.0-63.063.8-70.269.0-75.973.1-78.0工作条件1、额定电压Uo/U 分别为0.66/1.14kV 。

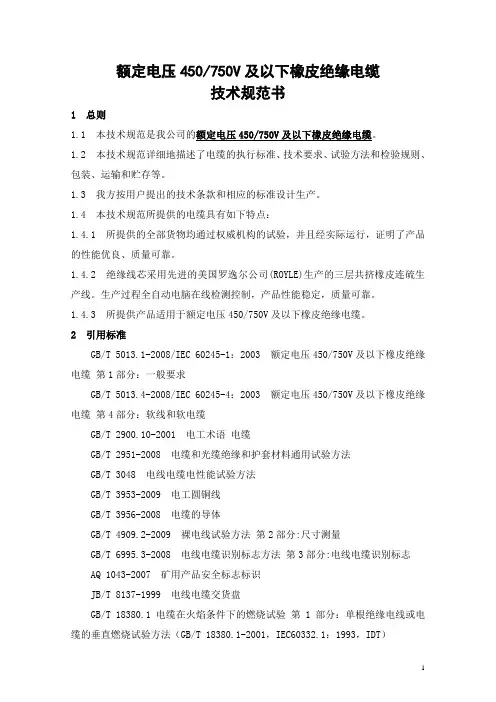

技术规范书(橡套电缆)
额定电压450/750V及以下橡皮绝缘电缆技术规范书1 总则1.1 本技术规范是我公司的额定电压450/750V及以下橡皮绝缘电缆。
1.2 本技术规范详细地描述了电缆的执行标准、技术要求、试验方法和检验规则、包装、运输和贮存等。
1.3 我方按用户提出的技术条款和相应的标准设计生产。
1.4 本技术规范所提供的电缆具有如下特点：1.4.1 所提供的全部货物均通过权威机构的试验，并且经实际运行，证明了产品的性能优良、质量可靠。
1.4.2 绝缘线芯采用先进的美国罗逸尔公司(ROYLE)生产的三层共挤橡皮连硫生产线。
生产过程全自动电脑在线检测控制，产品性能稳定，质量可靠。
1.4.3 所提供产品适用于额定电压450/750V及以下橡皮绝缘电缆。
2 引用标准GB/T 5013.1-2008/IEC 60245-1：2003 额定电压450/750V及以下橡皮绝缘电缆第1部分：一般要求GB/T 5013.4-2008/IEC 60245-4：2003 额定电压450/750V及以下橡皮绝缘电缆第4部分：软线和软电缆GB/T 2900.10-2001 电工术语电缆GB/T 2951-2008 电缆和光缆绝缘和护套材料通用试验方法GB/T 3048 电线电缆电性能试验方法GB/T 3953-2009 电工圆铜线GB/T 3956-2008 电缆的导体GB/T 4909.2-2009 裸电线试验方法第2部分:尺寸测量GB/T 6995.3-2008 电线电缆识别标志方法第3部分:电线电缆识别标志AQ 1043-2007 矿用产品安全标志标识JB/T 8137-1999 电线电缆交货盘GB/T 18380.1 电缆在火焰条件下的燃烧试验第1部分：单根绝缘电线或电缆的垂直燃烧试验方法（GB/T 18380.1-2001，IEC60332.1：1993，IDT）3 使用条件3.1 额定电压U0／U为450/750V。
4 电缆型号规格5 技术要求5.1 导体导体应符合GB/T 3956的规定。
橡套电缆技术要求
橡套电缆技术要求橡套电缆是指在电缆外层覆盖一层橡胶或塑料材料，用于保护电缆内部导线和绝缘层的一种电缆产品。
橡套电缆具有良好的耐磨、耐油、耐酸碱以及防水性能，广泛应用于各种机械设备、电力系统、石油化工、建筑工地等场所。
为了确保橡套电缆的质量和安全性，有以下几点技术要求。
首先，橡套电缆应符合相关标准和规范的要求。
橡套电缆的使用主要根据国家和行业强制性标准来制定，如国家标准GB5013-2024《橡套电缆》和GB5023-2024《塑料橡套电缆》等。
橡套电缆的产品型号、规格、性能指标等都需要符合相应标准的规定。
其次，橡套电缆的外观应无明显疵病。
橡套电缆外观应平整、光滑，无明显不平整、麻点、气泡、杂质等缺陷。
同时，橡套电缆的颜色应均匀，无明显色差。
外观上的缺陷会影响到橡套电缆的使用寿命和美观度，严重的甚至会导致电缆的绝缘层破裂。
第三，橡套电缆应具有良好的机械性能。
机械性能主要包括抗拉强度、抗压强度、耐磨性等指标。
橡套电缆在使用中常常需要承受拉力、压力和摩擦等力学作用，因此必须具备足够的机械强度和耐磨性，以保证电缆的可靠性和使用寿命。
第四，橡套电缆的电气性能要符合要求。
电气性能主要包括导体电阻、绝缘电阻、放电强度等。
导体电阻应尽可能小，以减少能量损耗；绝缘电阻应足够大，以防止漏电等问题；放电强度应达到要求，以确保不发生电击等危险。
最后，橡套电缆还应具备一定的耐候性能。
耐候性能主要包括耐氧化、耐紫外线、耐温变化等能力。
橡套电缆在户外或恶劣的环境下使用时，会受到日晒、雨淋、温度变化等天气因素的影响，因此需要具备足够的耐候性能，以保证电缆的可靠性和使用寿命。
综上所述，橡套电缆的技术要求主要包括符合相关标准、外观无瑕疵、具有良好的机械性能和电气性能，以及具备一定的耐候性能。
只有满足这些要求，才能保证橡套电缆的质量和安全性，确保其可以稳定可靠地运行。
人民电器 矿用、橡套电缆 产品说明书
矿用、橡套电缆产品简介矿用橡套软电缆适用于配套矿山各种移动电器设备及采掘机械。
电缆线芯长期允许工作温度+65℃周围环境温度 +25℃电缆的型号型号名称 使用范围UZ U UP UC UCP 电钻电缆矿用移动橡套软电缆矿用移动屏蔽橡套软电缆采掘机用橡套软电缆采掘机用屏蔽橡套软电缆用于交流额定电压0.5kV及以下井下电钻用于交流额定电压1kV及以下井下各种移动电器设备用于交流额定电压1kV及以下井下各种移动电器设备用于交流额定电压1kV及以下井下各种采煤机及掘进机用于交流额定电压1kV及以下井下各种采煤机及掘进机电缆生产范围主线芯标称截面型号电压等级芯数主线芯 地线芯控制线芯UZ0.52.5,4331 114 6～703331111U,UP110312016313025-353140503170UC,UCP1100电力电缆101矿用、橡套电缆电缆的结构UZ U UP UC U CP 7 ----主导电线芯 8 ----半导电层 9 ----半导电橡皮填芯 10----半导电橡皮 11----控制线芯 1----橡皮护套 2----橡皮绝缘3----包带4----导电线芯5----橡皮填芯6----接地线芯标称最大Uz 型电缆 2导体标称截面mm 主线芯 地线芯 控制线芯 导线直径mm 绝缘标称厚度mm 护套标称厚度mm 电缆外径mm 电缆计算重量kg/km 载流量A 3×2.53×2.53×41×2.51×2.51×41×2.52.52.53.31.01.01.03.53.53.517.819.119.119.621.021.04485275482727363×41×41×43.31.03.520.522.665736102矿用、橡套电缆kg /U 型电缆2导体标称截面mm 主线芯 地线芯 控制线芯 导线直径mm 载流量A2导体标称截面mm 主线芯 地线芯 控制线芯 护套标称厚度mm 电缆外径U UP 标称最大最大标称电缆计算重量km U 型 UP 型 3×43×43×63×103×163×253×353×503×701×41×41×61×61×61×101×101×101×161×42.92.93.54.96.17.48.710.212.61.41.41.41.61.61.81.82.02.01.41.41.41.41.42.52.52.52.91.43.53.53.54.04.04.54.55.05.020.722.322.226.529.535.037.342.348.522.824.524.429.232.538.840.345.351.923.726.725.229.632.638.041.546.551.526.129.427.732.635.941.044.849.855.16047147391141142420992531327142697018248391250157021592702335144053636466485113138173215电缆计算重量kg /UC UCP 型电缆2导体标称截面mm 主线芯 地线芯 控制线芯 导线直径mm 载流量A主线芯 地线芯 控制线芯 护套标称厚度mm 电缆外径标称最大最大标称km U 型 绝缘标称厚度mm UC UCP UCP 型 3×103×103×163×163×253×253×353×353×503×501×101×101×101×41×101×61×161×61×161×102×103×2.54×2.54×47×44.84.85.95.97.67.68.68.610.310.31.61.61.61.61.81.81.81.82.02.01.6----4.54.54.54.55.55.55.55.55.55.51.61.61.61.62.32.328.333.031.231.537.137.939.841.244.146.931.136.334.234.740.240.943.044.547.250.231.337.834.435.840.242.742.845.347.350.934.441.637.839.443.446.146.248.950.654.51231172514731495212422162639269532963596130518141546159222112339273328553416377264648585113113138138173173----不同环境温度对载流量校正系数环境温度 ℃校正系数 151.12201.06251.00300.94350.87。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
额定电压450/750V及以下橡皮绝缘电缆
技术规范书
1 总则
1.1 本技术规范是我公司的额定电压450/750V及以下橡皮绝缘电缆。
1.2 本技术规范详细地描述了电缆的执行标准、技术要求、试验方法和检验规则、包装、运输和贮存等。
1.3 我方按用户提出的技术条款和相应的标准设计生产。
1.4 本技术规范所提供的电缆具有如下特点：
1.4.1 所提供的全部货物均通过权威机构的试验，并且经实际运行，证明了产品的性能优良、质量可靠。
1.4.2 绝缘线芯采用先进的美国罗逸尔公司(ROYLE)生产的三层共挤橡皮连硫生产线。
生产过程全自动电脑在线检测控制，产品性能稳定，质量可靠。
1.4.3 所提供产品适用于额定电压450/750V及以下橡皮绝缘电缆。
2 引用标准
GB/T 5013.1-2008/IEC 60245-1：2003 额定电压450/750V及以下橡皮绝缘电缆第1部分：一般要求
GB/T 5013.4-2008/IEC 60245-4：2003 额定电压450/750V及以下橡皮绝缘电缆第4部分：软线和软电缆
GB/T 2900.10-2001 电工术语电缆
GB/T 2951-2008 电缆和光缆绝缘和护套材料通用试验方法
GB/T 3048 电线电缆电性能试验方法
GB/T 3953-2009 电工圆铜线
GB/T 3956-2008 电缆的导体
GB/T 4909.2-2009 裸电线试验方法第2部分:尺寸测量
GB/T 6995.3-2008 电线电缆识别标志方法第3部分:电线电缆识别标志
AQ 1043-2007 矿用产品安全标志标识
JB/T 8137-1999 电线电缆交货盘
GB/T 18380.1 电缆在火焰条件下的燃烧试验第1部分：单根绝缘电线或电缆的垂直燃烧试验方法（GB/T 18380.1-2001，IEC60332.1：1993，IDT）
3 使用条件
3.1 额定电压U0／U为450/750V。
4 电缆型号规格
5 技术要求
5.1 导体
导体应符合GB/T 3956的规定。
导体单线允许镀锡。
导体表面可包隔离层。
注：硫化后隔离层变色或脆裂不作考核。
5.2 绝缘
5.2.1 绝缘应符合应符合GB/T 5013.1-2008IE4的规定。
5.2.2 绝缘厚度应符合GB/T 5013.4-2008中的相关规定。
5.3 成缆
成缆时可以加填充物，填充物应由下列一种组成或由下列材料组合而成：——硫化或费硫化橡皮混合物；或
——天然和合成纤维；或
——纸
填充物的组分与绝缘和/或护套之间不应产生有害的相互作用。
5.4 护套
5.4.1 护套材料应是按产品标准(GB/T 5013.4-2008)中每种型号电缆规定的一种硫化橡皮混合物。
5.4.2 护套厚度的平均值应不小于产品标准GB/T 5013.4-2008)的表格中列出的每种型号和规格电缆的规定值。
5.5 外形尺寸
电缆的平均外形尺寸应在产品标准（GB/T 5013.4-2008）各表中所规定的范围内。
6 试验方法和检验规则
检验规则应符合产品标准（GB/T 5013.4-2008）个表中所规定的电缆的试验。
7 标志
7.1 标志
线芯和电缆识别标志应符合GB/T 6995.3的相应规定。
7.2 电缆识别标志
7.2.1 除后续标准另有规定外，电缆的护套应采用黑色。
7.2.2 电缆护套表面应用压印方式或颜色明显区别于护套颜色的油墨印制产品标志,印字必须清晰、耐擦，印字间隔不超过1m。
产品标志应包括如下内容：
a) 制造厂名称；
b) 电缆型号及规格；
7.2.3 在电缆内部或外部允许制造厂设置其它标志，但其使用应保证规定标志的明显和清晰。
7.3 包装标志
每卷或每盘电缆上应附标签，且标明如下内容：
a) 制造厂名称；
b) 产品型号及规格；
c) 长度(m)及毛重(kg)；
d) 制造年月或生产批号；
e) 标准编号；
f) 安全标志标识。
8 包装、运输和贮存
8.1 包装
8.1.1 电缆交货盘应符合JB/T 8137的规定。
8.1.2 成盘电缆应整齐卷绕在电缆交货盘上。
电缆端头应紧密包封。
8.1.3 每一电缆盘上只允许卷绕同一型号同一规格的电缆。
8.1.4 电缆盘上应附有7.4中所规定的包装标志，电缆盘上应标明电缆盘正确的
旋转方向。
8.2 运输和贮存
电缆应能适应水、陆、空一切交通运输工具，在运输和贮存过程中应注意：
a)防止水分潮气侵入电缆；
b)防止严重弯曲及其它机械损伤；
c)防止高温及在阳光下曝晒。
