第3章 综合布线系统的需求分析 2. 实训内容 (1) 确定帮扶的企业或单位； (2) 与单位管理信息化工作人员座谈，考察单位的应用， 确定用户的需求； (3) 在做好需求分析的基础上，界定用户布线的应用类
型，确定综合布线的工程范围；
(4) 实地考察综合布线的施工环境； (5) 做出相应的设计方案。
施工图设计，在图纸会审后，进行施工交底工作。
第3章 综合布线系统的需求分析 在布线系统施工前先到现场了解各项土建施工进度情 况，熟悉现场环境。 进驻现场后，要与甲方或甲方委托代理人办理进场登
记手续；申请临时办公场所和材料仓库；确定人员和材料
进出通道。
第3章 综合布线系统的需求分析
3.3.2 综合布线系统信息点的确定
(7) 安全保密的系统。
第3章 综合布线系统的需求分析
本章小结 本章首先介绍了综合布线系统的应用类型；然后介绍
了综合布线系统的工程范围；最后介绍了综合布线系统的
设计。
第3章 综合布线系统的需求分析 思 考 题 及 习 题 1. 填空题 (1) 综合布线系统的应用类型有_________、
__________。
第3章 综合布线系统的需求分析 3. 实训总结
通过做需求分析，总结整个过程，为以后实际工作积
累经验。
第3章 综合布线系统的需求分析
(2) 了解用户设备类型。要确定用户有多少，目前个
人计算机有多少台，将来最终会配置多少台个人计算机， 还需要配些什么设备以及数量等问题。 (3) 了解网络服务范围。其主要包括： ● 数据库，应用程序的共享程度； ● 文件的传送、存取； ● 用户设备之间的逻辑连接； ● 网络互联； ● 电子邮件； ● 多媒体服务要求程度； ● 是否有电子商务的需求等。
新基建-综合布线技术 综合布线系统需求分析
3（高级） 15m2～25m2
3～6 3～0 m2 4～8 5～9 6～10
语音、数据、图 语音、数据、 语音、数据、图像、 像、监控 图像、监控、 监控、保安、报警 保安
办公室房间面积大 于30m2时，本表不适
用
表1 办公性质的智能化建筑用户信息点的参考指标
综合布线系统信息点的确定
5.1 智能大厦信息需求量估算
类别
办公室房间面积
智能化 建筑的 性质
行政办公类型
商贸租赁类型
交通运输、新 闻、科技类型
信息业务种类
备注
1（一般） <15m2 1～3 1～3 1～3
语音、数据、 图像
办公室房间面 积一般不小于
10m2
2（中等） 10m2～20m2
2～4 3～5 3～6
（1）确定信息的种类 1.语音、数据、图像通信系统。 2.保安监控系统(闭路监控系统、防盗报警 系统、可视对讲、巡逻系统、门禁系统)。 3.楼宇自控系统(空调、通风、照明、给排 水、变配电、冷冻站、换热站等设备的监 控与自动调节)。 4.卫星电视接收系统。 5.消防监控系统。
（2）确定布线系统的工程范围 对于综合布线系统的工程区域，有由单幢独立的智能大
目录
1 综合布线系统的应用类型 2 综合布线系统的工程环境 3 综合布线系统的网络环境
4 综合布线系统的现场勘查 5 综合布线系统信息点的确定
01
综合布线的应用类型
综合布线系统的应用类型
综合布线系统是网络传输的基础设施，它依附的对象是建筑物，通过 传输网络为所依附的对象提供信息服务。
一般将用户信息需求分析的对象分为商用高层的智能大厦、家用多层 的智能家居、商用多层办公场址三种类型。
综合布线需求分析

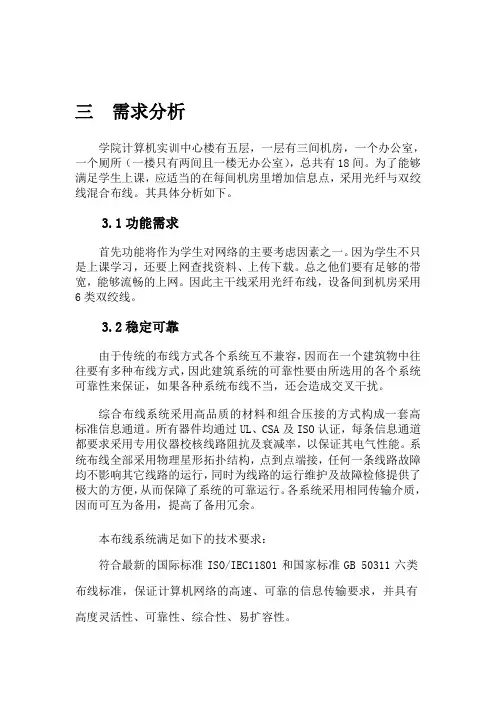

三需求分析学院计算机实训中心楼有五层，一层有三间机房，一个办公室，一个厕所（一楼只有两间且一楼无办公室），总共有18间。
为了能够满足学生上课，应适当的在每间机房里增加信息点，采用光纤与双绞线混合布线。
其具体分析如下。
3.1功能需求首先功能将作为学生对网络的主要考虑因素之一。
因为学生不只是上课学习，还要上网查找资料、上传下载。
总之他们要有足够的带宽，能够流畅的上网。
因此主干线采用光纤布线，设备间到机房采用6类双绞线。
3.2稳定可靠由于传统的布线方式各个系统互不兼容，因而在一个建筑物中往往要有多种布线方式，因此建筑系统的可靠性要由所选用的各个系统可靠性来保证，如果各种系统布线不当，还会造成交叉干扰。
综合布线系统采用高品质的材料和组合压接的方式构成一套高标准信息通道。
所有器件均通过UL、CSA及ISO认证，每条信息通道都要求采用专用仪器校核线路阻抗及衰减率，以保证其电气性能。
系统布线全部采用物理星形拓扑结构，点到点端接，任何一条线路故障均不影响其它线路的运行，同时为线路的运行维护及故障检修提供了极大的方便，从而保障了系统的可靠运行。
各系统采用相同传输介质，因而可互为备用，提高了备用冗余。
本布线系统满足如下的技术要求：符合最新的国际标准ISO/IEC11801和国家标准GB 50311六类布线标准，保证计算机网络的高速、可靠的信息传输要求，并具有高度灵活性、可靠性、综合性、易扩容性。
进行开放式布线，所有插座端口都支持数据通讯、话音和图象传递，满足电视会议，多媒体等系统的需要；能满足灵活的应用要求，即任一信息点能够方便地任意连接计算机或电话。
所有接插件都应是模块化的标准件，以方便将来有更大的发展时，很容易地将设备扩展进去。
能够支持千兆速率的数据传输，可支持以太网、高速以太网、令牌环网、ATM、FDDI、ISDN等网络及应用。
本设计方案顺序遵循如下相关标准：国家、行业及地方标准和规范GB 50311－2007 综合布线系统工程设计规范GB 50312－2007 综合布线系统工程验收规范YD/T926 2001 大楼通信综合布线系统行业标准JGJ/T16-92 民用建筑电气设计规范GBJ42-81 工业企业通信设计规范GBJ79-85 工业企业通讯接地设计规范国际技术标准、规范：ISO/IEC 11801:2002 建筑物综合布线规范EIA/TIA-568B 商务建筑物电信布线标准EIA/TIA-569 商务建筑物电信布线路由标准EIA/TIA-606－B 商务建筑物电信基础设施管理标准3.3 高速传输校内共享资源丰富，如论坛、FTP服务器等等，大文件传输、局域网传输都需要设备支持高速的数据转发，满足学生学习、娱乐的需求。
第4章 综合布线系统的需求分析
第4章 综合布线系统的需求分析
1) 一星级要求
一星级系统可采用多种布线，但要求科学合理，经济适用。 2) 二星级要求 (1) 建立通达每户的小区宽带数据接入网络 (2) 高速接入本地骨干IP网，独立的网络计费系统 (3) 基于IP协议的物业信息管理
第4章 综合布线系统的需求分析
3) 三星级要求
(1) 建立通达每户的小区宽带光纤用户接入网络，向住 户综合提供两种以上的基本业务 (2) 交互式数字视频业务 (3) 符合HI-CIMS的信息标准体系和信息交换技术。 (4) 住宅开发建设全过程的信息化管理。 (5) 共享和统一管理
4.1.1 智能大厦综合布线 1. 楼宇自动化 2. 通信自动化
3. 办公自动化
第4章 综合布线系统的需求分析
卫星通信 办公自动化系统(OAS) 综 合 布 线 系 统 P D S
电话通信
空调等设备自动化系统
寻呼系统
保安自动化系统
消防自动化系统
闭路电视 通信自动化系统(CAS)
楼宇自动化系统(BAS)
家居总线的网络控制方式。 分布装置(DD) 主干采用星型拓扑连接
第4章 综合布线系统的需求分析
4.2 综合布线系统的工程环境
系统通常都会涉及以下几个子系统：
语音、数据、图像通信系统； 保安监控系统； 楼宇自控系统； 卫星电视接收系统； 消防监控系统。
车 辆 出 入 与 停 放 管 理
公 共 设 备 监 控
紧 急 广 播 与 背 景 音 乐
小 区 物 业 管 理 计 算 机 系 统
(
图4.2 住宅小区管理智能化系统
(
电 话 、 闭 路 电 视 与 其 他
高 速 宽 带 数 据 网 二 星 级
综合布线需求分析

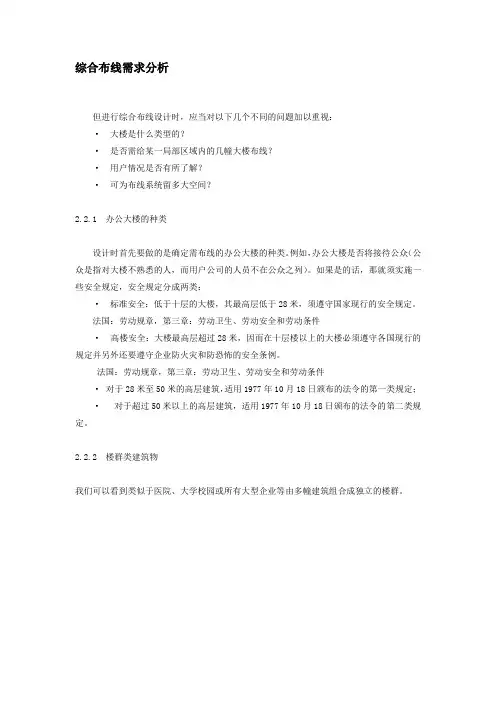

综合布线需求分析但进行综合布线设计时，应当对以下几个不同的问题加以重视：·大楼是什么类型的？·是否需给某一局部区域内的几幢大楼布线？·用户情况是否有所了解？·可为布线系统留多大空间？2.2.1 办公大楼的种类设计时首先要做的是确定需布线的办公大楼的种类。
例如，办公大楼是否将接待公众（公众是指对大楼不熟悉的人，而用户公司的人员不在公众之列）。
如果是的话，那就须实施一些安全规定，安全规定分成两类：·标准安全：低于十层的大楼，其最高层低于28米，须遵守国家现行的安全规定。
法国：劳动规章，第三章：劳动卫生、劳动安全和劳动条件·高楼安全：大楼最高层超过28米，因而在十层楼以上的大楼必须遵守各国现行的规定并另外还要遵守企业防火灾和防恐怖的安全条例。
法国：劳动规章，第三章：劳动卫生、劳动安全和劳动条件·对于28米至50米的高层建筑，适用1977年10月18日颁布的法令的第一类规定；·对于超过50米以上的高层建筑，适用1977年10月18日颁布的法令的第二类规定。
2.2.2 楼群类建筑物我们可以看到类似于医院、大学校园或所有大型企业等由多幢建筑组合成独立的楼群。
多幢楼群建筑设计原理在建筑物与建筑物之间的连接使用光纤能解决与电磁干扰有关的环境问题。
同样也能保证电绝缘避免建筑物之间地线相互连接。
另外，光纤具有很低的衰减和很宽的通带，可以保证在长距离间进行安全而又可靠的信息传输。
楼群建筑物的配线呈星状，星状配线可以达到并保留综合布线的优点，也保证了布线的最大灵活性。
使用多模、指数梯度62.5/125μm，波长850nm和1300nm的光纤连接，联络距离最大是1000米，因此必须检查这一限制与安装的网络有源设备的特性是否一致。
在确定需求时，考虑到在安装电缆时或在使用布线系统时可能出现的损坏，应当预设第二条线路。
而且两条电缆最好走两条不同的电缆通道。
个智能化大楼综合布线系统的需求分析
个智能化⼤楼综合布线系统的需求分析⼀个智能化⼤楼综合布线系统的需求分析摘要：某⼤楼设想建设成⼀个按需调整并可持续扩展的智能化⼤厦，据此⽬标对其综合布线系统的需求进⾏了详尽的分析，以建设⼀个万兆以太⽹布线为⾻⼲的弱电系统。
关键词：智能化综合布线万兆⼀、⼯程概况该⼤楼地下3层，地上28层；地下⼆、三层为设备⽤房，地下⼀层为停车库，地上1－4层为对外的服务办公及对内的服务⽤房，5－28层为办公⽤房(28层以上部分为电梯机房及设备间和结构构造层)；建筑⾼度：98⽶,总建筑⾯积：55750平⽅⽶。
该⼤楼的弱电系统建设要求是：必须具有标准、稳定、先进和灵活的架构，能随需调整并可持续扩展，能为办公楼的⼯作⼈员和办事⼈员提供⼀个⾼效、舒适、安全的⼯作环境。
⼆、总体⽬标该⼯程建筑智能化系统设计应具有充分的可靠性、先进性、实⽤性、可实施性以及⼀定的灵活性、扩展性、独创性，使之能够充分满⾜⼤厦的需要，并能满⾜业务扩展的需求，同时要求还应具备升级能⼒，使该智能⼤厦在未来相当长的时间内仍能够保持先进地位。
该⼯程智能化建设既要求达到国际先进⽔平，同时亦应具有好的性能价格⽐，同时设计应达到国家建设部的有关规定和符合智能建筑甲级设计标准；提供舒适、⾼效、灵活的⼯作环境；满⾜现代化办公的要求；业界⼀流的⾼质量⼯程，并⼒争建设成为东北智能化优质⽰范⼯程。
三、⼯程内容本⼯程要求是⼀个交钥匙⼯程，包括以下内容：1、对智能化系统进⾏深化设计；2、各⼦系统管槽敷设及穿线；各⼦系统的供货、安装、接线、调试、开通、培训、维修和施⼯等进⾏协调管理；3、数据中⼼综合布线⼦系统；4、⼤楼综合布线系统；四、数据中⼼综合布线⼦系统该系统的⽬标在于建⽴⼀套先进、完善的配线系统，为各种包括数据、视频、图像、宽带⽹等应⽤提供接⼊⽅式，既能满⾜现在的需要，⼜能考虑到将来的发展的需要，使系统达到配置灵活、易于管理、易于维护、易于扩充的⽬的。
1、综合布线系统采⽤6类⾮屏蔽双绞线、12芯室内多模万兆光纤；2、综合布线系统采⽤列头柜的⽅式；3、综合布线系统采⽤星型结构，机房内弱电线槽到位；4、由⽹络机柜到主机房信息点布放原则：（1）每排机柜内设⼀台弱电列头柜，每台机柜到列头柜布设六类24条UTP电缆、1条24芯万兆多模光缆。
综合布线工程04综合布线系统的需求分析
3 通信自动化（CA）
• 办公自动化是在通信自动化电话机、文字处理机、复印机
、打印机、声音和图像存储装置等现代化办公及通信设备(包括相应 软件)。
• 按其基本功能和业务性质可分为以下3部分：
（1）电子数据处理系统。主要用于处理日常办公中的大量事务性工作，如发 送通知、打印文件、汇总报表和组织会议等。 （2）信息管理系统。主要对信息流进行控制管理，通过信息交换和资源共享 等方式得到准确、快捷和优质的服务。信息管理系统具体包括文档资料管理 、电子邮件和电子数据交换等。 （3）决策支持系统。先进的办公自动化系统可以根据预定目标提供辅助决策 功能，如参与收集信息、拟定方案、分析研究和评价选定等一系列活动。
• 综合布线系统犹如人体内的神经系统，将所有的语音、数据、视频信 号等的布线经过统一规划设计，综合在一套标准的布线系统中，将智 能建筑的三大子系统有机地连接起来，为建筑物内的各子系统的系统 集成提供物理介质，满足目前及未来的应用需求。
• 人们把具有楼宇自动化（BA）、办公自动化（OA）、通信自动化（ CA）和舒适的环境的办公大楼称为智能大楼，现在，国外又将消防 自动化（FA）和安保自动化（SA）包括在内，构成所谓的5A智能化 建筑。
综合布线工程04综合布 线系统的需求分析
2020年7月13日星期一
• 4.1 • 4.2 • 4.3 • 4.4 • 4.5 • 4.6
学习提纲
综合布线系统的应用类型 综合布线系统的工程环境 综合布线系统的网络环境 综合布线系统的现场勘察 综合布线系统信息点的确定 综合布线系统的设计目标
4.1 综合布线系统的应用类型
1 楼宇自动化（BA）
• 楼宇自动化主要是对智能化建筑中的所有机电和能源设备实现智能化 管理。
综合布线系统的需求分析
1. 智能小区的系统功能 智能小区的系统功能主要包括： 小区家庭防盗报警系统(包括住宅设置楼宇对讲和居室 报警及紧急呼叫系统)； 小区周边边界监控系统； 电子巡更系统； 三表自动抄集系统(包括水、电、气远程抄表系统)； 地下室车库管理系统； 小区机电设备自动化管理系统；
(2) 通过上述宽带数据接入网络支持50%以上的住户以每 户300 kb/s以上的下行速率同时高速接入本地骨干IP网，具有 独立的网络计费系统：小区与外界具有64 kb/s以上的数据专 线连接。
(3) 基于IP协议的物业信息管理，提供许可住户访问的小 区Web站点。
第23页，本讲稿共77页
3) 三星级要求
第9页，本讲稿共77页
一般地，办公单元都对信息通信有很高的要求。从信息 通信接口来分，包括语音线路(直线，中继)、ISDN、ADSL 、不同带宽的DDN专线、卫星微波数字通信等；从对线路的 应用上分，包括语音信箱、企业内部网(Intranet)、视频会议 系统、互联网(Internet)接入、电子邮件(E-mail)和专用网络等 不同内容。作为一座智能化的建筑大厦，必须建立一个能覆 盖整个办公楼范围并能连接外部通信数据网的集语音、数据 、图像于一体的高速综合数据传输网络系统，如图4.1所示。 综合布线在智能大厦中起着神经系统脉络的作用，在国际上 ，结构化综合布线系统(SCS)早已成为建筑大楼的基本设施 。
第6页，本讲稿共77页
通信自动化主要由语音、数据和图文3部分组成，一般细 分为以下系统：
计算机局域网络；
语音电话系统；
传真转发系统；
数据传输系统；
卫星通信系统；
闭路电视系统；
可视图文系统；
可视电话系统；
电子信箱系统；
