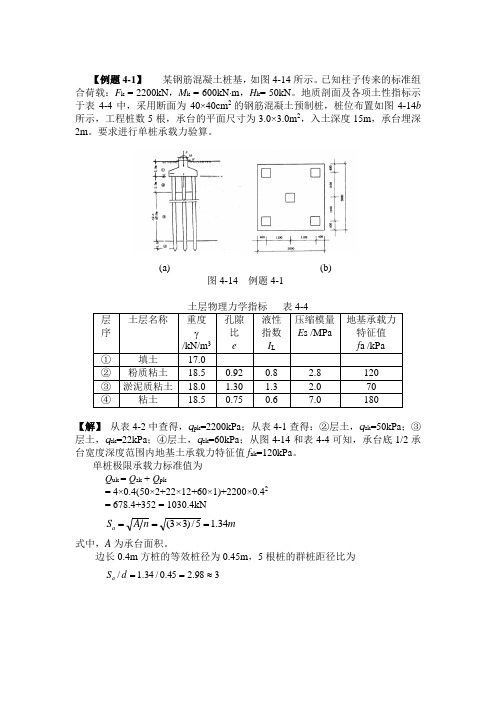

【例题4-1】 某钢筋混凝土桩基，如图4-14所示。
已知柱子传来的标准组合荷载：F k = 2200kN ，M k = 600kN ⋅m ，H k = 50kN 。
地质剖面及各项土性指标示于表4-4中，采用断面为40×40cm 2的钢筋混凝土预制桩，桩位布置如图4-14b 所示，工程桩数5根，承台的平面尺寸为3.0×3.0m 2，入土深度15m ，承台埋深2m 。
要求进行单桩承载力验算。
(a) (b)
图4-14 例题4-1
土层物理力学指标 表4-4
层序 土层名称 重度 γ
/kN/m 3孔隙比 e 液性指数 I L 压缩模量E s /MPa 地基承载力
特征值 f a /kPa
① 填土 17.0
② 粉质粘土 18.5 0.92 0.8 2.8 120
③ 淤泥质粘土 18.0 1.30 1.3 2.0 70
④ 粘土 18.5 0.75 0.6 7.0 180
【解】 从表4-2中查得，q pk =2200kPa ；从表4-1查得：②层土，q sk =50kPa ；③层土，q sk =22kPa ；④层土，q sk =60kPa ；从图4-14和表4-4可知，承台底1/2承台宽度深度范围内地基土承载力特征值f ak =120kPa 。
单桩极限承载力标准值为
Q uk = Q sk + Q pk
= 4×0.4(50×2+22×12+60×1)+2200×0.42
= 678.4+352 = 1030.4kN
m n A S a 34.15/)33(=×==
式中，A 为承台面积。
边长0.4m 方桩的等效桩径为0.45m ，5根桩的群桩距径比为
398.245.0/34.1/≈==d S a
根据B c /l =3/15=0.2，查表4-3得承台效应系数为ηc =0.12。
考虑承台效应后的复合基桩承载力特征值为：
kN A f R R c
ak c a 8.5386.232.515)16.05/33(12012.02
4.1030=+=−×××+=
+=η 承台自重为G k = γG ⋅D ⋅A =20×2×3.02 = 360.0 kN
群桩中单桩的平均受力为：
0.5125
0.3600.2200k k =+=+=n G F N kN<R =538.8 kN 群桩中单桩最大受力为：
∑++=2max k max i
yk k k x x M n G F N ()1.6711.141.12506000.5122
=×××++=kN<1.2R =646.6 kN
群桩中单桩最小受力为： 9.3522max min =−+=
i yk k k k x x M n G F N kN>0 均能满足设计要求。
【例4-3】某桥墩高承台桩基础构造见图4-37示，采用直径为60厘米的钻孔灌注桩，已知：
(1)作用在承台底面中心的荷载组合：
荷载方向竖直力N
(kN) 水平力H
（kN）
弯距M
（kN⋅m）
纵向（汽车行进方向）
横向6025
5108
160.5
218.8
670
2090
(2)地基土为淤泥质粉质粘土，其主要指标为：重度γ= 18.9kN/m3 ；内摩擦角φ= 16°；地基比例系数m = 3000kN/m4。
(3)弹性模量：抗压时E压=2.9×107 kPa，抗弯时E =0.8E压。
要求计算：
1. 纵向荷载作用下在每根桩顶上的力P、H、M；
2. 桩身最大弯距M max。
图4-37 例题4-3图
解：1. 每根桩桩顶上的力P 、H 、M
(1)已知作用在每排桩的荷载（纵向多排桩的桩数为2根。
）
2.100466025==N kN
7.266
5.160==
H kN 67.1116670==M kN ⋅m (2)求桩的计算宽度b 1
已知d =0.6m ，查表4-11有 圆形桩67.26.011119.00=+=⎟⎠⎞⎜⎝⎛+==d K K f ，
K =1 （由于d <1m ，p 129）
Kd K K b f 01==0.9×2.67×0.6=1.44m>2b =2×0.6=1.2m ， 取b 1=2b =1.2m 。
(3)求桩的变形系数α
取m =3000 kN/m 4
341036.66.064
−×=×=πI m 4抗弯刚度 kN ⋅m 5371047.11036.6109.28.0×=××××=−EI 2
51EI mb ＝α=49.01047.12.130005
5=×× m -1桩的入土深度为 h =31.8－2.0=29.8m
46.148.2949.0>=×=h α 为弹性桩。
(4)求ρ1、ρ2、ρ3、ρ4值
已知：l 0 = 2.5+2.0=4.5m ； 对于钻挖孔桩，侧摩阻力影响系数取2
1=ξ (见p 136)； h = 29.8m ，E 压= 2.9×107 kN/m 2；
283
.06.042=×=πA m 2； 894008.29300000=×==h m C kN/m 3。
侧摩阻力以φ/4角扩散至桩底平面的半径为R =0.3+29.8×tg(16°/4)=2.38m ，大于桩间距1.5 m ，因此A 0采用相邻桩底面中心距为直径所得的面积。
77.15.1420=×=π
A m 2
由式（4-46）
EI A C AE h l 925.010135.177.1894001109.2283.08.29215.41
11
570
001=×=×+×××+=
++=ξρ 42.25.449.00>=×=h l αα，
查表4-14得：x H = 0.17157，x m = 0.34276，φm = 0.93788。
由式（4-48d ）
ρ2 = α3EI x H = 0.493×0.17157EI = 0.0202EI
ρ3 = α2EI x m = 0.492×0.34276EI = 0.0825EI
ρ4 = αEI φm = 0.49×0.93788EI = 0.4596EI
(5)求a 0、b 0、β0。
由式（4-52）
EI n N b 925.022.10041
0×==ρ =EI 81.542=3.69×10-3m=3.69mm 由式（4-53） ()()()()[]mm m EI
EI EI n n n M n H n a i i 3.9103.99.1360052.0767.700825.0275.02925.04596.020202.0267.1110825.027.2675.02925.04596.02x x 32222232214232
140=×===⋅×−××+×××××+×××+×=⋅−+++=−∑∑ρ
ρρρρρρ 由式（4-54）
()mm m EI
EI n x n n H n M n i 17.11017.148.171052.0917.832322142320=×===−++=
−∑ρρρρρρβ
（6）求桩顶作用力
()06.62148.17175.081.542925.00011=⎟⎠
⎞⎜⎝⎛+=+=EI EI EI x b P i βρkN 14.383)(0012=−=βρi x b P kN 34.1348.1710825.09.13600202.00302=×−×=−=βρρa H i kN 46.339.13600825.048.1714596.00304−=×−×=−=a M i ρβρ kN ⋅m ∑P i =621.06+383.14=1004.2kN=N ∑H i =2×13.34=26.68kN=H ∑ M i +∑ P i x i =2×33.46+(621.06-383.14) ×0.75=111.52kN ⋅m=M 2. 求桩身最大弯距
在地表面处kN 34.13==i H H 057.265.434.1346.33000=×+−=⋅+=l H M M i kN ⋅m 976.034.1357.2649.000=×=⋅=H M C H α 查表4-13得：αz = 0.963 ，960.149
.0963.0max ==z m 556.1=H K 36.42556.149.034.130
max =×=
⋅=H K H M α kN ⋅m。
