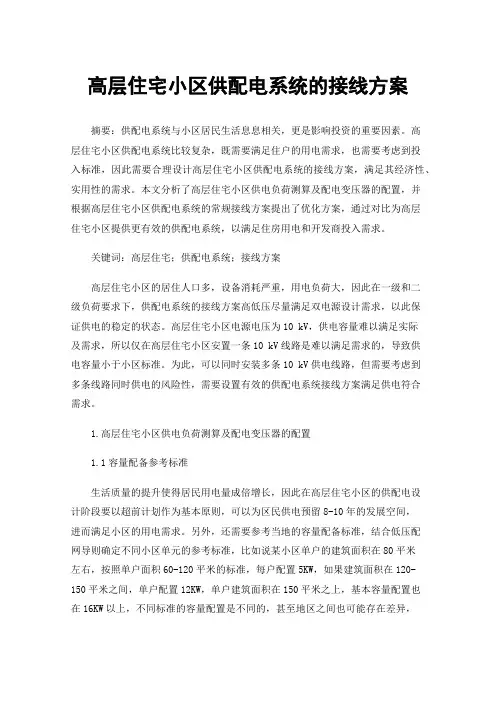

高层住宅小区供配电系统的接线方案
高层住宅小区供配电系统的接线方案摘要：供配电系统与小区居民生活息息相关，更是影响投资的重要因素。
高层住宅小区供配电系统比较复杂，既需要满足住户的用电需求，也需要考虑到投入标准，因此需要合理设计高层住宅小区供配电系统的接线方案，满足其经济性、实用性的需求。
本文分析了高层住宅小区供电负荷测算及配电变压器的配置，并根据高层住宅小区供配电系统的常规接线方案提出了优化方案，通过对比为高层住宅小区提供更有效的供配电系统，以满足住房用电和开发商投入需求。
关键词：高层住宅；供配电系统；接线方案高层住宅小区的居住人口多，设备消耗严重，用电负荷大，因此在一级和二级负荷要求下，供配电系统的接线方案高低压尽量满足双电源设计需求，以此保证供电的稳定的状态。
高层住宅小区电源电压为10 kV，供电容量难以满足实际及需求，所以仅在高层住宅小区安置一条10 kV线路是难以满足需求的，导致供电容量小于小区标准。
为此，可以同时安装多条10 kV供电线路，但需要考虑到多条线路同时供电的风险性，需要设置有效的供配电系统接线方案满足供电符合需求。
1.高层住宅小区供电负荷测算及配电变压器的配置1.1容量配备参考标准生活质量的提升使得居民用电量成倍增长，因此在高层住宅小区的供配电设计阶段要以超前计划作为基本原则，可以为区民供电预留8-10年的发展空间，进而满足小区的用电需求。
另外，还需要参考当地的容量配备标准，结合低压配网导则确定不同小区单元的参考标准，比如说某小区单户的建筑面积在80平米左右，按照单户面积60-120平米的标准，每户配置5KW，如果建筑面积在120-150平米之间，单户配置12KW，单户建筑面积在150平米之上，基本容量配置也在16KW以上，不同标准的容量配置是不同的，甚至地区之间也可能存在差异，可以结合容量配置标准预留发展空间，防止电力部门总是更换供电设备，控制不必要的成本支出，避免频繁变更带来的影响。
1.2小区居民用电变压器配置高层住宅小区居民使用的电变器小于最低负荷，可以设置多个节点，满足节能需求。
高层住宅低压配电系统设计应符合的规定
高层住宅低压配电系统设计应符合的规定主要包括以下几个方面。
首先，设计应符合国家标准和相关规范要求。
高层住宅低压配电系统的设计应遵循国家标准和相关规范的要求，如《低压配电系统设计规范》（GB 50054）等。
这些标准和规范为高层住宅低压配电系统的设计提供了基本的技术要求和指导。
其次，设计应考虑安全和可靠性。
高层住宅低压配电系统的设计应着重考虑安全性和可靠性。
安全性主要包括电气安全和防火安全，设计时应合理选择电器设备和电线电缆，并设置过载保护和漏电保护装置，确保系统的安全运行。
可靠性主要指系统的稳定性和免故障运行能力，设计时应合理布置电气设备和配电线路，确保系统的可靠运行。
另外，设计应满足供电要求。
高层住宅的低压配电系统设计应满足供电要求，包括电源容量、输入线路容量、分支线路容量等。
设计时应根据居民用电负荷、建筑面积和用电设备等因素，合理确定供电容量和电缆线路的规格，以满足居民的用电需求。
总之，高层住宅低压配电系统的设计应符合国家标准和规范要求，并考虑安全性、可靠性和供电要求。
设计时应全面考虑各种因素，合理选择设备和线路，确保系统的安全运行和可靠供电，为居民提供高质量的电力服务。
最后，设计中还应考虑系统的可扩展性和维护性，以方便未来的改造和维护工作。
通过合理的设计，可以提高低压配电系统的性能和效果，为居民提供更好的用电环境。
高层住宅低压配电系统设计的合理与否直接关系到居民的用电质量和安全，因此
设计人员应根据实际情况，综合考虑各种因素，制定合理的设计方案，以保障系统的稳定运行。
住宅小区供配电系统设计分析
住宅小区供配电系统设计分析摘要：住宅小区供配电系统关系到小区居民用电可靠性和生活品质，由此对供配电系统设计提出了较高要求。
该文概述了住宅小区供配电系统设计主要内容和基本原则，分析了供配电系统设计方法。
关键词：供配电系统；设计；住宅小区随着社会经济的快速发展，电能与人们生活的联系日趋紧密，住宅小区作为人口集中居住的区域，用电情况尤其复杂，不仅用电设备种类不断增多，而且大功率电器应用愈加广泛，人们用电方式呈现复杂化、用电需求多样化的特点，使得住宅小区供配电设计压力增加[1]。
住宅小区通常由商住楼、纯住宅楼、独立商业建筑、幼儿园、综合服务设施、地下车库等组成，负荷等级分为一到三级，供配电设计既要满足相关标准规范要求，也要考虑居民生活需求和建设成本要求[2]。
有鉴于此，本文对住宅小区供配电系统设计进行了分析。
1住宅小区供配电系统设计概述1.1 供配电设计的主要内容住宅小区供配电系统主要涉及电力系统供、配、用三个环节，设计内容包括供电电源选择、高低压配电系统设计、照明设计、电气设备选型等。
主要任务是根据工程特点提出安全、合理的供配电方案，按照负荷量选择导线截面及设备规格，依据用电需求选择控制方式和保护方法，在满足安全可靠前提下考虑经济性等。
1.2 供配电设计的基本原则住宅小区供配电系统设计遵循的基本原则可以概括为安全、经济、可靠和实用。
安全性是电气设计的前提，人们利用电能必须有安全作为保证，这个安全包括操作安全和设备安全，通过安全防护设计避免因操作失误而导致安全事故。
经济合理是可持续发展的基础，电气设计除了要保证安全，还应是经济高效的，这样才能维持运营期间正常的维护和管理。
可靠性反映了电气设计的质量要求，住宅小区用电设备种类繁多，用电量较大，要保证持续、稳定地供电就要有较高的可靠性。
实用性体现了供配电系统适应小区用电需求的能力，随着物联网、智能家居的应用，要求供配电系统具有智能性，在运行过程中对用电设备进行自动监控，以确保用电安全、舒适、可靠、便捷。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
试论住宅小区高层建筑低压配电系统的设计
摘要：本文结合笔者多年来的工作经验，详细阐述了在高层建筑中供配电系统的主要设计内容，提出了低压断路器的选择性分析与供配电安全性的问题，以供同行参考。
关键词：高层建筑；低压配电系统；系统设计
1 引言
随着我国社会经济水平的不断提高以及新上用户配电所的快速
增加，用户对用电的质量也提出了更高的要求。
而在供配电系统中，低压断路器是直接面向广大用户的一种重要电气设备，因此如何进行合理的低压配电器成为了设计人员面临的一个重要问题。
2在高层建筑中供配电系统的具体设计情况
2.1供电系统中负荷等级以及容量的确定
通常我们会将负荷等级划分为三级：一级供电负荷主要指的是中断供电导致的重大政治经济损失；二级供电负荷指的是中断供电导致的较大政治经济损失，而除了一、二级负荷外的均为三级供电负荷。
在住宅小区建筑的建设过程中，需要根据相关的电气设计规范来合理确定负荷等级，如果建筑物的性质不同，那么其所采用的供电设施的负荷等级也存在一定的差别。
通常情况下，建筑物中应急照明、消防设备、自动灭火装置、普通电梯以及生活水泵等采用的设施都应该确定为一级负荷。
2.2 供电电压以及电源的确定
为了确保供电系统运行的安全可靠性，需要在供配电系统的设计
过程中，严格按照供电负荷的等级采取合理的供电方法。
通常我们将供电电源的低压配电电压规定为380/220v。
2.3 住宅小区建筑物中使用的变压器研究
在确定住宅小区建筑物变配电所的具体数量以及所在位置时，需要充分考虑建筑物的主要功能、负荷的分布情况以及负荷的容量大小等。
其中要严格进行变压器容量的计算，并将变压器的负荷率尽可能的控制在75%～85%之间，同时把供电半径控制在200m以内。
在条件允许的情况下尽量把配电所设置在负荷中心的周围，以便于简化配电系统，确保系统的正常运行，同时还可以通过减少线缆，来降低线路问题造成的损耗率。
3 住宅小区建筑中低压断路器的选择性研究
通常我们会根据低压断路器具有的保护性能将其划分为选择性和非选择性两个类型。
低压断路器的选择性是整个建筑物中终端低压配电系统的重点设计内容，一旦配电系统在运行过程中发生电气故障，就要求距离故障位置最近的断路器qn发生动作将故障快速切除，尽可能的把故障范围控制在最小范围内，确保其他无故障回路保持正常供电，并且在这过程中其他各级断路器不动作。
而非选择性低压断路器指的是距离故障位置最近的低压断路器qf3发生动作，快速切除故障，其他各级断路器不动作，但是无法有效保证其他无故障供电回路的正常供电。
如果在整个低压配电系统中，上一级和下一级分别采用了选择性和非选择性的断路器，那么就能够根据短延时脱扣器的延时动作，
或者按照延时动作所对应的不同时间最终获得选择性。
在这当中经过上一级断路器的延时动作时，应该格外注意下述几点：
（1）不论下一级采用的断路器是选择性的还是非选择性的，通常都会要求上级断路器的瞬时过电流脱扣器的整定电流保持在下一级断路器出线端的最大三相短路电流的1.1倍以上；
（2）如果下一级采用的是非选择性断路器，那么在实际运行过程中为了避免下一级回路出现短路电流的问题，会要求上一级断路器的短延时过电流脱扣器的整定电流保持在下一级瞬时过电流脱扣器的1.2倍以上；
（3）如果上下级都是选择性断路器，那么为了保证选择性，需要将上一级断路器的短延时动作的完成时间控制在下一级断路器的短延时动作完成后的0.1s以上。
4高层建筑供配电的安全性研究
为了确保供电电源满足电力负荷的实际需求，就要增强变电所中供配电系统所具有的安全性和可靠性。
由于在住宅小区建筑中存在很多一级或二级负荷用电，因此通常会设置最少两台变压器，同时还要配套安装一套柴油发电机组，以此来确保供配电系统的正常运行。
一旦柴油发电机组检测到市电回路出现失压问题，那么就一定要在10s以内迅速恢复发电机组的运行，保证建筑中一级、二级负荷设备的供电正常。
此外还要做好消防用电工作，如果住宅小区发生突起火灾问题，那么消防控制中心就要在最短时间内切断非消防用电负荷。
通过对比两台不并列运行的变压器以及柴油发电机所运
行过程中的优缺点可以发现，在住宅小区建筑项目的施工设计中一定要选择最佳的供配电设计方案，以此来确保供电的安全性。
5高层建筑中低压断路器保护的灵敏度要求
低压断路器保护的灵敏度一定要根据住宅区建筑物低压配电设计的相关规范进行严格控制，不得低于1.3，并满足公式
sp=lkmin/iop≥1.3。
在该公式中，ikmin表示当系统处于最小运行方式状态下时，低压断路器保护的线路末端的单相短路电流或两相短路电流，iop表示瞬时或短延时过流脱扣器的动作电流，sp表示低压断路器保护的灵敏度。
一旦低压断路器的瞬时或短延时过流脱扣器在其保护范围内发生轻微的短路故障，那么就可以通过有效的控制灵敏度大小，来保证低压断路器进行可靠动作。
因此在选择低压断路器的过程中，要注重灵敏度的校验工作。
如果断路器同时具有短延时和瞬时过流脱扣器，那么只需要对短延时过电流脱扣器的灵敏度进行校验即可。
6低压断路器的环境温度
低压断路器的过载保护依靠热脱扣器来完成，通常低压断路器的热脱扣器额定电流是制造商依据iec898标准，在基准温度为30℃条件下整定的。
热脱扣器由一组双金属片制成，当线路发生过载，过载电流流过加热电阻缝而使双金属片发热变形弯曲，将搭钩顶开，使低压断路器触点断开。
低压断路器的热脱扣器与环境温度有直接的关系，环境温度发生变化就会导致低压断路器的额定电流值发生变化。
低压断路器安装在配电箱内，配电箱为明装和暗装两种，明装配电箱的散热效果优于暗装配电箱，暗装配电箱内的空气不宜对流，其散热效果较差。
造成配电箱内因低压断路器的温升使周围环境温度上升。
所以，低压断路器的实际工作温度比环境温度高出10～15℃左右。
因此当环境温度不同于校准温度值时，我们必须根据制造商提供的温度与载流能力修正系数表，来修正低压断路器的额定电流值。
以c65n/h为例，如果低压断路器单个安装，其周围环境为30℃，断路器的额定电流20a，则其实际工作电流为20a：如果低压断路器单个安装，其周围环境为40℃，断路器的额定电流20a，则其实际工作电流为18.97a：如果多个低压断路器安装在配电箱内，其周围环境为30℃，断路器的额定电流20a，则其实际工作电流为16a；如果多个低压断路器安装在配电箱内，其周围环境为40℃，断路器的额定电流20a，则其实际工作电流为15.18a。
由此可见，不同的环境温度和不同的安装方式对于低压断路器的实际工作电流值有一定的影响。
7结语
在设计低压配电系统时，应注意低压断路器的选择性和级联保护性；对低压断路器过流脱扣器额定电流进行选择和整定。
确保过电流脱扣器动作的灵敏度；当环境温度大于或小于校准温度值时，应根据制造商提供的温度与载流能力修正系数来调整低压断路器的
额定电流值。
参考文献：
[1]郑忠军；李洪军.谈现代住宅电气设计[j].中国新技术新产品，2009，（08）.
[2]张剑飞.高层建筑低压配电系统用电安全研究[j].科技创新导报，2009，（14）.。
