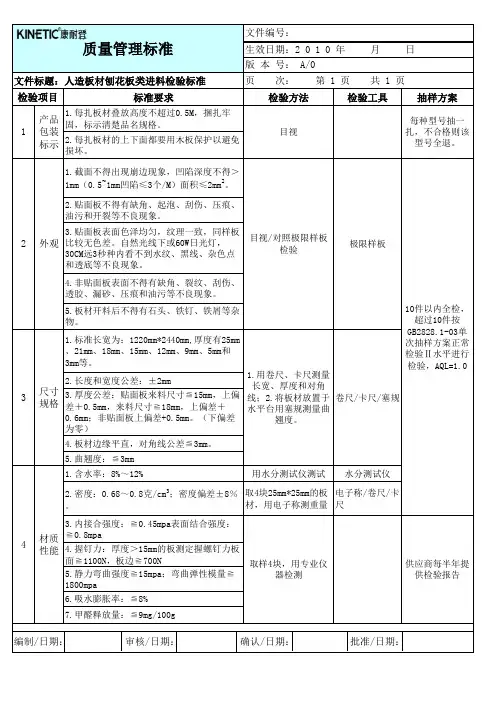

人造板材刨花板检验标准
文件编号： 生效日期： 年 月 日
版 本 号： A/0
文件标题：人造板材刨花板类进料检验标准
页 次： 第 1 页 共 1 页
检验项目
标准要求
检验方法
检验工具
抽样方案
产品
1.每扎板材叠放高度不超过0.5M，捆扎牢 固，标示清楚品名规格。
1 包装
标示 2.每扎板材的上下面都要用木板保护以避免
目视/对照极限样板 检验
和透底等不良现象。
极限样板
4.非贴面板表面不得有缺角、裂纹、刮伤、 透胶、漏砂、压痕和油污等不良现象。
5.板材开料后不得有石头、铁钉、铁屑等杂
10件以内全检，
物。
超过10件按
GB2828.1-03单
1.标准长宽为：1220mm*2440mm,厚度有25mm
次抽样方案正常
、21mm、18mm、15mm、12mm、9mm、5mm和
面≧1100N，板边≧700N
取样4块，用专业仪
5.静力弯曲强度≧15mpa；弯曲弹性模量≧
器检测
1800mpa
6.吸水膨胀率：≦8%
7.甲醛释放量：≦9mg/100g
供应商每半年提 供检验报告
编制/日期：
审核/日期：
确认/日期：
批准/日期：
检验Ⅱ水平进行
3mm等。
检验，AQL=1.0
3
尺寸 规格
2.长度和宽度公差：±2mm
3.厚度公差：贴面板来料尺寸≦15mm，上偏 差＋0.5mm，来料尺寸≧18mm，上偏差＋
1.用卷尺、卡尺测量 长宽、厚度和对角 线；2.将板材放置于 水平台用塞规测量曲
卷尺/卡尺/塞规
0.6mm；非贴面板上偏差+0.5mm。（下偏差
损坏。
目视
每种型号抽一 扎，不合格则该
型号全退。
1.截面不得出现崩边现象，凹陷深度不得＞ 1mm（0.5~1mm凹陷≤3个/M）面积≤2mm2。
2.贴面板不得有缺角、起泡、刮伤、压痕、 油污和开裂等不良现象。
3.贴面板表面色泽均匀，纹理一致，同样板
2
外观 比较无色差。自然光线下或60W日光灯， 30CM远3秒种内看不到水纹、黑线、杂色点
翘度。
为零）
4.板材边缘平直，对角线公差≦3mm。
5.曲翘度用水分测试仪测试 水分测试仪
2.密度：0.68～0.8克/cm3；密度偏差±8％ 取4块25mm*25mm的板 电子称/卷尺/卡
。
材，用电子称测重量 尺
3.内接合强度：≧0.45mpa表面结合强度：
4
材质 ≧0.8mpa 性能 4.握钉力：厚度＞15mm的板测定握螺钉力板
刨花板进料检验标准
标准要求检验方法检验工具抽样方案1.每扎板材叠放高度不超过0.5M，捆扎牢固，标示清楚品名规格。
2.每扎板材的上下面都要用木板保护以避免损坏。
1.截面不得出现崩边现象，凹陷深度不得＞1mm（0.5~1mm凹陷≤3个/M）面积≤2mm 2。
2.贴面板不得有缺角、起泡、刮伤、压痕、油污和开裂等不良现象。
3.贴面板表面色泽均匀，纹理一致，同样板比较无色差。
自然光线下或60W日光灯，30CM远3秒种内看不到水纹、黑线、杂色点和透底等不良现象。
4.非贴面板表面不得有缺角、裂纹、刮伤、透胶、漏砂、压痕和油污等不良现象。
5.板材开料后不得有石头、铁钉、铁屑等杂物。
1.标准长宽为：1220mm*2440mm,厚度有25mm 、21mm、18mm、15mm、12mm、9mm、5mm和3mm等。
2.长度和宽度公差：±2mm3.厚度公差：贴面板来料尺寸≦15mm，上偏差＋0.5mm，来料尺寸≧18mm，上偏差＋0.6mm；非贴面板上偏差+0.5mm。
（下偏差为零）4.板材边缘平直，对角线公差≦3mm。
5.曲翘度：≦3mm 1.含水率：8%～12%用水分测试仪测试水分测试仪2.密度：0.68～0.8克/cm 3；密度偏差±8％。
取4块25mm*25mm的板材，用电子称测重量电子称/卷尺/卡尺3.内接合强度：≧0.45mpa表面结合强度：≧0.8mpa4.握钉力：厚度＞15mm的板测定握螺钉力板面≧1100N，板边≧700N5.静力弯曲强度≧15mpa；弯曲弹性模量≧1800mpa6.吸水膨胀率：≦8%7.甲醛释放量：≦9mg/100g质量管理标准文件编号：生效日期：2 0 1 0 年 月 日版 本 号： A/0文件标题：人造板材刨花板类进料检验标准页 次： 第 1 页 共 1 页检验项目1产品包装标示目视每种型号抽一扎，不合格则该型号全退。
1.用卷尺、卡尺测量长宽、厚度和对角线；2.将板材放置于水平台用塞规测量曲翘度。
人造板材刨花板检验标准
人造板材刨花板检验标准
人造板材刨花板是一种常见的建筑和家具材料，通常用于地板、墙板、家具等领域。
以下是一般的人造板材刨花板的检验标准：
1. 外观质量：包括表面平整度、色泽、疵点、裂纹、凹凸等外观质量的检验。
2. 尺寸和平直度：检验刨花板的长度、宽度、厚度以及平直度等尺寸和几何参数。
3. 密度和含水率：测定刨花板的密度和含水率，以评估其质量和稳定性。
4. 强度和硬度：包括静曲强度、抗弯强度、抗压强度、硬度等力学性能的检验。
5. 吸水性能：测定刨花板的吸水率和膨胀率，以评估其对水的稳定性。
6. 粘接强度：检验刨花板的板芯与面板之间的粘接强度，以评估其结构的牢固程度。
7. 甲醛释放量：测定刨花板中甲醛的释放量，以评估其环保性能。
8. 其他特殊性能：根据实际需要，还可以包括耐火性能、耐磨性能、耐腐蚀性能等特殊性能的检验。
以上是一般的人造板材刨花板的检验标准，具体的标准和检测方法可能会因地区、行业和产品要求的不同而有所差异。
在进行检验时，应当参考具体的国家标准、行业标准或企业标准进行操作。
各国人造板标准一览
次，即把精力集中于生产过程产品 的质量控制。
我们不是不要抽样检 验，而是不要单纯的抽样检验，我 们要把抽样检验多次地应用于原 料、半成品、各工序的检验和控 制，结合其它数理统计的质量控 制，真正把产品不合格品率控制在 可接收范围内，这就是统计质量管 理方法。
世界上先进国家的质量管理发 展史分为三个阶段，20 世纪20 年 代～40年代的以最终产品检验为主 的检验质量管理模式，之后是以生 产过程控制为主的统计质量管理模 式，最后是20世纪60年代～70年代 逐步进入全面质量管理模式。
我国 的质量管理以前可以说长期处于最低级的检验质量管理模式，自20世 注册，并严格要求按他们规定的GMP 生产工艺进行生产，每批罐头出口 时还必须附有五种关键工序的原始 记录供审查。
我想他们的这种管理 和控制质量的方法，要比我们高明 得多。
通过上面我们的模拟实验和理 论分析，除了少数缺陷分布有均匀 性的产品外，大多数产品按我国现 行的抽样标准抽检，误判率在20％ 或30％以上。
也许有人要问，这种 情况你们的检验工作如何能顺利进 行?应当说，长期的实践迫使人们 采取了一定的补救措施。
如出口检 验部门历年来执行的检验员驻厂制 度和对企业及生产工艺的监督管理 等一系列措施。
加之企业摄于国外 的验收和口岸的查验，而在生产和《欧洲中密度纤维板工业标 准》（EMB 第三版1995）有关甲醛 释放量的规定：甲醛释放量（穿孔值） A 级：≤9.0mg/100g B 级：＞9.0～≤40.0mg/100g 规定的穿孔值应是两种情况之一：在企业内部的产品质量控制情 况下，经常性的检测并有足够数量 的检测结果符合规定的限量值；在 外部监控的情况下，至少是3张板 子的平均值符合规定的限量值，且 单个值不能超过限量值的10％。
规 定的穿孔值只适用于板子的含水率 为 6.5％时。
当中密度纤维的含水率 不同时，穿孔值还应乘以系数F,F 值由下式计算确定：当板子的含水率h 为4％≤h ≤9％ 时：纪90 年代以来受到世界潮流的影 响，全国形成了学习全面质量管理 的热潮，按照国外某些评论即是欲 跨越统计质量管理阶段而直接进入 全面质量管理阶段。
人造板的主要有害物质检测及防控
人造板的主要有害物质及危害人造板材中的主要有害物质为甲醛由于人造板材是人们利用天然木材和其加工中的边角废料，经过机械加工而成的板材。
所以在其加工过程中，要使用脲醛树脂胶。
这种胶具有胶接强度高、不易开胶的特点，是目前生产各种人造板普遍使用的粘合剂。
但是脲醛树脂胶中含有一定的甲醛，会形成游离甲醛释放到空气中，是人造板中的主要污染物质。
甲醛因其化学反应强烈，价格低廉，100年前就广泛用于工业生产，主要用于生产各种人造板粘合剂原料的脲醛树脂，三聚氰胺甲醛树脂，酚醛树脂等，生产过程中均有甲醛排入大气。
甲醛在室内主要来源于建筑材料、家具、各种粘合剂涂料、合成织品及室内不同的源。
甲醛因具有较强的粘合性及有加强板材硬度、防虫、防腐功能且价格便宜，故是目前首先作为室内装修的胶合板、细木工板、中密度纤维板、刨花板的原材料——以甲醛为主要成分的脲醛树脂。
脲醛树脂还可作为建筑中的保温、隔热材料。
板中残留的和未参与反应的甲醛会逐渐向周围环境释放，最长释放期可达十几年，是形成室内空气中甲醛的主体。
有人测定，100cm2的胶合板1h可以释放3～18μｇ甲醛。
用脲甲醛泡沫绝缘材料建造的房屋中甲醛最高浓度可达8.2mg/kg。
用木制刨花板覆盖的地板经常释放甲醛，这类居室中甲醛浓度可达0.6mg/kg。
用木屑纤维板较多的新建住宅内甲醛浓度比已使用5年的住宅高2～5倍。
新添置家具的居室空气中甲醛浓度也较高，家具多时可达0.1 mg/kg。
甲醛（HCHO）是无色有强烈刺激性气味的气体，对空气的比重为1.06，略重于空气易溶于水、醇和醚，其30～40%的水溶液为福尔马林液。
甲醛易聚合成多聚甲醛，其受热易发生解聚作用，并在室温下可缓慢释放甲醛。
甲醛的嗅阈值为0.06～1.2mg/m3，眼刺激阈值为0.01～1.9mg/m3。
甲醛是具有强烈刺激性的气体，是一种挥发性有机化合物，对人体健康影响表现在刺激眼睛和呼吸道、造成肺、肝、免疫功能异常。
人造板质量标准及技术要求
人造板质量标准及技术要求全文共四篇示例，供读者参考第一篇示例：人造板是一种广泛应用于家具、建筑、装饰等行业的材料，它具有易加工、耐磨、稳定性好等优点，因此受到了广泛的欢迎。
在日常生活和工程施工中，人造板的质量直接关系到使用效果和安全性。
为了保障人造板的质量，制定了一系列的质量标准和技术要求。
人造板的质量标准主要涉及材料、工艺、外观和性能等方面。
从材料的角度来看，人造板的原材料主要包括木片、胶粘剂、添加剂等，因此对这些原材料的质量要求至关重要。
木片应该经过干燥处理，含水率控制在8%-12%之间，以保证人造板的稳定性。
胶粘剂应该具有良好的粘合性能，不易脱胶、开胶，要符合相关标准的要求。
添加剂的使用应该符合国家标准，不得含有有害物质，以保证人造板的环保性。
在生产工艺方面，人造板应该经过热压、表面处理等工序，确保板材的表面平整光滑，没有起翘、裂痕等质量问题。
在外观方面，人造板的颜色、纹路应该均匀一致，不能有明显的色差、疤痕等缺陷。
在性能方面，人造板的强度、耐热性、耐水性等性能指标应该符合国家标准的要求，以保证人造板在使用过程中的稳定性和安全性。
人造板的技术要求也是确保质量的重要因素之一。
在生产工艺方面，人造板应该采用先进的设备和工艺，确保板材的加工精度和一致性。
在原材料的选择方面，应该严格控制原材料的质量，避免使用劣质原材料导致板材的质量问题。
在质量检验方面，应该建立完善的质量检验体系，进行全程质量监控，及时发现和解决质量问题。
在环保方面，人造板生产过程中应该遵循环保法规，减少污染物的排放，保护环境和人类健康。
第二篇示例：人造板是一种由木材、木质质粒或其他纤维材料为主要原料，加入胶粘剂和其他辅料，经过一系列的工艺处理而制成的板材。
由于其环保、资源利用率高、质量稳定等优点，在建筑、家具、包装等领域得到广泛应用。
人造板的质量标准及技术要求对于其使用性能和安全性具有重要意义，下面就对人造板的质量标准及技术要求进行详细介绍。
橱柜安装工程验收标准
橱柜安装工程
整体橱柜。
橱柜柜体采用刨花板制作，台面为人造大理石，见光板为深色木纹贴面。
一、材料质量要求
1.橱柜制作与安装所用材料的材质和规格、燃烧性能等级和含水率及人造板的甲醛含量应符合设计要求及国家现行标准的有关规定。
2 .胶合板（或刨花板）应选择不潮湿且无脱胶开裂的板材，饰面板选择木纹流畅，色泽纹理一致、无疤痕、无脱胶空鼓的板材。
3 .配件主要有拉手、钱链，按设计要求安装。
二、工程质量要求与检验
（一）主控项目
（―）安装允许偏差和检验方法。
GB18580-2001人造板及其制品中甲醛释放限量标准
•2020/3/19
•9
•安徽省产品质量监督检验所
注意事项：
一、检查仪器气密性 注意各连接口是否有汽泡外溢。
二、甲苯的空白试验 市售甲苯可能有一定的本底值（甲醛）， 每批甲苯都要做空白试验。
•2020/3/19
•10
•安徽省产品质量监督检验所
测定甲醛水溶液的浓度：
一、碘量法 在氢氧化钠溶液中，游离甲醛被氧化成甲酸， 进一步再生成甲酸钠 ，过量 的碘生成次碘酸 钠 和碘化钠 ，在酸性溶液中又还原成碘 ，用 硫代硫酸钠滴定剩余的碘 ，测得游离甲醛含 量。
•2020/3/19
•26
•安徽省产品质量监督检验所
在显示公式和显示R平方值（直线相关系数）前点一下，勾上。 点确定。好了，现在公式和相关系数都出来了。
•2020/3/19
•27
•2020/3/19
•15
•安徽省产品质量监督检验所
标准曲线的绘制：
一、把 0,5,10,20,50和 100ml的甲醛校定溶液分别 移加到100mL容量瓶中，并用蒸馏水稀释到刻 度 。 然后分别取 出 10mL溶 液 ，按二所述方 法进行光度测量分析 。根据甲醛浓度 (0-0.015mg/mL之间)吸光情况绘制标准曲线。 斜率由标准曲线计算确定，保留四位有效数字 。
GB18580-2001人造 板及其制品中甲醛释放
限量标准
•安徽省产品质量监督检验所
室内装饰装修用人造板及其制品中甲醛释放量应符合表 1 的规定:
表 1 人造板及其制品中甲醛释放量试验方法及限量值
≤ 9mg/100g 可直接用于室内
E1
中密度纤维板、高密度纤维板、刨花板、定向刨花板 穿孔萃取
等
法
≤ 30mg/100g
空心刨花板. 标准
空心刨花板的标准如下：
1.尺寸及公差：长度和宽度的尺寸偏差应不超过±5mm，厚度的
尺寸偏差应不超过±0.5mm。
2.外观质量：板材表面应光滑、洁净，无明显的杂质、污迹和缺
陷；板材的边缘应平直、整齐，无明显的弯曲和变形。
3.厚度偏差：厚度偏差应在规定厚度的±0.5mm范围内；厚度不
均匀度应不超过±8%。
4.密度和强度：密度应不小于450kg/m³；内结合强度应不小于
0.4MPa；静曲强度应不小于15MPa；握螺钉力应不小于700Nm。
5.吸水厚度膨胀率：吸水厚度膨胀率应不大于10%；在24小时吸
水厚度膨胀率试验中，试件的最大厚度变化值应不大于试件原
厚度的10%。
6.甲醛释放量：甲醛释放量应不大于1.5mg/L（E1级）或不大于
0.5mg/L（E0级）。
人造板材有害物质检测方法
6 甲醛释放量按下式计算，精确至0.01mg/L。 c=f（As-Ab）
式中：c — 甲醛浓度，mg/L； As — 待测液的吸光度； Ab — 蒸馏水的吸光度； f — 标准曲线的斜率，mg/mL。
五、 穿孔萃取法测定中密度纤维板、高密度 纤维板、刨花板、定向刨花板等甲醛含量
按《人造板及饰面人造板理化性能试验方法》 GB/T 17657-2013规定进行
在分光光度计上412nm处，以蒸馏水作为对 比溶液，调零，用0.5cm光程的比色皿测定萃取 液的吸光度As，同时用蒸馏水作空白试验，确定 空白值Ab，计算结果精确至0.01mg。
六、例题 1. 细木工板样品平衡处理时，温湿度要求是：（ ） A: 相对湿度（65±5）%、温度（20±2）℃； B: 相对湿度（65±5）%、温度（20±1）℃； C: 相对湿度（65±3）%、温度（20±2）℃； D: 相对湿度（65±3）%、温度（20±1）℃。
2 标准曲线的绘制
把0、5、10、20、50和100mL的甲醛校定 溶液分别移加到100mL容量瓶中，并用蒸馏水稀 释至刻度。然后分别取出10mL溶液，进行比色 分析。绘制标准曲线，计算斜率，保留四位有效 数字。
曲线斜率每月校正一次，新配制乙酰丙酮、 乙酸铵溶液时必须校正。
3. 样品制备 试件被测表面积450cm2，四周用不含甲醛的
3 试件含水率测定
称取试件（m0）50g，在温度（103±2℃） 条件下烘干至恒重，放置在干燥器内冷却，防止 从空气中吸收水分，冷却至室温后称量（m1）， 精确至0.01g，前后相隔6h两次称量所得的试件 质量差小于试件质量的0.1%，即视为试件质量恒 定。则试件含水率H为（精确至0.1%）：
H m0 m1 100 （%） m1
浅析刨花板新旧标准的主要差异
２８《中国人造板》２０１６／０７标准化STANDARDIZATION 标 准浅析刨花板新旧标准的主要差异杨 渊深圳拓奇智造家居新材料股份有限公司，广东 深圳 ５１８１７２摘要：新版刨花板标准GB/T 4897—2015《刨花板》已正式发布实施。
本文对新旧两版刨花板标准的主要差异进行分析，并对新标准中部分内容进行探讨。
关键词：刨花板；标准中图分类号：TS67 文献标志码：B 文章编号：1673-5064（2016）07-0028-05Ｍａｊｏｒ Ｄｉｆｆｅｒｅｎｃｅｓ ｂｅｔｗｅｅｎ Ｎｅｗ ａｎｄ Ｏｌｄ Ｐａｒｔｉｃｌｅｂｏａｒｄ ＳｔａｎｄａｒｄｓYang Y uanShenzhen Tuoch Smart Household New Materials Corp., Shenzhen, Guangdong 518172, ChinaAbstract: New standard of the particleboard has been offi cially released and implemented by the state. This article attempted to analyze the major differences of the new and old standards, and focused on the discussion on the new standard.Key words: particleboard; standardＧＢ／Ｔ ４８９７—２００３《刨花板》自发布以来，对我国刨花板行业的产品质量提高、市场规范化发展等发挥了重要作用。
但标准已实施多年，某些性能指标要求已不适应行业发展和市场需求，全国人造板标准化技术委员会组织有关单位对该标准进行了修订，修订后的标准ＧＢ／Ｔ ４８９７—２０１５《刨花板》已于２０１６年２月１日正式实施。
ＧＢ／Ｔ ４８９７—２０１５技术内容主要是根据我国刨花板行业现状和特点 ，修改采用ＩＳＯ １６８９３—２：２０１０ Ｗｏｏｄ—ｂａｓｅｄ ｐａｎｅｌｓ． Ｐａｒｔｉｃｌｅｂｏａｒｄ． Ｐａｒｔ ２： Ｒｅｑｕｉｒｅｍｅｎｔｓ。
