水下混凝土灌注记录(含计算公式)
水下混凝土灌注记录(含公式)
砼面 标高 （m）
导管 埋深 （m）
拆管 平均 长度 断面尺寸 （m） （m）
实测 塌落度 （mm）
12.61 14.95 17.32 19.97 22.62 25.27 27.92 30.57 33.22 35.87
7.5 4.8 5.2 5.8 5.5 5.1 4.8 5.4 5.1 4.7
5 2 2 3 3 3 2 3 3 2
1.23 1.23 1.22 1.21 1 1.21
200 210 190 210 210 210 200 190 200 210
试块 留置
有见证标养
试验报告试块编号
项目技术负责人：
质检员：
施工员：
年 月 日
市政基础设施工程
水下混凝土灌注记录
第 工程名称 单位工程名称 桩(槽)编号 设计桩∕ 墙顶标高（m） 护筒（导墙） 顶标高（m） 钢筋笼顶/ 底标高（m） 1-4 33.821 36.150 34.821 理论混凝土 量（m3) 设计桩∕墙底 标高（m） 验收时孔／槽 底标（m） 灌注前孔／槽 底标高（m） 合计混 凝土实 灌 （m3) 9 12 15 18 21 24 27 30 33 36 护筒 （导 墙）顶 到砼面 高度 （m） 23.54 21.20 18.83 16.18 13.53 10.88 8.23 5.58 2.93 0.28 承包单位 分包单位 34.07 3.821 3.700 3.669 设计混凝土等级 设计桩直径/槽 长、宽尺寸（m） 混凝土供应单位 设计配合比编号 水下C30 1.0 广州市砼盛混凝土 有限公司 \ 浇注过 程中出 现问题 及处理 情况 无 无 无 无 无 无 无 无 无 无 市政施—23 页，共 页
护筒 导管 （导墙） 混凝土 浇注起 止时间 长度 顶到导管 实灌量 （m） 顶面高度 （m3) （m） 22:45 - 22:52 22:58 - 23:04 23:10 - 23:16 23:23 - 23:30 23:37 - 23:44 23:50 - 23:56 0:03 0:16 0:29 0:43 - 0:10 - 0:22 - 0:36 - 0:50 31 26 24 22 19 16 13 11 8 5 0.3 0.4 0.4 0.5 0.4 0.3 0.4 0.4 0.3 0.5 9 3 3 3 3 3 3 3 3 3
钻孔桩水下混凝土灌注记录
钻孔桩水下混凝土灌注记录一、工程概况本次灌注的钻孔桩位于_____工程的_____部位，桩号为_____，设计桩径为_____m，设计桩长为_____m。
桩身混凝土强度等级为_____，采用_____配合比。
二、施工准备1、灌注设备采用_____型号的混凝土搅拌车运输混凝土，每车容量为_____m³。
灌注使用_____型号的导管，导管内径为_____mm，壁厚为_____mm，节长分别为_____m、＿____m、＿____m等，配备_____套导管接头和密封圈。
导管使用前进行了水密承压试验，试验压力为_____MPa，持续时间为_____min，导管无渗漏现象。
2、混凝土原材料水泥：采用_____品牌的_____强度等级水泥，其性能指标符合_____标准要求。
砂：选用_____产地的中砂，细度模数为_____，含泥量为_____%，符合_____标准要求。
石子：采用_____产地的_____mm 连续级配碎石，含泥量为_____%，针片状颗粒含量为_____%，符合_____标准要求。
外加剂：使用_____品牌的_____外加剂，其性能指标符合_____标准要求。
水：采用_____水源，符合混凝土拌合用水标准。
3、混凝土配合比设计配合比为：水泥：砂：石子：水：外加剂＝＿_____：＿_____：＿_____：＿_____：＿_____。
施工配合比根据现场原材料的含水率进行调整，调整后的配合比为：水泥：砂：石子：水：外加剂＝＿_____：＿_____：＿_____：＿_____：＿_____。
三、灌注过程1、首批混凝土灌注计算首批混凝土灌注量，根据公式 V ＝πD²/4 × （H1 ＋ H2) ＋πd²/4 × h1 ，其中 D 为桩孔直径，H1 为桩孔底至导管底端间距，H2 为导管初次埋置深度，d 为导管内径，h1 为桩孔内混凝土达到埋置深度H2 时，导管内混凝土柱平衡导管外（或泥浆）压力所需的高度。
水下混凝土灌注检查记录
长度（m）
盘数
数量（m3）
累计数量
（m3）
01：35
5.30
4.90
1
3.00
1
5.5
5.5
钢筋位置符合设计要求、灌注过程正常
02:05
11
钢筋位置符合设计要求、灌注过程正常
02：40
16.25
2.90
2
6.00
1
5.5
16.5
钢筋位置符合设计要求、灌注过程正常
02：40
18.2
2.90
1
3.00
1
1.2
17.7
钢筋位置符合设计要求、灌注过程正常
施工单位自检意见：
检查合格
记录人：况崇鑫
质检工程师：彭鹏年 月 日
监理单位意见：
同意，施工单位检查意见
监理工程师：何祖明
总监理工程师：牟永洪年 月 日

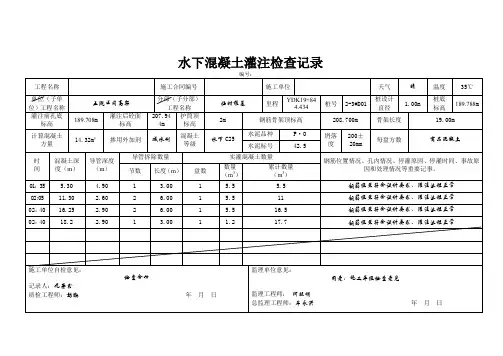

水下混凝土灌注检查记录
编号：
工程名称
施工合同编号
施工单位
天气
晴
温度
35℃
单位（子单位）工程名称
五溉区间高架
分部（子分部）工程名称
临时桩基
里程
YDK19+844.434
桩号
2-3#D01
桩设计
直径
1.00m
桩底
标高
189.788m
灌注前孔底标高
189.708m
灌注后砼面标高
207.944m
护筒顶标高
2m
钢筋骨架顶标高
208.700m
骨架长度
19.00m
计算混凝土方量
14.32m³
掺用外加剂
减水剂
混凝土等级
钻孔桩水下混凝土灌注记录
钻孔桩水下混凝土灌注记录一、引言在当今的建筑工程中，钻孔桩水下混凝土灌注技术是一种广泛应用的基础处理方法。
它具有提高地基承载力、减少沉降量、抗震能力强等优点，因此在各类建筑和基础设施项目中得到广泛应用。
本文将详细阐述钻孔桩水下混凝土灌注的记录及其注意事项。
二、准备工作1、设计和勘察：在施工前，必须进行充分的设计和勘察工作，了解地质条件、土壤类型和地下水位等情况，以便确定合适的施工方案。
2、设备检查：确保所有施工设备（如钻机、水泵、混凝土搅拌站等）都处于良好状态，并准备好必要的维修工具。
3、场地清理：清除钻孔范围内的杂物和障碍物，确保施工场地平整。
4、材料选择：根据设计要求选择合适的水泥型号、骨料和添加剂，确保混凝土的质量和强度。
三、钻孔施工1、钻孔定位：根据设计要求，使用全站仪等测量设备进行钻孔定位，确保钻孔位置准确。
2、钻孔施工：根据地质条件选择合适的钻头和钻进参数，确保钻孔质量和深度满足设计要求。
3、孔底清理：在钻孔完成后，使用空压机或水泵清除孔底沉渣和积水。
四、水下混凝土灌注1、混凝土配合比设计：根据设计要求和实验数据，确定合适的混凝土配合比，以确保混凝土的流动性、抗压强度和耐久性满足要求。
2、混凝土拌制：在拌制混凝土时，应严格控制水泥、骨料和水的用量，确保混凝土的质量。
3、混凝土灌注：通过导管将混凝土灌注到钻孔中，灌注过程中应保持导管埋深在合理范围内，并确保混凝土面高度一致。
4、灌注记录：在灌注过程中，应做好记录工作，包括混凝土面高度、导管埋深、灌注量等数据，以便后续分析和处理。
五、注意事项1、在施工过程中，应随时监测地质变化情况，及时调整施工参数。
2、在灌注过程中，应避免出现导管堵塞或漏水等问题，如出现这些问题，应立即采取措施进行处理。
3、在灌注完成后，应进行桩基检测工作，以确保桩基的质量和承载力满足设计要求。
4、在整个施工过程中，安全是最重要的因素，必须采取必要的措施保障工人和设备的安全。
混凝土水下灌注桩方量计算
混凝土水下灌注桩方量计算计算公式体积（方量）=桩孔的截面积x（导管到孔底的距离(0.2~0.4m)+导管埋入混凝土中的深度(1m)）+导管内混凝土的高度（孔深/2.4)钻孔灌注桩的理论方量和充盈系数如何计算？2011-03-04 13:57FJSPJL520 | 分类：工程技术科学| 浏览6270次比如：有效桩长30米，桩径0.6米，超灌高度1.5米，充盈系数按1.1.现场资料和实际控制怎么计算理论方量和实际混凝土量？是否包括超灌高度？（30+1.5）*3.14*0.3*0.3=理论方量，（30+1.5）*3.14*0.3*0.3*1.1=实际控制混凝土量这么算是否对？这个问题有什么理论根据支持吗？请高手赐教。
简化这个问题，就是说理论方量计算时是否要加上超灌高度？因为这个涉及到充盈系数的大小。
谢谢！提问者采纳2011-03-16 13:38有效桩长不知道是怎么出来的，是你在灌注完混凝土以后，测出来的么？算实际方量最准确的就是：{（设计桩顶标高—浇注完毕以后的实测桩顶标高）+设计桩长}乘以截面积=实际浇注的混凝土放量而计算理论方量=（设计桩长+超灌高度1.5m）*截面积=计算放量。
报混凝土的时候为了防止不足，有些人混在计算方量的前提上乘以一个充盈系数1.1.。
希望给你的回答满意钻孔灌注桩的理论方量和充盈系数如何计算？2011-03-04 13:57FJSPJL520 | 分类：工程技术科学| 浏览6271次比如：有效桩长30米，桩径0.6米，超灌高度1.5米，充盈系数按1.1.现场资料和实际控制怎么计算理论方量和实际混凝土量？是否包括超灌高度？（30+1.5）*3.14*0.3*0.3=理论方量，（30+1.5）*3.14*0.3*0.3*1.1=实际控制混凝土量这么算是否对？这个问题有什么理论根据支持吗？请高手赐教。
简化这个问题，就是说理论方量计算时是否要加上超灌高度？因为这个涉及到充盈系数的大小。
混凝土初灌量计算
① 砼初灌是水下桩砼灌注的关键环节，初灌后导管埋深≥0.8m ，初灌量根据导管底部距孔底0.5m ，不同桩径按公式分别计算，采用不同的初灌斗进行灌注。
初灌砼量计算按下式计算：D V 4π≥2h 2k+4πd 2h 1初灌量计算示意图（图6－9）式中： V －混凝土初灌量（m 3）；D －桩孔直径（m ）；h 2－导管埋管深度，一般不小于0.80（m ）；d －导管内径，取0.25m 或0.30m ；k －混凝土充盈系数，岩溶区取1.3；h 1－孔内砼达到埋管高度时，导管内砼柱与导管外水柱压力平衡所需的高度（m ），即：h 1 = （h-h 2）cw γγ 式中： h －桩孔内液面至孔底深度（m ）；γw －泥浆比重（KN/m 3）；γc －砼比重（KN/m 3）。
②本项目暂按桩长6-30m估算，计算出桩径φ1000、1200、1400、1600、1800、2000mm的初灌注量分别为1.00 m3、1.50 m3、1.90 m3、2.50 m3、3.20 m3、3.60m3。
因此，现场准备数个1.0m3、1.5 m3、2.5 m3初灌斗，根据桩孔初灌量大小选择使用；同时，采用砼泵连续向初灌斗内输入砼。
③混凝土灌注斗用4－6mm钢板制作，有足够的刚度，不漏浆、不挂浆，灌注时泄流顺畅；灌注斗下部锥体夹角不大于800，与导管的连结可靠。
（4）隔水塞和砼初灌①本项目采用球胆作为隔水塞。
初灌前，将隔水塞放入导管内，压上灌注斗底部导管口盖板，然后倒入砼；待砼量灌注斗内砼满足初灌量时，提升导管口盖板，此时砼即压住球胆冲入孔底。
初灌砼灌注球胆见图6－10示。
初灌砼灌注球胆示意图（图6－10）②灌注球胆随砼灌入孔后，其可能浮出孔口，可重复利用，破损漏气的球胆不再使用。
水下混凝土灌注记录表
配合比
水泥：砂：砾石：
水：外掺剂
总盘数
时间
总孔深
（A）
（m）
基准面到混凝土顶面高程B
（m）
混凝土
浇筑厚度
（m）
导管
总长
（m）
基准面至导管顶面高度（m）
导管
埋深
重要
记录
1
2
3=1-2
4
5
6=4-(2+5)
自检结论：
质检工程师：日期：
监理意见：
旁站监理：日期：
水下混凝土灌注记录表
施工单位：合同号：
监理单位：编 号：
分项工程名称
施工时间
桩号及部位
检验时间
墩（台）号
桩位编号
桩径（m）
设计孔底标高(m)
灌注前孔底高程(m)
护筒顶高程（m）
钢筋骨
塌落度（mm）
每盘混凝土数量(m3)
计算混凝土数量(m3)
实灌混凝土数量(m3)
灌注桩砼的初灌量计算
此处导管内砼压强等于导管外泥浆压强，
2.2.6.1-3
即r2×g×h1= r1×g×[H-(H1+H2)]
则h1=[H-（H1+H2）] ×r1/r2
水下砼灌注前，应对不同孔径、有效桩长分别计算出砼的初灌量，计算公式如下：
V=D²π/4(H1+H2)K+d²π/4h1= D²π/4(H1+H2)K+d²π/4 [H-（H1+H2）]r1/r2
V-初灌量（m³） D -钻孔直径（m） d -导管内径（m）
H1-导管底端距孔底距离，取0.5m H2-导管埋入混凝土深度，取1.0m H-钻孔深度（m）
K-充盈系数，取 1.10 r1-泥浆比重，取1200kg/m ³r2-混凝土比重，取2400kg/m3
注：1.待初灌量足够后，才可剪断隔塞铁丝，初灌量要求满足导管埋入混凝土深度1m以上；
2.混凝土灌注过程中，导管埋入混凝土面的深度宜为2-6m，严禁将导管提出混凝土面，导管应勤提勤折，一次提管折管长度不得超过4m；
3.钻孔桩混凝土灌注充盈系数为不小于1.10；
4.混凝土灌注过程中应经常测定和控制混凝土面上升情况，当混凝土灌注高度达到设计要求标高时，应经测定确认才可停止灌注；
5.工程桩顶混凝土超灌高度为1.0m；(Ⅰ标为1.5m)
6.混凝土灌注结束后，应将桩顶以上至地面空孔部份用废渣或矿渣进行回填，并重新用混凝土将孔口封住，以保证车辆运行安全、畅通。
感谢您的支持与配合，我们会努力把内容做得更好！。
