氧化铝焙烧炉主炉温度控制回路设计成员：设计类型：过程控制工程课程设计二〇一五年十二月六日摘要氧化铝焙烧炉主炉温度是氧化铝焙烧过程中非常重要的一个控制点，影响温度的主要因素是燃料流量，燃料流量的大小通过阀门开度进行控制，为了达到控制目的，需要设计合适的控制回路，实现焙烧炉温度的稳定控制。
氧化铝焙烧的主要工艺参数是灼烧温度．灼烧温度的高低与稳定与否直接决定着氧化铝的出厂质量，所以稳定控制氧化铝灼烧温度是保证氧化铝生产质量的主要途径。
本文以氧化铝焙烧生产过程控制系统为背景，开展了氧化铝焙烧生产过程控制策略的研究和控制系统的设计以及器件的选型。
关键词：氧化铝焙烧；器件选型；串级控制系统；PID 参数整定组员分工：蓝冠萍：仿真与控制回路设计、论文的撰写与排版段秀花：仿真与控制回路设计、论文排版蔡惠菁：论文资料汇总、论文的图片文字检查一、氧化铝生产工艺生产氧化铝的方法大致可分为四类：碱法、酸法、酸碱联合法与热法。
目前工业上几乎全部是采用碱法生产。
碱法有拜耳法、烧结法及拜耳烧结联合法等多种流程。
目前，我国氧化铝工业采用的生产方法有烧结法，混联法和拜耳法三种，其中烧结法占20.2％，混联法占 69.4％，拜耳法占 10.4％虽然烧结法的装备水平和技术水平在今年来有所提高，但是我国的烧结技术仍处于较低水平。
而由于拜耳法和烧结混合法组成的混联法，不仅由于增加了烧结系统而使整个流程复杂，投资增大，更由于烧结法系统装备水平和技术水平不高，使得氧化铝生产的能耗增大，成本增高，降低我国氧化铝产品在世界市场上的竞争力。
拜耳法比较简单，能耗小，产品质量好，处理高品位铝土矿石，产品成品也低。
目前全世界90％的氧化铝是用拜耳法生产的。
拜耳法的原理是基于氧化铝在苛性碱溶液中溶解度的变化以及过氧化钠浓度和温度的关系。
高温和高浓度的铝酸钠溶液处于比较稳定的状态，而在温度和浓度降低时则自发分解析出氢氧化铝沉淀，拜耳法便是建立在这样性质的基础上的。
焙烧炉操作规程
第二章焙烧主控操作规程焙烧炉主控操作规程一．主要职责及任务1.负责把氢氧化铝焙烧成合格的氧化铝。
2.作为车间生产控制中心，是班组各项工作的中心调度，负责班组内部工作的协调，负责班组各项工作的汇总、反馈，负责对外工作的联系汇报，负责外部信息的收集及传达。
班长不在时行使班长的权利，负责班长的工作。
3.负责通过计算机中心远程开启设备，调整焙烧炉各参数，使之保持正常值。
4.严格执行上级下达的技术经济指标，降低消耗，提高经济效益。
5.严格执行各项规章制度，认真填写岗位交接班记录和各项操作记录。
6.负责本岗位所有设备和环境卫生的清理及各种工器具的管理工作。
二、工艺流程及原理工业生产的湿氢氧化铝一般含有6～8%的附着水。
在焙烧过程中，当氢氧化铝受热达到100℃以上时，附着水即被蒸发脱除，当温度达到225℃时，氢氧化铝先脱掉两个分子的结晶水，变成一水软铝石；继续加热到500℃～560℃时，一水软铝石又脱掉最后一个分子的结晶水，变成无水的r-AL2O3。
脱水反应式如下：225℃AL2O3.3H2O======= AL2O3.H2O+ 2H2O500℃～560℃AL2O3.H2O===========r-AL2O3+ H2O在500℃～560℃温度下焙烧得到的r-AL2O3是很分散的结晶质的氧化铝，需要进一步提高焙烧温度，才能结晶并且长大为粗颗粒。
将r-AL2O3加热至900℃时，它开始转变为α-AL2O3，此时转化速度很慢，提高温度则转化速度加快。
在1050℃～1200℃下维持足够的时间r-AL2O3才完全转变为α-AL2O3。
从成品过滤送来的氢氧化铝（含水率≤5%）卸入L01给料仓（Ф3000×8200mm）经棒式阀卸到电子计量给料机(DEM1480),计量后送入螺旋给料机（Ф600×3200mm）.螺旋给料机将氢氧化铝送入文丘里闪速干燥器。
从P02顶部排出的烟气（320℃）经烟道进入文丘里闪速干燥器的地步和氢氧化铝混合进行热交换，氢氧化铝附水在闪速干燥器内蒸发干燥。
焙烧炉简介
-8-
介绍完毕
焙烧小组 2011年11月
-9-
工艺特点 焙烧温度/℃ 焙烧时间 系统压力/MPa 控制水平 热耗/（GJ/t） 电耗/（kwh/t） 废气/（mg/m3）
— 1200 45min — 低 4.50 — —
产能调节范围/%
30~100
46~100
60~100
—
-3-
焙烧炉工艺流程图
-4-
焙烧炉结构图
-5-
焙烧系统物料和热量平衡模型
AH
AH
AO
焙 烧 系 统 废气 系统散热 冷却水
重油
蒸汽 空气
焙 烧 系 统
AO 废气
重油 蒸汽 空气 冷却水
物料平衡模型
热量平衡模型
-Байду номын сангаас-
氢氧化铝的焙烧机理
-7-
焙烧炉主要工艺技术指标
焙烧炉主要工艺技术指标及控制范围 指标名称 重油单耗（kg/t-AO） AO灼减（%） AO -45μm （%） 破损率（%） 焙烧铝氧SiO2增值（%） 电收尘出口含尘量（mg/Nm3） 控制范围 ＜ 82 0.70~1.00 ≤18 ≤14 ≤0.003 ≤80
与回转窑相比，流态化焙烧炉①热效率高、热耗低；②产品质量好；③ 投资少；④设备简单、寿命长、维修费用低。 20世纪80年代以来，国外新建氧化铝厂基本上都采用了流态化焙烧炉。 我国1984年从德国引进第一台1300t/d的美铝闪速焙烧装置，相继又引 进丹麦史密斯公司的五套气态悬浮焙烧装置、两套德国鲁奇公司的循环 焙烧装置。
-2-
焙烧炉的种类和历史
各种类型焙烧装置性能比较
炉 型 流程及设备 闪速焙烧炉 文丘里和流化床干燥 脱水，载流预热闪速 焙烧，流化停留槽保 温，三级载流冷却加 流化床冷却 闪速焙烧加停留槽 980~1050 15~30min 0.18~0.21 高 3.096 20 ＜50 循环焙烧炉 一级文丘里干燥脱 水，一级载流预热 ，循环流化床焙烧 ，一级载流冷却加 流化床冷却 循环焙烧 950~1000 20~30min 约0.3 高 3.075 20 ＜50 悬浮焙烧炉 文丘里和一级载流 干燥脱水，悬浮焙 烧，四级载流冷却 加流化床冷却 稀相悬浮焙烧 1150~1200 1~2s -0.055~0.065 高 3.075 ＜18 ＜50 回转窑 窑内集干燥、脱 水、焙烧、冷却 、加冷却机冷却
高温氧化铝焙烧过程的控制问题
高温氧化铝焙烧过程的控制问题作者：于江来源：《中国化工贸易·中旬刊》2018年第05期摘要：在我国社会经济快速发展的背景下，人们对铝元素的使用量逐渐增加，使得氧化铝分解生产工作变得至关重要，高温氧化铝焙烧就是其中一种方法，但是此种方法在使用过程中还存在一些问题，使得氧化铝焙烧质量无法得到提升。
基于此，本文就对高温氧化铝焙烧过程的控制问题进行探究，以期为高温氧化铝焙烧工作提供参考依据。
关键词：高温氧化铝；焙烧工艺；调节控制；自动提温在我国社会经济快速发展的背景下，科学技术行业发展迅猛，对高温氧化铝的使用量逐渐增加，高温氧化铝外表为白色无定型粉状，是一种高硬度的化合物，具有流动性好、稳定性强等众多特点，所以在很多行业中都被广泛使用。
基于此，本文就对高温氧化铝焙烧工艺进行阐述，并提出具体调节控制对策，以期保证高温氧化铝焙烧工作质量。
1 高温氧化铝焙烧的工艺过程1.1 稳定供燃重油温度高温氧化铝在焙烧过程中，最重要的一个环节就是重油供燃，此环节直接关系到高温氧化铝焙烧工作质量，但是此环节在运行中经常会出现不稳定问题，针对此种情况，相关人员就需要稳定供燃重油温度，具体可以从以下几个方面展开：第一，相关人员需要合理设置供燃重油回路系统的参量，完善油路系统，让供油工作进行过程中可以依次经过提温控制、恒温控制等多项工作。
第二，相关人员需要在窑油路中设置一个电加热器装置，使用电加热器装置对窑油路中的油温进行控制，保证内部油温稳定，符合要求。
第三，相关人员还需要改变供燃重油的生产负荷，对供燃重油的生产符合重新设计，在设计过程中根据增加现实情况考虑，从而保证供燃重油温度可以自动调节，提高内部温度的稳定性，满足高温氧化铝焙烧工作需求。
1.2 窑内温度调节高温氧化铝在展开焙烧工作时，需要经过窑尾加料系统，在此环节，相关人员一旦操作不当，就会导致窑内温度出现不稳定，影响高温氧化铝焙烧工作质量。
针对此种情况，相关人员就需要对高温氧化铝焙烧工作的窑内温度进行调节控制，具体可以从以下几个方面展开：第一，相关人员需要加强物料恒量控制工作，在进行物料恒量控制时，始终需要以计量控制单位为主，然后采取裙式喂料机进行下料工作，保证下料量符合要求，能够做到均匀补充调料。

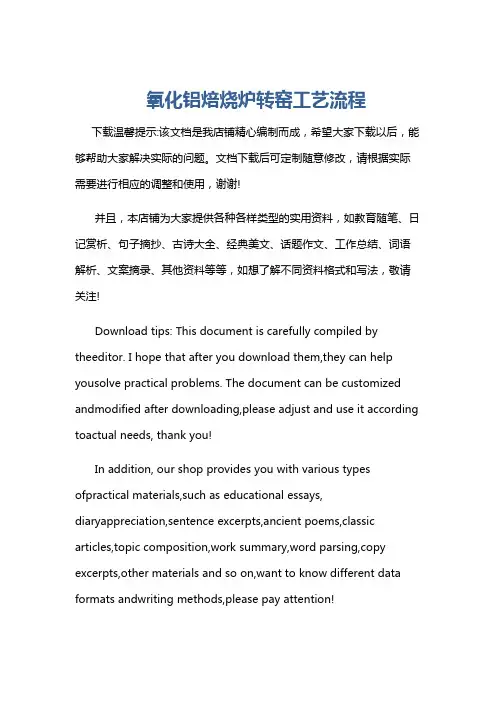

氧化铝焙烧炉转窑工艺流程
