装卸货平台设计

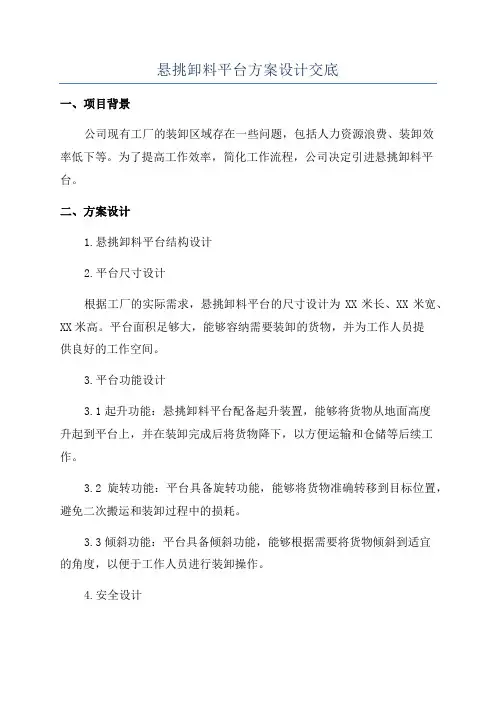

悬挑卸料平台方案设计交底
悬挑卸料平台方案设计交底一、项目背景公司现有工厂的装卸区域存在一些问题，包括人力资源浪费、装卸效率低下等。
为了提高工作效率，简化工作流程，公司决定引进悬挑卸料平台。
二、方案设计1.悬挑卸料平台结构设计2.平台尺寸设计根据工厂的实际需求，悬挑卸料平台的尺寸设计为XX米长、XX米宽、XX米高。
平台面积足够大，能够容纳需要装卸的货物，并为工作人员提供良好的工作空间。
3.平台功能设计3.1起升功能：悬挑卸料平台配备起升装置，能够将货物从地面高度升起到平台上，并在装卸完成后将货物降下，以方便运输和仓储等后续工作。
3.2旋转功能：平台具备旋转功能，能够将货物准确转移到目标位置，避免二次搬运和装卸过程中的损耗。
3.3倾斜功能：平台具备倾斜功能，能够根据需要将货物倾斜到适宜的角度，以便于工作人员进行装卸操作。
4.安全设计4.1防护装置：悬挑卸料平台配备物料防护装置，以确保装卸过程中货物的稳定和安全。
4.2安全操作指引：为了保障工作人员的安全，制定详细的操作指引，告知工作人员正确的操作方法和注意事项。
4.3安全提示标识：在悬挑卸料平台的显著位置设置安全提示标识，提醒工作人员注意安全。
三、交底内容1.方案设计背景和目的说明：解释公司引进悬挑卸料平台的背景及目的，即提高工作效率和简化工作流程。
2.悬挑卸料平台的结构设计：介绍悬挑卸料平台的结构设计，包括钢梁、钢柱等具体构件的选择和设计。
3.平台尺寸设计：说明平台的尺寸设计思路和考虑因素，保证平台大小适合工厂的实际需求。
4.平台功能设计：列举平台的功能设计，包括起升、旋转、倾斜等功能，以及功能的实现方式。
5.安全设计：详细介绍平台的安全设计措施，包括防护装置、安全操作指引、安全提示标识等。
6.交底要求：要求工作人员在装卸过程中严格按照操作指引和注意事项进行操作，确保安全和工作效率的统一，并向监督人员提供相应的操作培训证明。
四、预期效果通过引进悬挑卸料平台，预计可以达到以下效果：1.提高装卸作业效率，节约人力资源。
装卸货平台设计规范
装卸货平台设计规范在物流园或工厂内经常装卸车的场所拥有一个下沉式卸货平台是非常实用的，它在物流出入货物的时候起着举足轻重的作用，而拥有一个合理科学的货物装卸平台设计更是锦上添花，此外亦可考虑使用装卸货升降平台，使下沉式卸货平台安装于仓库之外成为可能。
使用装卸货间的一大好处是简化并加快主体建筑的施工，对于已建成的建筑，使用装卸货物间同样可以达到节约基础和建筑的成本。
装卸泊位数量根据使用要求确定，应符合实际交通运输情况进行下沉式卸货平台设计，以保证泊数量合理且花费较小。
泊车位之间的中心线距离建议至少为3.5m，如考虑同时开启车门，泊车位之间的中心线距离可为4m。
每一停车泊位的门面尺寸应满足必要的卸货设备在平台与车辆之间进出，门高不宜低于2.5m，门宽以3m为宜，此尺寸对需将集装箱尾端倒入下沉式卸货平台的场合尤为重要。
装卸泊位的平面布置是由实际场地情况决定，一般货物车辆垂直于装卸货物平台布置，便于车辆倒车停靠在泊位内。
如果场地有限，为了保证车辆有足够的回车半径，货物车辆亦可与平台成一定的角度布置，锯齿型布置，但这种布置方式要占用仓库的较大的内部空间。
有时候，我们为了减少物料搬运装卸成本，而将货物装卸平台的位置选择有一定的要求。
据专业人士的分析，其一，下沉式卸货平台应考虑尽量缩短搬运工具/车辆在厂内的行驶距离。
其二，下沉式装卸平台的宽度和高度设计一定要合理科学，要以大多数车辆的高度和宽度为中心。
很多人都知道，装卸货平台的设计是整个设施流程设计的重要组成部分。
从理论上来讲，装卸货升降平台是物料在设施流通程序的起点和终点，它将物料在室内流通与对外运输结合在一起，所以它必须与整个设施系统的效率相匹配，才能保持整个企业的高生产力。
仓库卸货平台设计
仓库卸货平台设计
仓库的卸货平台一般分为电动固定、手动固定、大型移动三种规格，都是为了方便叉车直接将货物从仓库运送到车厢上；后两种不需要放在基坑里。
安装使用电动固定式卸料平台，应先预埋基坑，再安装卸料平台。
电动升降平台的基坑如何设计？
——预埋基坑包括:挖坑位、浇筑水泥、预埋角钢、预埋管道。
基坑用于卸货平台设备，基坑尺寸略大于设备尺寸。
对于基坑的具体尺寸，需要先确定多荷载的卸货平台的尺寸。
考虑到墙体和卸货平台的使用和安装，需要在基坑两侧预留防撞块，防撞块的厚度要适中或不要太厚，影响上下调整距离。
卸货平台属于载荷提升设备，每次换班前或换班后都要给设备的运动部件加润滑油，保证运动部件上有足够的润滑油，避免失油造成磨损。
卸货平台液压系统是一种高集成度的液压站，质量可靠、经久耐用、易于维护。
如果在使用过程中发现卸货平台升起不到位，液压站噪音很大，可能是油箱缺油，要将油箱补充到油箱的4/5位置(此时平台高度要降到地面位置)。
液压系统的液压油在使用一定时间后，由于液压油在长期高温高压运行下的变质和高压油泵在高速运行下的磨损，附着在液压油上的金属粉末会造成液压系统的循环磨损。
请在正常使用的六个月内，将旧的液压油完全排空，并更换新的液压油。
如果液压系统需要检修，需要拆卸系统的任何零件，将升降台降到较低的位置，待压力完全释放后，再拆卸油管系统。
卸料平台施工方案(落地式卸料平台、悬挑式卸料平台)
卸料平台施工方案卸料平台是工地上常见的装卸货物的设施，主要分为落地式卸料平台和悬挑式卸料平台两种类型。
本文将分别介绍这两种卸料平台的施工方案。
落地式卸料平台施工方案基础施工在施工落地式卸料平台时，首先需要进行基础的施工工作。
基础应当选择承载能力强、耐久性好的混凝土材料，一般要求基础平整、牢固。
钢结构搭建搭建卸料平台的钢结构是关键的一步。
需要精确计算和加强连接处的结构以确保平台的稳固性。
同时，在搭建过程中要严格遵循安全操作规范，确保施工人员的安全。
设备安装安装卸料平台所需的卸料设备也是施工的关键环节。
在安装过程中，要注意设备与平台的连接方式，并且进行必要的测试以保证设备的正常运行。
检查和验收施工完成后，应当对整个卸料平台进行全面检查，并邀请相关部门对其进行验收。
只有通过验收，平台才能投入使用。
悬挑式卸料平台施工方案结构设计悬挑式卸料平台相比落地式卸料平台更为复杂，因此在施工前需要精确设计其结构，考虑到悬挑平台的承重和稳定性。
吊装施工悬挑平台的吊装工作是最具挑战性的环节之一。
需要使用专业的吊装设备和技术，确保平台的安全及稳固。
悬挑支撑悬挑平台的支撑也是施工中需要重点关注的部分。
支撑的牢固性和稳定性直接影响到整个平台的使用效果。
安全规范在悬挑平台的施工过程中，必须严格遵守安全操作规范，确保施工人员和周围环境的安全。
同时，要加强施工现场管理，避免发生意外事故。
结语以上是关于落地式卸料平台和悬挑式卸料平台施工方案的介绍，无论是哪种类型的卸料平台，施工过程中都需要严格按照相关规范和标准操作，确保平台的质量和安全性。
希望本文能对相关从业人员提供一定的参考价值。
卸货平台设计要求
卸货平台设计要求
卸货平台设计要求
随着物流业的发展，企业必须选择恰当的卸货平台设计手段来提升服务质量。
选择恰当的卸货平台设计，可帮助物流公司更好地完成卸货。
卸货平台的设计考虑了以下因素：
首先，卸载高度的选择。
为了降低机械化卸货损耗和提高锚地质量，卸货平台的设计应该考虑选择合适的卸载高度，使机械化卸货尽可能的接近地面。
其次，侧坡设计。
为了便于司乘人员和乘客入口出口和货物卸载，卸载平台的侧坡设计有助于提升服务质量，确保安全可靠。
此外，卸货口的布置。
针对不同的货物运送特点，卸货口布局设计是更好地利用有限的空间来安排多种类型货物，有效地满足需求，让服务更加全面灵活。
最后，装置界面的设计。
卸货平台的界面设计应以视觉仪表板的设计为主，让人们更方便的看清楚装置的运行状态。
以上就是卸货平台设计的几个要素，一套合理的卸货平台设计有许多好处，可帮助大大提高物流的服务质量，建立一个可持续的运营模式，更好地为企业服务。
装卸货平台设计5篇
装卸货平台设计5篇第一篇：装卸货平台设计装卸货平台设计本文旨在提供设计一个安全、高效的现代化装卸货平台的原则；重点在于以机动叉车或手动搬运车为主的托板运输的装卸货操作上。
典型的现代托板货物装卸平台包括一个高起的装卸货站台，一个作为站台与运输车辆之间连接浮桥作用的高度调节板和将货物搬运进出运输车辆的叉车或手动搬运车。
装卸货平台的设计是整个设施流程设计的重要组成部分。
装卸货平台是物料在设施流通程序的起点和终点，它将物料在室内流通与对外运输结合在一起，所以它必须与整个设施系统的效率相匹配，才能保持整个企业的高生产力。
装卸货平台亦是隐藏着许多危险的地方（包括叉车意外坠落平台等），故平台的安全设计必须与该设施的其它系统的高标准相匹配，重点考虑将这些危险降至最低，不能掉以轻心，以保障操作人员与生产安全。
地点的设计考虑装卸货平台位置的选择为减少物料搬运成本，平台的位置选择应考虑尽量缩短搬运工具/车辆在厂内的行驶距离。
在建筑物外将满载的运输车辆调动至指定地点远比将所载的物料逐托板搬运至室内指定地点容易。
平台位置的选择应充分考虑厂内生产流程及操作需要。
平台的布置有以下两种模式：-合并式：装货与卸货在同一平台（图一）；-分离式：装货与卸货在不同平台（图二）。
合并式平台常用于物流量不大的小型厂房，但因这种平台需同时完成两种功能，所以不可避免地增加了搬运工具/车辆在厂房内行驶的距离。
物料在厂房的一端进入生产线，而生产程序结束于另一端的厂房多设置分离式平台；这样可最大限度地缩短物料在厂房内流动的距离。
厂区交通流向的设计车辆转弯时，应设计使司机驾驶位处于内圈位置，使司机视野良好，便于控制车辆。
因此在设计厂内车辆行驶路线时，应使车辆在转弯时，司机位处于内圈位置。
右行道国家，司机位处于驾驶室左部，车辆行驶路线应设计成逆时针方向（图3）。
相反，左行道国家，司机位处于驾驶室右部，车辆行驶路线应设计成顺时针方向（图4）。
设计高效的车辆交通流向，应考虑下列因素：-进出厂主通道应宽阔至足以满足最长货车的转弯半径需要；从效率和安全性方面考虑，应使货车向前驶入厂房，而不是后退进厂。
大型卸货平台设计
大型卸货平台设计由于叉车往往无法直接进入运输车厢内把货物叉出，因此每次卸货都极不方便且效率太低，需要先将货物从车厢中卸到地面，然后用叉车运送至仓库。
建造大型卸货平台后叉车可通过平台进入车厢，极大的提高了卸货效率。
大型卸货平台设计需要进行可行性分析、经济实用性分析、建造场地空间分析、卸货能力分析和其它因素分析，按照钢结构设计规范进行结构设计。
ENT节能技术中心设计的大型卸货平台投入使用后，卸货效率和原来的卸货方式相比提高约3倍；解决了运输车辆长时间停在建造场地等待卸货的问题。
1前言大型卸货平台主要作为集装箱运输车辆停放后卸货使用，能够提高工作效率、节约成本;本文通过卸货平台设计过程的简单说明，介绍卸货平台设计中应该考虑的几点问题和解决方法。
2卸货方式改造原因传统卸货方式需要先将货物从车厢中卸到地面上，然后用叉车运送至仓库。
卸货效率比较低，卸货方法单一，需要投入较多的人力物力。
在建造高峰期时，经常有装载集装箱的货车停靠在场地，等待卸货。
小型建造场地，采用传统的卸货方式可以满足生产需要。
但大型航空港，采用传统方式卸货已经不能满足要求。
通过建造卸货平台来卸货可以提高卸货效率、节约成本且能够满足生产需要。
卸货平台建造完成后，可以通过卸货机器将货物直接输送到卸货平台上，然后用叉车运走;也可以把货物短时间存储在卸货平台上，缓解卸货压力；叉车还可以通过卸货平台将货物直接从集装箱中叉出，方便快捷。
3建造场地大型卸货平台设计过程3.1可行性分析（1）经济实用性分析a.大型卸货平台能够极大的缩短卸货周期，节约因运输车辆在建造场地长时间等待卸货而产生的费用。
b.大型卸货平台可以短期存放货物，极大的降低了在建造高峰期场地的卸货压力。
C.大型卸货平台可以容纳多台叉车同时作业，比传统的卸货方式灵活、易于操作。
（2）建造场地空间分析综合考虑卸货平台、卸货车停靠区和车辆周转区所需空间。
除此之外，必须考虑在建造高峰期卸货平台能否满足场地要求;将卸货平台放置于靠近主干道路、比较空旷且离仓库近的地方。
卸料平台专项方案
卸料平台专项方案一、方案背景卸料平台也称为卸料站，是用于装卸货物的设备，广泛应用于汽车、火车、船舶等领域。
卸料平台的设计方案需要考虑许多因素，如载荷能力、平台总高度、卸载速度、运行可靠性等等。
本文将引入一种基于液压平台的卸料平台设计方案，以满足客户的各项需求。
二、方案设计1.液压系统设计液压卸料平台采用了液压升降平台设计，通过电机驱动油泵，使压缩机压缩液压油，并将液压油推送到液压缸。
液压升降平台提供了可靠的运输能力，使得卸载工作更加高效、方便。
2.升降平台设计卸料平台平台面积可以根据客户的需求进行定制，采用优质钢板焊接而成，表面光滑，处理良好，具有极高的承载能力和耐腐蚀性能。
升降平台采用液压升降机械结构，确保卸载货物平稳无震动，提高运输效率。
3.安全设备设计为了确保卸料平台的安全操作，平台提供了多个安全保护功能，如缺少液压油自动停机、升降过程中人为操作平台无法上升、卸载货物过程中平台严禁超载等。
4.控制系统设计卸料平台采用先进的电子控制系统，集成了多种传感器，监测卸载过程中的各种参数，并实时反馈给控制器，使卸载过程更加自动化。
三、方案优势1.液压系统的工作稳定、噪音小，使用寿命长。
2.升降平台面积可以根据客户需求进行定制，满足不同类型货物的装卸需求。
3.平台采用多项安全保护措施，确保卸载过程的安全。
4.先进的电子控制系统使卸载过程更加自动化，提高运输效率。
四、项目实际推广运用卸料平台项目已在多个领域广泛应用，并取得了良好的效果。
我们的方案已被多家物流公司选用，有效解决了各种卸载场合，如集装箱码头、仓库、工厂等场所的装卸问题。
卸料平台专项方案优化设计极大地提高了装卸效率，降低了劳动强度，缩短了装卸时间，实现了快速运输，减少了运输成本，是一种具有广泛应用前景的高效卸料设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
装卸货平台设计
本文旨在提供设计一个安全、高效的现代化装卸货平台的原则；重点在于以机动叉车或手动搬运车为主的托板运输的装卸货操作上。
典型的现代托板货物装卸平台包括一个高起的装卸货站台，一个作为站台与运输车辆之间连接浮桥作用的高度调节板和将货物搬运进出运输车辆的叉车或手动搬运车。
装卸货平台的设计是整个设施流程设计的重要组成部分。
装卸货平台是物料在设施流通程序的起点和终点，它将物料在室内流通与对外运输结合在一起，所以它必须与整个设施系统的效率相匹配，才能保持整个企业的高生产力。
装卸货平台亦是隐藏着许多危险的地方（包括叉车意外坠落平台等），故平台的安全设计必须与该设施的其它系统的高标准相匹配，重点考虑将这些危险降至最低，不能掉以轻心，以保障操作人员与生产安全。
地点的设计考虑
装卸货平台位置的选择
为减少物料搬运成本，平台的位置选择应考虑尽量缩短搬运工具/车辆在厂内的行驶距离。
在建筑物外将满载的运输车辆调动至指定地点远比将所载的物料逐托板搬运至室内指定地点容易。
平台位置的选择应充分考虑厂内生产流程及操作需要。
平台的布置有以下两种模式：
-合并式：装货与卸货在同一平台（图一）；
-分离式：装货与卸货在不同平台（图二）。
合并式平台常用于物流量不大的小型厂房，但因这种平台需同时完成两种功能，所以不可避免地增加了搬运工具/车辆在厂房内行驶的距离。
物料在厂房的一端进入生产线，而生产程序结束于另一端的厂房多设置分离式平台；这样可最大限度地缩短物料在厂房内流动的距离。
厂区交通流向的设计
车辆转弯时，应设计使司机驾驶位处于内圈位置，使司机视野良好，便于控制车辆。
因此在设计厂内车辆行驶路线时，应使车辆在转弯时，司机位处于内圈位置。
右行道国家，司机位处于驾驶室左部，车辆行驶路线应设计成逆时针方向（图3）。
相反，左行道国家，司机位处于驾驶室右部，车辆行驶路线应设计成顺时针方向（图4）。
设计高效的车辆交通流向，应考虑下列因素：
-进出厂主通道应宽阔至足以满足最长货车的转弯半径需要；从效率和安全性方面考虑，应使货车向前驶入厂房，而不是后退进厂。
-进厂通道直角转弯处，内半径应至少8米，外半径应至少16米（图5）。
-单向道路至少应4米宽；双向道路至少8米宽（图5）。
-设计与货车通道分开的员工专用通道。
-如设计的装卸货台不能满足最高货流量时的需要，则应考虑设计足以容纳所有等候货车的等候区。
平台外围区或的设计
平台外围区域指的是装卸货台前至围栏区（或障碍物区）之间可供货车使用的区域。
它应包括装卸货时用于泊车的装卸区及调动货车进出装卸区所必需经过的调动区（图6、图7）。
泊车位之间中心线距离建议应至少3.5米（图7），如要考虑同时开启车门，泊车位之间中心线距离最好为4米。
平台外围区域的大小取决于泊位中心线间距离、货车长度及货车的转弯角度。
同时，如拖车装卸货时，拖车头会暂时脱离开货柜（或车厢），则所需平台外围区域可相应减小。
下表是40英尺标准货柜所需的最小平台外围区尺寸：
中心线间距（米）3.5 4.0 4.5 5.0 5.5
外围区长度(米) 36.5 35.5 34.5 33.6 32.8
上表是我们建议的最低值,如特长的货车会经常使用装卸货台,则应按比例如长外围区,例如:对48英尺(14.6米)长的货柜拖车,外围区需相应增加20%。
如厂区内车辆行驶路线的设计使货车转弯时，司机驾驶位不得不处于外圈位置（右行道国家，货车顺时针转弯），则外围区域应额外增加15米。
如厂房没有设计平台或平台不够高，泊车区需下挖以使货车底板与装卸平台接近同高，这进装卸区形成了一个向平台方向倾斜的斜坡（图8）。
理想情况下，这一斜坡的坡度不能超过10%。
陡坡会使货车车底板倾斜过大，货物有倒栽的危险。
有坡度的泊车区应设计完善的排水设施。
排水区位于平台前，从平台墙壁向外应有稍许坡度（10-30mm），距离排水道应有500-1000mm(图9).排水区不能太宽,以减少货车后轴位置影响货车车厢与平台之间的高度差。
如泊车区地面没有铺设混凝土或铺设的是沥青，在平台前适当的距离，与平台墙壁平行处，需铺设坚固的混凝土支撑台，在拖车退靠在平台前，拖车头开走后，支撑货柜（或车厢）前部的重量（图10）。
标准40尺货柜的支撑台位距货柜尾端约10000m m；20尺货柜车，此距离约为3500mm。
支撑台长度如能一直延伸至平台墙壁更佳，且要有足够宽度以适应不同车种。
为支撑满载的货车或有叉车开上的货车，支撑点需有两个，相距1800mm，各能承重至少12T。
装卸货平台类型的选择
保安的需要、交通控制、安全考虑、工人工作环境、现有空间大小及气候情况都是决定平台类型的因素。
从建筑物与货车的位置关系定义，最常用的平台可分为穿墙式和开放式。
穿墙式平台
这种类型的平台,装卸货平台设计在建筑物内,而货车装卸货时停靠在建筑外(图11),与合适的门封或门罩配合使用,这种设计可完全不受天气影响,保安也更容易;其常见的变异形式是冷库式平台.
设计穿墙式平台时需要将建筑物的墙壁从平台边缘缩进一段距离(图12).泊车区地面有坡度时,这一点尤为重要,它的作用是:
-防止货车撞到墙壁
-防止货车撞到建筑物伸出物(如悬挂物或招牌)
-便于安装门封
-减小人员受伤的危险
货车尾端与墙壁之间至少要留有20厘米的空隙(在平台平面以上2米处测量),货车尾端顶部与墙壁之间至少要有15厘米的空间距离(图12)
冷库式装卸货平台在冷藏间与平台之间设置有回笼间(图13).回笼间在冷藏间与外界之间起到气塞的作用,它可最大限度地减少热空气和潮湿空气的渗入.这种平台如设计得当,可减少制冷能耗达50%以上,与开放式平台相比可减少除霜需求达96%.
开放式平台
这种设计中,装卸货平台和货车都处于建筑物外(图14).开放式平台因受天气因素影响大,故多用在温和气候地区的变通货物的仓储,通常在平台上方加雨篷罩或在平台周围加垂帘,以作保护用(图15)
设计开放式平台进注意在建筑物墙壁与高度调节板之间,需有足够空间深度(至少4. 5M)供叉车转弯调动用(须考虑双向叉车行走情况).同时,有必要在平台边缘设置水泥柱,安全链或其它类似障碍物以减少叉车掉下平台的危险(图16).。
