丝杆及螺母常用材料

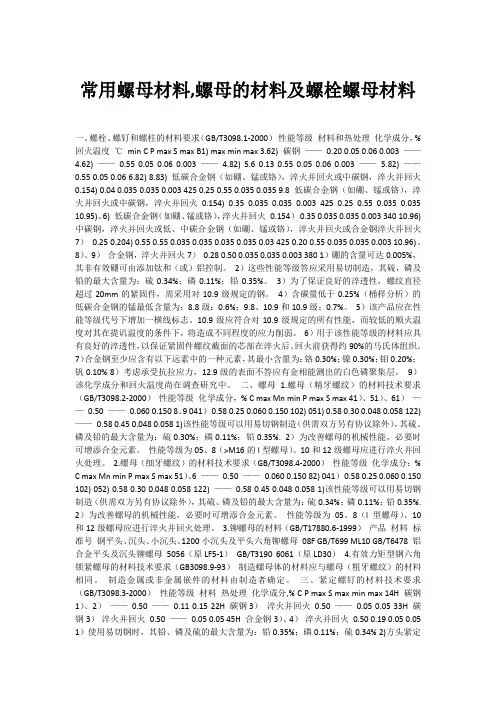

常用螺母材料
常用螺母材料,螺母的材料及螺栓螺母材料一、螺栓、螺钉和螺柱的材料要求（GB/T3098.1-2000）性能等级材料和热处理化学成分，% 回火温度℃min C P max S max B1) max min max 3.62) 碳钢——0.20 0.05 0.06 0.003 ——4.62) ——0.55 0.05 0.06 0.003 ——4.82) 5.6 0.13 0.55 0.05 0.06 0.003 ——5.82) ——0.55 0.05 0.06 6.82) 8.83) 低碳合金钢（如硼、锰或铬），淬火并回火或中碳钢，淬火并回火0.154) 0.04 0.035 0.035 0.003 425 0.25 0.55 0.035 0.035 9.8 低碳合金钢（如硼、锰或铬），淬火并回火或中碳钢，淬火并回火0.154) 0.35 0.035 0.035 0.003 425 0.25 0.55 0.035 0.035 10.95)、6) 低碳合金钢（如硼、锰或铬），淬火并回火0.154）0.35 0.035 0.035 0.003 340 10.96) 中碳钢，淬火并回火或低、中碳合金钢（如硼、锰或铬），淬火并回火或合金钢淬火并回火7）0.25 0.204) 0.55 0.55 0.035 0.035 0.035 0.035 0.03 425 0.20 0.55 0.035 0.035 0.003 10.96)、8）、9）合金钢，淬火并回火7）0.28 0.50 0.035 0.035 0.003 380 1）硼的含量可达0.005%，其非有效硼可由添加钛和（或）铝控制。
2）这些性能等级答应采用易切制造，其硫，磷及铅的最大含量为：硫0.34%；磷0.11%；铅0.35%。
3）为了保证良好的淬透性，螺纹直径超过20mm的紧固件，需采用对10.9级规定的钢。
4）含碳量低于0.25%（桶样分析）的低碳合金钢的锰最低含量为：8.8级：0.6%；9.8、10.9和10.9级：0.7%。
常用螺母材料
常用螺母材料,螺母的材料及螺栓螺母材料一、螺栓、螺钉和螺柱的材料要求（GB/T3098.1-2000）性能等级材料和热处理化学成分，% 回火温度℃min C P max S max B1) max min max 3.62) 碳钢—— 0.20 0.05 0.06 0.003 ——4.62) —— 0.55 0.05 0.06 0.003 —— 4.82) 5.6 0.13 0.55 0.05 0.06 0.003 —— 5.82) —— 0.55 0.05 0.06 6.82) 8.83) 低碳合金钢（如硼、锰或铬），淬火并回火或中碳钢，淬火并回火0.154) 0.04 0.035 0.035 0.003 425 0.25 0.55 0.035 0.035 9.8 低碳合金钢（如硼、锰或铬），淬火并回火或中碳钢，淬火并回火0.154) 0.35 0.035 0.035 0.003 425 0.25 0.55 0.035 0.035 10.95)、6) 低碳合金钢（如硼、锰或铬），淬火并回火0.154）0.35 0.035 0.035 0.003 340 10.96) 中碳钢，淬火并回火或低、中碳合金钢（如硼、锰或铬），淬火并回火或合金钢淬火并回火7）0.25 0.204) 0.55 0.55 0.035 0.035 0.035 0.035 0.03 425 0.20 0.55 0.035 0.035 0.003 10.96)、8）、9）合金钢，淬火并回火7）0.28 0.50 0.035 0.035 0.003 380 1）硼的含量可达0.005%，其非有效硼可由添加钛和（或）铝控制。
2）这些性能等级答应采用易切制造，其硫，磷及铅的最大含量为：硫0.34%；磷0.11%；铅0.35%。
3）为了保证良好的淬透性，螺纹直径超过20mm的紧固件，需采用对10.9级规定的钢。
4）含碳量低于0.25%（桶样分析）的低碳合金钢的锰最低含量为：8.8级：0.6%；9.8、10.9和10.9级：0.7%。
螺栓常用材料
螺栓常用材料螺栓是一种常见的连接零件，广泛应用于机械设备、建筑结构、汽车制造等领域。
选择合适的螺栓材料对于确保连接的可靠性和安全性至关重要。
本文将介绍螺栓常用的材料类型及其特点，帮助读者在实际应用中选择合适的螺栓材料。
一、碳钢螺栓。
碳钢螺栓是最常见的螺栓材料之一，其主要成分为碳和铁。
碳钢螺栓具有良好的可加工性和强度，适用于一般的连接需求。
然而，碳钢螺栓在潮湿、腐蚀环境下容易发生锈蚀，因此在使用时需要注意防护措施。
二、不锈钢螺栓。
不锈钢螺栓由铁、铬、镍等金属合金组成，具有良好的耐腐蚀性能，适用于潮湿、腐蚀环境下的连接。
不锈钢螺栓通常用于户外设备、海洋工程等场合，以确保连接的长期稳定性。
三、合金钢螺栓。
合金钢螺栓由铁、碳以及其他合金元素组成，具有较高的强度和耐磨性，适用于承受高载荷、高温、高压力环境下的连接。
合金钢螺栓常用于航空航天、汽车制造等领域，以满足复杂工况下的连接需求。
四、铝合金螺栓。
铝合金螺栓具有轻质、耐腐蚀的特点，适用于要求重量轻、耐腐蚀的场合。
铝合金螺栓常用于航空航天、轻型车辆、电子设备等领域。
五、钛合金螺栓。
钛合金螺栓具有优异的耐腐蚀性能和高强度重量比，适用于要求高强度、耐腐蚀的场合。
钛合金螺栓常用于航空航天、医疗器械等领域。
六、塑料螺栓。
塑料螺栓由聚丙烯、聚乙烯等塑料材料制成，具有轻质、绝缘、耐腐蚀的特点，适用于要求绝缘、轻质的场合。
塑料螺栓常用于电子设备、化工设备等领域。
总结：螺栓的材料选择应根据实际使用环境和连接需求来确定。
在选择螺栓材料时，需要综合考虑强度、耐腐蚀性能、重量等因素，以确保连接的可靠性和安全性。
希望本文对螺栓材料的选择有所帮助，谢谢阅读。
丝杠螺母材料
丝杠螺母材料丝杠螺母是一种常见的机械传动元件，广泛应用于机械设备的传动系统中。
而丝杠螺母的材料选择对于其性能和使用寿命有着至关重要的影响。
在选择丝杠螺母材料时，需要考虑其强度、耐磨性、耐腐蚀性以及加工性等因素，以确保其能够满足实际工作环境的要求。
首先，丝杠螺母的材料应具有良好的强度和硬度。
由于丝杠螺母在机械传动系统中承受着较大的轴向载荷，因此其材料需要具有足够的强度，以保证在工作过程中不会发生变形或断裂。
常见的丝杠螺母材料包括碳钢、合金钢和不锈钢等，它们具有较高的强度和硬度，能够满足不同工作条件下的需求。
其次，耐磨性是丝杠螺母材料的重要性能之一。
在实际工作中，丝杠螺母往往需要长时间地在高速运动和高负荷下工作，因此其材料需要具有良好的耐磨性，以保证其使用寿命和传动效率。
对于高速、高负荷的工作条件，通常会选择表面经过硬化处理的材料，如渗碳钢、淬火钢等，以提高其耐磨性。
此外，耐腐蚀性也是丝杠螺母材料需要考虑的重要因素之一。
在一些特殊的工作环境中，如潮湿、腐蚀性气体或液体环境下，丝杠螺母材料需要具有良好的耐腐蚀性，以保证其不会因腐蚀而影响其传动性能。
不锈钢材料由于其良好的耐腐蚀性常被选用于这些特殊环境下。
最后，丝杠螺母材料的加工性也是需要考虑的因素之一。
良好的加工性能可以保证丝杠螺母的加工精度和表面质量，从而影响其传动效率和使用寿命。
因此，在选择丝杠螺母材料时，需要考虑其加工难度和成本，选择既能满足要求又能够实际加工的材料。
综上所述，丝杠螺母材料的选择需要综合考虑其强度、耐磨性、耐腐蚀性和加工性等因素，以确保其能够满足实际工作环境的要求。
在实际应用中，需要根据具体的工作条件和要求，选择合适的材料，以确保丝杠螺母的性能和使用寿命。
acme丝杆标准
ACME 丝杆（艾克米丝杆）是一种常用的滚珠丝杠，应用于各种工业设备和机械领域。
ACME 丝杆的标准主要涉及以下几个方面：
1. 公称直径：ACME 丝杆的公称直径分为多种规格，如常见的有6mm、8mm、10mm、12mm、16mm、20mm 等。
公称直径是滚珠丝杆的重要尺寸之一，决定了丝杆的承载能力和运动速度。
2. 螺纹规格：ACME 丝杆的螺纹规格遵循国际标准ISO 965-1994，包括螺纹直径、螺距、牙型等。
常见的螺纹规格有3/16"、1/4"、5/16"、3/8"等。
3. 螺纹长度：ACME 丝杆的螺纹长度有多种选择，可以根据实际应用需求进行定制。
通常，螺纹长度分为全螺纹长度、半螺纹长度等不同类型。
4. 滚珠直径：滚珠直径是影响ACME 丝杆承载能力和运动平稳性的重要参数。
常见的滚珠直径有8mm、10mm、12mm 等。
5. 螺母规格：ACME 丝杆通常采用专用螺母，规格与丝杆相匹配。
螺母材料多为不锈钢或铝合金，具有良好的抗磨损性和稳定性。
6. 防尘盖和润滑：为了保护ACME 丝杆，延长使用寿命，一般在丝杆顶部设置防尘盖，防止灰尘和杂质进入丝杆螺纹间隙。
此外，还需定期润滑丝杆，以保持良好的运动性能。
7. 精度等级：ACME 丝杆的精度等级分为若干档，如C5、C7、C9 等。
精度等级越高，丝杆的制造难度越大，但运动性能和精度也越好。
螺栓螺母常用材料
螺栓螺母常用材料紧固件材料的选择(螺栓、螺母)1、紧固件六角头螺栓、等长双头螺栓、全螺纹及螺栓螺母、螺柱螺纹未端采用GB两倒角端型式。
2、紧固件规格管法兰用紧固件规格采用:M10、M14、M16、M20、M22、M24、M27、M30、M33、M36*3、M39*3、M45*3、M48*3、M56*3、M64*3、M70*3、M76*3、M90*3。
常用紧固件用规格符合GB5782要求及GB901-B级规定。
,、机械性能采用GB3098.1 螺栓8.8级;螺母8级。
采用中国石油化工行业标准:螺栓、螺柱采用:35#、40CR、30CRMO、35CRMOA、25CR2MOVA材料牌号。
螺母采用:25#、40CR、35CRMOA、25CR2MOVA等材料牌号。
其它机械性能指标:指标强度在800MPa-900MPa以上。
屈服强度在640MPa-720MPa以上。
伸长率在12-15%以上。
硬度HRC25-35%。
2008-4-22 9:46:17 标准紧固件网紧固件材料一、目前市场上标准件主要有碳钢、不锈钢、铜三种材料。
(一)碳钢。
我们以碳钢料中碳的含量区分低碳钢，中碳钢和高碳钢以及合金钢。
1、低碳钢C%?0.25% 国内通常称为A3钢。
国外基本称为1008，1015，1018，1022等。
主要用于4.8级螺栓及4级螺母、小螺丝等无硬度要求的产品。
(注:钻尾钉主要用1022材料。
)2、中碳钢0.25%C% SPAN?0.45% 国内通常称为35号、45号钢，国外基本称为1035，CH38F，1039，40ACR等。
主要用于8级螺母、8.8级螺栓及8.8级内六角产品。
3、高碳钢C%0.45%。
目前市场上基本没使用4、合金钢:在普碳钢中加入合金元素，增加钢材的一些特殊性能:如35、40铬钼、SCM435，10B38。
芳生螺丝主要使用SCM435铬鉬合金钢，主要成分有C、Si、Mn、P、S、Cr、Mo。
(二)不锈钢。
丝杆及螺母常用材料
根据丝杠在机械上所起的作用、对精度的要求以及它随载荷的大小，可分为普通丝杠（梯形丝杠精度为7～9级，滚珠丝杠为D～H级）和精密丝杠（梯形丝杠精度6级以下，滚珠丝杠为C级）。
根据热处理情况又可分为淬硬丝杠（硬丝杠）和不淬硬丝杠（软丝杠）。
丝杠加工认准钛浩，品质保障，丝杠材料首先要严原材料的验收，应按照国家标准逐项进行检验，特别是原材料的表面质量（主要是对原材料的外观、形状、表面缺陷）检验、化学成分检验和内部质量（即内部组织缺陷，如疏松、夹渣、偏析、脱碳等）检验，合格后方能投产。
普通精度软丝杠，应用很普遍，如机床上7～8级的定位丝杠、手动进给丝杠等，由于其加工方便、制造成本低，故对使用材料的性能要求不高，多用于一些觉的中碳碳钢和中碳低合金钢。
对于高精度精密软丝杠，其精度在6级以上、硬度在35HRC以下的精密丝杠，多用于轻载荷、工作频率低、润滑条件好的结构中。
它常用碳含量较高的钢，如T10A、T12A等，它对材料的要求，除与普通精度软丝杠相似的条件外，还要求材料的磨削加工性能好、不易磨焦表面、产生磨裂的敏感性低、磨削表面粗糙度低等。
对于高精度精密硬丝杠而言，要求其心部具有一定的强度和朔韧性，表面滚道要有高硬度（一般为58～63HRC），以保证有足够的承载能力，能够带动很重的载荷作自由的精确运动，这就要求所使用材料的抗拉强度要达到700～1000Mpa，还应有一定的韧性和精度稳定性，工件在制造过程中还要求有良好的冷热加工的工艺性能。
梯形丝杠用材：①普通精度（指7～9级）丝杠对于轻载荷常用非合金中碳结构钢（如45、50钢）制造，经正火、调质处理，或用冷轧易切削钢（如Ｙ45ＭnＶ）直接机械加工而成。
对于有耐磨性要求的可选用调质非合金结构钢（如45、40Cr钢），制造，经氮碳共渗处理后直接使用。
用于测量、受力不大的丝杠可选用调质非合金结构钢（如45、40Cr钢），经感应加热表面淬火后使用。
②高精度（指6级以上）丝杠对轻载荷常用非合金（碳素）或低合金工具钢（如T10A、T12A或9Mn2V、CrWMn钢）制造，经调质或球化退火处理。
滚珠丝杠钢珠尺寸明细【一览表】
用于滚珠丝杆的钢珠的材料国内的材料是GCR15跟440C的，硬度是HR58°-62°，进口钢珠的材料是SUJ2，硬度是60°UP，钢珠的大小是有要求的，具体的要根据丝杆的外径跟导程来决定的，比如说导程是05的丝杆用的是3.175径是20导程是10的丝杆用的是6.350，外径是25导程是10的丝杆用的3.969的钢珠，钢珠的公差国产的是2μ一档，进口的是2.5μ一档，也有1μ一档的，具体的要看生产厂家的标准。
常用的循环方式有两种：外循环和内循环。
滚珠在循环过程中有时与丝杠脱离接触的称为外循环；始终与丝杠保持接触的称为内循环。
滚珠每一个循环闭路称为列，每个滚珠循环闭路内所含导程数称为圈数。
内循环滚珠丝杠副的每个螺母有2列、3列、4列、5列等几种，每列只有一圈；外循环每列有1.5圈、2.5圈和3.5圈等几种。
1）外循环：外循环是滚珠在循环过程结束后通过螺母外表面的螺旋槽或插管返回丝杠螺母间重新进入循环。
外循环滚珠丝杠螺母副按滚珠循环时的返回方式主要有端盖式、插管式和螺旋槽式。
常用外循环方式端盖式；插管式；螺旋槽式。
端盖式，在螺母上加工一纵向孔，作为滚珠的回程通道，螺母两端的盖板上开有滚珠的回程口，滚珠由此进入回程管，形成循环。
插管式，它用弯管作为返回管道，这种结构工艺性好，但是由于管道突出螺母体外，径向尺寸较大。
螺旋槽式，它是在螺母外圆上铣出螺旋槽，槽的两端钻出通孔并与螺纹滚道相切，形成返回通道，这种结构比插管式结构径向尺寸小，但制造较复杂。
外循环滚珠丝杠外循环结构和制造工艺简单，使用广泛。
其缺点是滚道接缝处很难做得平滑，影响滚珠滚道的平稳性。
2）内循环：内循环均采用反向器实现滚珠循环，反向器有两种类型。
圆柱凸键反向器，它的圆柱部分嵌入螺母内，端部开有反向槽2。
反向槽靠圆柱外圆面及其上端的圆键1定位，以保证对准螺纹滚道方向。
扁圆镶块反向器，反向器为一般圆头平键镶块，镶块嵌入螺母的切槽中，其端部开有反向槽3，用镶块的外轮廓定位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
根据丝杠在机械上所起的作用、对精度的要求以及它随载荷的大小，可分为普通丝杠（梯形丝杠精度为7～9级，滚珠丝杠为D～H级）和精密丝杠（梯形丝杠精度6级以下，滚珠丝杠为C级）。
根据热处理情况又可分为淬硬丝杠（硬丝杠）和不淬硬丝杠（软丝杠）。
丝杠加工认准钛浩，品质保障，丝杠材料首先要严原材料的验收，应按照国家标准逐项进行检验，特别是原材料的表面质量（主要是对原材料的外观、形状、表面缺陷）检验、化学成分检验和内部质量（即内部组织缺陷，如疏松、夹渣、偏析、脱碳等）检验，合格后方能投产。
普通精度软丝杠，应用很普遍，如机床上7～8级的定位丝杠、手动进给丝杠等，由于其加工方便、制造成本低，故对使用材料的性能要求不高，多用于一些觉的中碳碳钢和中碳低合金钢。
对于高精度精密软丝杠，其精度在6级以上、硬度在35HRC以下的精密丝杠，多用于轻载荷、工作频率低、润滑条件好的结构中。
它常用碳含量较高的钢，如T10A、T12A等，它对材料的要求，除与普通精度软丝杠相似的条件外，还要求材料的磨削加工性能好、不易磨焦表面、产生磨裂的敏感性低、磨削表面粗糙度低等。
对于高精度精密硬丝杠而言，要求其心部具有一定的强度和朔韧性，表面滚道要有高硬度（一般为58～63HRC），以保证有足够的承载能力，能够带动很重的载荷作自由的精确运动，这就要求所使用材料的抗拉强度要达到700～
1000Mpa，还应有一定的韧性和精度稳定性，工件在制造过程中还要求有良好的冷热加工的工艺性能。
梯形丝杠用材：
①普通精度（指7～9级）丝杠对于轻载荷常用非合金中碳结构钢（如45、50钢）制造，经正火、调质处理，或用冷轧易切削钢（如Ｙ45ＭnＶ）直接机械加工而成。
对于有耐磨性要求的可选用调质非合金结构钢（如45、40Cr钢），制造，经氮碳共渗处理后直接使用。
用于测量、受力不大的丝杠可选用调质非合金结构钢（如45、40Cr钢），经感应加热表面淬火后使用。
②高精度（指6级以上）丝杠对轻载荷常用非合金（碳素）或低合金工具钢（如T10A、T12A或9Mn2V、CrWMn钢）制造，经调质或球化退火处理。
对工作频繁的丝杠常用低合金工具钢（如9Mn2V、CrWMn钢）制造、整体淬火，还可采用高级渗氮专用钢（如38CrMoA1A、35CrMo钢）制造并经渗氮处理，用于承受较高温度场合。
对要求耐磨的小规格丝杠可用渗碳低合金钢（如20CrMnTi钢）制造，经渗碳＋淬火＋低温回火后使用。
对于在高温下工作的丝杠可采用沉淀硬化不锈钢（如0Cr17Ni4Cu4Nb）制造，经固溶＋时效处理后使用。
滚珠丝杠用材：
①低精度、轻载荷滚珠丝杠可选用非合金（碳素）结构钢（如45、50钢）制造，经正火、调质处理；有些可选冷轧成形钢（如冷轧60钢）直接使用。
②高精度、重载荷滚珠丝杠多选用低合金工具钢（如9Mn2V、CrWMn 钢）和滚动轴承钢（如GCr15、GCr15SiMn钢）制造，采用感应加热表面淬火，也有采用火焰加热表面淬火或整体淬火的。
③小规格滚珠丝杠习惯性选用渗碳钢（如20CrMnTi钢），经渗碳＋淬火＋低温回火后使用。
④某些热处理时易变形的高精度滚珠丝杠可选用专用渗氮钢（如38CrMoA1A钢）制造，经渗氮处理后使用。
⑤在腐蚀性和高温环境下工作的滚珠丝杠可选用沉淀硬化不锈钢（如1Cr15Co14Mo5VN、0Cr17Ni4Cu4Nb钢）制造，经固溶处理＋时效处理后使用。
滚珠螺母和反向器用材：
①滚珠螺母用材主要是低合金刃具钢（如GCr15、CrWMn钢）等，经整体淬火（硬度为60～62HRC）后使用。
②反向器用材主要有GCr15、CrWMn、20CrMnTi、40CrMo、40Cr等，经整体淬火，硬度为58HRC；经离子渗氮（渗层深度为0.3～0.4mm），硬度500～550HV，视钢种而异。
滚珠丝杠副各部件（包括螺母、丝杠、钢珠）一般用高碳铬轴承钢GCr15，要求高一些的用GCr15SiMn。
（相见GB/T18254-2002高碳铬轴承钢）两者的区别在于，前者的Si含量是0.15%～0.35%，Mn含量是0.25%～0.45%；后者的Si含量是0.45%～0.75%，Mn含量是0.95%～1.25%。
Si和Mn的含量高，硬度、强度、韧性和塑性等力学性能好，产品的刚性和精度也就高些，价格也更贵。
上银丝杆什么材料：
轧制丝杠材质：CF53；研磨丝杠材质：50CrMo4；螺母材质：SNCM220;
滾珠材质：GCr15。
