最新CASS内业成图(简易操作手册)
CSS内业成图简易操作手册

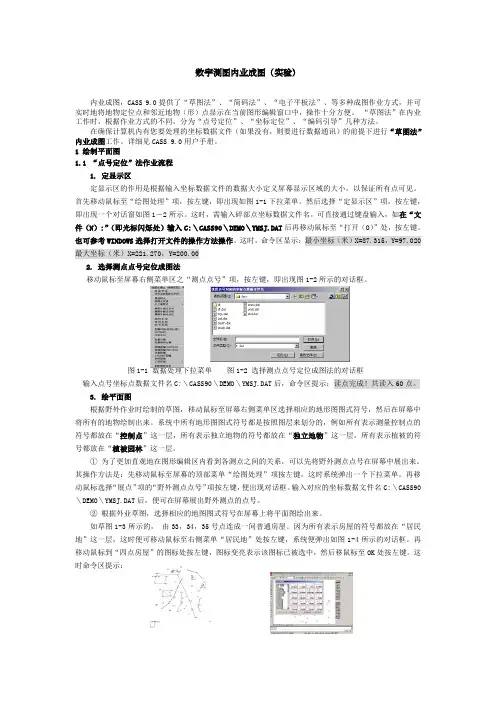

数字测图内业成图（实验）内业成图，CASS 9.0提供了“草图法”、“简码法”、“电子平板法”、等多种成图作业方式，并可实时地将地物定位点和邻近地物（形）点显示在当前图形编辑窗口中，操作十分方便。
“草图法”在内业工作时，根据作业方式的不同，分为“点号定位”、“坐标定位”、“编码引导”几种方法。
在确保计算机内有您要处理的坐标数据文件（如果没有，则要进行数据通讯）的前提下进行“草图法”内业成图工作。
详细见CASS 9.0用户手册。
1绘制平面图1.1 “点号定位”法作业流程1. 定显示区定显示区的作用是根据输入坐标数据文件的数据大小定义屏幕显示区域的大小，以保证所有点可见。
首先移动鼠标至“绘图处理”项，按左键，即出现如图1-1下拉菜单。
然后选择“定显示区”项，按左键，即出现一个对话窗如图1－2所示。
这时，需输入碎部点坐标数据文件名。
可直接通过键盘输入，如在“文件（N）:”（即光标闪烁处）输入C:＼CASS90＼DEMO＼YMSJ.DAT后再移动鼠标至“打开（O）”处，按左键。
也可参考WINDOWS选择打开文件的操作方法操作。
这时，命令区显示：最小坐标（米）X=87.315，Y=97.020 最大坐标（米）X=221.270，Y=200.002. 选择测点点号定位成图法移动鼠标至屏幕右侧菜单区之“测点点号”项，按左键，即出现图1-2所示的对话框。
图1-1 数据处理下拉菜单图1-2 选择测点点号定位成图法的对话框输入点号坐标点数据文件名C:＼CASS90＼DEMO＼YMSJ.DAT后，命令区提示：读点完成！共读入60点。
3. 绘平面图根据野外作业时绘制的草图，移动鼠标至屏幕右侧菜单区选择相应的地形图图式符号，然后在屏幕中将所有的地物绘制出来。
系统中所有地形图图式符号都是按照图层来划分的，例如所有表示测量控制点的符号都放在“控制点”这一层，所有表示独立地物的符号都放在“独立地物”这一层，所有表示植被的符号都放在“植被园林”这一层。
南方CASS成图软件(图文运用)
一、CASS7.0顶部下拉菜单的操作顶部下拉菜单包括文件、工具、编辑、显示、数据、绘图处理、地籍、土地利用、等高线、地物编辑等几项子菜单。
（一）文件此菜单主要用于控制文件的输入、输出，对整个系统的运行环境进行修改设定。
1．新建图形文件功能：建立一个新的绘图文件操作：点取该菜单后，命令行提示区会出现：“输入样板文件名[无（.）<acadiso.dwt>：”。
2．修复破坏的图形文件功能：自动修复毁坏的图形操作：点取该菜单后，按弹出对话框选择要进行修复的文件。
当系统检测到图形已被损坏，则打开文件时会自动启动本菜单对其修复。
3．加入CASS环境功能：将CASS7.0系统的图层、图块、线型等加入在当前绘图环境中操作：点取该菜单即可。
当打开一副由其他软件作的图后，在进行编辑之前最好执行此项操作，否则由于图块、图层等的缺失可能会导致系统无法正常运行。
4．CASS7.0参数配置功能：设置CASS7.0的各项参数配置操作：选择该项功能后，出现会“CASS7.0参数设置”对话框。
该对话框内有四个选项卡：“地物绘制”、“电子平板”、“高级设置”、“图框设置”，可根据实际需要进行参数设置。
5．AutoCAD系统配置功能：设置CASS7.0的平台2006的各种参数操作：选择该菜单后，会出现“AutoCAD系统配置”对话框，根据实际需要进行参数设置。
（二）工具此菜单主要用于编辑图形时提供绘图工具。
“工具”菜单集成了AutoCAD绘制功能且提供了CASS所具有的前方交会、边长交会、方向交会和支距量算四种按测量数据确定点位的作图方法，下面举例说明此菜单用法。
1．前方交会功能：用两个夹角交会一点。
操作：选择该菜单后，按命令行提示输入点和角度2．边长交会功能：用两条边长交会出一点操作：选择该菜单后，按命令行提示输入边长当两边长之和小于两点之间的距离不能交会；两边太长，即交会角太小也不能交会3．方向交会功能：将一条边绕一端点旋转指定角度与另一边交会出一点操作：选择该菜单后，按命令行提示进行4．支距量算功能：已知一点到一条边垂线的长度和垂足到其一端点的距离得出该点操作：选择该菜单后，按命令行提示进行。
南方CASS成图系统使用介绍
1、绘图处理Βιβλιοθήκη 2、定显示区定显示区 操作
3、查找坐标 文件
4、打开
展野外测点 点号
展控制点
展控高程 • 显示点位和高程值
• 选择控制点坐标数据文件及控制点类型
• 显示各测点的点名和点位
绘制 四点房屋
绘制 多点房屋
绘制 房屋附属
绘制 围墙
主讲老师
一、Cass软件概述 二、Cass绘图步骤 三、Cass常用绘图功能 四、Cass常用快捷键
一、Cass软件概述 二、Cass绘图步骤 三、Cass常用绘图功能 四、Cass常用快捷键
一、CASS软件概述
。
二、南方CASS绘图步骤
绘图步骤
定显示区 展点
输入绘图比例尺 绘图
图形检查及整饰 加入图框、图形分副
南方CASS内业基本作图绘制等高线、添加注记和图框教程
南方CASS内业基本作图--绘制等高线、添加注记和图框教程【原创】南方CASS内业基本作图--绘制等高线、添加注记和图框教程本例教程高清视频下载地址：优酷播放地址：一、系统环境：1.1 操作系统 WIN XP ；1.2 应用环境：南方CASS7.0 FOR CAD2004 或CAD2006 （破解版下载：）二、实例数据：野外测点CASS坐标格式数据： \ProgramFiles\CASS70\DEMO\ STUDY.DAT ，为CASS7.1安装目录内自带实例数据）。
在“南方CASS内业基本作图--野外测记草图法绘制常见地物教程（单击打开）”中，我们采用野外测记草图法完成了基本地物和地貌的绘制，并保存为“STUDY平面图.DWG”（下载地址：nag）。
一张完整的地形图不只包含反映地物和地貌的基本图形元素，还需要有反映地形起伏和变化的等高线和高程，文字注记，以及图框等。
下面接着向大家介绍使用CASS软件绘制等高线、添加文字注记、图框整饰的基本操作。
三、等高线的绘制和整饰3.1 切换展点注记单击【绘图处理】菜单--【切换展点注记】，单选“展测点点位”。
将之前展绘的野外测点点号切换为侧点点位，如下图所示。
另外，为了能够看清楚测点点位，我们可以在CAD命令行输入DDPType命令打开“点样式”对话框修改测点的点样式。
如下图所示。
3.2 展高程点●单击【绘图处理】菜单--【展高程点】，在弹出“输入坐标数据文件名”对话框中，指定打开坐标数据文件打开路径：\Program Files\CASS70\DEMO\STUDY.DAT。
如下图所示●注意命令提示行显示“注记高程点的距离（米）：”时，输入10，回车。
展会出间距为10米的高程圆点和高程数值注记。
由于本例中陡坎、砼房屋、独立果树、菜单、小路等测点高程为0，所以没有能够显示注记高程，这些测点也不参与DTM的建立。
提示：通常高程注记的间距为20-30倍基本等高距。
南方CASS内业基本作图--绘制等高线、添加注记和图框教程
【原创】南方CASS内业基本作图--绘制等高线、添加注记和图框教程本例教程高清视频下载地址：优酷播放地址：一、系统环境：操作系统 WIN XP ；应用环境：南方 FOR CAD2004 或CAD2006 （破解版下载：）二、实例数据：野外测点CASS坐标格式数据： \ProgramFiles\CASS70\DEMO\ ，为安装目录内自带实例数据）。
在“南方CASS内业基本作图--野外测记草图法绘制常见地物教程（单击打开）”中，我们采用野外测记草图法完成了基本地物和地貌的绘制，并保存为“STUDY平面图.DWG”（下载地址：）。
一张完整的地形图不只包含反映地物和地貌的基本图形元素，还需要有反映地形起伏和变化的等高线和高程，文字注记，以及图框等。
下面接着向大家介绍使用CASS软件绘制等高线、添加文字注记、图框整饰的基本操作。
三、等高线的绘制和整饰切换展点注记单击【绘图处理】菜单--【切换展点注记】，单选“展测点点位”。
将之前展绘的野外测点点号切换为侧点点位，如下图所示。
另外，为了能够看清楚测点点位，我们可以在CAD命令行输入DDPType命令打开“点样式”对话框修改测点的点样式。
如下图所示。
展高程点●单击【绘图处理】菜单--【展高程点】，在弹出“输入坐标数据文件名”对话框中，指定打开坐标数据文件打开路径：\Program Files\CASS70\DEMO\。
如下图所示●注意命令提示行显示“注记高程点的距离（米）：”时，输入10，回车。
展会出间距为10米的高程圆点和高程数值注记。
由于本例中陡坎、砼房屋、独立果树、菜单、小路等测点高程为0，所以没有能够显示注记高程，这些测点也不参与DTM的建立。
提示：通常高程注记的间距为20-30倍基本等高距。
比例尺为1：500的地形图基本等高距为米，而高程注记间距为=10m。
同时为了图面清晰美观便于识读，需要人工注记或调整居民地区域内的高程注记位置和分布密度。
建立DTM模型●单击【等高线】菜单--【建立DTM】，在弹出“建立DTM”对话框中做如下设置：√单选“由数据文件生成”；√单击“...”按钮指定“坐标数据文件名”打开路径为：\Program Files\CASS70\DEMO\√单选“显示建三角网结果”√复选“建模过程考虑陡坎”和“建模过程考虑地性线”，如下图所示。
南方CASS内业基本作图--绘制等高线、添加注记和图框教程
【原创】南方CASS内业基本作图--绘制等高线、添加注记和图框教程一、系统环境：1.1 操作系统WIN XP ；1.2 应用环境：南方CASS7.0 FOR CAD2004 或CAD2006二、实例数据：野外测点CASS坐标格式数据：\Program Files\CASS70\DEMO\ STUDY.DAT ，为CASS7.1安装目录内自带实例数据）。
在南方CASS内业基本作图--野外测记草图法绘制常见地物教程中，我们采用野外测记草图法完成了基本地物和地貌的绘制，并保存为“STUDY平面图.DWG”。
一张完整的地形图不只包含反映地物和地貌的基本图形元素，还需要有反映地形起伏和变化的等高线和高程，文字注记，以及图框等。
下面接着向大家介绍使用CASS软件绘制等高线、添加文字注记、图框整饰的基本操作。
三、等高线的绘制和整饰3.1 切换展点注记单击【绘图处理】菜单--【切换展点注记】，单选“展测点点位”。
将之前展绘的野外测点点号切换为侧点点位，如下图所示。
另外，为了能够看清楚测点点位，我们可以在CAD命令行输入DDPType命令打开“点样式”对话框修改测点的点样式。
如下图所示。
3.2 展高程点●单击【绘图处理】菜单--【展高程点】，在弹出“输入坐标数据文件名”对话框中，指定打开坐标数据文件打开路径：\Program Files\CASS70\DEMO\STUDY.DAT。
如下图所示●注意命令提示行显示“注记高程点的距离（米）：”时，输入10，回车。
展会出间距为10米的高程圆点和高程数值注记。
由于本例中陡坎、砼房屋、独立果树、菜单、小路等测点高程为0，所以没有能够显示注记高程，这些测点也不参与DTM的建立。
提示：通常高程注记的间距为20-30倍基本等高距。
比例尺为1：500的地形图基本等高距为0.5米，而高程注记间距为0.5mX20=10m。
同时为了图面清晰美观便于识读，需要人工注记或调整居民地区域内的高程注记位置和分布密度。
cass_使用手册(3篇)
第1篇目录1. 简介2. 系统安装与配置3. 登录与界面介绍4. 数据库操作5. SQL语句编写与执行6. 索引与优化7. 用户与权限管理8. 常见问题与解决方案9. 总结1. 简介Cass 是一款功能强大的关系型数据库管理系统，由 Apache 软件基金会开发。
它支持大规模分布式存储，具有高性能、高可用性和高可靠性的特点。
Cass 可以处理海量数据，广泛应用于互联网、金融、物联网等领域。
2. 系统安装与配置2.1 安装环境- 操作系统：Linux（推荐使用 CentOS）- Java 版本：Java 8 或更高版本- 硬件要求：根据实际数据量和并发需求配置2.2 安装步骤1. 下载 Cass 安装包：从 Apache Cass 官网下载适合操作系统的安装包。
2. 解压安装包：将下载的安装包解压到指定目录。
3. 配置环境变量：编辑 `/etc/profile` 文件，添加 Cass 的 bin 目录到 PATH 环境变量中。
4. 验证安装：在终端中输入 `cassandra` 命令，如果出现 Cass 的版本信息，则表示安装成功。
2.3 配置文件Cass 的配置文件位于 `/etc/cassandra/cassandra.yaml`，以下是部分配置项：- `cluster_name`: 集群名称，默认为 `CassandraCluster`。
- `seeds`: 列出集群中所有节点的 IP 地址和端口。
- `rpc_address`: 监听客户端连接的 IP 地址和端口。
- `listen_address`: 监听内部节点通信的 IP 地址和端口。
- `storage_port`: 存储节点的端口。
- `start_native_transport`: 是否启用原生传输，默认为 `true`。
3. 登录与界面介绍3.1 登录1. 打开终端。
2. 输入 `cassandra` 命令。
3. 输入用户名和密码登录。
南方CASS制图简要功能说明
（1）制作图块
其功能是把一幅图或一幅图的某一部分以图块的 形式保存起来，操作时，在“工具”菜单下选择 “制作图块”功能项，弹出如前图所示对话框。 在对话框的“文件名”栏中输入制作图块的文件 名(也可以选取)，拾取“对象”，指定“基点”， 单击“确定”即可。若事先没有选定对象，确定 后系统显示“必须选择对象……”。用鼠标选择要 加入图块的图形实体，选择完毕后按回车键确认， 即可完成该图块的制作。 需要注意的是，图块的插入基点也就是在图形中 插入图块时图块的定位点。当制作一般的图块时， 可根据需要合理选择图块基点；但利用图块实现 图幅拼接时，一定要用相同坐标的原点(如(0，0)) 作为图块的插入基点，才能保证图幅的正确拼接。
地物绘制
成熟、完善、友好的成图软件有多至7种绘图 方法：简编码自动成图、编码引导自动成图、 测点点号定位成图、测点坐标定位成图、电子 手簿（PDA）测图、电子平板测图、数字化成 图。 人工编辑地物是根据野外绘制的草图，在计算 机上直接绘制各种地物符号。草图上对应的是 地物的观测点号，方法主要是测点点号定位成 图和测点坐标定位成图两种方法。
6.3.2 测点坐标定位成图法
1. 展点。在“绘图处理”下拉菜单中选择“野 外测点点号”项，展绘各测点的位置和点号。 2. 选择“坐标定位”功能。CASS中的右侧屏 幕一级菜单“定位方式”中选择“坐标定位”， 图形编辑时根据草图采用捕捉功能捕捉碎部点 绘制地物符号。 3. 绘制地物。根据草图上各地物的点号连接关 系，在下方命令行的指导下，输入地物相应的 点号，绘制地物。
6. 图形处理
“重新生成”能根据图上骨架线重新生成一遍图 形。通过这个功能，编辑复杂地物(如围墙、 陡坎等)只需编辑其骨架线。 “批量缩放”可对屏幕上的注记文字和地物符 号进行批量放大或缩小，还可使各文字位置相 对它被缩放前的定位点移动一个常量。 “局部存盘”分为“窗口内的图形存盘”和 “多边形内图形存盘”，前者能将指定窗口内 的图形存盘，主要用于图形分幅；后者能将指 定多边形内的图形存盘，水利、公路和铁路测 量中的“带状地形图”可用此法截取。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字测图内业成图（实验）12内业成图，CASS 9.0提供了“草图法”、“简码法”、“电子平板法”、等3多种成图作业方式，并可实时地将地物定位点和邻近地物（形）点显示在当前图4形编辑窗口中，操作十分方便。
“草图法”在内业工作时，根据作业方式的不5同，分为“点号定位”、“坐标定位”、“编码引导”几种方法。
6在确保计算机内有您要处理的坐标数据文件（如果没有，则要进行数据通讯）7的前提下进行“草图法”内业成图工作。
详细见CASS 9.0用户手册。
891绘制平面图1.1 “点号定位”法作业流程101. 定显示区11定显示区的作用是根据输入坐标数据文件的数据大小定义屏幕显示区域的大12小，以保证所有点可见。
首先移动鼠标至“绘图处理”项，按左键，即出现如图131-1下拉菜单。
然后选择“定显示区”项，按左键，即出现一个对话窗如图1－2 14所示。
这时，需输入碎部点坐标数据文件名。
可直接通过键盘输入，如在“文件15（N）:”（即光标闪烁处）输入C:＼CASS90＼DEMO＼YMSJ.DAT后再移动鼠标至16“打开（O）”处，按左键。
也可参考WINDOWS选择打开文件的操作方法操作。
这17时，命令区显示：最小坐标（米）X=87.315，Y=97.020 最大坐标（米）X=221.270，18Y=200.00192. 选择测点点号定位成图法20移动鼠标至屏幕右侧菜单区之“测点点号”项，按左键，即出现图1-2所示的21对话框。
22232425262728图1-1 数据处理下拉菜单图1-2 选择测点点号定位成图法的对话框29输入点号坐标点数据文件名C:＼CASS90＼DEMO＼YMSJ.DAT后，命令区提示：30读点完成！共读入60点。
313. 绘平面图32根据野外作业时绘制的草图，移动鼠标至屏幕右侧菜单区选择相应的地形图图33式符号，然后在屏幕中将所有的地物绘制出来。
系统中所有地形图图式符号都是34按照图层来划分的，例如所有表示测量控制点的符号都放在“控制点”这一层，35所有表示独立地物的符号都放在“独立地物”这一层，所有表示植被的符号都放36在“植被园林”这一层。
37①为了更加直观地在图形编辑区内看到各测点之间的关系，可以先将野外测38点点号在屏幕中展出来。
其操作方法是：先移动鼠标至屏幕的顶部菜单“绘图处39理”项按左键，这时系统弹出一个下拉菜单。
再移动鼠标选择“展点”项的“野40外测点点号”项按左键，便出现对话框。
输入对应的坐标数据文件名C:＼CASS90 41＼DEMO＼YMSJ.DAT后，便可在屏幕展出野外测点的点号。
42②根据外业草图，选择相应的地图图式符号在屏幕上将平面图绘出来。
43如草图1-3所示的，由33，34，35号点连成一间普通房屋。
因为所有表示房44屋的符号都放在“居民地”这一层，这时便可移动鼠标至右侧菜单“居民地”处45按左键，系统便弹出如图1-4所示的对话框。
再移动鼠标到“四点房屋”的图标46处按左键，图标变亮表示该图标已被选中，然后移鼠标至OK处按左键。
这时命47令区提示：4849515253图1-3 外业作业草图图1-4 选择“居民地”图层的对话框54绘图比例尺 1:输入1000，回车。
1.已知三点/2.已知两点及宽度/3.已知四点55<1>:输入1，回车（或直接回车默认选1）。
说明：已知三点是指测矩形房子时测56了三个点；已知两点及宽度则是指测矩形房子时测了二个点及房子的一条边；已57知四点则是测了房子的四个角点。
58点P/<点号>输入33，回车。
说明：点P是指由您根据实际情况在屏幕上指定59一个点；点号是指绘地物符号定位点的点号（与草图的点号对应），此处使用点60号。
61点P/<点号>输入34，回车。
点P/<点号>输入35，回车。
这样，即将33，34，6235号点连成一间普通房屋。
63注意：⑴当房子是不规则的图形时，可用“实线多点房屋”或“虚线多点房64屋”来绘；⑵绘房子时，输入的点号必须按顺时针或逆时针的顺序输入，如上65例的点号按34，33，35或35，33，34的顺序输入，否则绘出来房子就不对。
66重复上述操作，将37，38，41号点绘成四点棚房；60，58，59号点绘成四点67破坏房子；12，14，15号点绘成四点建筑中房屋；50，51，53，54，55，56，6857号点绘成多点一般房屋；27，28，29号点绘成四点房屋。
69同样在“居民地”层找到“依比例围墙”的图标，将9，10，11号点绘成依比70例围墙的符号；在“居民地”层找到“篱笆”的图标将47，48，23，43号点绘71成篱笆的符号。
完成这些操作后，其平面图如图1-5所示。
727374757778图1-5 用“居民地”图层绘的平面图图1-6 选择“地貌土质”图79层的对话框80再把草图中的19，20，21号点连成一段陡坎，其操作方法：先移动鼠标至右81侧屏幕菜单“地貌土质”处按左键（因为表示陡坎的符号放在“地貌土质”这一82层），这时系统便弹出如图1-6所示的对话框。
移鼠标到表示未加固陡坎符号的83图标处按左键选择其图标，再移鼠标到OK处按左键确认所选择的图标。
命令区84便分别出现以下的提示：请输入坎高，单位：米<1.0>：输入坎高，回车（直接85回车默认坎高1米）。
说明：在这里输入的坎高（实测得的坎顶高程），系统将坎86顶点的高程减去坎高得到坎底点高程，这样在建立（DTM）时，坎底点便参与组87网的计算。
88点P/<点号>：输入19，回车。
点P/<点号>：输入20，回车。
点P/<点号>：89输入21，回车。
点P/<点号>：回车或按鼠标的右键，结束输入。
90注：如果需要在点号定位的过程中临时切换到坐标定位，可以按“P”键，这91时进入坐标定位状态，想回到点号定位状态时再次按“P”键即可。
