地下室墙板转角节点做法
地下室顶板底板转角防水施工做法
工艺流程：防水当地下室板顶高于室外地坪1米以上时，在主体结构施工时，在高于室外地坪500mm 外墙处留20mm 深、50mm 当地下室板顶与室外地坪高差在1米以内时，采用图1节点在转角处施工防水附加层后，在外墙与顶板处满做防水层。
当地下室板顶高于室外地坪1米以上时，可按图2做法在外墙结构处留槽，将防水层在槽内收口。
转角需要满做防水层时，在外墙与顶板交接阳角部位施工防水附加层，附加层验收合格后，再地下室顶板转角节点
做法说明：施工防水层。
宽槽口，将外墙防水层在槽内收口固定，同时用沥青油膏将槽口封闭。
层（含防水附加层）—防水层在槽内收口—防水保护层
地下室顶板转角节点图2
地下室底板转角节点
做法说明：地下室底板转角位置受作业空间、防水需留预接长度、要对防水接头实施保护等影响因素多，为此须重视此转角部位的防水做法。
工艺流程：砖胎模—防水附加层—防水层施工—砖模处水泥砂浆保护层—底板与外墙交接阴角防水附加层—外墙防水层与预留底板防水层搭接—保护层
地下室底板转角防水节点示意图
地下室顶板转角节点图1 。
24墙转角和交接处的砌筑方法
24墙转角和交接处的砌筑方法一、转角砌筑方法转角是墙体的转折点，其砌筑方法需要特别注意，以确保转角的稳固和美观。
1. 基础处理：首先，转角处的基础需要与墙体的基础相连接，以保证结构的稳定性。
可以采用L型基础或U型基础，将转角部分与墙体的基础连接起来。
2. 转角石的安装：在转角处，需要安装专门的转角石。
转角石可以是砖石材料，也可以是混凝土预制构件。
转角石的安装需要注意与墙体的垂直度和水平度，以及与相邻墙体的对齐。
3. 砌筑方式：转角墙体的砌筑方式可以选择垂直交错砌筑或斜交砌筑。
垂直交错砌筑是指转角石与墙体砖块交错排列，使转角处出现“锯齿”形状。
斜交砌筑是指转角石与墙体砖块呈45度夹角交叉砌筑，使转角处呈现斜线形状。
4. 砌筑要求：转角处的砌筑要求要与整体墙体保持一致。
墙体的砌筑要求包括墙体垂直度、水平度和墙体表面的平整度等。
转角处的砌筑要与墙体的砌筑质量相匹配，保持一致性。
二、交接处的砌筑方法墙体在交接处需要与其他结构或墙体连接，以确保结构的完整性和稳定性。
1. 基础处理：交接处的基础处理需要与相邻结构的基础相连接。
可以采用梁柱连接、接头连接或其他连接方式，将墙体与相邻结构牢固地连接在一起。
2. 砌筑方式：交接处的砌筑方式可以选择直接连接砌筑或采用接头砌筑。
直接连接砌筑是指交接处与相邻结构直接砌筑在一起，使两者形成一个整体。
接头砌筑是指在交接处设置专门的接头石或接头构件，将墙体与相邻结构连接起来。
3. 砌筑要求：交接处的砌筑要求要与相邻结构的砌筑要求保持一致。
包括垂直度、水平度、结构的稳定性等方面。
交接处的砌筑要与相邻结构的砌筑质量相匹配，确保整体结构的稳定和美观。
三、砌筑技巧与注意事项在砌筑24墙转角和交接处时，需要注意以下技巧和注意事项，以确保砌筑质量和效果。
1. 确保垂直度和水平度：转角和交接处的砌筑要求墙体的垂直度和水平度达到标准。
可以使用水平仪和垂直仪等工具进行测量和调整，以确保墙体的垂直和水平。
防水层5大节点做法，给大家看看！！
防水层5大节点做法，给大家看看！！底板设防水层：素土夯实，密实度≥93％；防水层不小于2mm等7项构造做法。
外墙防水做法：当项目地下水位较低，地下室底板防水混凝土厚度大于500mm。
室外顶板防水做法：室外顶板宜优先采用结构起坡。
混凝土结构防水细部构造：墙板转角节点、墙面收口等5大节点做法。
一一般要求及说明1.一般要求防水混凝土结构底板下须做素混凝土垫层，垫层混凝土强度不得小于C15、厚度不小于100mm，当地基土比较软弱时，混凝土垫层厚度不小于 150mm，或者采用下铺 100mm碎石，上做 100mm 厚垫层的做法。
要特别关注地下结构的施工缝、后浇带、穿墙管（盒）等薄弱环节，应重点核查细部构造措施是否严格按防渗漏节点做法施工。
室外墙有线缆穿过或管道为软连接而不能承受地下水压时，须在地下室墙外做线缆/管道井以避免穿墙节点承受水压。
2.结构要求地下结构迎水面（底板、外墙、顶板）必须采用防水混凝土。
防水混凝土结构底板和外墙厚度不应小于250mm，设计裂缝宽度不得大于 0.2mm，施工完成后不得出现贯通裂缝。
3.防水混凝土(1)原材料要求a.防水混凝土应采用硅酸盐水泥或普通硅酸盐水泥。
不得使用过期或受潮结块的水泥，不得将不同品种或不同强度等级的水泥混合使用；b.防水混凝土掺入粉煤灰的级别不得低于二级；c.石子应洁净，最大粒径不大于40mm，泵送时其最大粒径应不大于输送管径的1/4，石子吸水率不大于1.5%，不得使用碱活性骨料。
d.砂应洁净且为中粗砂，不得使用海砂。
(2)材料用量及配比a.胶凝材料总用量不小于320Kg/m3。
在满足混凝土抗渗等级、强度、耐久性等条件下，水泥用量不得小于 280Kg/m3。
b.硅粉用量控制在胶凝材料总量的 3%左右。
c.粉煤灰用量应控制在胶凝材料总量的 20%左右。
d.防水混凝土砂率应控制在 35%～40%区间。
e.防水混凝土灰砂比按 1:1.5～1:2.5 控制，防水混凝土水胶比不得大于 0.5。

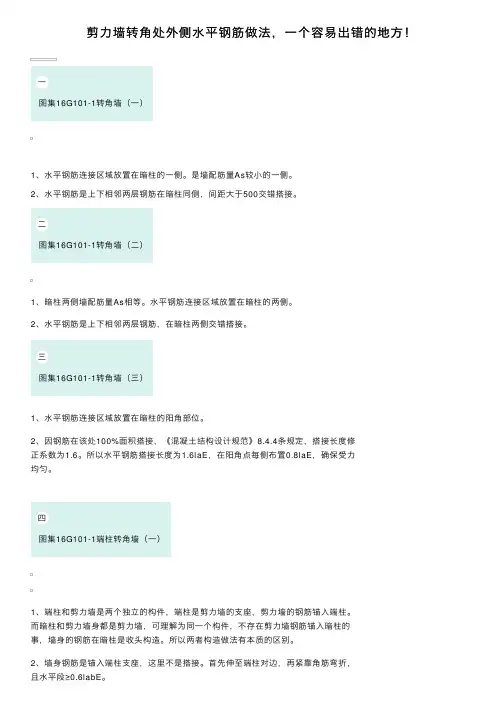

剪力墙转角处外侧水平钢筋做法，一个容易出错的地方！
剪⼒墙转⾓处外侧⽔平钢筋做法，⼀个容易出错的地⽅！⼀图集16G101-1转⾓墙（⼀）1、⽔平钢筋连接区域放置在暗柱的⼀侧。
是墙配筋量As较⼩的⼀侧。
2、⽔平钢筋是上下相邻两层钢筋在暗柱同侧，间距⼤于500交错搭接。
⼆图集16G101-1转⾓墙（⼆）1、暗柱两侧墙配筋量As相等。
⽔平钢筋连接区域放置在暗柱的两侧。
2、⽔平钢筋是上下相邻两层钢筋，在暗柱两侧交错搭接。
三图集16G101-1转⾓墙（三）1、⽔平钢筋连接区域放置在暗柱的阳⾓部位。
2、因钢筋在该处100%⾯积搭接，《混凝⼟结构设计规范》8.4.4条规定，搭接长度修正系数为1.6。
所以⽔平钢筋搭接长度为1.6laE，在阳⾓点每侧布置0.8laE，确保受⼒均匀。
四图集16G101-1端柱转⾓墙（⼀）1、端柱和剪⼒墙是两个独⽴的构件，端柱是剪⼒墙的⽀座，剪⼒墙的钢筋锚⼊端柱。
⽽暗柱和剪⼒墙⾝都是剪⼒墙，可理解为同⼀个构件，不存在剪⼒墙钢筋锚⼊暗柱的事，墙⾝的钢筋在暗柱是收头构造。
所以两者构造做法有本质的区别。
2、墙⾝钢筋是锚⼊端柱⽀座，这⾥不是搭接。
⾸先伸⾄端柱对边，再紧靠⾓筋弯折，且⽔平段≥0.6labE。
如果⽔平段＜0.6labE，那就是设计有瑕疵了。
设计应减⼩钢筋直径或增⼤端柱截⾯尺⼨处理！如发现这个问题，应联系设计单位处理。
3、18G901-1第3-4页还列举了其他⼀些有端柱转⾓墙构造，理解⽅法同上。
五图集16G101-1地下室墙做法地下室墙转⾓处⽔平钢筋做法，见下图，与上⾯有很⼤区别，可对照理解。
END▼。
圆弧墙角转角处理方案
圆弧墙角转角处理方案圆弧墙角转角处理是一种常见的墙面装修技术，主要用于改善直角墙角的太过硬直和呆板的问题，使之更加柔和、流畅和美观。
下面是关于圆弧墙角转角处理的方案介绍。
一、材料准备圆弧墙角转角处理需要的主要材料有：底层墙面材料、圆弧线条、防撞条等。
底层墙面材料：墙面材料可以选择石膏板、石膏线、水泥板等。
圆弧线条：可以选择PVC、木质或者石膏材质的圆弧线条，根据实际需求选择不同的材质和尺寸。
防撞条：防撞条可以选择防撞橡胶条或者PVC材质的防撞条，用于保护墙面转角和家具。
二、施工步骤1. 准备工作：清理墙面，确保墙面干净、平整，并确定圆弧线条的安装位置和尺寸。
2. 安装底层墙面材料：根据设计要求，安装底层墙面材料，固定好，并确保墙面平整。
3. 制作圆弧线条：根据墙角的尺寸，制作好需要的圆弧线条。
可以使用木工工具将直线线条修剪成圆弧形状，也可以购买现成的圆弧线条。
4. 安装圆弧线条：使用胶水或者钉子将圆弧线条粘贴或固定在墙角上，确保线条与墙面紧密贴合，并且连接处平滑过渡。
5. 安装防撞条：根据需要，安装防撞条在墙角底部和家具接触部位，起到保护墙面和家具的作用。
6. 光面处理：处理好的圆弧墙角可以选择进行光面处理，如涂刷油漆、抹灰等，使之与整个墙面更加一致。
三、注意事项1. 在进行圆弧墙角转角处理时，要先确保墙面的平整度和干净度，以免影响后续材料的粘贴和固定。
2. 在选择圆弧线条时，要根据实际需求和设计风格选择合适的材质和尺寸，在确保质量的前提下，注重美观与实用的结合。
3. 在安装圆弧线条时，要注意使之与墙面紧密贴合，并且连接处过渡自然，以免出现松动和裂缝现象。
4. 在安装防撞条时，要选择质量好、耐用性强的材质，在家具与墙面接触的部位加以保护，避免刮擦和碰撞。
5. 在光面处理时，要注意涂刷的均匀性和质量，以免出现色差和漏刷现象，影响整体效果。
通过以上的圆弧墙角转角处理方案，可以使直角墙角变得柔和起来，增加墙面的美感和流畅感，提升整个空间的装饰效果。
地下室墙板转角节点做法
.地下室墙板转角节点做法(1)地下室外墙与底板转角①做法说明：本做法适用于底板下部有防水的做法。
建议采用砖墙+抹灰作为底板端部模板，浇筑底板混凝土前将防水附加层和防水层粘贴在砖模上然后浇筑底板混凝土，浇筑底板混凝土时注意对防水层的保护。
防水层为不小于2mm 厚的聚氨酯防水涂膜，或不小于4mm厚的防水卷材。
底板未做防水时，底板外侧可支设模板，拆除模板后，外墙防水延伸至底板下部转角处即可，注意做好阴阳角防水附加层后再施工外墙及转角防水层。
②工艺流程：砖模——底板防水附加层——底板防水层——底板侧面防水保护层——底板混凝土——底板上部阳角防水附加层——外墙与底板阴角防水附加层——外墙防水层——防水保护层。
③节点图：地下室外墙与底板转角防水节点做法④构造做法：a.砖模为确保底板外侧周边防水层的连续性和施工质量，底板垫层施工完成后，在底板外侧砌筑厚度不小于120mm 的砖墙，砖墙内部抹灰，外部回填夯实以防止浇筑底板混凝土时爆模。
砖模定位应预留出抹灰层、防水层、防水保护层厚度。
砖模须高出底板面150mm 以上。
b.底板防水附加层在底板垫层与砖模阴角处施工防水附加层。
防水附加层水平外伸及上反各不小于250mm。
底板较薄时，卷材防水附加层可延伸到底板上角不小于250mm 并预留，聚氨酯附加防水层须涂刷至砖模顶部。
防水附加层牢固地粘贴在砖模上，并临时在砖模上部收口。
防水附加层材料及做法同防水层。
c.底板防水层防水附加层验收合格后方可施工防水层，防水层采用不小于2mm 厚的聚氨酯防水涂膜，或不小于4mm 厚的防水卷材。
底板侧面防水层应牢固地粘贴在砖模或防水附加层上，并在砖模上部临时收口。
卷材在砖模顶面伸出长度不少于200mm，聚氨酯须涂刷至砖模顶部。
d.底板侧面防水保护层在防水层上抹厚度不小于20mm 的1:2 水泥砂浆保护层，上部与底板顶部平齐，砂浆上部用苯板或其他材料临时保护防水层。
e.底板混凝土浇筑底板混凝土，上部一次压光抹平。
护墙板转角处收口工艺
护墙板转角处收口工艺护墙板转角处收口工艺是室内装饰中的一项重要工作，它不仅能够美化墙面，还能有效地保护墙角免受损坏。
下面我将详细介绍护墙板转角处收口的工艺步骤。
要确保墙角的平整度和垂直度，这是保证收口效果的基础。
如果墙角存在明显的不平整或倾斜，需要进行修整和调整。
使用木工尺、水平仪等工具，将墙角进行标示和校正，确保墙角的垂直度和平整度符合要求。
接下来，需要选择合适的护墙板材料。
常见的护墙板材料有木质、塑料、铝合金等，根据装修风格和个人喜好选择合适的材料。
要注意材料的质量，防止出现开裂、变形等问题。
然后，根据墙角的尺寸和形状，进行护墙板的切割和安装。
首先，将护墙板按照墙角的长度进行切割，保留一定的余量。
然后，使用胶水或钉子将护墙板固定在墙面上，确保其平整度和牢固度。
注意要保持护墙板与墙面之间的缝隙均匀，以便后续的收口工艺。
收口工艺是护墙板转角处的关键环节，它能够使墙角与护墙板完美融合，达到美观和实用的效果。
通常有两种收口工艺，一种是直角收口，一种是圆角收口。
直角收口适用于直角墙角，可以使用木工刨子将护墙板两侧刨成45度的角度，然后将两块护墙板拼接在一起。
圆角收口适用于圆角墙角，可以使用木工锉刀将护墙板修整成圆角形状，然后将两块护墙板拼接在一起。
进行护墙板的表面处理和装饰。
可以使用砂纸对护墙板进行打磨，使其表面光滑。
然后，可以根据个人喜好进行涂装、贴饰等装饰工作，使护墙板与整体装修风格相协调。
总的来说，护墙板转角处收口工艺是一项细致而重要的工作，需要注意墙角的平整度和垂直度，选择合适的护墙板材料，进行切割和安装，以及进行收口和装饰处理。
通过精细的工艺和装饰，可以使护墙板转角处呈现出美观、实用的效果，为室内装修增添亮点。
侧墙和地库顶板的节点做法
侧墙和地库顶板的节点做法我跟你说啊，侧墙和地库顶板的节点做法，我一开始真是做得一塌糊涂。
就说侧墙吧，最开始我都没搞清楚它和顶板连接的时候，那个钢筋应该怎么布置才最稳固。
我之前试过就简单按照常规的间距排列钢筋，结果后来发现不太对劲。
侧墙承受的压力是多方向的，而且到和顶板连接的时候，作用力的传递很关键呢。
我后来知道这就好比一个接力赛，钢筋就是传递力量的运动员，必须要布局合理才能把侧墙上下的力量顺利传递到顶板上。
所以在连接处的钢筋，不但要加密，而且要弯起一部分，让力能够更好地上传，这是我失败了好几次才得到的教训。
再说那地库顶板，它的厚度和混凝土的强度选择也很有讲究。
我有一次贪图方便，用了稍微低一点强度的混凝土，以为没问题，结果在后续的工程测试里，发现顶板有些地方韧性不够。
就像拿着一张薄纸，你稍微用力一扯就坏了一样，强度低的混凝土在受到一定力量的时候，容易出现裂缝。
所以在这之后，我就严格根据工程的承载要求去选择混凝土强度。
还有防水层这回事儿。
侧墙和地库顶板交接的地方，防水层施工难度大啊。
一开始我没有处理好接口的密封，就出现过水沿着墙边渗进来的情况。
就跟拼积木一样，如果两块积木中间对接不好，水就顺着缝儿进来了。
之后我会特别仔细地把接口重叠，用质量好的密封胶再密封一遍。
至于模板的固定，侧墙模板在靠近顶板处很容易变形。
我想了好多办法，试过用更多的木方进行加固，可有时候木方之间连接不好也不行。
后来我把木方和钢管结合起来加固，就像给它上了双保险一样，这才让模板牢固起来。
然后我再说说关于施工缝的处理。
这个我之前也不确定到底怎么做才好。
刚开始我看别人在施工缝这里只是简单地清理了一下就浇筑混凝土了。
我也这么做，发现不行，这样新旧混凝土结合不紧密。
后来我知道必须要把旧混凝土面完全凿毛，露出石子来，并且用水冲洗干净，这样当作新浇混凝土的基础，才能更好地结合。
这就好像给种子播种之前要把土地翻得松松的一样道理。
在整个施工的过程里，测量工作也得特别注意。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地下室墙板转角节点做法
8.5.1地下室外墙与底板转角
①做法说明：
本做法适用于底板下部有防水的做法。
建议采用砖墙+抹灰作为底板端部模板，浇筑底板混凝土前将防水附加层和防水层粘贴在砖模上然后浇筑底板混凝土，浇筑底板混凝土时注意对防水层的保护。
防水层为不小于2mm厚的聚氨酯防水涂膜，或不小于4mm厚的防水卷材。
底板未做防水时，底板外侧可支设模板，拆除模板后，外墙防水延伸至底板下部转角处即可，注意做好阴阳角防水附加层后再施工外墙及转角防水层。
②工艺流程：
砖模——底板防水附加层——底板防水层——底板侧面防水保护层——底板混凝土——底板上部阳角防水附加层——外墙与底板阴角防水附加层——外墙防水层——防水保护层。
③构造做法：
a.砖模
为确保底板外侧周边防水层的连续性和施工质量，底板垫层施工完成后，在底板外侧砌筑厚度不小于120mm的砖墙，砖墙内部抹灰，外部回填夯实以防止浇筑底板混凝土时爆模。
砖模定位应预留出抹灰层、防水层、防水保护层厚度。
砖模须高出底板面150mm以上。
b.底板防水附加层
在底板垫层与砖模阴角处施工防水附加层。
防水附加层水平外伸及上反各不小于250mm。
底板较薄时，卷材防水附加层可延伸到底板上角不小于250mm并预留，聚氨酯附加防水层须涂刷至砖模顶部。
防水附加层牢固地粘贴在砖模上，并临时在砖模上部收口。
防水附加层材料及做法同防水层。
c.底板防水层
防水附加层验收合格后方可施工防水层，防水层采用不小于2mm厚的聚氨酯防水涂膜，或不小于4mm厚的防水卷材。
底板侧面防水层应牢固地粘贴在砖模或防水附加层上，并在砖模上部临时收口。
卷材在砖模顶面伸出长度不少于200mm，聚氨酯须涂刷至砖模顶部。
d.底板侧面防水保护层
在防水层上抹厚度不小于20mm的 1:2 水泥砂浆保护层，上部与底板顶部平齐，砂浆上部用苯板或其他材料临时保护防水层。
e.底板混凝土
浇筑底板混凝土，上部一次压光抹平。
浇筑底板混凝土时须注意防水层不被破坏。
f.底板上部阳角防水附加层
底板及墙体混凝土干燥后方可施工防水附加层。
施工防水附加层前须清理干净底板及外墙的污染物，并修补好缺陷。
卷材防水时，先将砖模上的防水层临时保护拆除，再将预留的卷材下反并牢固地粘贴在底板上面。
聚氨酯防水时，先将砖模上的防水层临时保护拆除，再在底板上表面涂刷聚氨酯防水，聚氨酯须在砖模处上反100mm左右，并与砖模上的聚氨酯粘接紧密。
g.外墙与底板阴角防水附加层
阴角应用水泥砂浆做成半径不小于50mm的圆角。
底板及墙体混凝土干燥后方可施工防水附加层，施工防水附加层前须清理干净底板及外墙的污染物，并修补好缺陷。
防水附加层水平外伸及上反各不小于250mm。
h.外墙防水层
防水附加层干燥后方可施工外墙防水层。
防水层为聚氨酯防水涂膜时，厚度不小于2mm。
涂刷范围须延伸到砖模处，并与砖模上的防水层搭接不小于100mm。
防水层为卷材时，将卷材铺至砖模处并粘接牢固后，将在砖模处预留的卷材下反并牢固地粘接在防水层上。
i.防水保护层
底板外伸部分防水层，采用50mm厚C20细石混凝土保护。
外墙为苯板保护层。
④质量控制点：
阴阳角防水附加层范围及厚度
预留防水层接头施工质量及临时保护
底板与外墙防水搭接施工质量控制
8.5.2地下室外墙与顶板转角节点
①做法说明：
当地下室板顶与室外地坪高差在1米以内且形成阳角时可采用本做法。
顶板与外墙转角处施工防水附加层后，外墙与顶板的防水层应连续满铺。
②工艺流程：
防水附加层——防水层——防水保护层。
③构造做法：
a.防水附加层
防水附加层施工前须将基层修补、清理干净，在外墙与顶板交接阳角部位施工防水附加层，防水附加层向下、平伸各不小于250mm。
防水附加层材料及做法同防水层。
b.防水层
防水附加层验收合格后方可施工防水层。
防水层为不小于2mm厚的聚氨酯防水涂膜，或不小于4mm厚的防水卷材。
c.防水保护层
外墙的室外地坪以下部分施工聚苯板保护层，以上部分可以根据外墙装饰面层施工防水保护层。
顶板根据地下室顶板面层做法施工。
④质量控制点：
防水附加层和防水层范围、厚度;
防水保护层。
8.5.3地下室外墙转角节点
①做法说明：
外墙阴阳角基层均必须做成圆角。
防水层为不小于2mm厚的聚氨酯防水涂膜，或不小于4mm厚的防水卷材。
②工艺流程：
防水附加层——防水层——防水保护层。
③构造做法：
a.防水附加层
防水附加层施工前须将基层修补、清理干净，在外墙相交处的阴阳角部位施工防水附加层，防水附加层从转角平伸各不小于250mm。
防水附加层材料及做法同防水层。
b.防水层
防水附加层验收合格后方可施工防水层。
c.防水保护层
外墙的室外地坪以下部分施工聚苯板保护层，以上部分可以根据外墙装饰面层施工防水保护层。
④质量控制点：
防水附加层和防水层范围、厚度;
防水保护层。
8.6 地下室外墙防水层墙面收口节点做法
(1)做法说明：
当地下室板顶高于室外地坪1米以上时，可按本做法在外墙结构处留槽，将防水层在槽内收口。
(2)工艺流程：
防水层——防水保护层。
(3)构造做法：
①防水层
在主体结构施工时，在高于室外地坪500mm外墙处留20mm深、50mm宽凹槽，将外墙防水层在槽内收口固定，同时用沥青油膏将凹槽封闭。
当外墙装饰面较厚可以掩盖防水收口压条时，也可以用压条将防水层直接固定在外墙上。
②防水保护层
外墙的室外地坪以下部分施工聚苯板保护层，以上部分可以根据外墙装饰面层施工防水保护层。
(4)质量控制点：
a.防水附加层和防水层范围、厚度
b.防水层槽内收口牢靠
c.防水保护层。
