雕刻机基本知识-新人必读
雕刻机的基本知识
1.雕刻机的基本构成：床身机构，主轴电机，传动方式，控制系统，驱动器，步进/伺服电机，导轨，变频器，泵，吸尘装置等。
驱动器驱动的是电机,变频器变频的是主轴
2.床身一般都是钢结构，我们的床身都是经过回火处理，以减少内应力。
所谓回火处理是指
将经过淬火硬化或正常化处理之钢材在浸置于一低于临界温度一段时间后，以一定的速率冷却下来，以增加材料之韧性的一种处理。
从冶金原理，我们知道将经过淬火及正常化处理在放回中温浸置(时效)一段时间，可促使一部分之碳化物析出，同时有可消除一部分因急速冷却所造成之残留应力，因此可提高材料之韧性与柔性。
显然回火处理之效果决定于回火温度、时间即在冷却速率等因素
3.主轴分为风冷和水冷,一般用国产水冷，意大利风冷。
常用的意大利品牌为HSD,哥伦布，意达。
4.电机。
电机和驱动器是一体的，我们用的步进电机是中国创伟的，牌子还不错，伺服电机标配是台湾台达，选配是日本安川，伺服电机全部是750W。
5.传动方式有齿条传动和丝杆传动,齿条速度快,精度低,一般用在木工机上,丝杆相对速度慢,
精度高,一般用在广告机上。
绝大多数厂家的做法都是XY轴齿轮齿条，Z轴滚珠丝杆。
很多厂家说用进口丝杆，进口丝杆很贵，所以有很多厂家是欺诈行为，但是可以选择台湾上银Hiwin 的滚珠丝杆。
6.控制系统有很多,我们一般用上海维宏（NC），北京锐志天宏DSP手柄，台湾宝元M520i(LNC），其中最经常用的是NC。
维宏和DSP比较：
a.维宏是连接电脑PC，可以直接在电脑上作图，然后导入雕刻程序，直接加工。
而DSP必须用U盘连接DSP手柄，不太方便。
b.维宏操作系统更稳定，DSP手柄的容易出问题，U盘查来查去容易中病毒，程序会遭到破坏,问题多。
c.维宏的优化比较好，雕刻路径比较柔和，流畅，相对比DSP更好一点。
d.DSP手柄内存只有128M，由于储存的文件有限，所以需要不停的删除文件。
e.维宏的出厂价格大约在3500左右，DSP的出厂价格大约在2500左右.
7.导轨:分为圆柱导轨,矩形直线导轨(方轨),我们用的是台湾Hiwin20mm,25mm,30mm方轨,方轨好.进口矩形直线导轨的稳定性和精确度能达到比国产圆柱导轨的30倍!
8.真空泵,广告机没有泵,因为广告机是T型槽铝型材的台面，而木工机有真空泵，因为木工机是PVC的吸附台面，我们的PVC吸附台面是用的一层25mm厚一层15mm厚的双层PVC板，所以台面很厚，很牢固。
真空泵的作用是产生吸力，把工件吸住，使之固定。
真空泵有140流量和250流量，真空泵的选择是根据机器平台尺寸的大小而选择的，一般对于1325，140流量的真空泵就足够，我们用的真空泵是国产的，选配为德国贝克泵。
9.真空吸附,就是用真空泵在台面下面吸气,真空,牢牢的把板材吸附住，现在多数厂家做的是6分区的真空吸附台面,我们做4分区的,有人会问,人家6分区的好,吸的牢固,其实不是这样的,做4分区或6分区都可以，加一个分区费用仅仅大约250元,主要原因是4分区实用,因为分区越多,区域越小,拿6分区举例,如果客人拿一块小板材,正好占用一个半分区,那只有开两个分
区的真空吸附开关了,但是按照4分区,开一个区域就够了,开一个,关3个。
雕刻机操作员须知的十项安全操作规程
雕刻机操作员须知的十项安全操作规程在进行雕刻机操作之前，操作员必须了解并遵守一系列安全操作规程。
这些规程旨在确保操作员的个人安全，同时保障设备的正常运行。
下面是雕刻机操作员须知的十项安全操作规程：1. 穿戴个人防护装备：在操作雕刻机时，操作员应穿戴适当的个人防护装备，包括头盔、防护眼镜、防护手套和耳塞。
这些装备可以有效地保护操作员免受意外伤害。
2. 了解设备操作说明书：在操作雕刻机之前，操作员必须详细阅读设备的操作说明书，并了解设备的工作原理、操作步骤以及安全注意事项。
只有全面了解设备，操作员才能进行安全的操作。
3. 定期检查设备状态：在每次操作之前，操作员应仔细检查雕刻机的状态，包括电源线、传动装置、刀具等部件。
如果发现任何异常情况，应立即停止操作，并向相关人员报告。
4. 确保工作区清洁整齐：操作员应保持工作区域的清洁整齐，避免杂物和障碍物的存在。
这可以确保操作员在操作过程中的自由移动，并减少意外发生的可能性。
5. 切勿操作疲劳：进行长时间的雕刻机操作可能会导致操作员疲劳，从而使操作过程变得不稳定。
为了保证操作的安全性和质量，操作员应定期休息，并确保在操作期间保持良好的注意力。
6. 设备维护保养：操作员应按照设备的维护保养要求定期清洁设备，并检查设备是否存在磨损或故障。
定期维护保养可以延长设备的使用寿命，同时确保操作的安全可靠。
7. 遵守标准操作程序：操作员必须按照标准操作程序进行雕刻机操作，切勿擅自更改操作方式。
同时，操作员还应注意操作的顺序和步骤，以避免导致设备故障或人员伤害。
8. 紧急停止按钮的正确使用：雕刻机上通常会配有紧急停止按钮，操作员应熟悉其位置，并在紧急情况下立即按下该按钮。
这可以迅速切断设备电源，避免发生更严重的意外事故。
9. 避免使用损坏或失效的刀具：操作员应定期检查刀具的磨损情况，并及时更换损坏或失效的刀具。
使用损坏的刀具可能导致操作不稳定，甚至损坏设备或造成人员伤害。
10. 强调交流与协作：在进行雕刻机操作时，操作员应保持与其他工作人员的有效沟通，并协同配合进行操作。
雕刻机操作员必须知道的十项安全操作规程
雕刻机操作员必须知道的十项安全操作规程一、确保机器的正常运行1. 在使用雕刻机之前，操作员必须熟悉机器的工作原理和操作步骤，并经过相应的培训和考核。
2. 确保雕刻机的电源连接牢固，并且接地良好，以防止电击事故的发生。
3. 在操作过程中，严禁进行随意调整或修复机器的行为。
如出现故障或异常情况，应立即停机并向上级报告。
二、保护个人安全1. 操作员应穿戴符合要求的工作服、手套和防护眼镜，在操作过程中严禁穿戴吊带、项链等松散物品。
2. 长发的操作员应将头发绑起或戴帽子，以防止发生意外事故。
3. 在与机器进行交互时，要特别注意手和身体的位置，避免伤到自己。
三、安全操作注意事项1. 在启动雕刻机之前，应确认工作区域没有杂物，避免发生意外碰撞和滑倒等事故。
2. 确保工件固定牢固，避免在加工过程中发生工件脱离或倾斜的情况。
3. 在切割和雕刻过程中，切勿将手指或其他物体放置在切割区域内。
4. 雕刻机操作过程中，应提前计划好加工路径和速度，避免过大的力或速度造成意外伤害。
5. 定期检查机器的刀具和维护部件，保持其良好的工作状态，并按时更换磨损严重的零部件。
6. 操作员应保持工作区域的整洁，定期清理机器表面和废料。
避免因杂物堆积引发事故。
四、防止电气和火灾事故1. 使用电动工具时，应确保电线完好无损，且远离易燃物品和湿润的环境。
2. 不能将电线拉扯过度或放置在行走区域，以免绊倒或发生意外事故。
3. 使用雕刻机之前，确保机器的电气部分经过检修和维护，避免发生电气故障。
五、防止噪音和粉尘污染1. 雕刻机操作时会产生较大噪音，请佩戴耳塞或其他有效的防护措施，预防听力损害。
2. 在加工过程中会产生大量粉尘，应开启排风设备或佩戴口罩，防止吸入粉尘对身体造成伤害。
六、遵守安全操作规程1. 操作员必须严格遵守相关操作规程，不得擅自修改或忽略安全操作步骤。
2. 在使用雕刻机之前，操作员必须对机器进行全面的安全检查，确保所有安全设备的正常运行。
2024版分享木工雕刻机操作教程
05
雕刻机维护与保养
设备日常清洁保养
保持设备外观整洁
检查并紧固各部件
经常擦拭设备外壳及导轨面，保持清 洁，防止锈蚀。检查各部Biblioteka 的紧固情况，如有松动应 及时紧固。
清洁丝杠和光杠
定期清理丝杠和光杠上的灰尘和切屑， 防止影响传动精度。
常见故障排除方法
电气危险
雕刻机涉及电气部件和电源，存在触电风险。在操作前，确保设备接地
良好，并检查电线和插头是否损坏。不要使用破损的电线或插头，避免
与水或潮湿环境接触。
03
粉尘和噪音
木工雕刻机在加工过程中会产生木屑和噪音，可能对健康造成影响。佩
戴合适的个人防护用品，如防尘口罩和耳塞，以降低粉尘和噪音的危害。
个人防护用品选用和佩戴要求
01
雕刻机无法启动
02
检查电源插头是否插好，电源开关是否打开。
检查保险丝是否熔断，如有需要更换。
03
常见故障排除方法
01
雕刻机运行过程中突然停机
02
检查是否遇到障碍物导致过载保护，如有需要清除 障碍物并重启设备。
03
检查电机或驱动器是否故障，如有需要更换。
常见故障排除方法
01
雕刻精度下降
02
检查刀具是否磨损严重，如有需要更换。
使用合适的工具和材料 使用与设备配套的合适工具和材料，确保其质量和适用性。 不要使用损坏或不适合的刀具，以免发生危险。
危险源识别及应对措施
01
机械伤害
雕刻机的旋转部件和移动部件可能导致机械伤害。在操作前，确保所有
防护装置完好无损，并遵循安全操作规程。在设备运行时，不要将手或
雕刻机培训资料(楷体)
引言：概述：本文将以雕刻机培训资料为主题，通过五个大点阐述雕刻机的原理、操作、应用、维护和安全等方面内容。
每个大点将分别介绍59个小点，详细讲解相关知识和技术要点，以便学员全面了解和掌握雕刻机的相关知识。
正文内容：一、雕刻机原理1.1雕刻机的工作原理1.2数控系统的组成和作用1.3雕刻机的动力系统1.4雕刻机的控制系统1.5雕刻机的传动系统1.6雕刻机的零件结构和功能二、雕刻机操作技巧2.1雕刻机的开机与关机操作2.2雕刻机基本的操作界面和按钮2.3雕刻机坐标系的设置2.4雕刻机样品的导入和编辑2.5雕刻机加工参数的调整2.6雕刻机刀具的更换和调整2.7雕刻机加工路径的设置2.8雕刻机的加工过程和监控2.9雕刻机的故障处理与维修三、雕刻机的应用领域3.1雕刻机在模具制造中的应用3.2雕刻机在广告制作中的应用3.3雕刻机在家具制造中的应用3.4雕刻机在工艺品制作中的应用3.5雕刻机在工程建筑中的应用3.6雕刻机在装饰行业中的应用3.7雕刻机在其他领域的应用案例四、雕刻机的维护与保养4.1雕刻机的日常维护保养4.2雕刻机的定期检修与维护4.3雕刻机零部件的更换和修理4.4雕刻机的润滑和冷却系统4.5雕刻机的清洁与除尘五、雕刻机安全操作5.1雕刻机的安全防护设施5.2雕刻机的安全操作规程5.3雕刻机的应急救援措施5.4雕刻机事故案例分析5.5雕刻机安全文化与法规意识总结：本文通过对雕刻机培训资料的详细说明，希望能够帮助学员更好地理解和掌握雕刻机的原理、操作技巧、应用领域、维护保养和安全操作等方面的知识。
只有具备全面的雕刻机知识和技能，才能更好地应对实际生产中的需求，提高工作效率和质量。
同时，也需要不断学习和实践，不断提高自己的技术能力和创新意识，为雕刻机行业的发展做出贡献。

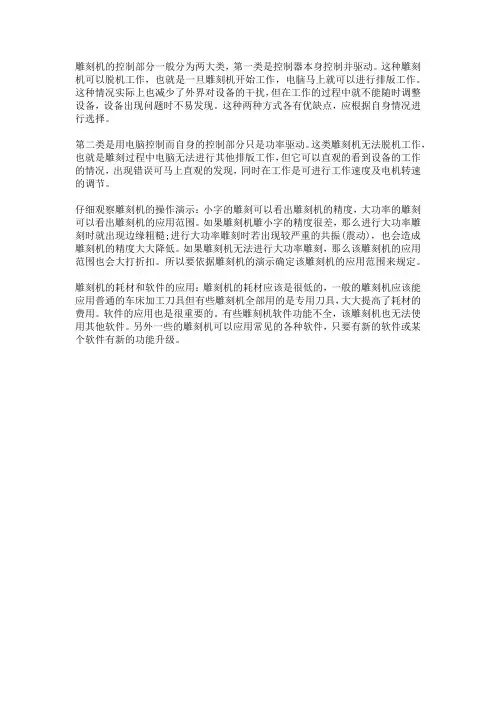

数控雕刻机基本操作常识
雕刻机的控制部分一般分为两大类，第一类是控制器本身控制并驱动。
这种雕刻机可以脱机工作，也就是一旦雕刻机开始工作，电脑马上就可以进行排版工作。
这种情况实际上也减少了外界对设备的干扰，但在工作的过程中就不能随时调整设备，设备出现问题时不易发现。
这种两种方式各有优缺点，应根据自身情况进行选择。
第二类是用电脑控制而自身的控制部分只是功率驱动。
这类雕刻机无法脱机工作，也就是雕刻过程中电脑无法进行其他排版工作，但它可以直观的看到设备的工作的情况，出现错误可马上直观的发现，同时在工作是可进行工作速度及电机转速的调节。
仔细观察雕刻机的操作演示：小字的雕刻可以看出雕刻机的精度，大功率的雕刻可以看出雕刻机的应用范围。
如果雕刻机雕小字的精度很差，那么进行大功率雕刻时就出现边缘粗糙;进行大功率雕刻时若出现较严重的共振(震动)，也会造成雕刻机的精度大大降低。
如果雕刻机无法进行大功率雕刻，那么该雕刻机的应用范围也会大打折扣。
所以要依据雕刻机的演示确定该雕刻机的应用范围来规定。
雕刻机的耗材和软件的应用：雕刻机的耗材应该是很低的，一般的雕刻机应该能应用普通的车床加工刀具但有些雕刻机全部用的是专用刀具，大大提高了耗材的费用。
软件的应用也是很重要的。
有些雕刻机软件功能不全，该雕刻机也无法使用其他软件。
另外一些的雕刻机可以应用常见的各种软件，只要有新的软件或某个软件有新的功能升级。
如何使用雕刻机及日常保养
如何使用雕刻机及日常保养
1、济，首先确定雕刻机的电压是220伏还是380伏，不可盲目载电。
2、南，确定电压是否符合要求，电压应在210V-230V之间，如果不符合必须采用稳压器。
选择稳压器时一定要选择高质量的（功率在2000W以上，一般重量应在15公斤以上）。
3、中，雕刻机必须要接地线，一是保证机器的安全，另一个是避免静电干扰。
4、工，雕刻机属于精密数控设备，切不可随意拆卸及在不懂的前提下调节电器配件，尤其是变频器。
5、机，雕刻机要长保养，保证机器的润滑、经常除尘等；保持导轨、丝杠的干净，润滑。
6、械，雕刻主轴电机，一定要保证循环水系统通畅，做好主轴的降温。
7、很，主轴电机保护：如果出现雕刻电机停转的情况或电机转速不匀的情况，请立即切断电源并与我厂维修。
如果在电机停转的情况下电机是不能加电的，否则电机的经圈会马上烧掉，请用户使用时一定注意。
8、好，卡头的保护：电机卡头和刀具之间是靠金属的摩擦固定的，所以安装刀具加油，防止长时间不拆卸或冷却液腐蚀而造成拆卸困难。
雕刻机常识问题解答
雕刻机常识问题解答雕刻机常识问题解答雕刻机：木工雕刻机，广告雕刻机，大理石雕刻机等电脑雕刻、数控雕刻自动化雕刻设备，创造自动化，人性化的数控雕刻设备。
木工行业家具装饰，乐器行业，木制工艺品行业，大面积板材平面雕刻、实木家具、红木家具、实木艺术壁画、密度板免漆门、复合门、橱柜窗门，床头柜，屏风雕刻等。
模具行业可雕刻各种模具，木模，航空木模，螺旋桨，汽车泡沫模具等。
应用分类电脑雕刻机有激光雕刻和机械雕刻两类，这两类都有大功率和小功率之分。
因为雕刻机的应用范围非常广泛，因此有必要了解各种雕刻机的最合适的应用范围：1、胸牌：小功率激光雕刻机（刻章机）、大功率或小功率电脑雕刻机；2、建筑模型：大、小功率电脑雕刻机；3、金属（模具、章等）加工：大、小功率电脑雕刻机（大功率因每次切削量较多而省时）；4、水晶字制作：大功率激光雕刻机（50W以上），大功率机械雕刻机；5、木材、有机玻璃、人造石等标牌制作：大功率机械雕刻机；6、展示、展览模型制作：大功率、大幅面机械雕刻机。
主要应用广告业、工艺业、模具业、建筑业、印刷包装业、木工业、装饰业等。
雕刻耗材亚克力有机板、PVC板、芙蓉板、双色板、木工板、密度板、大理石、防火板、橡胶板、玻璃等。
业务对象广告公司、装潢公司、酒店、宾馆、商场、学校、医院、办公楼、娱乐场所、洗浴中心、集团、企业、行政机关等。
日常保养一、连续运行时间每天10小时以下，保证冷却水的清洁及水泵的正常工作，绝不可使水主轴电机出现缺水现象，定时更换冷却水，以防止水温过高。
冬季如果工作环境温度太低可把水箱里面的水换成防冻液。
二、每次机器使用完毕，要注意清理，务必将平台及传动系统上的粉尘清理干净，定期（每周）对传动系统（X、Y、Z三轴）润滑加油。
（注：X、Y、Z三轴光杆用机油进行保养；丝杆部分加高速黄油；冬季如果工作环境温度太低丝杆、光杆（方形导轨或圆形导轨）部分应先用汽油进行冲洗清洁，然后加入机油，否则会造成机器传动部分阻力过大而导致机器错位。
雕刻机操作的十大安全要点
雕刻机操作的十大安全要点雕刻机是一种常见的机械设备，用于在各种材料上进行雕刻和切割。
然而，由于其高速旋转的切削工具和复杂的工作过程，操作过程中存在一定的安全风险。
因此，了解和遵守雕刻机的安全要点，对操作人员的安全至关重要。
本文将重点介绍雕刻机操作的十大安全要点，并提供相关建议和预防措施。
1. 穿戴个人防护装备在操作雕刻机之前，操作人员应穿戴适当的个人防护装备，包括护目镜、耳塞、手套和防滑鞋等。
这些装备可以有效地防止意外伤害，例如飞溅的切削碎片、噪音和滑倒等。
2. 确保工作区域清洁整齐在进行雕刻机操作之前，工作区域应保持清洁整齐。
移除杂物和其他障碍物，确保没有阻碍操作和运动的物体。
这可以减少操作人员因绊倒或触碰到不应该碰触的东西而造成的伤害。
3. 熟悉机器的安全控制装置在操作雕刻机之前，务必熟悉机器上的安全控制装置，例如紧急停止按钮和安全防护罩等。
这些装置可以在意外情况发生时迅速切断电源或避免暴露于危险区域，确保操作人员的安全。
4. 使用合适的切削工具和材料在进行雕刻机操作时，选择合适的切削工具和材料至关重要。
确保切削工具的尺寸和规格与操作要求相匹配，并使用经过测试和验证的材料进行雕刻。
这可以最大限度地减少意外事故和工件损坏的风险。
5. 保持机器和切削工具的定期维护为了确保雕刻机的安全和性能，定期进行维护是必不可少的。
这包括清洁和润滑机器的移动部件、检查和更换磨损或损坏的切削工具，并定期进行校准和调整，以确保机器的准确性和稳定性。
6. 遵守操作规程和注意事项在操作雕刻机之前，务必仔细阅读和遵守操作手册中的操作规程和注意事项。
这些指南通常包括关于工作条件、切削速度、刀具更换和维护等方面的建议和要求。
严格遵守这些规程可以降低事故发生的概率。
7. 预防火灾和电击在操作雕刻机时，必须特别注意电源线和电气设备的使用情况，避免电线的过度拉扯和损坏。
同时，要确保操作环境没有易燃物品，以防止火灾的发生。
在使用切削液等有较高火灾风险的材料时，应采取相应的安全预防措施。
雕刻机使用技巧
雕刻机使用技巧雕刻机是一种用来对各种物体进行雕刻的工具，它的使用技巧主要包括以下几个方面：1. 选用合适的刀具：根据雕刻物体的不同特性，选择合适的刀具是至关重要的。
比如，对于软质物体，可以选择磨刀的铣刀来加工，而对于硬质物体，则需要使用高速钨钢切削刀具。
2. 熟悉各种控制系统：雕刻机的控制系统通常包括数控系统和手动控制系统两种。
在使用前，应熟悉各个按钮和控制面板的功能，并了解数控指令的使用方法，如G代码、M代码等。
3. 精确定位和固定工件：雕刻机在运行过程中需要对工件进行精确定位，并确保其稳定固定在工作台上。
可以使用夹具、螺钉、夹子等方式来固定工件，以防止工件在加工过程中移动或晃动。
4. 控制加工速度和切削深度：根据雕刻物体的材质和要求，合理控制加工速度和切削深度是保证加工质量的关键。
通常，对于硬质材料需要低速加工，而对于软质材料则可以适当提高加工速度。
5. 做好刀具维护和保养：刀具是雕刻机的核心部件，保持刀具的锋利度对于加工质量至关重要。
在使用过程中，要及时清理刀具上的铁屑和切屑，并定期进行刀具的磨刃、修整和更换工作。
6. 定期检查和保养机器：定期检查和保养雕刻机的各个部件，尤其是润滑油和轴承等部件的使用情况。
及时清洗、加注润滑油，并对机器进行维护保养，可以延长机器的使用寿命，保证其正常运行。
7. 加工过程中保持安全：在使用雕刻机进行加工时，要注意自身的安全防护。
戴好防护眼镜、手套等个人防护用品，禁止接触机器运转的部件，并保持机器周围的整洁和通风。
通过掌握以上雕刻机的使用技巧，可以提高雕刻的效率和质量。
在实际操作中，还需要根据具体的工作需求和加工对象进行相应的调整和优化，以达到最佳的加工效果。
雕刻机基础与变频器知识
购买雕刻机需要注意什么问题?1、要注意雕刻机的功能，雕刻机的雕刻电机有大功率和小功率之分。
有些雕刻机功率较小只适合做双色板、建筑模型、小型标牌、三维工艺品等材料的加工，这种工艺已流行一段时间，但由于雕刻功率太小而大大影响了其应用范围。
另一种是大功率雕刻头的雕刻机，这种雕刻机有分为两类，一类是大幅面切割机：幅面一般在一米以上，但这种雕刻机的精度一般较差；另一类是幅面适中的雕刻机：这种雕刻机一般应用于精细加工和有机标牌制作。
2、要了解雕刻电机的性能和功能，雕刻机的雕刻头电机也是很关键的，因为雕刻头电机一般都不属于保修范围，而雕刻头电机又是长时间连续工作的，所以如果雕刻头电机不好也会影响雕刻机的使用。
3、再者就是雕刻头电机的速度可调范围，一般速度可调范围是每分钟几千到三万转，若速度不可调或速度可调范围较小，那么就说明该雕刻机应用范围就受到很大的限制，因为雕刻不同的材料必须用不同的雕刻头转速。
4、雕刻机本体制造工艺：大功率雕刻机工作时要求本体一定要精密和稳定，所以，长期大功率雕刻应采用铸造本体才能保证其加工精度和稳定性。
5、控制器一般也分为两类：一类控制器只是做驱动，而其所有运算工作由电脑来完成，在雕刻机工作时电脑处于等待状态，无法进行排版工作。
另一类控制器采用单板机或单片机控制，这种控制器实际上就是一台电脑，所以只要雕刻机一开始工作，电脑马上就可以进行其他排版工作，特别是较长时间雕刻时，该优势特别明显。
6、丝杆和导轨也是雕刻机的重要组成部分，好的丝杆和导轨是雕刻机长期使用时其精度和性能的保证。
三晶变频器在雕刻机应用的主要特点：1、低频力矩大、输出平稳2、高性能矢量控制3、转矩动态响应快、稳速精度高4、减速停车速度快5、抗干扰能力强激光雕刻机常见故障解决方案加工文件编排完毕后即可选择加工，并使用软件高速加工速度、加工强度及加工精度。
如进行影像加工，还要设制相应的网格，调整结束后先输出边框，以确定工件在台面上的位置，然后放置工件，工件放好后按软件中的输出（打印）键，并等待激光雕刻机接收文件，雕刻机接收到文件后便可按开始键进行曲红光定位（红光定位：正式加工前打开机盖，按开始键进行文件输出，此时激光管不发射激光，可观察加工位置是否准确，以避免因定位不准产生废品），然后再按开始键加工。
