高压喷射注浆施工工艺方法要点

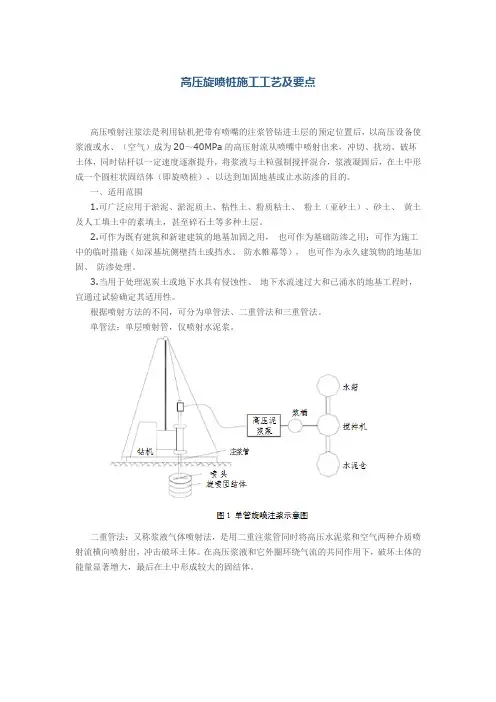

高压旋喷桩施工工艺及要点
高压旋喷桩施工工艺及要点高压喷射注浆法是利用钻机把带有喷嘴的注浆管钻进土层的预定位置后，以高压设备使浆液或水、（空气）成为20～40MPa的高压射流从喷嘴中喷射出来，冲切、扰动、破坏土体，同时钻杆以一定速度逐渐提升，将浆液与土粒强制搅拌混合，浆液凝固后，在土中形成一个圆柱状固结体（即旋喷桩），以达到加固地基或止水防渗的目的。
一、适用范围1.可广泛应用于淤泥、淤泥质土、粘性土、粉质粘土、粉土（亚砂土）、砂土、黄土及人工填土中的素填土，甚至碎石土等多种土层。
2.可作为既有建筑和新建建筑的地基加固之用，也可作为基础防渗之用；可作为施工中的临时措施（如深基坑侧壁挡土或挡水、防水帷幕等），也可作为永久建筑物的地基加固、防渗处理。
3.当用于处理泥炭土或地下水具有侵蚀性、地下水流速过大和已涌水的地基工程时，宜通过试验确定其适用性。
根据喷射方法的不同，可分为单管法、二重管法和三重管法。
单管法：单层喷射管，仅喷射水泥浆。
二重管法：又称浆液气体喷射法，是用二重注浆管同时将高压水泥浆和空气两种介质喷射流横向喷射出，打击破坏土体。
在高压浆液和它外圈围绕气流的共同感化下，破坏土体的能量显著增大，最后在土中构成较大的固结体。
三重管法：是一种浆液、水、气喷射法，使用分别输送水、气、浆液三种介质的三重注浆管，在以高压泵等高压发生装置产生高压水流的周围环绕一股圆筒状气流，进行高压水流喷射流和气流同轴喷射冲切土体，形成较大的空隙，再由泥浆泵将水泥浆以较低压力注入到被切割、破碎的地基中，喷嘴作旋转和提升运动，使水泥浆与土混合，在土中凝固，形成较大的固结体，其加固体直径可达2m。
喷射注浆法的加固半径和许多因素有关，个中包孕喷射压力P、提升速度S、被加固土的抗剪强度τ、喷咀直径d和浆液稠度B。
加固规模与喷射压力P、喷咀直径d成正比，与提升速度S、土的抗剪强度τ和浆液稠度B成反比。
加固体强度与单位加固体中的水泥掺入量和土质有关。
二、成桩机理高压喷射注浆的成桩机理包括以下五种作用：1.高压喷射流切割破坏土体作用。
高压喷射注浆桩施工工艺
高压喷射注浆桩施工工艺高压喷射注浆桩施工工艺1. 引言高压喷射注浆桩是一种常用于土壤加固和基础承载力提高的施工工艺。
它利用高压泵将水泥浆注入桩洞中，通过固结土体，增加土壤的强度和稳定性。
本文将深入探讨高压喷射注浆桩施工工艺的多个方面，以及我对这一工艺的观点和理解。
2. 高压喷射注浆桩的施工流程2.1 桩位布置在施工前，施工人员根据设计要求，确定桩位的布置，并进行标记和清理工作。
每个桩位的位置、数量和尺寸都要符合工程设计要求，确保施工效果。
2.2 桩孔开挖开挖桩孔是高压喷射注浆桩施工的关键环节。
开挖时应注意保持桩孔的垂直度和水平度，确保桩的质量。
根据土层情况，可以选择不同的挖孔方式，如破碎桩、钻孔等。
2.3 高压喷射注浆在桩孔开挖完成后，需要进行高压喷射注浆。
这一步骤需要使用高压泵将水泥浆注入桩孔中，充分浸润土层，并固结土壤。
喷射注浆的压力和注浆量应根据设计要求进行控制，以确保注入土体的浆液能够充分填充孔隙，提高土壤的强度。
2.4 施工质量控制施工过程中需要进行严格的质量控制，包括桩身的直径、桩身和桩盖的垂直度、桩顶标高等。
只有保证施工质量，才能确保注浆桩的稳定性和可靠性。
3. 高压喷射注浆桩的优点和应用高压喷射注浆桩具有以下优点：3.1 提高土壤强度高压喷射注浆桩通过注浆固结土层，提高了土壤的强度和稳定性。
这对于需要承受较大荷载的建筑物、道路和桥梁等工程项目非常重要。
3.2 提高桩基稳定性高压喷射注浆桩可以提高桩基的稳定性，减少地基沉降和变形。
这对于建筑物的使用寿命和安全性都有着重要的影响。
高压喷射注浆桩在以下领域有广泛的应用：- 土壤加固工程：用于加固软土地基、填埋地和沉积地等地质条件较差的地区。
- 基础工程：用于加固建筑物、桥梁和道路的基础，提高承载力和稳定性。
- 防水工程：用于加固地下水位较高的区域，防止地下水渗透进入地下室或建筑物内部。
4. 总结与回顾在本文中，我们深入探讨了高压喷射注浆桩施工工艺的多个方面。

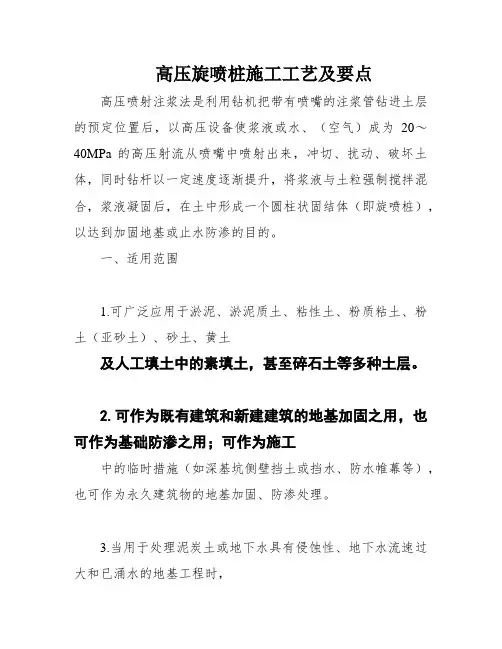

高压旋喷桩施工工艺及要点
高压旋喷桩施工工艺及要点高压喷射注浆法是利用钻机把带有喷嘴的注浆管钻进土层的预定位置后，以高压设备使浆液或水、（空气）成为20～40MPa的高压射流从喷嘴中喷射出来，冲切、扰动、破坏土体，同时钻杆以一定速度逐渐提升，将浆液与土粒强制搅拌混合，浆液凝固后，在土中形成一个圆柱状固结体（即旋喷桩），以达到加固地基或止水防渗的目的。
一、适用范围1.可广泛应用于淤泥、淤泥质土、粘性土、粉质粘土、粉土（亚砂土）、砂土、黄土及人工填土中的素填土，甚至碎石土等多种土层。
2.可作为既有建筑和新建建筑的地基加固之用，也可作为基础防渗之用；可作为施工中的临时措施（如深基坑侧壁挡土或挡水、防水帷幕等），也可作为永久建筑物的地基加固、防渗处理。
3.当用于处理泥炭土或地下水具有侵蚀性、地下水流速过大和已涌水的地基工程时，宜通过试验确定其适用性。
根据喷射方法的不同，可分为单管法、二重管法和三重管法。
单管法：单层喷射管，仅喷射水泥浆。
二重管法：又称浆液气体喷射法，是用二重注浆管同时将高压水泥浆和空气两种介质喷射流横向喷射出，冲击破坏土体。
在高压浆液和它外圈环绕气流的共同作用下，破坏土体的能量显著增大，最后在土中形成较大的固结体。
三重管法：是一种浆液、水、气喷射法，使用分别输送水、气、浆液三种介质的三重注浆管，在以高压泵等高压发生装置产生高压水流的周围环绕一股圆筒状气流，进行高压水流喷射流和气流同轴喷射冲切土体，形成较大的空隙，再由泥浆泵将水泥浆以较低压力注入到被切割、破碎的地基中，喷嘴作旋转和提升运动，使水泥浆与土混合，在土中凝固，形成较大的固结体，其加固体直径可达2m。
喷射注浆法的加固半径和许多因素有关，其中包括喷射压力P、提升速度S、被加固土的抗剪强度τ、喷咀直径d和浆液稠度B。
加固范围与喷射压力P、喷咀直径d成正比，与提升速度S、土的抗剪强度τ和浆液稠度B成反比。
加固体强度与单位加固体中的水泥掺入量和土质有关。
二、成桩机理高压喷射注浆的成桩机理包括以下五种作用：1.高压喷射流切割破坏土体作用。

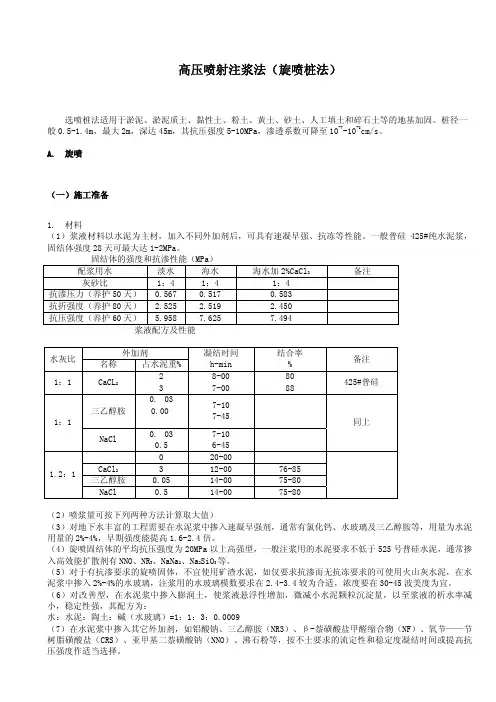

高压喷射注浆法(旋喷桩法)施工工艺标准
高压喷射注浆法（旋喷桩法）选喷桩法适用于淤泥、淤泥质土、黏性土、粉土、黄土、砂土、人工填土和碎石土等的地基加固。
桩径一般0.5-1.4m，最大2m，深达45m，其抗压强度5-10MPa，渗透系数可降至10-7-10-8cm/s。
A. 旋喷（一）施工准备1.材料（1）浆液材料以水泥为主材，加入不同外加剂后，可具有速凝早强、抗冻等性能。
一般普硅425#纯水泥浆，固结体强度28天可最大达1-2MPa。
固结体的强度和抗渗性能（MPa）配浆用水 淡水 海水 海水加2%CaCl2备注灰砂比 1：4 1：4 1：4抗渗压力（养护50天） 0.567 0.517 0.583抗折强度（养护80天） 2.525 2.519 2.450抗压强度（养护60天） 5.958 7.625 7.494浆液配方及性能水灰比外加剂 凝结时间h-min结合率%备注 名称 占水泥重%1：1 CaCL2238-007-008088425#普硅1：1 三乙醇胺0.030.007-107-45同上 NaCl0.030.57-106-451.2：10 20-00CaCl2 3 12-00 76-85 三乙醇胺 0.05 14-00 75-80 NaCl 0.5 14-00 75-80（2）喷浆量可按下列两种方法计算取大值）（3）对地下水丰富的工程需要在水泥浆中掺入速凝早强剂，通常有氯化钙、水玻璃及三乙醇胺等，用量为水泥用量的2%-4%，早期强度能提高1.6-2.4倍。
（4）旋喷固结体的平均抗压强度为20MPa以上高强型，一般注浆用的水泥要求不低于525号普硅水泥，通常掺入高效能扩散剂有NNO、NR3、NaNa2、Na2SiO3等。
（5）对于有抗渗要求的旋喷固体，不宜使用矿渣水泥，如仅要求抗渗而无抗冻要求的可使用火山灰水泥，在水泥浆中掺入2%-4%的水玻璃，注浆用的水玻璃模数要求在2.4-3.4较为合适，浓度要在30-45波美度为宜。
（6）对改善型，在水泥浆中掺入膨润土，使浆液悬浮性增加，微减小水泥颗粒沉淀量，以至浆液的析水率减小，稳定性强，其配方为：水：水泥：陶土：碱（水玻璃）=1：1：3：0.0009（7）在水泥浆中掺入其它外加剂，如铝酸钠、三乙醇胺（NR3）、β-萘磺酸盐甲醛缩合物（NF）、氧节——节树脂磺酸盐（CRS）、亚甲基二萘磺酸钠（NNO）、沸石粉等，按不土要求的流定性和稳定度凝结时间或提高抗压强度作适当选择。
高压喷射注浆桩施工工艺

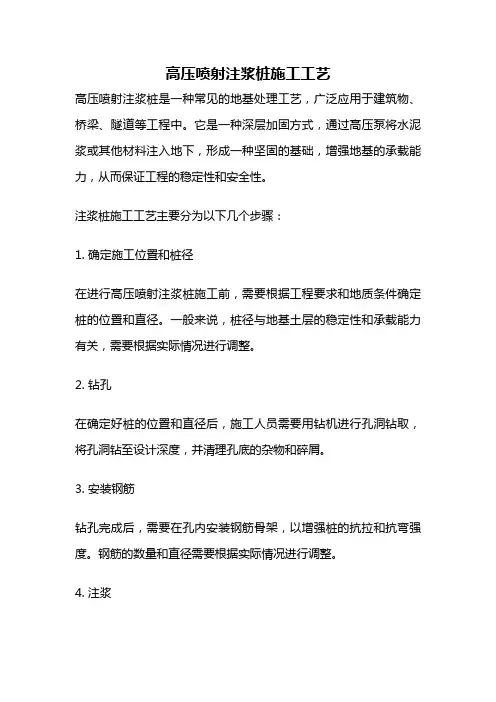

高压喷射注浆桩施工工艺
高压喷射注浆桩是一种常见的地基处理工艺，广泛应用于建筑物、桥梁、隧道等工程中。
它是一种深层加固方式，通过高压泵将水泥浆或其他材料注入地下，形成一种坚固的基础，增强地基的承载能力，从而保证工程的稳定性和安全性。
注浆桩施工工艺主要分为以下几个步骤：
1. 确定施工位置和桩径
在进行高压喷射注浆桩施工前，需要根据工程要求和地质条件确定桩的位置和直径。
一般来说，桩径与地基土层的稳定性和承载能力有关，需要根据实际情况进行调整。
2. 钻孔
在确定好桩的位置和直径后，施工人员需要用钻机进行孔洞钻取，将孔洞钻至设计深度，并清理孔底的杂物和碎屑。
3. 安装钢筋
钻孔完成后，需要在孔内安装钢筋骨架，以增强桩的抗拉和抗弯强度。
钢筋的数量和直径需要根据实际情况进行调整。
4. 注浆
钢筋安装完毕后，需要使用高压泵将水泥浆或其他注浆材料注入孔洞中。
注浆时需要控制注浆压力和流量，以确保注浆均匀充填，避免出现空洞或松散现象。
5. 拔出钻杆
注浆完成后，需要将钻杆逐个拔出，并及时用水清洗，以确保钻杆不被注浆材料堵塞。
6. 整理孔口
拔出钻杆后，需要对孔口进行整理和修整，以确保孔口平整和美观。
同时，还需要在孔口处设置防水层和防腐层，以保证注浆桩的使用寿命和稳定性。
总结：
高压喷射注浆桩施工工艺是一种先进的地基加固工艺，具有施工快速、效果好、成本低等优点。
在实际工程中，需要根据地质条件和工程要求选择合适的注浆材料和施工方案，以确保注浆桩的质量和稳定性。
同时，还需要注意安全问题，做好施工现场的安全防护工作，确保施工人员的身体健康和生命安全。
第七节高压喷射灌浆防渗墙施工工艺
第七节高压喷射灌浆防渗墙施工工艺一、高压旋喷灌浆施工1、施工设备机具选型针对地层条件和设计要求，选择的主要施工设备机具及材料见附表。
2、灌浆材料灌浆主要材料包括水泥、水、掺和料及外加剂等，每批采购的水泥、掺和料、外加剂等材料，均应符合有关的材料质量标准，并附有生产厂家的质量证明书。
入库前按规定进行检验验收，及时把检验成果报送监理人。
(1)水泥根据施工图纸或监理人指示，选用灌浆用的水泥品种。
水泥标号不低于32.5M；水泥细度要求通过80um方孔筛，其筛余量不大于5%。
水泥不得存放过久，出厂期超过3个月的水泥不得使用。
(2)水灌浆用水符合JGJ63-89的规定，拌浆的水温低于40°C。
3、制浆(1)制浆材料必须称重,称重误差小于5%，水采用水尺量取，水泥按袋计量，其它材料用称称重。
回填灌浆和固结灌浆一般均采用集中制浆站来制浆，输送浆液流速为1.4-2.0m/s，各灌浆站根据浆液所需配比进行配浆。
(2)各类浆液必须搅拌均匀，测定浆液密度等参数；纯水泥浆的搅拌时间，使用普通搅拌机时，不少于3min；使用高速搅拌机时，不少于30s。
浆液在使用前应过筛，从开始制备到用完的时间小于4h。
拌制细水泥浆液和稳定浆液，搅拌时间通过试验确定；细水泥浆液的搅拌，从制备到用完的时间小于2h。
4、高压旋喷灌浆施工旋喷灌浆施工采用三管旋喷施工工艺，设计桩径1000mm采用自下而上的灌浆方式，分两序组织高喷施工。
旋喷造孔按一序孔和二序孔分部进行，旋喷灌浆先喷一序孔，再喷二序孔。
（1）钻孔施工工艺钻孔沿坝轴线布孔，分序钻孔，采用XY-2型工程钻机进行钻孔施工，首先把钻杆（注浆管）对准孔位中心，偏差不超过50mm，钻机座要平稳，立轴或转盘要与孔位对正，倾角与设计误差一般不得大于0.5°,钻孔护壁材料为黄泥浆，比重初定为1：1,孔深达设计孔深后再加深0.5m。
钻孔过程记录完整。
（2）钻孔方法钻进方法采用硬质合金回转钻进、金刚石钻进、合金牙轮钻进等方法成孔。
高压喷射注浆法施工工艺
高压喷射注浆法施工工艺嘿，咱今儿来聊聊高压喷射注浆法施工工艺！这可是个厉害的家伙呢！你想啊，就好比咱盖房子是在给大地化妆，那高压喷射注浆法就是给这妆容打底的关键一步。
它就像个神奇的魔法棒，能让地基变得坚固无比。
先来说说它的原理哈，就是通过高压把那些特殊的浆液给喷射出去，就跟子弹似的，“噗噗”地打到地里面去。
然后呢，这些浆液和土啊就混合在一起，凝固了之后，嘿，这地基就稳如泰山啦！施工的时候可得注意一些小细节哦。
那高压设备就像是个脾气有点大的家伙，可得小心伺候着，压力可不能调得太高或者太低啦，不然效果可就大打折扣咯。
还有那浆液，就跟咱做饭的调料似的，得调配得恰到好处，太稀了不行，太稠了也不行。
咱再说说它的好处吧，那可多了去了。
它能适应各种复杂的地质条件，不管是软土还是硬土，它都能搞定。
这就好比一个全能运动员，啥项目都能玩得转。
而且啊，它施工速度还挺快，不像有些工艺磨磨蹭蹭的，它能让工程进度大大加快呢。
你说要是没有这高压喷射注浆法，那咱盖的房子能那么结实吗？万一哪天来个小地震啥的，那不就摇摇晃晃啦？所以啊，可别小瞧了这工艺，它可是幕后的大功臣呢！在施工现场，看着那高压喷射的浆液在空中划过一道道弧线，就感觉像是在看一场精彩的表演。
工人们熟练地操作着设备，就像舞台上的演员一样，充满了节奏感。
这高压喷射注浆法啊，就像是建筑界的秘密武器，默默地为我们的生活保驾护航。
它让我们的房子更坚固，让我们的城市更美丽。
咱就说，这么好的施工工艺，咱可得好好珍惜，好好利用。
让它为我们创造更多更美好的建筑，让我们的生活更加安稳和舒适。
怎么样，你是不是也对这高压喷射注浆法有了更深的认识和了解啦？是不是也觉得它超级厉害呀？原创不易，请尊重原创，谢谢!。
高压喷射注浆施工方案
高压喷射注浆施工方案一、施工准备本项目采用MGJ-50型旋喷桩机，设备进场后，对其进行了调试、检验，设备处于良好的工作状态，可保证其能正常进行。
二、施工工艺施工准备→测量定位→机具就位→钻孔至设计标高→旋喷开始→提升旋喷注浆→旋喷结束成桩。
三、施工方法1、场地平整先进行场地平整，清除桩位处地上、地下的一切障碍物，场地低洼处用粘性土料回填夯实，并做好排浆沟。
2、测量定位首先采用全站仪根据高压旋喷桩的位置放出试验区域的控制桩，然后使用钢卷尺和麻线根据桩距传递放出旋喷桩的桩位位置，用小竹签做好标记，并撒白灰标识，确保桩机准确就位。
3、机具就位人力缓慢移动至施工部位，由专人指挥，用水平尺和定位测锤校准桩机，使桩机水平，导向架和钻杆应与地面垂直，倾斜率小于1.5%。
对不符和垂直度要求的钻杆进行调整，直到钻杆的垂直度达到要求。
为了保证桩位准确，必须使用定位卡，桩位对中误差不大于5cm。
4、停止钻进采用双管旋喷法施工。
该方法插管与钻孔两道工序合二为一，即钻孔完成时插管作业同时完成。
在插管过程中，为防止泥砂堵塞喷嘴，高压水喷嘴边射水、边插管，水压力20MPa，至设计标高后停止钻进。
搅拌提升速度15厘米/分，转速20转/分，气流压力0.7MPa。
5、浆液配置高压旋喷桩的浆液，采用复合型32.5级水泥，其用量320kg/m3，水泥浆液配制严格按设计要求控制为水灰比1：1，水泥浆比重1.49。
搅拌灰浆时，先加水，然后加水泥，每次灰浆搅拌时间不得少于2分钟，水泥浆应在使用前一小时制备，浆液在灰浆拌和机中要不断搅拌，直到喷浆前。
6、喷射注浆在插入旋喷管前先检查高压设备和管路系统，设备的压力和排量必须满足设计要求。
各部位密封圈必须良好，各通道和喷嘴内不得有杂物，并做20MPA高压水射水试验，合格后方可喷射浆液。
7、冲洗喷射施工完成后，应把注浆管等机具设备采用清水冲洗干净，防止凝固堵塞。
管内、机内不得残存水泥浆，通常把浆液换成清水在地面上喷射，以便把泥浆泵、注浆管和软管内的浆液全部排除。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工工艺方法要点
(1)旋喷桩施工工艺流程：
单管旋喷桩施工工艺流程：
钻机就位钻孔——钻孔至设计标高——旋喷开始——边旋喷边提升——旋喷结束成桩
三重管旋喷法施工工艺流程：
①振动沉桩机就位，放桩靴，立套管，安振动锤；②套管沉入设计深度；③拔起一段套管，卸上段套管，使下段露出地面；④套管中插入三重管，边旋、边喷、边提升；⑤自动提升旋喷管；⑥拔出旋喷管与套管，下部形成圆柱喷射桩加固体。
(2)施工前先进行场地平整，挖好排浆沟，做好钻机定位。
要求钻机安放保持水平，钻杆保持垂直，其倾斜度不得大于1.5%。
(3)旋喷桩施工程序为：机具就位→贯入注浆管、试喷射→喷射注浆→拔管及冲洗等。
(4)单管法和二重管法可用注浆管射水成孔至设计深度后，再一边提升一边进行喷射注浆。
三重管法施工须预先用钻机或振动打桩机钻成直径150~200mm孔，然后将三重注浆管插入孔内，按旋喷、定喷或摆喷的工艺要求，由下而上进行喷射注浆，注浆管分段提升的搭接长度不得小于200mm。
(5)在插入旋喷管前先检查高压水与空气喷射情况，各部
位密封圈是否封闭，插入后先作高压水射水试验，合格后方可喷射浆液。
如因塌孔插入困难时，可用低压(0.1~2MPa)水冲孔喷下，但须把高压水喷嘴用塑料不包裹，以免泥土堵塞。
(6)喷嘴直径、提升速度、旋喷速度、喷射压力、排量等旋喷参数见表或根据现场试验确定。
注：高压泵喷射的(单管法、二重管法)是浆液或(三重管法)水。
(7)当采用三重管法旋喷，开始时，先送高压水，再送水泥浆和压缩空气，在一般情况下，压缩空气可晚送30s。
在桩底部边旋转边喷射1min后，再进行边旋转、边提升、边喷射。
(8)喷射时，先应达到预定的喷射压力、喷浆量后再逐渐提升注浆管。
中间发生故障时，应停止提升和旋喷，以防桩体中断，同时立即进行检查排除故障；如发现有浆液喷射不足，影响桩体的设计直径时，应进行复核。
(9)当处理既有建筑地基时，应采取速凝浆液或大间隔孔旋喷和冒浆回灌等措施，以防旋喷过程中地基产生附加变形和地基与基础间出现脱空现象，影响被加固建筑及邻近建筑。
(10)旋喷过程中，冒浆量应控制在10%~25%之间。
对需要扩大加固范围或提高强度的工程，可采取复喷措施，即先喷一遍清水，再喷一遍或两遍水泥浆。
(11)喷到桩高后应迅速拔出注浆管，用清水冲洗管路，防止凝固堵塞。
相邻两桩施工间隔时间应不小于48h，间距应不小于4~6m。
质量控制
(1)施工前应检查水泥、外掺剂等的质量，桩位、压力表、流量表的精度和灵敏度、高压喷射设备的性能等。
(2)施工中应检查施工参数(压力、水泥浆量、提升速度、旋转速度等)的应用情况及施工程序。
(3)施工结束后28d，对施工质量及承载力进行检验、内容为桩体强度、承载力、平均直径、状体中心位置、桩体均匀性等。
(4)旋喷注浆地基质量检验标准如表所示。
