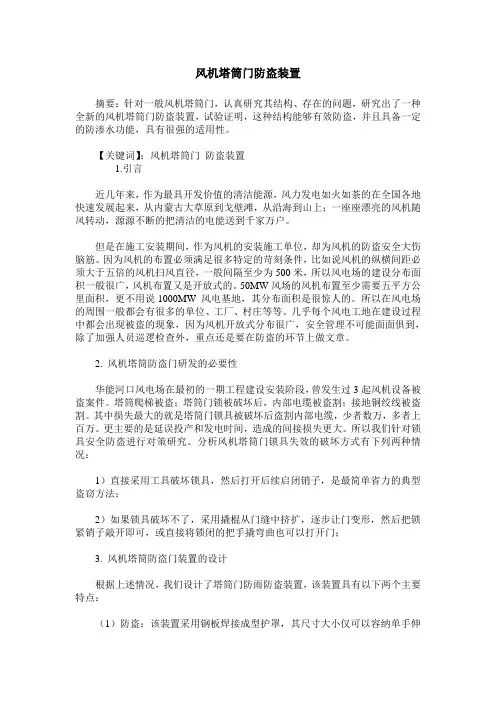

风机塔筒门防盗装置
风机塔筒门防盗装置摘要：针对一般风机塔筒门，认真研究其结构、存在的问题，研究出了一种全新的风机塔筒门防盗装置，试验证明，这种结构能够有效防盗，并且具备一定的防渗水功能，具有很强的适用性。
【关键词】：风机塔筒门防盗装置1.引言近几年来，作为最具开发价值的清洁能源，风力发电如火如荼的在全国各地快速发展起来，从内蒙古大草原到戈壁滩，从沿海到山上；一座座漂亮的风机随风转动，源源不断的把清洁的电能送到千家万户。
但是在施工安装期间，作为风机的安装施工单位，却为风机的防盗安全大伤脑筋。
因为风机的布置必须满足很多特定的苛刻条件，比如说风机的纵横间距必须大于五倍的风机扫风直径，一般间隔至少为500米，所以风电场的建设分布面积一般很广，风机布置又是开放式的。
50MW风场的风机布置至少需要五平方公里面积，更不用说1000MW 风电基地，其分布面积是很惊人的。
所以在风电场的周围一般都会有很多的单位、工厂、村庄等等。
几乎每个风电工地在建设过程中都会出现被盗的现象，因为风机开放式分布很广，安全管理不可能面面俱到，除了加强人员巡逻检查外，重点还是要在防盗的环节上做文章。
2. 风机塔筒防盗门研发的必要性华能河口风电场在最初的一期工程建设安装阶段，曾发生过3起风机设备被盗案件。
塔筒爬梯被盗；塔筒门锁被破坏后，内部电缆被盗割；接地铜绞线被盗割。
其中损失最大的就是塔筒门锁具被破坏后盗割内部电缆，少者数万，多者上百万。
更主要的是延误投产和发电时间，造成的间接损失更大。
所以我们针对锁具安全防盗进行对策研究。
分析风机塔筒门锁具失效的破坏方式有下列两种情况：1）直接采用工具破坏锁具，然后打开后续启闭销子，是最简单省力的典型盗窃方法；2）如果锁具破坏不了，采用撬棍从门缝中挤扩，逐步让门变形，然后把锁紧销子敲开即可，或直接将锁闭的把手撬弯曲也可以打开门；3. 风机塔筒防盗门装置的设计根据上述情况，我们设计了塔筒门防雨防盗装置，该装置具有以下两个主要特点：（1）防盗：该装置采用钢板焊接成型护罩，其尺寸大小仅可以容纳单手伸入，但不影响钥匙插入转动。
风电场防火防盗措施
防火防盗措施
1、对风机塔筒周围、箱变周围、分支箱周围、电缆沟等部位的杂草进行清理，
2、组织对灭火器、防火沙箱、消防水系统、自动消防设备设施进行全面排查，确保处于正常可用状态。
3、加强对机舱、变频器、电缆接头等重点防火部位的巡检，逐一排查，严加防范，增加重点防火区域的消防器材。
4、落实防火责任人工作，做好物资准备。
春节期间强化值班值守，加强防火重点区域的巡查。
5、组织对生产、办公、生活区域进行全面清查，将可燃物、易燃物集中进行清理，彻底消除火灾隐患。
6、春节期间如发现祭祀，应叮嘱祭祀人严格遵守严禁用火的规定。
7、每日对电站各宿舍用电、厨房用电用气、办公室用电进行安全检查，发现隐患及时处理。
8、与周边政府组织及居民建立良好关系，及时在突发情况下进行高效联动。
9、在春节期间，值班人员应利用视频监控系统及时掌握生产区域情况，加大巡视检查力度。
10、升压站大门注意随时保持关闭状态，除必要情况下，禁止一切非风场人员进入升压站。
值班人员要做好入站人员信息登记。
11、春节前开展一次风机全面巡检工作，检查各风机塔筒门锁闭良好。
风电场防盗措施
沽源风电场防盗措施一、职责风电场场长是安全防盗工作的主要负责人，其主要职责是：1、根据本规定，结合风电场实际，把安全防盗工作纳入日常管理内；2、建立、健全防盗机制，保证安全防盗工作；3、定期（每季度至少一次）组织本部门员工开展安全防盗及法制宣传、教育工作；4、定期（每月至少一次）组织本部门安全防盗检查工作，发现漏洞隐患及时整改，并做好登记工作；5、防盗安全教育、定期检查必须有记录，以备公司检查。
二、防盗要求风电场每一个成员都是防盗的责任人，都有着不可推卸的责任，防盗关系到风电场的重大财产安全及自身财产安全，必须尽职尽责，把具体工作落实到实处：1、风电场成立防盗安全保卫领导小组，小组成员如下：组长：风电场场长副组长：风电场安全技术专工组员：风电场全体员工、金风服务商值班员工2、风电场负责人要教育职工充分认识防盗的重要性，严格遵守防盗制度，如有违反，造成被盗者，将追究直接责任者的责任。
3、各区域的负责人下班前要对自己所负责部门的安全、防盗事情进行一次检查，发现隐患，及时上报、排除。
4、坚持不定时巡检，下班以后值班人员要对生活区和变电区周围进行检查，防止各类意外事故发生。
5、风电场全体员工要树立防盗意识，各部门最后走的同志要做到关灯、断电、关窗、锁门。
钥匙应及时交由下个值班员的手中，以免耽误其他工作；6、升压站大门在无车辆或人员进出入时应及时关闭；7、每日值班人员要定时观看视频监控系统，查看各个区域是否存在可疑情况；8、节假日期间，风电场值班人员24小时值班，不得无故离岗。
三、防盗注意事项1、风电场人员外出或休假时，须锁好衣柜、断电、关门窗；2、自己的物品要妥善保管好，贵重物品要锁起来；3、在无人看管的情况下手机不要充电，柜子钥匙不要乱放；4、不随便带生人到室内活动，钥匙不随便交给其他人；5、对形迹可疑的陌生人应提高警惕；6、保管好个人的银行卡；7、各办公司的电视机、计算机、照相机、复印机等高档电器的使用保管应当指定专人负责；8、库房等重地，应严格按风电场管理细则管理，出入物资应当有写明品名、规格、数量的清单；9、重点要害防盗部位，应当安装防盗监控技术设施。
风电场塔筒门锁防盗装置方案
风电场塔筒门锁防盗装置方案一、工程概况风机远离村庄城镇，人烟稀少。
因此，风机塔筒门锁有被撬开的风险，偷盗风机内部的电缆、变压器、电机、钢板等财物，造成风机无法正常运转，对风电场造成极大的经济损失。
因此迫切需要对风机塔筒门进行防护。
现风电场采用的塔筒门是通过暗锁将门板与门框锁紧，这样容易让盗窃人员采用撬棍将锁具撬开进行偷盗，针对现场塔筒门锁容易被撬开的缺点，风电场风机塔筒门需更换一种塔筒门防盗锁具，有效保证门锁不被破坏。
二、风机塔筒门防盗锁功能作用改进的塔筒防盗门锁，需要特殊的结构设计使得盗窃者无法找到薄弱撬点对门锁进行破环。
只能单手开锁的结构特点，即使是一般专业的开锁人员也无法打开门锁；经过特殊热处理高强度合金钢插销杆，即使下钢料的锯条及砂轮片都无法切动；锁具核心部分可靠的机械机构的设计，提高了塔筒门防护的可靠性和安全性。
锁具多重防盗设计功能组合，使得锁具具有极好的安全性，除氧乙炔等火切割外很难破坏该锁具。
三、塔筒门锁防盗装置说明外形尺寸：安装最大外形尺寸为：长×宽×高=375 ㎜×285 ㎜×165 ㎜。
锁具装置由两大部分组成，包括防护罩体和插销挡槽，防护罩体2焊接在塔筒门板外侧，插销挡槽焊接在塔筒门框上防护罩体内部安装有插销滑动机构、偏心回转锁紧机构等，门锁安装位置如图1所示。
图1. 门锁位置图塔筒门防盗装置结构如图2、图3、图4 所示：图2.立体效果图图3. 锁具结构图图4.内部剖切图防盗装置结构功能特点：1、锁紧时，手工推动插销杆把手利用滑动机构使插销杆顺利滑动伸入插销挡槽，同时，通过钥匙转动偏心回转锁紧机构将插销杆锁紧定位不再滑动；开启时，从护罩下方的圆孔处将手伸入，用钥匙转动偏心回转锁紧机构，解除对插销杆的锁紧，拉动插销杆把手开启。
2、偏心回转锁紧机构采用十字槽钥匙进行开启和锁闭功能。
3、开启人手通道允许单手伸入护罩内部进行开启，即使专业的开锁人员也无法单手进行开锁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
风电场塔筒门锁防盗装置方案
一、工程概况
风机远离村庄城镇，人烟稀少。
因此，风机塔筒门锁有被撬开的风险，偷盗风机内部的电缆、变压器、电机、钢板等财物，造成风机无法正常运转，对风电场造成极大的经济损失。
因此迫切需要对风机塔筒门进行防护。
现风电场采用的塔筒门是通过暗锁将门板与门框锁紧，这样容易让盗窃人员采用撬棍将锁具撬开进行偷盗，针对现场塔筒门锁容易被撬开的缺点，风电场风机塔筒门需更换一种塔筒门防盗锁具，有效保证门锁不被破坏。
二、风机塔筒门防盗锁功能作用
改进的塔筒防盗门锁，需要特殊的结构设计使得盗窃者无法找到薄弱撬点对门锁进行破环。
只能单手开锁的结构特点，即使是一般专业的开锁人员也无法打开门锁；经过特殊热处理高强度合金钢插销杆，即使下钢料的锯条及砂轮片都无法切动；锁具核心部分可靠的机械机构的设计，提高了塔筒门防护的可靠性和安全性。
锁具多重防盗设计功能组合，使得锁具具有极好的安全性，除氧乙炔等火切割外很难破坏该锁具。
三、塔筒门锁防盗装置说明
外形尺寸：安装最大外形尺寸为：长×宽×高=375 ㎜×285 ㎜
×165 ㎜。
锁具装置由两大部分组成，包括防护罩体和插销挡槽，防护罩体2焊接在塔筒门板外侧，插销挡槽焊接在塔筒门框上防护罩体内部安装有插销滑动机构、偏心回转锁紧机构等，门锁安装位置如图1所示。
图 1. 门锁位置图
塔筒门防盗装置结构如图 2、图3、图4 所示：
图 2.立体效果图
图 3. 锁具结构图
图 4.内部剖切图
防盗装置结构功能特点：
1、锁紧时，手工推动插销杆把手利用滑动机构使插销杆顺利滑动
伸入插销挡槽，同时，通过钥匙转动偏心回转锁紧机构将插销杆锁紧定位不再滑动；开启时，从护罩下方的圆孔处将手伸入，用钥匙转动偏心回转锁紧机构，解除对插销杆的锁紧，拉动插销杆把手开启。
2、偏心回转锁紧机构采用十字槽钥匙进行开启和锁闭功能。
3、开启人手通道允许单手伸入护罩内部进行开启，即使专业的开锁人员也无法单手进行开锁。
4、护罩内部具有合理的空间，保证开锁操作空间要求，开启比较方便。
5、防盗装置将塔筒门锁紧后，从外部无法对锁紧机构进行撬动、
敲击等机械破坏。
6、插销杆和插销挡槽制作采用 30CrMnSi 钢材，经调质淬火处理后，其硬度可达到HRC32-38，无法通过锯条、切割片等进行切割破坏。
7、装置防护罩外表面通过喷砂后喷漆防腐，内部表面采用表面发
黑工艺处理，插销滑杆机构及偏心回转机构等采用表面发黑处理，保证装置关键机构具有良好的防腐能力。
8装置制作材料采用高强度钢材，壁厚厚度大，并设置有多个筋板，具有良好的抗冲击性能。
9、护罩两侧，插销杆伸出孔处，安装有塑胶密封套，可有效防止外部雨水进入机构中。
10、插销杆把手处安装有橡胶护套的人性化设计，避免冬天开启时人手与钢材的直接接触；
11、手伸入通道内侧，贴有一层绝热泡沫，在冬季或夏季有效保护人员不受极高低温伤害。
四、塔筒门锁防盗装置安装
防盗装置制作完成供货时，仅分为两个部件，即：防护罩体和插
销挡槽。
只需将防护罩体和插销挡槽分别焊接到塔筒门板和门框上即
可，安装方便快捷。
焊接安装完毕后，对焊接处及周围进行打磨、补漆处理，保证塔
筒的防腐要求。
四、施工安全技术措施。
1、严格执行风电场动火作业票许可手续，对切割及焊接作业进行安全把控。
2、作业地点靠近风机塔筒内部，施工过程中不得对塔筒、控制柜及风机设备造成硬物撞击或者机械伤害。
3、如遇雷雨天气，立刻组织现场作业人员撤离。
4、施工过程中产生的作业垃圾必须及时进行清理，不得随地丢弃，对场区环境造成影响。
