纽格尔精密行星减速机PR60安装尺寸
R77-NIUGEER减速机安装尺寸
R系列减速电机型号：R17减速电机R27减速电机R37减速电机R47减速电机R57减速电机R67减速电机R77减速电机R87减速电机R97减速电机R107减速电机R137减速电机R147减速电机R167减速电机R系列减速机特点：可做立式卧式安装，同轴输出，斜齿轮传动。
可配变频电机，刹车电机，防爆电机，伺服电机，交流电机，直流电机，三相电机，单相电机 0.12KW-132KW之间R系列减速电机安装尺寸：R17减速机尺寸：输出轴Φ20+键2.5（可定做），高134*宽140*长174（带输出轴）R27减速机尺寸：输出轴Φ25+键3（可定做），高148.5*宽145*长193（带输出轴）R37减速机尺寸：输出轴Φ25+键3（可定做），高151*宽149*长201（带输出轴）R47减速机尺寸：输出轴Φ30+键3（可定做），高187*宽178*长235（带输出轴）R57减速机尺寸：输出轴Φ35+键3（可定做），高187*宽202*长257（带输出轴）R67减速机尺寸：输出轴Φ35+键3（可定做），高212*宽215*长280（带输出轴）R77减速机尺寸：输出轴Φ40+键3（可定做），高228*宽235*长300（带输出轴）R87减速机尺寸：输出轴Φ50+键3.5（可定做），高295*宽297*长372（带输出轴）R97减速机尺寸：输出轴Φ60+键4（可定做），高368*宽348*长440（带输出轴）R107减速机尺寸：输出轴Φ70+键4.5（可定做），高408*宽409*长495（带输出轴）R137减速机尺寸：输出轴Φ90+键5（可定做），高495*宽458*长589（带输出轴）R147减速机尺寸：输出轴Φ110+键6（可定做），高565*宽540*长695（带输出轴）R167减速机尺寸：输出轴Φ120+键7（可定做），高675*宽670*长790（带输出轴）R系列减速机电机功率：可配变频电机，刹车电机，防爆电机，伺服电机，交流电机，直流电机，三相电机，单相电机 0.12KW-132KW之间。
pf系列精密行星减速机选型和尺寸
卓藤行星减速机技术主要应用在有特殊要求的领域中。
在不同的行业领域中。
在全球各个角落。
在最为极端的条件下。
卓藤行星减速机都在不断树立全球衡量标准。
不断提供性能卓越的产品，量身定制的解决方案，来满足各市场的不同需求。
卓藤行星减速机公司在研发与销售、消费、市场推广严密联络，并且实现了信息共享。
特点：易于安装、具有精度高、高输入转速、高输出扭矩、钢性好、承载才能大、效率高、寿命长、噪音低、低震动、体积轻小、外形美观、免维修、定位精准等特点,适用于交流伺服马达、直流伺服马达、步进马达的减速传动。
适宜于全球任何厂商所制造的驱动产品连接：如常用伺服电机：台达、安川、松下、东元、三菱、富士、汇川、西门子、施耐德、欧姆龙、步进电机。
PF系列精细行星减速机性能参数表：L3 64-1000 ≤12效率η％ L1 3-10 97％ L2 9-100 94％ L3 64-1000 91％使用寿命 h L1 L2 L3 3-1000 20000容许径向力 N L1 L2 L3 3-1000 680 1750 3100 6550 12400 容许轴向力 N L1 L2 L3 3-1000 340 875 1550 3275 6200重量 kg L1 3-10 1.4 3.5 6.8 24.4 45 L2 9-100 2.0 4.5 8.8 26 53 L3 64-1000 2.6 5.5 10.8 31 61噪音 dB L1 L2 L3 3-1000 ≤61 ≤63 ≤68 ≤72 ≤72 使用温度℃ L1 L2 L3 3-1000 -20℃ +90℃减速机转动惯量：规格单位段数速比 PF60 PF90 PF120 PF160 PF200转动惯量J kg.㎡ L1 3-5 0.48 1.75 12.8 22.4 45.3 7-10 0.42 1.45 11.4 18.6 44.8 L2 9-40 0.45 1.52 12.2 18.6 45.2 50-100 0.32 1.35 11.5 16.9 44.6 L3 64-280 0.32 1.36 12.2 16.3 44.2 350-1000 0.32 1.29 12.2 16.3 42.6ZHUOTO - P 09PF系列精细行星减速机尺寸参数表:尺寸代号 PF60 PF90 PF120 PF160 PF200 段数 L1 L2 L3 L1 L2 L3 L1 L2 L3 L1 L2 L3 L1 L2 L3 总长 A1 126 145 164 165 188 211 213 245 269 318 358 396 317 384 410 输出轴轴径 A2 14 20 25 40 55定位凸台直径 A3 50 80 110 130 160键到轴端间隔 A4 2 3 4 7 10输出轴键长 A5 25 30 43 65 70轴长到定位圆 A6 28 38 50 80 85定位凸台厚度 A7 3 5 6 5 5轴长到端面 A8 32 44.3 57.3 87 91法兰厚度 A9 9 10 14 20 20输出法兰 B1 64 90 120 168 200ZHUOTO - P 10。
wpa减速机安装尺寸参照表-WPA减速机安装注意事项【必看版】
WPA40、WPA50、WPA60、WPA70、WPA80、WPA100、WPA120、WPA135、WPA155、WPA175、WPA200、WPA250、型蜗轮蜗杆减速器主要尺寸WPA蜗轮蜗杆减速机安装注意事项：1.减速机必须安装在平整坚固的底座上，底脚螺栓必须坚固、防震。
2.原动机--减速机--工作机的各联接轴伸，安装后必须互相对准轴线。
3.减速机输入端及输出端轴伸外径公差尺寸均按h6制作，与之相配的联轴器、皮带轮、链轮等传动件内孔须按合适的公差尺寸配制，避免装配过紧损坏轴承，装配过松影响正常动力传递。
4.链轮、齿轮等传动件装上轴伸时，应尽量靠近轴承，以减少轴伸弯曲应力。
5.WPD或FCD型减速机装配电机时，应在蜗杆头部内孔孔壁及键槽处涂抹黄油，避免装配过紧，防止轴孔日久生锈。
6.订购使用各类WPD或FCD减速机时，若电机重量偏大，应设支撑装置。
使用注意事项1.使用前应注意检查减速机型式结构、中心距规格、传动比、输入轴连接方式、输出轴结构、输入轴输出轴轴指向和回转方向等是否符合使用要求。
2.按照样本上"润滑油的选择使用"中所规定的要求，注入合适的品种牌号润滑油。
加油后，旋紧顶部的通气帽，拔掉通气帽上之小锥塞，减速机方可开始运转。
必须选用合适牌号的润滑油，必须控制适宜加油量，必须按规定要求及时按油，尤其要重视使用100小时后的更换新油。
3.使用过程中发生不正常情况时，应及时停机检查，可参照"故障原因及解决办法"处理。
（减速机的油温gao允许达到95°C，在此温度界限下，只要油温不再上升，可以放心使用）。
安装尺寸和参数图型号中心距中心高 H0 最大外形尺寸轴端尺寸LL2L3aa1 a2 L B H高速轴低速轴B1B2 B3 ZQ ZQH25 250 100 150 160-1 540 230 325 200220164.5 345 101 - 35 350 150 200 200-1 730 290 405 260 250/(270) 214 470 132 - 40400 150 250 250-1 826 310 490 270300234 490 133 - 50 500 200 300 300-1.5 986 350 590 330 325/(350) 270 620 148 - 65 650 250 400 320-1.5 1278 470 700 430 140 342 830 183 495 75 750 300 450 320-1.5 1448 510 745 450 450 362 1020 207 62 0 85 850 350 500 400-1.5 1632 580 875 510 525 403 1100 236 610 1001000400600400-1.51896660 9655071350257870 型号B4H1g安装尺寸惰轮部分最大重量 Kg CC1孔距孔径孔数adhdmdZd2S1S2 ZQ25 —— 20 60 28 235 190 17 4 ————— 35 ——40 310 250 17 4。
行星减速机技术参数
概述行星减速机（planetary reducer）是一种用途广泛的工业产品，其性能可与其它军品级减速机产品相媲美，却有着工业级产品的价格，行星减速机广泛汽车、钢铁、家居、医疗、电子设备、船舶、机械设备等领域。
分类一般的减速机有斜齿轮减速机，精密行星减速机、伺服专用行星减速机、直角行星减速机、行星齿轮减速机、螺旋齿轮减速机、精密型减速机、蜗轮蜗杆减速机、行星摩擦式机械无级变速机等等。
级数按级数分一般有三种：一级减速（一般为小于10：1）、二级减速（一般为大于10：1而小于等于200：1）、三级减速（有的品牌没有第三级，最大减速比做到100：1，一般划分原则就是大于100：1），但雷荇行星减速电机可做到五级，减速比最大做到4592：1；原理由一个内齿环(A)紧密结合于齿箱壳体上，环齿中心有一个自外部动力所驱动之太阳齿轮(B)，介于两者之间有一组由三颗齿轮等分组合于托盘上之行星齿轮组(C)该组行星齿轮依靠著出力轴、内齿环及太阳齿轮支撑浮游于期间；行星减速机当入力侧动力驱动太阳齿时，可带动行星齿轮自转，并依循著内齿环之轨迹沿著中心公转，游星之旋转带动连结于托盘之出力轴输出动力。
参数级数：行星齿轮的套数。
由于一套行星齿轮无法满足较大的传动比，有时需要2套或者3套来满足用户较大的传动比的要求.由于增加了行星齿轮的数量，所以2级或3级减速机的长度会有所增加，效率会有所下降。
回程间隙：将输出端固定，输入端顺时针和逆时针方向旋转，使输入端产生额定扭矩+-2%扭矩时，减速机输入端有一个微小的角位移，此角位移就是回程间隙.单位是"分",就是一度的六十分之一.也有人称之为背隙。
行星减速机按照用途分为大功率减速机、小功率减速机，不同参数、尺寸、材质、电压、电流、速比、负载、空转等参数的行星减速机，分别应用于不同的领域；例如兆威减速机小型行星减速机参数：尺寸：3.4mm-38mm电压：3V-24V功率：0.5W-50W速比：2-2000材质：塑胶、金属齿轮扭矩=9550×电机功率÷电机输入转速×速度比×使用系数备注：电机功率单位【Kw】电机转速单位【r/m】输出扭矩单位【N·m】型号行星减速机的型号命名方式分别根据规格、尺寸、材质、结构来命名；例如兆威机电开发的小型行星减速机的性能行星减速机体积小、重量轻，承载能力高，使用寿命长、运转平稳，噪声低、输出扭矩大，速比大、效率高、性能安全的特点。
60系列行星减速机
PLE/AE/IE/PL190系列配汇川伺服电机伺服减速机PLE减速机特点：为圆形法兰输出方式，具有经济实用，性价比高，精度高、钢性好、承载能力大、效率高、寿命长、体积轻小、外形美观、安装方便、定位精准等特点,适用于交流伺服马达、直流伺服马达、步进马达的减速传动。
精度：一级传动精度在3-8弧分，二级传动精度在8-10弧分;有数百种规格。
PLE/AE/IE/PL190系列配汇川伺服电机伺服减速机精度：一级传动精度在3-8弧分，二级传动精度在8-10弧分;有数百种规格。
技术参数：外形尺寸： 40mm---160mm减速比： 3---512传递力矩： 5Nm---895Nm精密侧隙：≤5arcmin安装方式：任意PLE型号及速比：PLE40 PLE60 PLE80 PLE90 PLE120 PLE160 PLE190 PLE200L1级速比（3 4 5 7 8 10）L2级速比（9 12 15 16 20 25 32 40 64）L3级速比（60 80 100 120 160 200 256 320 512）S1光轴 S2单键轴 S3花键轴、P1精密背隙 P2标准背隙 P0超精密 K1光孔 K2单键孔 K3花键孔行星减速机产品特色：.高效率，达95%以上.低噪音，噪音小于64dB.多速比3-1000范围内可选。
.多功率电机匹配，可配套50W-18kW范围内电机.高输出扭矩，高于其它品牌同规格减速机。
.多种类型电机匹配，如步进，交流、直流电机等。
PLE/AE/IE/PL190系列配汇川伺服电机伺服减速机PLE系列伺服行星减速机可与全球任何厂家所生产的驱动马达产品连接使用,如：安川伺服、台达伺服、东元伺服、埃斯顿伺服、和利时伺服、汇川伺服、广数伺服、大森伺服、华中伺服、凯奇伺服、华大伺服、登齐伺服、雷赛伺服、步进电机、博孚伺服、三洋伺服、松下伺服、富士伺服、三菱伺服、欧姆龙伺服、日立伺服、发格伺服、施耐德伺服、西门子伺服、法那克伺服、科尔摩根伺服、科比伺服、帕克伺服、AMK伺服等伺服电机和步进电机。

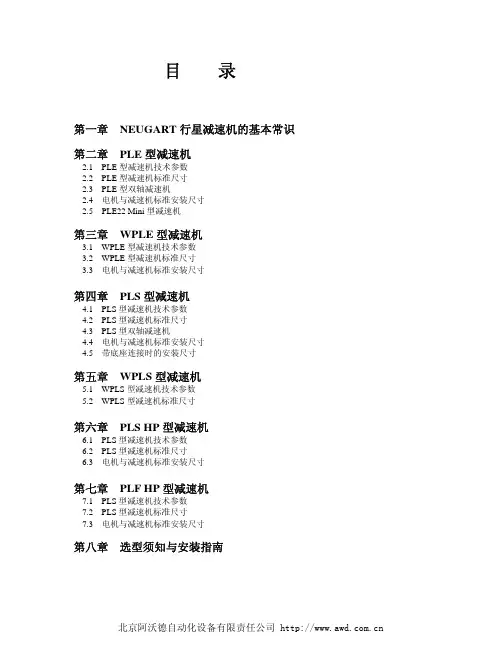

neugart减速机说明书
35
80
80
80
14
100
M6×15
90
28
4
36
40
71.5 88.5
106
33.5
145 162
179.5
3
3.5
30
10
6 22.5
M6×16
PlE120/115
1
2
3
99 201.5
130 8.5 25 35 110 115 95 19 115 M8×20 115 40 5 50 55 126 47.5 228.5 4 3.5 40 15
D10
安装螺孔
Q1
输入法兰
□
L1
键长
L2 键到轴端长度
L3 轴长（自安装圆）
L4 轴长（自端面）
L5
躯体长度
L6 电机法兰长度
L7
减速机总长
L8 输出端凸台厚度
L9 电机定位深度
L10
电机轴长
L11 输出法兰厚度
键
DIN 6885 T1
B1
H1 定位孔
DIN332
PLE80/90
1
2
3
100
6.5
20
PLE 160 型 12.14 7.78 6.07 4.63
12.37 12.35 7.47 6.65 5.81 6.36 5.28 4.5
-
减速比
3 4 5 8 9 12 15 16 20 25 32 40 64 60 80 100 120 160 200 256 320 512
﹤12 ﹤17 ﹤22
44
110
230
700 15
44
摆线针轮减速机外形和安装尺寸
摆线针轮减速机外形和安装尺寸
系列 X 天减
外形尺寸
安装尺寸
机座号
D2 L1 CF D3 D4 P E M n-d
0 120 125 57 102 80 3 8 27 6-10
输出轴尺寸 D eb h s 14 20 5 16 -
输入轴尺寸 t D1 e1 b1 h1 t1 11 10 15 4 11.5 7.5
12 1160 1474 796 1020 900 10 60 356 8-39 180 320 45 190 M42 165 90 150 25 95 81
XW、XWD 摆线针轮减速机外形及安装尺寸
2/4
摆线针轮减速机外形和安装尺寸
XW0、XWD0、XW1、XWD1、X2、XWD2、XW3、XWD3、XW4、XWD4、XW5、XWD5、XW6、XWD6、XW7、XWD7、XW8、 XWD8、XW9、XWD9、XW10、XWD10、XW11、XWD11、XW12、XWD12、行星摆线针轮减速机外形及安装尺寸
7 430 532 279 390 345 5 22 114 8-18 80 98 22 85 M12 71 40 65 12 43 35
8 490 602 335 450 400 6 30 112 12-18 90 110 25 95 M16 81 45 70 14 48.5 39.5
9 580 724 382 520 455 8 35 170 12-22 100 129 28 106 M20 90 50 80 14 53.5 44.5
416
45
74
1 4
48 M1 39 .5 0 .5
2 2
40
6
24 .5
18 .5
精密行星齿轮减速电机
