药用高分子材料——聚氨酯
药用高分子材料——聚氨酯
摘要：对目前在医药行业应用比较广泛的聚氨酯的性能及其对应应用进行简单介绍。
重点对聚氨酯作为生物可吸收材料的制备已经其作为药物缓释载体材料的应用及简单介绍。
并简单介绍聚氨酯材料发展前景及其展望。
关键词：聚氨酯；制备；缓释药物载体；展望
聚氨酯弹性体( Polyurethane, 缩写PU ) 是由软链段和硬链段交替镶嵌组成的、含有许多-NHCOO-基团的极性高聚物，通过选择适当的软、硬链段结构及其比例，就可合成出既具有良好的物理机械性能，又具有血液相容性和生物相容性的医用高分子材料。
一、聚氨酯性能及其应用
聚氨酯材料具有优异的机械强度、柔韧性、耐磨性以及生物相容性，可用作各种医用导管材料，如输液管、导液管、导尿管等。
与此同时聚氨酯又具有生物相容性及抗凝血性，成为被研究最广的抗凝血医用高分子材料之一。
在临床应用中聚氨酯因其生物相容性好，无致畸变作用，无过敏反应，可解决天然胶乳医用制品固有的“蛋白质过敏”和“致癌物亚硝胺析出”两大难题，从而替代天然橡胶、硅橡胶、α-烯烃橡胶，成为国内外研制人工心脏及其辅助装置的首选材料。
聚氨酯又因其有优良的韧性和弹性，加工性能好，加工方式多样，是制作各类医用弹性体制品的首选材料。
如热塑性聚氨酯弹性体能够通过溶液浇注成型或挤塑、吹塑成型制成薄而韧的薄膜。
这种薄膜具有较高的强度和弹性，良好的透气性、耐药品性、耐微生物、耐辐射性能，可用于多种医疗卫生用途，如灼伤覆盖层、伤口包扎材料、取代缝线的外科手术用拉伸薄膜、用于病人退烧的冷敷冰袋、一次性给药软袋等。
除以上几方面外，聚氨酯又由于其优异的生物相容性，还应用于假牙、肘部和腿部的人工骨或软骨、人工肾、人工肺、人工肝脏的制造；聚氨酯弹性体分离膜已逐渐替代纤维素膜，可将血液与渗析物分离开来。
二、聚氨酯作为生物吸收材料
近年来，生物吸收性高分子以其独特的性能引起了科研部门和医学界人士越来越多的兴趣。
经过数十年的研究与临床应用，一些脂肪族聚酯类生物降解材料比如聚乙交酯、聚丙交酯、聚己内酯、聚甲基丙烯酸羟乙酯等的均聚物或共聚物，已经证明是性能理想的生物吸收材料。
它们的降解产物是人体在新陈代谢过程中本身固有的，其生物无毒性得到了证实。
聚氨酯材料作为生物吸收材料的主要问题是异氰酸酯的降解产物胺类具有生物毒性。
2．6一二异氰酸酯己酸乙脂(LDI}和1．4-二异氰酸酯丁烷(BDI)的降解中间体是对人体无毒的小分子或人体新陈代谢的产物，LDI及BDI的出现使合成无毒性的聚氨酯生物吸收材料成为可能。
2.1生物吸收性聚氨酯水凝胶网络的制备
采用无毒的PCL(聚己内酯)/PDO(聚-2-羰基-1，4-二氧六环)、PCL/PLA(聚丙交酯)等共聚低聚物二元醇或PCL均聚物二元醇与LTI (赖氨酸三异氰酸酯)反应，以HEMA (甲基丙稀酸羟基乙酯)封端，并用HEMA作稀释剂，采用紫外光固化合成了一系列新型生物吸收性聚氨酯水凝胶网络，该水凝胶对药物具有缓释作用。
2.1.1原料
PCL、PDO、PLA的均聚或共聚物，赖氨酸三异氰酸酯(β一异氰酸乙基一2．6一二异氰酸赖氨酸酯，简称LTI)，异佛尔酮二异氰酸酯（IPDI），
2.1.2聚氨酯水凝胶网络的合成
聚酯多元醇在6O℃下真空干燥过夜，在装有拎凝器、氮气保护装置、温度计、搅拌器的四口瓶中，加入1mol聚酯多元醇及2molLTI，将混合物加热至65℃反应1h，加入4mol HEMA 及3滴催化剂二丁基二异月桂酸锡，65℃反应3h。
冷却至室温，加入计量的稀释剂HEMA和0.6％的光敏剂(2，2 二乙氧基苯乙酮和N一甲基二乙醇胺的1：1混合物)，搅拌均匀，将预聚物倒入模具，真空脱气，紫外光照射固化，得到板状透明的产品。
2.1.3药物缓释载体材料
随着聚合物科学和制药学的结合，逐步产生了一个新的研究领域：药物释放系统(DDS)，使药物在聚合物载体系统中达到时间或空间上的可控制释放。
从最早的合成聚合物基(聚乙交酯)药物释放系统被研究以来，人们对新型的生物可降解聚合物基的设计与合成产生了极大的兴趣，因为生物可降解聚合物材料不必在药物释放系统失去效能之后，再被从母体中取出。
生物可降解高分子材料在药物释放系统中的应用主要是对小分子药物、大分子药物和酶的释放。
Woo等计了一种聚ξ-己内酯和HDI以及喹啉共聚而得到的新型抗生素释放系统，当感染症状出现时，由炎症释放出的尿素可触发含有抗生素的聚酯聚氨酯降解释放出抗生素，加速药物的传输。
相比传统防感染的方法(如表面改性、直接涂附抗生素等)具有明显的优势：提高了感染区域的抗生素浓度；在细菌黏附生长以前就可将其杀死；抗生素在较长时间内保持高浓度，不会产生短时的快速流失。
Yang基于单核巨噬细胞和相关酶对硬段的敏感性，
把抗菌药物氟醌酮引入聚氨酯硬段设计了一组含药物的聚合物，该聚合物在白细胞炎症产生的酶作用下降解而释放出药物。
由于这一过程包含单核的巨噬细胞的激活，因此必需有与生理环境降解有关的酶反应调节，从而药物作为降解产物才能得到释放。
当患者开始康复时，产生的酶含量将减少，因此抗菌药物的释放也将减少。
30d后胆固醇酯酶溶液中释放的药物是磷酸缓冲溶液的10倍左右，有力地支持了酶解是聚氨酯降解的重要因素。
二异氰酸酯和药物单体分布的改变都会影响药物释放的剂量。
三、发展前景与展望
随着聚氨酯被开发的用途越来越多，其消费量也越来越大。
用于机械、交通运输、轻工、电器包装及保温材料和用于汽车，家具业等领域的聚氨酯都要求能够生物降解。
以可再生天然植物资源为原料制备可生物降解聚氨酯材料，不仅可解决废弃聚氨酯材料对环境污染的问题，而且也减少了对日渐枯竭的石油产品的依赖性，特别是农林副产物和农林废弃物的充分利用，不仅降低了聚氨酯的原料成本，而且还提升了农林副产物和农林废弃物的使用价值。
另外，在医学上，由于聚氨酯具有良好的生物相容性和抗血栓性。
聚氨酯可广泛应用于制造人工脏器如人工骨、人造皮肤、缝合线以及缓释药物的胶囊。
因此，聚氨酯材料将具有十分广阔的发展前景。
今后，聚氨酯材料尤其是生物可降解植物基聚氨酯的合成机理、结构性能关系、降解机理及其降解速度的可控性等还有待于进一步研究，以扩大其应用范围，我们坚信，随着聚氨酯工业的迅猛发展，生物可降解聚氨酯的研究一定大有可为。
参考文献：
[1] 吴建伟药用高分子材料的制备及应用[J] 河北化工第33卷第8期 2010年8月
[2] 黄健陈庆民余学海聚氨酯生物吸收材料及其作为缓释药物载体的研究[J]
功能高分子学报Vol.9 No.2 1996年6月
[3]张承焱漫谈医用聚氨酯[M] 世界橡胶工业第31卷第5期
[4]刘庆丰冯胜山褚衡严海彪许顺红医用可生物降解聚氨酯材料研究及进展[J]
工程塑料应用第35卷第8期 2007年。
医用聚氨酯浸渍技术的研究与应用
医用聚氨酯浸渍技术的研究与应用聚氨酯是一种具有优异性能和广泛用途的高分子材料，该材料在医学领域中应用越来越广泛，特别是在人造心脏瓣膜、血管修复材料、人工皮肤及药物控释系统等方面得到了广泛的应用。
然而，将聚氨酯应用于医学领域时必须考虑其生物相容性和渗透性等问题，其中最常用的方法之一是使用浸渍技术。
一、医用聚氨酯浸渍技术的原理和方法医用聚氨酯浸渍技术是将聚氨酯材料通过浸渍的方法，使其在生物组织中形成一层具有生物相容性的缓冲层，从而降低聚氨酯对生物体的刺激，提高生物相容性。
在浸渍过程中，通常会使用溶剂、交联剂、缓冲剂、纳米材料等辅助剂，以改善聚氨酯材料的性能和生物相容性。
目前，常用的浸渍方法有以下几种：1. 后浸渍方法：聚氨酯材料用于水解或加热后，将其在蒸馏水中浸泡，使其表面形成稳定的缓冲层。
2. 双滴管法：将药物和聚氨酯溶液分别放在两个滴管中，利用强制驱动力，将药物滴入聚氨酯溶液中。
3. 薄膜浸渍法：将聚氨酯溶液涂覆在多孔性支持材料上，并通过干燥或加热等方式使其形成一层薄膜，在压力下将缓冲液体浸渍在薄膜上，使其具有生物相容性。
二、医用聚氨酯浸渍技术的应用1. 人工心脏和血管瓣膜人工心脏和血管瓣膜是医学领域中最为成功的应用之一，聚氨酯材料具有适当的弹性和稳定性，可用于制备人工心脏和血管瓣膜。
通过浸渍技术，可以使聚氨酯材料具有长期的生物相容性和生物耐久性。
2. 药物控制释放系统聚氨酯材料也可用于制备药物控制释放系统，浸渍技术可以将聚氨酯材料包裹在药物颗粒表面，并使药物缓慢地释放到体内。
3. 人工皮肤和软骨材料聚氨酯材料还可以用于制造人工皮肤和软骨材料，浸渍技术可以使其具有长期的生物相容性和生物可降解性，具有出色的修复效果。
总之，聚氨酯浸渍技术是一种成熟的方法，广泛应用于医学领域。
通过不同的浸渍方法和辅助剂的使用，聚氨酯材料可以达到不同的物理和化学性能，从而适应不同的生物体内环境。
未来，随着技术的不断进步和创新，聚氨酯材料浸渍技术也将更加精细和复杂，应用范围也会更广。
聚氨酯是含有氨基甲酸酯链段的有机高分子材料
聚氨酯是含有氨基甲酸酯链段的有机高分子材料。
聚氨酯（Polyurethane ，英文简称PU）是一种由多异氰酸酯和多元醇反应并具有多个氨基甲酸酯链段的有机高分子材料，其原材料可分为异氰酸酯类（如MDI 和TDI）、多元醇类（如PO 和PTMEG）和助剂类（如DMF）。
聚氨酯材料与传统材料性能比较：相比较材料聚氨酯性能优越之处金属材料重量轻、耐腐蚀、加工费用低、耐损耗、噪音低塑料耐磨、不发脆、具有弹性记忆橡胶耐切割、耐撕裂、高承载性、耐臭氧、透明或半透明、耐磨、可灌封、可浇注二、聚氨酯的上下游产业链（聚氨酯上游原料+ 聚氨酯下游制品）（一）聚氨酯上游原料（二）聚氨酯下游制品一个更具体的图三、聚氨酯产业链总结一个简单的图：聚氨酯弹性体：大分子主链上含有较多氨基甲酸酯基官能团（-NH-COO-）的弹性体聚合物，是由交替的软、硬段组成的多嵌段共聚物，其结构通式为(A-B)n。
其中A是相对分子质量500-3000的聚醚或聚酯多元醇，B为硬段，由异氰酸酯与小分子扩链剂（醇或胺）反应而成。
特别性能：耐磨、耐水、耐油、耐腐蚀、耐老化、耐辐射、耐低温、强度大，硬度和拉伸率可调范围宽。
是性能优良的塑料。
主要内容1、合成方法：一步法、预聚体法、半预聚体法。
2、原料：多元醇、异氰酸酯、扩链剂、催化剂、增塑剂、阻燃剂、填料。
3、弹性体种类：CUP（浇注型）TPU（热塑型）MPU（混炼型）4、决定弹性体性能的因素。
5、弹性体常见问题以及原因分析。
化学反应原理：①R-NCO+R’-OH=R-NHCOO-R’ （扩链反应）异氰酸酯醇聚氨酯②R-NCO+R’-NH2=R-NH-CO-NH-R’ （固化反应）异氰酸酯胺（扩链剂）脲③R-NCO+H2O =R-NH2+CO2 （发泡反应、原料含水）异氰酸酯水胺二氧化碳原料含水会发生③和②反应，即产生气泡又会使预聚体固化，即损坏设备，又破坏原料，因此原料含水要严格控制。
一步法预聚体法多元醇：聚酯：PEA（己二酸乙二醇酯）PCL（聚己内酯）聚醚：PTMG（四氢呋喃醚）PPG（聚丙二醇）聚碳酸酯多元醇：PCDL可用于弹性体、胶黏剂异氰酸酯：TDI、MDI、特殊异氰酸酯扩链剂：①胺类（TDI型弹性体）：MOCA（苏州湘园化工）、E-300端氨基聚醚②醇类（MDI型、胶黏剂里较多使用）：BDO、HQEE③醇胺类：三乙醇胺、三异丙醇胺催化剂：①叔胺类-催化异氰酸酯和水反应既发泡反应脂肪胺类、脂环胺类，芳香胺类、醇胺类常用的有三亚乙基二胺A33、二甲基氨基乙基醚A1、二甲基环己胺4#、DMP-30在弹性体内有胺类扩链剂存在下基本不使用催化剂。
药用高分子材料——聚氨酯（精）
药用高分子材料——聚氨酯（精）药用高分子材料——聚氨酯聚氨酯弹性体( Polyurethane, 缩写PU ) 是由软链段和硬链段交替镶嵌组成的、含有许多-NHCOO-基团的极性高聚物，通过选择适当的软、硬链段结构及其比例，就可合成出既具有良好的物理机械性能，又具有血液相容性和生物相容性的医用高分子材料。
一、聚氨酯性能及其应用聚氨酯材料具有优异的机械强度、柔韧性、耐磨性以及生物相容性，可用作各种医用导管材料，如输液管、导液管、导尿管等。
与此同时聚氨酯又具有生物相容性及抗凝血性，成为被研究最广的抗凝血医用高分子材料之一。
在临床应用中聚氨酯因其生物相容性好，无致畸变作用，无过敏反应，可解决天然胶乳医用制品固有的“蛋白质过敏”和“致癌物亚硝胺析出”两大难题，从而替代天然橡胶、硅橡胶、α-烯烃橡胶，成为国内外研制人工心脏及其辅助装置的首选材料。
聚氨酯又因其有优良的韧性和弹性，加工性能好，加工方式多样，是制作各类医用弹性体制品的首选材料。
如热塑性聚氨酯弹性体能够通过溶液浇注成型或挤塑、吹塑成型制成薄而韧的薄膜。
这种薄膜具有较高的强度和弹性，良好的透气性、耐药品性、耐微生物、耐辐射性能，可用于多种医疗卫生用途，如灼伤覆盖层、伤口包扎材料、取代缝线的外科手术用拉伸薄膜、用于病人退烧的冷敷冰袋、一次性给药软袋等。
除以上几方面外，聚氨酯又由于其优异的生物相容性，还应用于假牙、肘部和腿部的人工骨或软骨、人工肾、人工肺、人工肝脏的制造；聚氨酯弹性体分离膜已逐渐替代纤维素膜，可将血液与渗析物分离开来。
二、聚氨酯作为生物吸收材料近年来，生物吸收性高分子以其独特的性能引起了科研部门和医学界人士越来越多的兴趣。
经过数十年的研究与临床应用，一些脂肪族聚酯类生物降解材料比如聚乙交酯、聚丙交酯、聚己内酯、聚甲基丙烯酸羟乙酯等的均聚物或共聚物，已经证明是性能理想的生物吸收材料。
它们的降解产物是人体在新陈代谢过程中本身固有的，其生物无毒性得到了证实。
医用聚氨酯材料标准
医用聚氨酯材料标准医用聚氨酯材料是一种常用于医疗器械和医用器械的材料，其性能和质量直接关系到医疗器械的使用效果和安全性。
因此，对医用聚氨酯材料的标准和要求显得尤为重要。
本文将就医用聚氨酯材料的标准进行详细介绍，以期对相关行业提供参考和指导。
首先，医用聚氨酯材料的标准主要包括物理性能、化学性能、生物相容性和可持续性等方面。
在物理性能方面，医用聚氨酯材料应具有一定的强度和韧性，以确保其在医疗器械使用过程中不易发生断裂或变形。
同时，医用聚氨酯材料还应具有一定的耐磨损性和耐腐蚀性，以保证医疗器械的长期使用效果。
其次，在化学性能方面，医用聚氨酯材料应具有良好的耐药剂性能和耐溶剂性能，以确保其在医疗器械消毒和清洁过程中不易受到损坏。
此外，医用聚氨酯材料还应具有一定的耐氧化性能和耐光性能，以确保其在长期储存和使用过程中不易老化或变质。
再者，在生物相容性方面，医用聚氨酯材料应符合相关的生物相容性标准，以确保其在与人体接触时不会引起过敏或毒性反应。
这包括对医用聚氨酯材料的细胞毒性、致敏性、致炎性和植入性等方面的评价和测试。
最后，在可持续性方面，医用聚氨酯材料应具有一定的可降解性和可再生性，以减少对环境的影响，符合可持续发展的要求。
总的来说，医用聚氨酯材料的标准是多方面的，需要对其物理性能、化学性能、生物相容性和可持续性等方面进行全面的考量和评价。
只有在这些方面都符合相关标准和要求时，医用聚氨酯材料才能够被广泛应用于医疗器械和医用器械，并为医疗行业带来更多的便利和安全。
在实际生产和使用过程中，对医用聚氨酯材料的标准和要求应严格执行，确保医疗器械的质量和安全。
同时，也需要不断加强对医用聚氨酯材料的研究和开发，以满足医疗行业对材料性能和质量的不断提升和改善的需求。
综上所述，医用聚氨酯材料的标准是医疗器械和医用器械质量和安全的重要保障，对其标准和要求的严格执行和不断改进将有助于提升医疗器械的质量和安全水平，为医疗行业的发展做出更大的贡献。
王宽--医用高分子材料
医用高分子材料——聚氨酯的简介及医学应用综述学校：河南城建学院专业：高分子材料与工程学号：102410241姓名：王宽聚氨酯(PU)是在高分子结构主链上含有许多氨基甲酸酯基团(～NHCOO一)的聚合物，国际上称为polyurethane，我国某些资料译为聚氨基甲酸酯、聚脲烷等。
目前，我国将此类聚合物通称为聚氨酯，其系列产品统称为聚氨酯树脂，是合成材料中的重要品种。
自20世纪50年代聚氨酯首次应用于生物医学领域以来，已有60多的历史。
1958年聚氨酯首次用于骨折修复材料，而后又成功地应用于血管外科手术缝合用补充涂层。
20世纪7O医用聚氨酯具有良好的生物相容性、优异的力学性能、易成型加工和性能可控等优点，使其在医学上的用途日益广泛。
20世纪80年代，用聚氨酯弹性体制造的人工心脏在移植手术上获得成功，使聚氨酯材料在生物医学上的应用得到进一步的发展。
近年来，随着科技的进步和研究水平的提高，新的医用聚氨酯材料不断涌现，性能也不断完善。
医用聚氨酯主要用于人工心脏及心脏辅助装置、人造血管、矫形绷带、粘合剂、人工皮肤、药物载体等。
近年来研究非常活跃，新品种不断涌现。
1医用聚氨酯的发展历史 (1)2聚氨酯的合成简介 (1)3聚氨酯的医学性质 (1)4聚氨酯的医学分类 (2)5聚氨酯的医学应用 (2)5.1人工心脏及心脏辅助装置 (2)5.2人造血管 (3)5.3聚氨酯医用绷带 (3)5.4聚氨酯人造假肢 (3)5.5聚氨酯人造皮肤 (4)5.6聚氨酯隐形眼镜 (4)6医用聚氨酯表面改性及发展前景 (4)结语 (5)参考文献 (5)1医用聚氨酯的发展历史1937年德国Otto Bayer教授首先发现多异氰酸酯与多元醇化合物进行加聚反应可制得聚氨酯，并以此为基础进入工业化应用，英美等国1945～1947年从德国获得聚氨酯树脂的制造技术于1950年相继开始工业化。
20世纪50年代末我国聚氨酯工业开始起步，近十几年发展较快。
医用聚氨酯的结构性能及应用

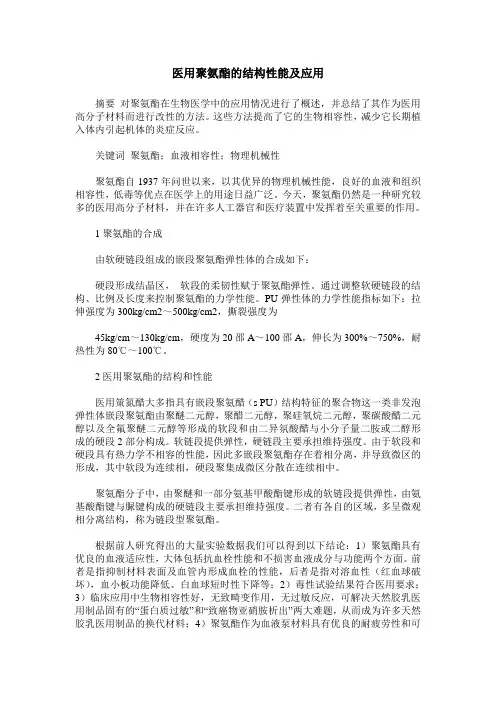

医用聚氨酯的结构性能及应用摘要对聚氨酯在生物医学中的应用情况进行了概述，并总结了其作为医用高分子材料而进行改性的方法。
这些方法提高了它的生物相容性，减少它长期植入体内引起机体的炎症反应。
关键词聚氨酯；血液相容性；物理机械性聚氨酯自1937年问世以来，以其优异的物理机械性能，良好的血液和组织相容性，低毒等优点在医学上的用途日益广泛。
今天，聚氨酯仍然是一种研究较多的医用高分子材料，并在许多人工器官和医疗装置中发挥着至关重要的作用。
1聚氨酯的合成由软硬链段组成的嵌段聚氨酯弹性体的合成如下：硬段形成结晶区，软段的柔韧性赋于聚氨酯弹性。
通过调整软硬链段的结构、比例及长度来控制聚氨酯的力学性能。
PU弹性体的力学性能指标如下：拉伸强度为300kg/cm2～500kg/cm2，撕裂强度为45kg/cm～130kg/cm，硬度为20邵A～100邵A，伸长为300%～750%，耐热性为80℃～100℃。
2医用聚氨酯的结构和性能医用策氮醋大多指具有嵌段聚氨醋（s PU）结构特征的聚合物这一类非发泡弹性体嵌段聚氨酯由聚醚二元醇，聚醋二元醇，聚硅氧烷二元醇，聚碳酸醋二元醇以及全氟聚醚二元醇等形成的软段和由二异氛酸醋与小分子量二胺或二醇形成的硬段2部分构成。
软链段提供弹性，硬链段主要承担维持强度。
由于软段和硬段具有热力学不相容的性能，因此多嵌段聚氨酯存在着相分离，并导致微区的形成，其中软段为连续相，硬段聚集成微区分散在连续相中。
聚氨酯分子中，由聚醚和一部分氨基甲酸酯键形成的软链段提供弹性，由氨基酸酯键与脲键构成的硬链段主要承担维持强度。
二者有各自的区域，多呈微观相分离结构，称为链段型聚氨酯。
根据前人研究得出的大量实验数据我们可以得到以下结论：1）聚氨酯具有优良的血液适应性，大体包括抗血栓性能和不损害血液成分与功能两个方面。
前者是指抑制材料表面及血管内形成血栓的性能，后者是指对溶血性（红血球破坏），血小板功能降低、白血球短时性下降等；2）毒性试验结果符合医用要求；3）临床应用中生物相容性好，无致畸变作用，无过敏反应，可解决天然胶乳医用制品固有的“蛋白质过敏”和“致癌物亚硝胺析出”两大难题，从而成为许多天然胶乳医用制品的换代材料；4）聚氨酯作为血液泵材料具有优良的耐疲劳性和可靠性，韧性和弹性，加工性能好，加工方式多样，是制作各类医用弹性体制品的首选材料；5）具有优异的耐磨性能、软触感、耐湿气性、耐多种化学药品性能；6）能采用通常的方法灭菌，暴露在r射线下性能不变。
聚氨酯材料在医用行业的研究进展
聚氨酯材料在医用行业的研究进展近年来，随着人们对医疗技术的追求不断增加，聚氨酯材料在医用行业的研究进展也越来越受到重视。
聚氨酯材料具有良好的生物相容性、可控性和可调控性等特点，逐渐被应用于医学领域的众多方面。
本文将从医用聚氨酯材料的制备方法、应用及研究进展等方面进行探讨。
首先，医用聚氨酯材料的制备方法是研究的重点之一、目前主要有溶液共混法、反应挤出法、摩擦搅拌法等方法用于合成聚氨酯材料。
例如，采用溶液共混法可以制备具有特定结构和功能的聚氨酯材料，从而实现对材料性能的调控。
此外，反应挤出法具有成本低、操作简单和适合大规模生产等优点，可以制备出具有优异性能的聚氨酯材料。
其次，医用聚氨酯材料在临床应用中具有广泛的前景。
聚氨酯材料可以用于制备人工骨、人工关节、人工血管等医学器械，从而帮助患者恢复健康。
例如，聚氨酯材料可以用于制造人工骨，模拟真实骨骼组织的结构和性能，从而在临床中进行骨修复和骨缺损修复。
此外，聚氨酯材料还可以用于制造人工关节和人工血管，具有良好的生物相容性和生物活性，可大大提高患者的生活质量。
另外，针对医用聚氨酯材料的研究进展，学者们也在不断进行创新和突破。
例如，一些研究者通过添加纳米材料、表面改性和电化学改性等方法，进一步提升了聚氨酯材料的性能和功能。
此外，一些研究者还通过控制材料的化学结构和物理结构等方面，实现了对材料性能的精确调控。
这些研究成果对于聚氨酯材料在医用行业的应用具有重要意义，为临床提供了更多的治疗方式和手段。
需要注意的是，虽然聚氨酯材料在医用行业的研究进展取得了很大的突破，但仍面临一些挑战。
例如，聚氨酯材料的生物降解性和耐久性等性能仍然需要进一步提高。
此外，医用聚氨酯材料的制备方法仍然需要改进和完善，以满足临床的需求和要求。
综上所述，随着医疗技术的不断发展，聚氨酯材料在医用行业中的研究进展也日益受到关注。
医用聚氨酯材料的制备方法和临床应用不断改进和创新，为患者提供了更好的治疗方式和手段。
聚氨酯材料分子量与用途
聚氨酯材料分子量与用途聚氨酯（Polyurethane，简称PU）是由多元醇与多异氰酸酯通过反应合成的一类具有韧性、耐磨、耐腐蚀等特性的高分子材料。
聚氨酯分子量不同对其性能和用途也有影响。
下面将分别介绍聚氨酯材料的分子量范围及其主要用途。
聚氨酯材料的分子量通常可以分为两个范围：低分子量聚氨酯和高分子量聚氨酯。
1. 低分子量聚氨酯：低分子量聚氨酯通常是指分子量小于10,000的材料，其分子量较小，分子链短，因此常呈液体或溶液状态。
低分子量聚氨酯具有良好的可溶性和可加工性，广泛用于以下领域：- 透明质酸（玻尿酸）填充剂：低分子量聚氨酯常被用于制备透明质酸注射液，透明质酸是一种在人体组织中具有广泛分布的物质，用于隆鼻、填充皱纹等医美服务。
- 涂料和胶粘剂：低分子量聚氨酯可制备成涂料和胶粘剂，在家具制造、汽车维修等领域中广泛应用。
- 皮革涂层剂：低分子量聚氨酯具有优异的耐磨性和防水性能，常用于制备皮革涂层剂，提高皮革的耐磨性和防水性能。
- 弹性体：低分子量聚氨酯可用于合成弹性体，如弹簧胶、橡胶等，具有优良的弹性和耐久性。
- 纤维：低分子量聚氨酯常用于合成纤维，如涤纶、腈纶等，具有优秀的抗拉强度和耐磨性。
2. 高分子量聚氨酯：高分子量聚氨酯通常是指分子量在10,000到100,000之间的材料。
高分子量聚氨酯具有较长的分子链和更高的粘度，常呈固态或高粘度液态。
其主要用途包括：- 结构材料：高分子量聚氨酯具有良好的强度和耐腐蚀性能，可用于制备结构材料，如建筑材料、土木工程材料等。
- 胶粘剂：高分子量聚氨酯常用于制备胶粘剂，可用于黏合金属、塑料、木材、陶瓷等材料。
- 高强度弹性体：高分子量聚氨酯可用于合成高强度弹性体，如合成橡胶、合成皮革等，具有较好的拉伸性能和耐磨性。
- 海绵和泡沫材料：高分子量聚氨酯可用于制备海绵和泡沫材料，如海绵垫、座垫、背垫等，常用于家具和汽车座椅制造。
- 包装材料：高分子量聚氨酯具有良好的耐磨性和耐腐蚀性能，可用于制备包装材料，如保护膜、缓冲材料等。
医用聚氨酯评价标准
医用聚氨酯评价标准医用聚氨酯是一种重要的生物医学材料，广泛应用于医疗领域，如医用导管、人工器官、医用胶带等。
医用聚氨酯的品质评价标准对于确保其安全性、可靠性和性能稳定性至关重要。
本文将从物理性能、化学稳定性、生物相容性、生物降解性以及附加性能等方面介绍医用聚氨酯的评价标准。
一、物理性能评价标准1. 强度和韧性：医用聚氨酯的强度和韧性是衡量其抗拉伸、抗压和抗弯曲性能的重要指标。
应根据具体用途和需求进行测试，并参考国际标准进行评价。
2. 硬度：医用聚氨酯的硬度可以通过杜氏硬度、洛氏硬度或巴氏硬度等测试方法进行评价。
硬度的合理范围应根据具体应用来确定。
3. 密度：医用聚氨酯的密度对于其物理性质和应用性能具有重要影响，需满足特定的密度范围。
4. 热稳定性：医用聚氨酯在高温或温度变化环境下的稳定性是其重要的物理性能之一。
应进行热膨胀系数、热变形温度等测试，并参考国际标准进行评价。
二、化学稳定性评价标准1. 耐溶剂性：医用聚氨酯应具有良好的耐溶剂性，对一些常见的溶剂和化学物质具有较好的稳定性。
2. 耐氧化性：医用聚氨酯应具有良好的耐氧化性，对空气中的氧气具有较好的稳定性，不易发生氧化反应。
3. 耐酸碱性：医用聚氨酯应具有一定的耐酸碱性，能够在酸性或碱性环境中保持稳定。
三、生物相容性评价标准1. 细胞毒性：医用聚氨酯的细胞毒性应进行体外和体内实验评价，确保其不会对人体细胞产生毒性反应。
2. 血栓形成性：医用聚氨酯应进行血液相容性的测试，确保其不会引发血栓形成等不良反应。
3. 免疫反应：医用聚氨酯应进行免疫相容性测试，确保其不会引发过敏反应或免疫系统反应。
四、生物降解性评价标准1. 降解速率：医用聚氨酯的降解速率应根据具体应用和需求进行评价。
可以通过体外和体内实验研究其降解速率和降解产物。
2. 降解产物：医用聚氨酯的降解产物应进行评价，确保其降解产物对人体无害或可被人体代谢排出。
五、附加性能评价标准1. 透明度和透光性：医用聚氨酯的透明度和透光性是其在一些特定应用中的重要性能。
医用聚氨酯研究进展2
其发展的方向之一。
聚氨酯(PU)材料因为其特殊的化学结构、良好的物理机械性能、良好的生物相容性和血液相容性，广泛应用于医学领域。
从20世纪50年代聚氨酯材料在修补骨骼裂缝的应用，至今已经历了50多年的历史，其产品包括人工心脏瓣膜、人工肺、骨粘合剂、人工皮肤、烧伤敷料、心脏起搏器绝缘线、缝线、各种夹板、导液管、人工血管、气管、插管、齿科材料、插入导管、计划生育用品等。
一般来说，对医用高分子材料的要求是：稳定性好、耐生物老化、无毒、无害，不会引起炎症、癌症或者其它疾病；生物相容性好；有一定的耐热性，便于高温消毒，易于高温成型；对一些身体内的非永久性材料，要求在一定的时间内被降解。
对于特殊的应用场合，对材料有特殊-的要求。
而聚氨酯材料则能满足这些要求，在此基础上改性的聚氨酯材料性能更优。
近年来，医用聚氨酯材料的研究很活跃，涌现了一大批的成果，作者就目前的究进展和发展前景进行综述。
1 医用聚氨酯材料的制备医用聚氨酯材料是通过聚醚或聚酯二元醇与异氰酸酯得到预聚物，再用二元胺或二元醇进一步扩链制得。
医用聚氨酯材料是一种线性嵌段共聚物，由聚醚或者聚酯作为软段，脲基或者氨基甲酸酯作为硬段组成。
硬段之间的强静电作用促进硬段聚集形成微区，产生微相分离。
聚氨酯的优良性能也就因此而得来。
2 生物相容性与聚氨酯改性生物相容性是指当合成材料植入生物体内，细胞膜表面的受体会积极寻找与之接触的材料表面所提供的信号，以区别所接触的材料是自体还是异体，经过相互作用，来确定生物体的忍受程度，是生命组织对非活性材料产生合乎要求反应的一种性能。
对于医用聚氨酯材料来说，除本身具有良好的强度和弹性外，为了达到医用的要求，必须进行改性，提高其生物稳定性和相容性。
在聚氨酯的改性方面国内外的研究报道有许多，现已采用的方法包括本体改性、表面化学接枝、等离子体接枝、光固定法、包覆等。
此外，我国沈家骢院士提出在微观尺度上实现对生物材料的特异性生物活性的精确控制，将超分子化学引入到生物材料的相容性领域，认为此法将是从根本上解决生物材料的关键；再之，生物医学领域组织工程研究的兴起，将也是解决相容性问题的关键。
