路面砖透水系数试验装置

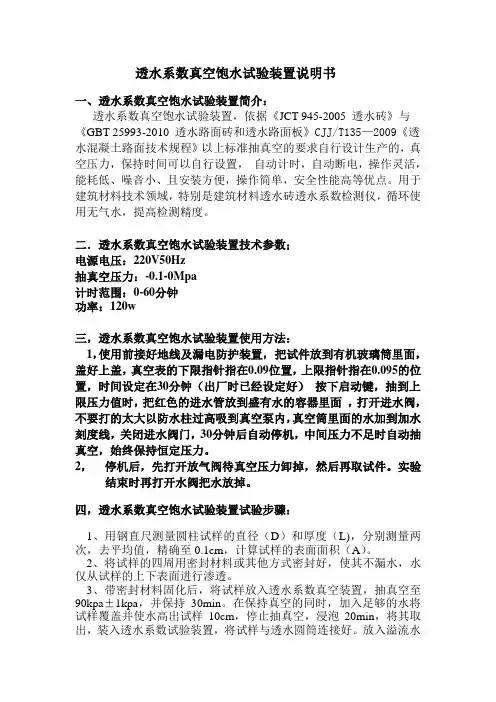

TS-1型透水系数真空饱水试验装置说明书
透水系数真空饱水试验装置说明书一、透水系数真空饱水试验装置简介：透水系数真空饱水试验装置，依据《JCT 945-2005 透水砖》与《GBT 25993-2010 透水路面砖和透水路面板》CJJ/T135—2009《透水混凝土路面技术规程》以上标准抽真空的要求自行设计生产的，真空压力，保持时间可以自行设置，自动计时，自动断电，操作灵活，能耗低、噪音小、且安装方便，操作简单，安全性能高等优点。
用于建筑材料技术领域，特别是建筑材料透水砖透水系数检测仪，循环使用无气水，提高检测精度。
二．透水系数真空饱水试验装置技术参数；电源电压：220V50Hz抽真空压力：-0.1-0Mpa计时范围：0-60分钟功率：120w三，透水系数真空饱水试验装置使用方法：1，使用前接好地线及漏电防护装置，把试件放到有机玻璃筒里面，盖好上盖，真空表的下限指针指在0.09位置，上限指针指在0.095的位置，时间设定在30分钟（出厂时已经设定好）按下启动键，抽到上限压力值时，把红色的进水管放到盛有水的容器里面，打开进水阀，不要打的太大以防水柱过高吸到真空泵内，真空筒里面的水加到加水刻度线，关闭进水阀门，30分钟后自动停机，中间压力不足时自动抽真空，始终保持恒定压力。
2，停机后，先打开放气阀待真空压力卸掉，然后再取试件。
实验结束时再打开水阀把水放掉。
四，透水系数真空饱水试验装置试验步骤：1、用钢直尺测量圆柱试样的直径（D）和厚度（L)，分别测量两次，去平均值，精确至0.1cm，计算试样的表面面积（A）。
2、将试样的四周用密封材料或其他方式密封好，使其不漏水，水仅从试样的上下表面进行渗透。
3、带密封材料固化后，将试样放入透水系数真空装置，抽真空至90kpa±1kpa，并保持30min。
在保持真空的同时，加入足够的水将试样覆盖并使水高出试样10cm，停止抽真空，浸泡20min，将其取出，装入透水系数试验装置，将试样与透水圆筒连接好。
透水系数真空装置
透水系数真空装置一、简介：透水系数真空装置适用于路面砖、透水水泥混凝土路面等试样的抽真空试验。
透水系数真空装置是沧州中亚试验仪器有限公司采用全新的设计和工艺，能耗低、噪音小、且安装方便，操作简单，安全性能高等优点，可一次做多个试样，省时省力，是检测单位，市政检验，学校等必备检测工具。
二、标准依据：符合《GJJ/T 135-2009 透水水泥混凝土路面技术规程》、《GBT 25993-2010 透水路面砖和透水路面板》要求。
三、技术参数：真空极限：100kpa工作电压：220V-50HZ抽气速率：3.6m3/h功率：120w试件筒：2个（选配）外形尺寸：280×280mm（直径*高）四、安装方法：1、把带有压力表的阀门，和进水阀门分别安装在透水系数真空装置的箱盖上。
将真空泵和抽真空装置的连接管（有万能接头的一端连接真空泵的）、进水管，安装好，在真空泵的加油塞处加注250ml的润滑油，检查油位，不低于油位线。
低于油位线应及时加油。
2、将准备好的试样放入试样筒，在试样向上的10cm处的箱壁上做出标记。
3、将舱盖盖好，检查各个连接管是否连接紧密。
将进水管的另一端放入装有无汽水的容器内。
关好进水阀门。
4、插上电源，打开真空装置上的抽气阀门，关闭放气阀门，启动真空泵开关，达到所需压力时，先关掉真空泵开关，再关掉真空装置的抽气阀门。
5、使用结束后及时拔下电源插头，拆除连接管道，盖紧真空泵上的进去帽，排气帽。
五、试验步骤：1、用钢直尺测量圆柱试样的直径（D）和厚度（L)，分别测量两次，去平均值，精确至0.1cm，计算试样的表面面积（A）。
2、将试样的四周用密封材料或其他方式密封好，使其不漏水，水仅从试样的上下表面进行渗透。
3、带密封材料固化后，将试样放入透水系数真空装置，抽真空至90kpa±1kpa，并保持30min。
在保持真空的同时，加入足够的水将试样覆盖并使水高出试样10cm，停止抽真空，浸泡20min，将其取出，装入透水系数试验装置，将试样与透水圆筒连接好。
实验室透水混凝土及混凝土路面砖试验仪器配置表
建材行业透水混凝土路面砖试验仪器透水水泥混凝土透水试仪器配置承建海棉城市透水混凝土路面砖试验仪器实验室执行标准：GBT25993-2010《透水路面砖和路面板》GB28635-2012《混凝土路面砖》JGT 376-2012 《砂基透水砖》CJJ/T135—2009《透水混凝土路面技术规程》1，透水水泥混凝土透水系数试验装置2，混凝土路面砖透水系数试验装置单价；3，全自动透水系数真空饱水试验装置单价：4，混凝土路面砖劈裂抗拉强度试验装置5，混凝土路面砖抗折强度试验装置6，透水混凝土路面砖钢轮式耐磨试验机单价：7，透水混凝土路面砖防滑性摆式摩檫系数测定仪单价8，透水混凝土路面砖吸水率试验仪9，透水混凝土路面砖抗冻性试验箱10，混凝土路面现场透水系数试验装置11，混凝土路面砖滚珠轴承式耐磨试验机12, 混凝土砌块抗渗试验装置13，装饰混凝土砌块抗渗试验装置14，砂基透水砖抗折装置15，砂基透水砖落球冲击试验机16，砂基透水砖透水速率测试仪17，砂基透水砖透水时效阻水罩18，砂基透水砖滤水率试验装置19，砂基透水砖试模300X150X65mm20, 透水水泥混凝土成型试模¢100X50mm21, 砖切割机ZQG-100型22，混凝土路面砖抗压试验用压板23，混凝土路面砖钻孔取芯机海绵城市建设ST-1型透水水泥混凝土透水系数试验装置A1. 试验用仪器及材料A.1.1 透水系数试验装置透水系数试验装置如图 A .1.1所示。
1 ——供水系统2——圆筒的溢流口3——水圆筒：具有溢流口并能保持一定水位的圆筒4——溢流水槽：具有排水口并保持一定水位的水槽5——水槽的溢流口6——支架7——试样8——量筒9——水位差A .1.2 抽真空装置能装下试样并保持90KPa以上真空度的试验装置。
A.1.3 测量器具量具：分度值为0.1cm的钢直尺及类似量具。
秒表：精度为1s。
量筒：容量为2L，最小刻度为1mL。
温度计：最小刻度为0.5℃。
砂基透水砖透水速率试验装置试验步骤和计算 试验装置是如何工作的
砂基透水砖透水速率试验装置试验步骤和计算试验装置是如何工作的砂基透水砖透水速率试验装置试验步骤：1、将试样放入干燥箱烘干至质量变化不超过0.1%；2、将烘干的试样在蒸馏水中浸泡20min后取出；3、将试样正面朝上放置在支撑加上，调至水平，打开仪器程序掌控系统，依据喷头位置和检测采集面积调整好防雾罩和液位采集装置；4、记录防水罩底面积S和液位采集装置距试样面积的高度H，设定计量泵流量加速度V"；5、点击开始，计量泵流量不断增大，顶喷实现模拟小雨曾大到暴雨的过程，至报警器报警，记录终透水率VD。
五、测试原理：以恒定的流量加速度向试样表面确定透水面积（防雾罩中面积）加水，假设在流量达到试样透水速率大值之前，加入的水全部适时透过试样，即试样的透水流量与水流量相等。
从达到试样透水速率大值VL开始，试样透水流量保持恒定，试样表面水位开始上升，在确定的时间内加水流量连续恒定加添记录加添的水量，上述过程在流量加速度恒定的条件下进行，因此测出了相关数据计算公式结课出结果。
砂基透水砖透水速率试验装置计算：单位面积透水速率应按式（D.2）计算：VD—（2SHV"）1/2V=—————————————————————————————————————（D.2）S式中V透水速率大值，单位为毫升每分钟每平方厘米（ml/mincm2）VD液位采集报警时计量泵流量，单位为毫升没分钟（ml/min）V"流量加速度，单位为毫升每平方分钟（ml/min2）S阻水罩底面积，单位为平方厘米（cm2）H液位采集装置距试样的高度，单位为厘米（cm）以5块试样单位面积透水速率计算值的平均值作为检测结果，到0.1ml/（mincm2）3.1 适用条件及试验设备3.1.1 试坑单环注水试验适用于地下水位以上的砂土、砂卵砾石等无粘性土层。
3.1.2 单环注水试验设备及用途见表 3.1.2、表 3.1.2 单环注水试验设备一览表名称规格铁环高 20cm，直经35.75cm水箱容积 1m3．1量桶断面上下均一，面积不大于 5000cm3.2 现场试验3.2.1 试坑开挖应符合下列要求：1、在选定的试验位置，挖一个圆形或方形试坑至预定深度；2、在试坑底部一侧再挖一个深 15～20cm注水试坑，坑底应修平，并确保试验土层的结构不被扰动。
自动LZY路面砖透水系数测试仪
自动LZY路面砖透水系数测试仪，路面砖透水系数测定仪
一、概述
LZY路面砖透水系数测试仪适用于按GB/T25993-2010 《附录C 透水路面砖和透水路面板透水系数测试方法》测定透水路面砖和透水路面板透水系数的试验方法。
本仪器主要由水箱、电器控制箱及试样夹具、天平等部分组成。
试样夹具适用于截面为圆柱形的试样，夹具保证了在试验过程中液体只能从试样表面孔中通过而不至于从试样边缘泄露。
二、主要技术参数
1、试验压力：150mm水柱
2、标准试样规格：直径：Φ750-2mm，厚度40～120mm
3、时间： 0到99小时
4、电源电压： 220V 50HZ
二、工作原理
透水系数：一定压差作用下，材料渗透通过液体的能力。
在一定压差作用下，让已知动力粘滞系数的流体以层流状态通过试样，并对流量进行测定。
透水系数试验装置如图1所示：
1---供水系统；
2---溢流口；
3---溢流水槽：具有排水口并保持一定水位的水槽；
4---支架；
5---试样；
6---量筒；
7---水位差；
8---透水圆筒：具有溢流口并能保持一定的水位的圆筒。
【CN209280525U】一种适用于试验室测量透水路面结构透水系数的装置【专利】
背景技术 [0002] 随着经济的飞速发展，城市化建设不断推进，都市规模飞速增长，城市人口密度愈 来愈大 ，大面积的 不透水地表顶替了原来的 农田 和绿地。土地利 用形式的 变革对城市的 结 构特征和生态环境也造成了一定的影响，不仅使得地表径流总量增加，径流峰值提前，也导 致冲刷效应增强，径流水质中的污染负荷增大，降雨径流下渗量减少，地下水无法得到有效 的填补，进而对本地地表滞蓄、下渗和蒸发等相应的水文效应产生不小的影响，导致降雨— 径流变化过程更加极端，流域洪涝灾害发生率越来越高、发生规模愈大，水资源危机越发明 显。 [0003] 而海绵城市的建设目标正是避免城市内涝、充分利用水资源、保护水环境，同时也 能缓解城市中日 趋严重的 热岛效应。路面排水是城市排水的 重要内容 ，也是海绵城市建设 中必须考虑的关键问题，随着排水要求的提高，全透水路面逐渐得到高度重视和广泛应用。 [0004] 透水路面结构包括透水基层、透水面层构成，透水基层一般由透水混凝土或大孔 隙 水泥稳定碎石组成 ，透水面层一般是透水沥青混合料构成。透水 系数是衡量透水路面材 料的重要参数，但现在测量透水材料的装置一般都是只能单独测透水沥青面层或透水混凝 土基层单独的 透水 系数 ，不能 测量整个透水结构的 透水 系数。如CN206583773U一种透水混 凝土实验室透水 系数装置 ，虽 然可以 单独 测量基层或面层的 透水 系数 ，但是不能 够测量出 整个透水结构层的透水系数；CN107677585A一种透水材料的透水系数测定装置及测量方法 中虽然测量透水材料精度提高 ，但是操作更加繁琐 ，且仪器设备复杂 ，而且不能整体测量路 面结构的透水系数。 [0005] 因此，有必要透过改进透水系数测定装置来可以分别测量基层、面层的透水系数， 而且可以测量整个透水结构的透水系数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
路面砖透水系数试验装置路面砖渗透装置透水路面砖透水系数试验装置
一、简介：
透水路面砖渗透装置用于检测铺设市政人行道，园林景观小径、非重载路面广场等场合的透水路面砖的透水系数，在建筑材料技术领域，特别是建筑材料透水砖透水系数检测仪，循环使用无气水，提高检测精度。
二、标准依据
依据《GBT 25993-2010 透水路面砖和透水路面板》
三、产品结构介绍
透水砖透水系数测定仪，是由蓄水筒，试样连接密封件，溢流水槽，量筒等组成。
在溢流水槽与蓄水筒的某一高度上的侧面上安装有溢流管，蓄水筒底部安装有便于拆装的试样连接密封件。
便于拆装试样。
四、产品详细参数
蓄水筒内径：75mm；
蓄水筒高度：220mm；
适用试件尺寸：直径75×产品厚度；
五、配合试验设备
1、钢直尺：分度值0.1cm
2、秒表：1s
3、量筒：容量为2L，最小刻度是1ml
4、温度计：最小刻度为0.5℃
六、使用说明：
操作时需严格按照《JCT 945-2005 透水砖》与《GBT 25993-2010 透水路面砖和透水路面板》执行。
将试件周抹上密封材料或黄油装入金属套筒内（注意：试件上下表面不能接触密封材料），等密封材料固化后放入真空装置内，保持一定的时间后，放入溢流水槽，在蓄水筒加注无气水至溢流水槽溢流口有水流出时，保持一定水位，待稳定后，记录五分钟的流水量。
七、检验说明：
1、出厂检验：指生产厂家带的合格证，包括项目为尺寸偏差、外观、质量、强度等级。
2、型式检验：指生产厂家每样或一定时间段内对产品的所有技术指标进行检验，如生产厂家不条件委托有资质的单位进行检验。
3、进场检验和复试项目：尺寸偏差、外观质量、强度等级，目前施工单位委托强度等级。
