机械工艺夹具毕业设计242中间轴轴承支架零件图-设计说明书
机械设计与制造及其自动化精品毕业设计车床小刀架机械加工工艺及镗孔的夹具设计说明书
四川理工学院毕业设计(论文)第一章绪论机床夹具是在金属切削加工中，用以准确地确定工件位置，并将其牢固地夹紧，以接受加工的工艺装备。
它的主要作用是：可靠地保证工件的加工位置，提高加工效率，以减轻劳动强度，充分发挥和扩大机床的工艺性性。
因此，机床夹具在机械制造中占有重要的地位。
而专用夹具是指专为某一工件的某一道工序的加工而专门设计的夹具，具有结构紧凑，操作迅速、方便等优点。
专用夹具通常由使用厂根据要求自行设计和制造，适用于产品固定且批量大较的生产中。
专用夹具由定位装置、夹紧装置、对刀－引导装置、其他元件及装置、夹具体。
1.1定位装置这种装置包括定位元件及其组合，其作用是确定工件在夹具中的位置，即通过它使工件加工时相对于刀具及切削成形运动处于正确的位置，如支承钉、支承板、V形块、定位销等。
1.2夹紧装置它的作用是将工件压紧夹牢，保证工件在定位时所占据的位置在加工过程中不因受重力、惯性力以及切削力等外力作用而产生位移，同时防止或减小振动。
它通常是一种机构，包括夹紧元件（如夹爪、压板等），增力及传动装置（如杠杆、螺纹传动副、斜楔，凸轮等）以及动力装置（如气缸、油缸）等。
1.3对刀－引导装置它的作用是确定夹具相对于刀具的位置，或引导刀具进行加工，如对刀块、钻套、镗套等。
1.4其他元件及装置如定位件、操作件以及根据夹具特殊功用需要设置的一些装置，如分度装置、工件顶出装置、上下料装置等。
1.5夹具体用于连接夹具各元件及装置，使其成为一个整体的基础件，并与机床有关部位连接，以确定夹具相对于机床的装置。
就我而言，我希望能通过这次做毕业设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题，解决问题的能力。
由于能力有限，设计尚有许多不足之处，恳请各位老师给予指教。
第二章零件的分析第二章零件的分析2.1零件的作用题目所给定的车床小刀架是车床的组成部件，它位于中拖板之上，主要作用是安装方刀架，并带动刀架作手动进给运动，转动小刀架还可以用来车削圆锥，倒角等，所以小刀架对于实现车床的功能，保证工件加工质量都是非常重要的。
(完整版)轴承座毕业课程设计说明书
` 哈尔滨理工大学机械加工技术课程设计说明书设计题目：设计“轴承座”零件的机械加工工艺规程及工艺装备班级设计者指导教师机械制造工艺学课程设计任务书题目：设计轴承座零件的加工工艺规程生产纲领： 5000件生产类型：批量生产内容：1.产品零件图 1张2.产品毛坯图 1张3.机械加工工艺过程卡片 1套4.机械加工工序卡片 1套5. 课程设计说明书(5000～8000字) 1份班级学生指导教师目录前言……………………………………………………………………………………………课程设计说明书正文…………………………………………………………………………一、零件的分析……………………………………………………………………………（一）、零件的作用………………………………………………………………………（二）、零件的工艺性分析………………………………………………………………二、确定生产类型…………………………………………………………………………三、确定毛坯………………………………………………………………………………(一)、确定毛坯的种类………………………………………………………………(二)、绘制铸造件毛坯图……………………………………………………………四、工艺规程设计…………………………………………………………………………(一)定位基准的选择……………………………………………………………………(二)工艺路线的拟定……………………………………………………………………（三），机械加工余量、工序尺寸及毛坯尺寸的确定…………………………………` 五、工装设计分析提设计任务书……………………………………………………………六、小结…………………………………………………………………………………………七、主要参考文献………………………………………………………………………………前言机械制造工艺学课程是在学完了机械制造工艺学包括机床夹具设计和大部分专业课，并进行了生产实习的基础上的一个教学环节。
轴承座夹具课程设计说明书
机电及自动化学院《制造工艺学》夹具设计课程设计铣轴承座上表面夹具设计姓名：学号：0811111032专业：机械电子届别：2008级指导老师：2011 年12 月23日—2012年01月11日前言轴承座的用途轴承座的作用：轴承座是用来支撑轴承的，固定轴承的外圈，仅仅让内圈转动，外圈保持不动，始终与传动的方向保持一致（比如电机运转方向），并且保持平衡。
因为此零件为大批量生产，为了提高劳动生产率，保证加工质量，降低劳动法强度，需做一种专用夹具，省去加工中繁琐的工序。
我们已经学习了机械制造工艺和夹具，对夹具设计有了初步的了解。
对于一种批量较大的产品可设计制造一种专业夹具，操作迅速方便，减少了工人的劳动量，可获得较高的加工精度和生产率，对工人的技术水平要求也相对较低。
但专用夹具设计制造周期长、夹具制造费用较高。
专用夹具的针对性极强、没有通用性，很明显只能适用于产品相对稳定的大批量生产中。
由于所学知识有限，设计能力有限，在设计中难免会有许多错误和不足，恳请老师给予批评指正。
目录摘要 (1)一、夹具设计任务及要求1.1 轴承座的重要技术要求 (1)1.2 精度及批量分析 (1)二、夹具设计方案的确定 (2)2.1 零件工艺分析 (3)2.2 基准面的选择 (3)2.3 定位原理及定位方案的选择及实现 (3)2.4夹紧方式及元器件的选择 (4)2.5 夹具总方案 (6)三、定位误差及夹紧分析与计算 (7)3.1 影响加工精度的因素 (7)3.2 保证加工精度 (8)3.3 夹紧力的数值计算 (8)四、夹具装配图 (10)感谢 (11)参考文献 (12)摘要本设计的内容是设计粗铣15 +0.05的平面夹具，零件材料为HT200。
选用的铣刀为YG6硬质合金端铣刀。
一、夹具设计任务及要求1.轴承座上平面的重要技术要求：15+0.05的上平面与Φ30的孔平行度公差为0.03mm;15+0.05的上平面与Φ30的孔位置度公差为0.01mm;15+0.05的上平面平面度公差为0.008mm;15+0.05的上平面的粗超度为1.6；2.精度及批量分析（1）本工序有一定位置精度要求，属于批量生产，使用夹具加工是适当的。
支架零件说明书
⽀架零件说明书辽宁⼯程技术⼤学机械制造技术基础课程设计题⽬：⽀架零件的机械加⼯⼯艺规程及镗φ80孔⼯序专⽤夹具设计班级：汽车09-3班姓名：李秀杰指导教师：冷岳峰完成⽇期：2012年9⽉4⽇任务书⼀、设计题⽬:⽀架零件的机械加⼯⼯艺规程及镗φ80孔⼯序专⽤夹具设计⼆、⼆、原始资料(1) 被加⼯零件的零件图1张(2) ⽣产类型:（中批或⼤批⼤量⽣产）三、上交材料1．所加⼯的零件图1张2．⽑坯图1张3．编制机械加⼯⼯艺过程卡⽚1套4．编制所设计夹具对应的那道⼯序的机械加⼯⼯序卡⽚1套5．绘制夹具装配图（A0或A1）1张6．绘制夹具中1个零件图（A1或A2。
装配图出来后，由指导教师为学⽣指定需绘制的零件图，⼀般为夹具体）。
1张7．课程设计说明书，包括机械加⼯⼯艺规程的编制和机床夹具设计全部内容。
（约5000-8000字）1份四、进度安排本课程设计要求在3周内完成。
1．第l～2天查资料，绘制零件图。
2．第3～7天，完成零件的⼯艺性分析,确定⽑坯的类型、制造⽅法，编制机械加⼯⼯艺规程和所加⼯⼯序的机械加⼯⼯序卡⽚。
3．第8～10天，完成夹具总体⽅案设计（画出草图，与指导教师沟通，在其同意的前提下，进⾏课程设计的下⼀步）。
4．第11～13天，完成夹具装配图的绘制。
5．第14～15天，零件图的绘制。
6．第16～18天，整理并完成设计说明书的编写。
7．第19天～21天，完成图纸和说明书的输出打印。
答辩五、指导教师评语该⽣设计的过程中表现，设计内容反映的基本概念及计算，设计⽅案，图纸表达，说明书撰写，答辩表现。
综合评定成绩：指导教师⽇期2012.9.6摘要机械设计课程设计可以使学⽣得到关于专业知识的较全⾯的锻炼，机械制造⼯艺设计是我们进⾏实践检验的重要环节，是专业的学⽣快速成长的重要⼿段，提⾼学⽣的创新实践动⼿能⼒。
本课题是对⽀架零件的机械加⼯⼯艺规程及镗φ80孔⼯序专⽤夹具设计，以完成绘制零件图、⽑坯到设计此⼯序专⽤夹具体为⽬标，了解机械加⼯的⼯艺过程。
机械制造工艺课程设计--支架设计说明书
机械制造工艺学课程设计说明书题目：设计“支架”零件的机械加工工艺规程（大批生产）院、系别机电工程学院班级2012级机械设计制造及其自动化（2）班姓名xxx学号xxxxxxxxxxxx指导老师邓志勇三明学院2015 年3 月8日目录机械制造工艺学课程设计任务书 (1)1、序言 (2)2、课程设计的目的 (2)3、支架工艺设计分析 (2)3.1确定毛坯的成形方法 (2)3.2确定铸造工艺方案 (2)4、支架机械加工工艺路线的制定 (2)4.1定位基准的选择 (3)4.2拟定工艺路线 (5)4.3加工余量和工序尺寸的拟定 (12)5、总结 (40)参考文献 (41)机械制造工艺学课程设计任务书设计题目：设计“支架”零件的机械加工工艺规程（大批生产）设计要求： 1.表面处理：发蓝2.锐边倒角设计内容： 1.熟悉零件图2.绘制零件图（1张）3.绘制毛坯图（1张）4.编写工艺过程综合卡片(1张)5.工序卡片（7张）6.课程设计说明书（1份）2015年 3月13日1、序言机械制造工艺学课程设计是我们机械累专业的主干课程。
内容覆盖了金属切削原理、刀具、机械加工工艺及设备、测量技术等，是一门实践性和综合性的课程。
本着力求与生产实际相结合的指导思想，本次课程设计达到了综合运用基本理论知识，解决实际生产问题的目的。
2、课程设计的目的机械基础课程设计旨在在理论基础上让学生进行一次机械加工工艺规程和典型夹具设计的锻炼，对所学知识的加深和巩固。
通过设计提高学生的学习能力，熟悉机械设计工艺手册、图表和技术资料，特别是熟悉机械加工工艺规程和夹具设计的知识，理论结合实际。
3、支架工艺设计分析3.1 支架的结构及其工艺分析支架零件图零件毛坯图由支架的零件图可知，结构性相对对称布置。
该支架的主要技术要求：1、表面处理：发蓝；2、锐边倒角；3、未标注表面粗糙度6.3um。
3.2 确定铸造工艺方案3.2.1铸造方法的选择查表得知此为大批生产，在毛培的制造方法和加工余量、机床设备、夹具及尺寸保证、刀具、生产率、成本等各方面因素，根据零件的尺寸较大，形状比较复杂，而且选用灰铸铁为材料，选用熔模铸造，毛培形状可以与零件形状尽量接近。
中间轴轴承支架零件图

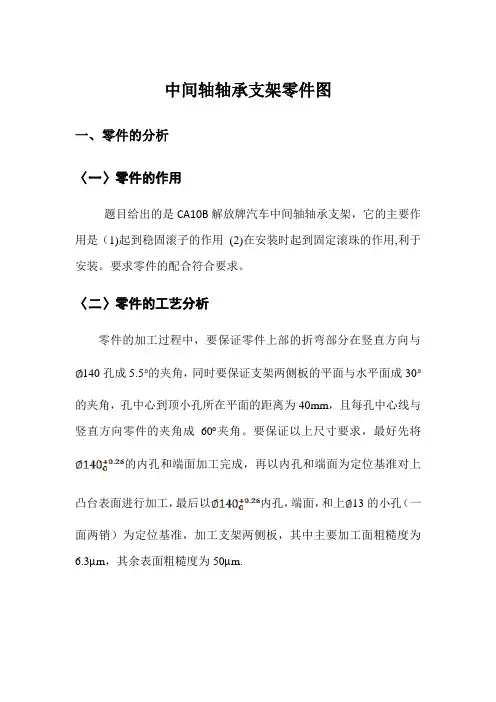

中间轴轴承支架零件图一、零件的分析〈一〉零件的作用题目给出的是CA10B解放牌汽车中间轴轴承支架，它的主要作用是（1)起到稳固滚子的作用(2)在安装时起到固定滚珠的作用,利于安装。
要求零件的配合符合要求。
〈二〉零件的工艺分析零件的加工过程中，要保证零件上部的折弯部分在竖直方向与140孔成5.5的夹角，同时要保证支架两侧板的平面与水平面成30的夹角，孔中心到顶小孔所在平面的距离为40mm，且每孔中心线与竖直方向零件的夹角成60°夹角。
要保证以上尺寸要求，最好先将的内孔和端面加工完成，再以内孔和端面为定位基准对上凸台表面进行加工，最后以内孔，端面，和上13的小孔（一面两销）为定位基准，加工支架两侧板，其中主要加工面粗糙度为6.3μm，其余表面粗糙度为50μm.二、工艺规程的设计<一> 确定毛坯的制造形式零件的材料为HT200,零件承受的冲击载荷不是很大，且零件的轮廓尺寸较大，又是大批量生产，而且表面粗糙度质量要求也不是很高，故可采用铸件，以提高生产效率和效益。
<二> 基准的选择基准的选择是工艺规程设计中的重要工作之一，他对零件的生产是非常重要的。
1．粗基准的选择先选取155外圆为定位基准，利用三爪卡盘为定位元件，铣155两端面，再以155外圆为定位基准，利用三爪卡盘为定位元件，镗内孔。
2．精基准的选择以内孔，155端面，13孔（两面一销）为定位精基准，加工其它表面及孔。
主要考虑精基准重合的问题，当设计基准与工序基准不重合的时候，应该进行尺寸换算，这在以后还要进行专门的计算，在此不再重复。
<三> 制定工艺路线制定工艺路线的出发点，应当是使零件的几何形状，尺寸精度及位置精度的技术要求能得到合理的保证，在生产纲领已确定为大批量生产的条件下，可以考虑采用万能机床以及专用夹具，并尽量使工序集中来提高生产率。
除此之外还应当考虑经济效果，以便生产成本尽量降低。
1).工艺路线方案一工序1 以155外圆为定位基准，车155两端面掉转；工序2 以155外圆为定位基准，粗镗、半精镗内孔，；工序3 以内孔为定位基准，铣顶小凸台面；工序4 以内孔为定位基准，钻中间13的孔；工序5 以内孔，中间13小孔，155端面为定位基准，铣支架两侧台平面；工序6 以内孔，中间13小孔，155端面为定位基准，钻支架两侧台平面的13小孔，工序7 以155外圆为定位基准，钻2X小孔；工序8 检查。
中间轴轴承支架零件图-设计说明书概述
目录一、零件的分析................................. 错误！未定义书签。
1.零件的作用 ................................... 错误！未定义书签。
2.零件的工艺分析 ........................... 错误！未定义书签。
3.设计基准及技术关键.................... 错误！未定义书签。
4.主要加工表面 (3)5.零件的工艺分析 (3)二、工艺规程的设计 ......................... 错误！未定义书签。
1. 确定毛坯的制造形式.................. 错误！未定义书签。
2. 基准的选择 (4)3. 制定工艺路线 (4)4.机械加工余量,工序尺寸及毛坯尺寸的确定错误！未定义书签。
5.切削用量以及机床的确定 (8)三、零件专用夹具的设计 ................. 错误！未定义书签。
1.设计方案的确定 ........................... 错误！未定义书签。
2.夹紧力的分析 ............................... 错误！未定义书签。
3.精度的分析 ................................... 错误！未定义书签。
四、课程设计总结 ............................. 错误！未定义书签。
五、参考书目 (20)1一、零件的分析1.零件的作用题目给出的是CA10B解放牌汽车中间轴轴承支架，它的主要作用是①起到稳固滚子的作用②在安装时起到固定滚珠的作用,利于安装。
要求零件的配合符合要求, 且从零件图可知对零件的精度要求不高。
零件上方的∅13孔起固定作用，下方的∅140斜孔则是用于装轴承,支撑中间轴。
2、零件的结构该零件上,孔轴线与水平方向成5.5°的夹角，同时支架两侧板的平面与水平面成30°的夹角，两侧孔中心到顶凸台平面的距离为40mm，且每孔中心线与竖直方向成60°夹角。
(完整版)轴承座毕业课程设计说明书
` 哈尔滨理工大学机械加工技术课程设计说明书设计题目：设计“轴承座”零件的机械加工工艺规程及工艺装备班级设计者指导教师机械制造工艺学课程设计任务书题目：设计轴承座零件的加工工艺规程生产纲领： 5000件生产类型：批量生产内容：1.产品零件图 1张2.产品毛坯图 1张3.机械加工工艺过程卡片 1套4.机械加工工序卡片 1套5. 课程设计说明书(5000～8000字) 1份班级学生指导教师目录前言……………………………………………………………………………………………课程设计说明书正文…………………………………………………………………………一、零件的分析……………………………………………………………………………（一）、零件的作用………………………………………………………………………（二）、零件的工艺性分析………………………………………………………………二、确定生产类型…………………………………………………………………………三、确定毛坯………………………………………………………………………………(一)、确定毛坯的种类………………………………………………………………(二)、绘制铸造件毛坯图……………………………………………………………四、工艺规程设计…………………………………………………………………………(一)定位基准的选择……………………………………………………………………(二)工艺路线的拟定……………………………………………………………………（三），机械加工余量、工序尺寸及毛坯尺寸的确定…………………………………` 五、工装设计分析提设计任务书……………………………………………………………六、小结…………………………………………………………………………………………七、主要参考文献………………………………………………………………………………前言机械制造工艺学课程是在学完了机械制造工艺学包括机床夹具设计和大部分专业课，并进行了生产实习的基础上的一个教学环节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录序言 (1)一、零件的分析 (2)〈一〉零件的作用 (2)〈二〉零件的工艺分析 (2)二、工艺规程的设计 (3)<一> 确定毛坯的制造形式 (3)<二> 基准的选择 (3)<三> 制定工艺路线 (4)<四> 机械加工余量,工序尺寸及毛坯尺寸的确定 (6)<五> 切削用量以及机床的确定 (7)三、零件专用夹具的设计 (9)<一> 设计方案的确定 (9)<二> 夹紧力的分析 (10)<三> 精度的分析 (10)四．课程设计总结 (11)参考书目 (12)序言机械制造技术基础课程设计是我们学完了大学全部基础知识，技术基础课以及大部分专业课以后进行的。
这是我们在进行毕业设计之前对所学课程一次深入的，综合性的总复习，也是一次理论联系实际的训练，因此它在我四年的大学生活中占有重要地位。
就我个人而言，这次课程设计是对自己未来从事的工作进行的一次适应性的训练，从中锻炼自己分析问题，解决问题的能力，为今后的工作打下良好的基础。
一、零件的分析〈一〉零件的作用题目给出的是CA10B解放牌汽车中间轴轴承支架，它的主要作用是（1)起到稳固滚子的作用(2)在安装时起到固定滚珠的作用,利于安装。
要求零件的配合符合要求。
〈二〉零件的工艺分析零件的加工过程中，要保证零件上部的折弯部分在竖直方向与140孔成5.5的夹角，同时要保证支架两侧板的平面与水平面成30的夹角，孔中心到顶小孔所在平面的距离为40mm，且每孔中心线与竖直方向零件的夹角成60°夹角。
要保证以上尺寸要求，最好先将的内孔和端面加工完成，再以内孔和端面为定位基准对上凸台表面进行加工，最后以内孔，端面，和上13的小孔（一面两销）为定位基准，加工支架两侧板，其中主要加工面粗糙度为6.3μm，其余表面粗糙度为50μm.二、工艺规程的设计<一> 确定毛坯的制造形式零件的材料为HT200,零件承受的冲击载荷不是很大，且零件的轮廓尺寸较大，又是大批量生产，而且表面粗糙度质量要求也不是很高，故可采用铸件，以提高生产效率和效益。
<二> 基准的选择基准的选择是工艺规程设计中的重要工作之一，他对零件的生产是非常重要的。
1．粗基准的选择先选取155外圆为定位基准，利用三爪卡盘为定位元件，铣155两端面，再以155外圆为定位基准，利用三爪卡盘为定位元件，镗内孔。
2．精基准的选择以内孔，155端面，13孔（两面一销）为定位精基准，加工其它表面及孔。
主要考虑精基准重合的问题，当设计基准与工序基准不重合的时候，应该进行尺寸换算，这在以后还要进行专门的计算，在此不再重复。
<三> 制定工艺路线制定工艺路线的出发点，应当是使零件的几何形状，尺寸精度及位置精度的技术要求能得到合理的保证，在生产纲领已确定为大批量生产的条件下，可以考虑采用万能机床以及专用夹具，并尽量使工序集中来提高生产率。
除此之外还应当考虑经济效果，以便生产成本尽量降低。
1).工艺路线方案一工序1 以155外圆为定位基准，车155两端面掉转；工序2 以155外圆为定位基准，粗镗、半精镗内孔，；工序3 以内孔为定位基准，铣顶小凸台面；工序4 以内孔为定位基准，钻中间13的孔；工序5 以内孔，中间13小孔，155端面为定位基准，铣支架两侧台平面；工序6 以内孔，中间13小孔，155端面为定位基准，钻支架两侧台平面的13小孔，工序7 以155外圆为定位基准，钻2X小孔；工序8 检查。
2). 工艺路线方案二工序 1 铣削以155外圆和一端面为基准,铣一端面,粗糙度为50μm,翻转铣另一端面,粗糙度为50μm;工序2 镗削以155外圆和一端面为基准,粗镗内孔到139.8mm,半精镗内孔到,倒2X45°倒角,粗糙度为50μm;工序 3 铣削以内孔和一端面为基准,铣上中间凸平面,使其厚度为12mm,表面粗糙度为50μm;工序4 钻孔以内孔和一端面为基准,钻中间的孔,粗糙度为50μm;工序5 铣削铣支架两侧平面.表面粗糙度为50μm;工序6 钻孔以内孔,155端面以及中间13的小孔为定位基准(一面两销),钻支架两侧平面13的孔,表面粗糙度为50μm;工序7 钻孔一和155一端面为基准,钻圆柱面上两小孔,2X,保证两孔间距离为32±0.1mm;工序8 检查.比较以上两种方案,两种方案的定位基准基本一样,加工工序的步骤也一样,但方案一中∅155端面用车销加工也可以,但由于工件上面的突出部分使得车销时转动起来工件的离心力太大,这样会影响加工的精度,同时也给夹具的设计带来一定的难度,况且其工件装夹的次数要比第二种方案多,故影响加工效率,.而第二种方案中,155两端面采用铣销加工,这样工件上面的突出部分就不会对加工产生大的影响.所以第二种方案更为经济合理,选第二种方案.<四> 机械加工余量,工序尺寸及毛坯尺寸的确定CA10B中间轴轴承支架零件材料为HT200,生产类型为大批量产.根据上诉资料及加工工艺,分别确定各加工表面的机加工余量,工序尺寸以及毛坯尺寸如下:1.155两端面参照<<机械加工工艺手册>>,因其表面质量要求比较低(粗糙度为50μm),故可直接对其表面进行铣销;铣销厚度为2mm,故毛坯两表面之间的厚度为50mm+2mm=52mm厚;2.140内孔的加工参照<<机械加工工艺手册>>,其加工余量为0.5mm,粗镗0.4mm,精镗0.1mm,故毛坯的尺寸为140mm-0.5mm=mm;3.铣中凸台面参照<<机械加工工艺手册>>,因其表面质量要求比较低(粗糙度为50μm),故可直接对其表面进行铣销;铣销厚度为2mm,故毛坯凸台平面的厚度为12mm+2mm=14mm;4.钻中间∅13的孔参照<<机械加工工艺手册>>,因其表面质量要求比较低(粗糙度为50μm),故可直接对其进行钻孔;5.铣侧两平面参照<<机械加工工艺手册>>,因其表面质量要求比较低(粗糙度为50μm),故可直接对其表面进行铣销;铣销厚度为2mm,故毛坯两侧平面的厚度为12mm+2mm=14mm;6.钻两侧平面孔参照<<机械加工工艺手册>>,因其表面质量要求比较低(粗糙度为50μm),故可直接对其进行钻孔;7.钻圆柱面上两小孔参照<<机械加工工艺手册>>,因其公差等级要求比较低(两孔轴线之间的距离为32±0.1mm,两孔的直径为,故可直接对其进行钻孔;<五> 切削用量以及机床的确定工序 1. 铣两端面,选用X50A式铣床,采用w18Cr4V立铣刀,=16mm,z=3,切削速度:参考有关手册,V=37m/min.进给量为0.25mm/r;工序 2. 粗镗mm内孔, 选用T611卧式镗床,采用通空镗刀,d=25mm,镗销速度:参考有关手册V=25m/min,进给量为0.2mm/r;精镗mm内孔,选用T611卧式镗床,采用通空镗刀,d=20mm,镗销速度:参考有关手册V=20m/min,进给量为0.15mm/r工序 3. 铣中间凸平面,选用X50A立式铣床, 采用w18Cr4V立铣刀,=16mm,z=3,切削速度:参考有关手册,V=37m/min.进给量为0.25mm/r;工序 4. 钻中间∅13的孔,选用Z518立式钻床,采用直柄小麻花钻,d=13mm, 钻削速度:参考有关手册,V=23m/min.进给量为0.3mm/r;工序5. 铣支架两侧平面,选用X6030卧式铣床采用w18Cr4V卧铣刀,=16mm,z=3,切削速度:参考有关手册,V=37m/min.进给量为0.25mm/r;工序6. 钻支架两侧平面小孔, 选用Z518立式钻床,采用直柄小麻花钻,d=13mm, 钻削速度:参考有关手册,V=23m/min.进给量为0.3mm/r;工序7. 钻圆柱面上两小孔, 选用Z518立式钻床,采用直柄小麻花钻,d=7.2mm, 切削速度:参考有关手册,V=18m/min.进给量为0.2mm/r.三、零件专用夹具的设计本次课程设计所设计的是铣销CA10B解放牌汽车中间轴轴承支架两侧平面的专用夹具.其具体设计思路及方案如下:<一> 设计方案的确定本夹具是铣销支架两侧平面用,该零件表面不规则,故不能用通用的机床夹具来装夹,又因其是大批量生产,所以要设计专用夹具以提高加工精度和加工效率.分析零件,加工支架两侧平面是在中间的内孔和13的小孔加工以后加工的,故定位的时候可以考虑用这几个已加工的面或孔来作定位基准加工支架两侧平面,这样可以提高加工的精度.再者,因为支架两侧平面与支架内孔轴线有一定的夹角,故铣销的时候要产生相对工件几个方向的力,所以要把六个自由度全部限制了.因为在加工这两个平面之前,除了上面提到的两孔外,还有155两个端面也已加工完成.所以可以考虑一面两销定位,即两个短销分别固定和155两个空,再利用一平面即可实现完全定位,这样就可以对零件进行精确的定位,可以保证加工精度.又因零件加工的两个面不在同一平面上,而是有一定的角度,故夹具的设计中还应考虑的分度的问题,以提高加工效率.可采用一分度盘,将零件固定在分度盘上,通过分度盘的转动带动零件的转动,分度盘可通过其上的一个当块和固定在夹具座上的两个当块限位.综上所述,本夹具可采用两个定位销,一个分度盘,一个压板和夹具座等主要元件组成.<二> 夹紧力的分析本到工序为铣片面,因此对工作台将产生一个扭矩,但因切销量很小(2mm),故其扭矩也不会太大,根据夹紧的基本原则,确定工件的夹紧方式,分度盘上的两个定位削可将铣销时产生的扭矩平衡掉.分度盘再通过两个钩头压板压紧在夹具体座上,这样夹紧机构即可以保证工件夹紧的可靠,安全,又不会破坏工件的定位及夹压表面的精度和粗糙度.<三> 精度的分析本夹具设计的是铣支架两侧平面，用圆柱销模拟内孔轴线，所以工序基准和设计基准重合，又由于该加工面的精度要求不是很高，那么零件的加工精度可以完全由圆柱销的制造精度和安装精度来保证，为此本夹具在装配好后应对圆柱销的安装精度进行检测，如果不符合要求可以进行修配。
四．课程设计总结就我个人而言，我希望能通过这次课程设计对自己的四年的大学生活做出总结,同时为将来工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后自己的研究生生活打下一个良好的基础。
但是这次课程设计的确显得有点心有余而力不足: 首先是自己的心态问题,轻视这次课程设计,以为可以像以前一样轻轻松松地通过,其次就是基本知识问题,以前对基础知识没有很好的掌握，以后需要多加巩固。
