HSK刀具夹紧系统及保养

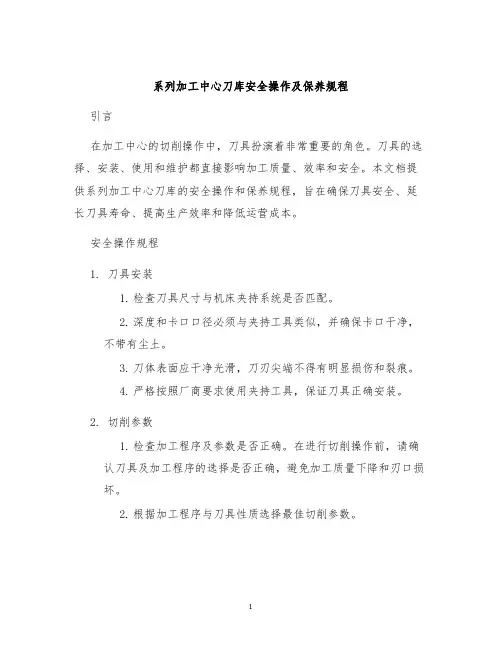

系列加工中心刀库安全操作及保养规程
系列加工中心刀库安全操作及保养规程引言在加工中心的切削操作中，刀具扮演着非常重要的角色。
刀具的选择、安装、使用和维护都直接影响加工质量、效率和安全。
本文档提供系列加工中心刀库的安全操作和保养规程，旨在确保刀具安全、延长刀具寿命、提高生产效率和降低运营成本。
安全操作规程1. 刀具安装1.检查刀具尺寸与机床夹持系统是否匹配。
2.深度和卡口口径必须与夹持工具类似，并确保卡口干净，不带有尘土。
3.刀体表面应干净光滑，刀刃尖端不得有明显损伤和裂痕。
4.严格按照厂商要求使用夹持工具，保证刀具正确安装。
2. 切削参数1.检查加工程序及参数是否正确。
在进行切削操作前，请确认刀具及加工程序的选择是否正确，避免加工质量下降和刃口损坏。
2.根据加工程序与刀具性质选择最佳切削参数。
3. 安全操作1.夹持刀具时，应确定刀具已经夹紧，并进行必要的刀具位置调整和检查。
2.在加工中心进行自动切削操作时，请勿离开机床，保持观察，注意安全性。
3.不得在加工中心过程中对夹具进行调整和维护操作。
4.在切割过程中不能对运动中的机械进行调整或检查刀具。
4. 异常操作处理检查任何运行中出现的异常声音或其他迹象，自动停止加工中心操作并做需要的调整和维护。
刀库保养规程1. 存储环境1.刀具需放在干燥、无尘、有足够通风的地方。
2.切削工具应存放在专门的保管架、装置中，任何时候不得丢弃或随意堆积。
3.长期不使用的刀具，应该放在专用塑料袋中。
2. 清洁保养1.在加工过程中要及时清理和维护刀具，定期对刀具进行更换和调整。
2.切削工具在使用中如果出现了刃口缺损、切削性能下降等情况，需及时进行刃口修复、刀具涂覆等操作。
3.使用结束后，要对刀具进行清洗或擦拭，保持刀具的清洁状态。
3. 定期检查1.刀具在使用一段时间后要进行检查，检查刀刃的磨损状况，必要时进行刃口加工和维护。
2.定期对刀具进行涂油、包装，以保护刀具表面和切削性能。
结束语本文档提供了系列加工中心刀库的安全操作和保养规程，涵盖了刀具安装、切削参数、安全操作、异常操作处理、存储环境、清洁保养、定期检查等内容。
机床夹具维护
机床夹具维护是机械设备维护的重要一环，它直接关系到机床的稳定性和加工质量。
在实际生产中，机床夹具的使用频率很高，如果维护工作做得不好，很容易出现夹具失调、夹紧力度不够等问题，影响加工质量和生产效率。
因此，必须得到重视。
一、清理和润滑机床夹具在运作过程中，由于工作环境的不同，很容易受到油污和灰尘等外界因素的干扰，长时间不进行清洗和润滑，可能会产生卡滞或锈蚀的问题，从而导致夹具失灵。
因此，定期对机床夹具进行清洗和润滑是非常重要的。
同时，在清洗夹具时要用适当的清洁剂和工具，不能用过硬或过锋利的工具划伤夹具的表面。
二、检查和调整机床夹具使用一段时间后，会出现一些松动和异响等问题，此时需要及时检查和调整。
一方面，要检查夹具各个组件的紧固程度，如螺丝、齿轮、销子等，确保它们能够无松动地工作。
另一方面，在检测夹具时要注意检查夹具的各项指标，如夹紧力度、平面度、中心线高度等，确保指标符合加工要求。
如果出现问题，需要进行及时调整，以保证夹具正常工作。
三、更换和维修机床夹具的零部件和配件也是会出现磨损、老化和损坏等问题，如夹紧垫块、隔板、弹簧等，需要更换或修理。
在更换夹具配件时，要选择与原装件相同的材质、规格和尺寸，同时要详细检查更换后对夹具的影响。
在维修夹具时，要注意采用适当的工具和技术，不要随意拆卸或更换夹具的核心部分，以免影响夹具的使用寿命。
四、注意安全机床夹具的维护不仅仅是保证机床正常工作，还要注意安全问题。
在维修或更换夹具时，要在停机状态下进行，进行维护时，要注意机床的绝缘和锁定开关的使用，以免出现夹紧或运动过程中出现伤害事故。
总之，机床夹具的维护是机械设备维护中的重要一环，需要人们高度重视。
在日常维护中，要注意清洁和润滑、检查和调整、更换和维修，同时注意安全问题，从而保证机床夹具的正常工作和使用寿命。
HSK刀柄工作原理及常见问题分析
作就可以解决问题，这个问题就不展开说明。但
是，液压装置漏油绝大部分都是非常缓慢，不能够
很直观地发现问题所在，影响问题查找，造成长时
间的停机。建议通过以下方法来对设备进行验证：
首先，手动按动卸刀按钮，如果无法顺利拆
卸，请不要急于放弃，反复按动设备拆刀按钮，待
刀杆可以顺利拆下来。再一次把刀杆安装到设备上
油不会有明显的缺少，所以刀杆在第一次可以拆卸
之后，短时间内不会再出现抱死现象。传动装置如
图6所示。
图6 传动装置
3. 结语 通过HSK特点及原理的了解，更直观分析刀柄 使用中出现问题，提高分析能力，缩短问题处理时 间，为车间争取更多生产机会。
（收稿日期：20121207）
冷加工
47 2013年 第7期
L=l（1+at） V=v（1+bt） 式中，a为线膨胀系数；b为体膨胀系数；l与v是固 体在0℃时的长度与体积；t为温度。 出现这种现象，请不要急于拆刀，在设备停止 加工的状态下，等待一段时间，刀具自然冷却或人 为冷却后，刀杆就能够顺利的拆卸。 （2）刀柄与设备联接系统 刀柄和主轴的状 态对设备的加工影响非常大，刀杆和主轴的状态不 好不仅会引起无法精确定位，更会导致刀杆“抱 死”在设备主轴上面。例如，在刀杆定位面上有划 痕或者磕碰的高点、主轴孔上面有毛刺等现象，刀 具夹紧系统装夹过程中会出现刀杆定位面的局部高 点提前和设备主轴接触，定位装置受力不均匀，很 容易造成卡爪失效，严重时造成刀柄与主轴“抱 死”，无法拆卸。 所以，在实际生产中，一定做好刀柄和主轴孔 的保养和维护。刀具运送过程中，不能与工作台和 运送小车直接接触，要有完好的橡胶或者泡沫垫垫 在刀具放置的位置，保证刀具在发生磕碰的时候， 被碰物体的硬度要远远小于刀杆硬度；在刀具安装 到设备之前，要做好清洁和修整工作，用干净的无 纺布擦拭刀具和设备主轴的定位面，然后用油石打 磨刀杆和主轴有异常的位置，并辅助使用压缩空气 枪清洗干净。卡爪系统内部结构如图5所示。 （3）设备控制系统 液压装置也是直接影响 刀具难拆的重要因素之一，但检查比较复杂，需要
数控机床夹具的使用技巧与维护方法
数控机床夹具的使用技巧与维护方法数控机床夹具作为数控加工中重要的辅助工具，扮演着固定工件、实现精确加工的重要角色。
为了保证数控机床夹具的高效使用和延长使用寿命，需要掌握一些使用技巧和维护方法。
本文将介绍一些数控机床夹具的使用技巧和维护方法，以帮助读者正确操作和保养夹具。
首先，关于数控机床夹具的使用技巧。
合理选择和配置夹具是确保加工精度和效率的重要环节。
在选择夹具时，需根据工件形状、尺寸、加工方式等因素进行综合考虑。
夹具的刚性和稳定性也是选择的重要指标。
使用夹具时，需要按照夹具的使用说明进行操作。
首先，要确保工件和夹具的接触面干净，以避免不良接触引起的误差。
其次，夹具的安装应牢固可靠。
在安装过程中，要注意保持夹具平稳，并确保夹具与机床紧密配合。
在调整夹具时，要注意不要将力过度施加在关键部位上，以免损坏夹具。
此外，需要定期检查夹具的磨损情况，及时更换磨损严重的零部件。
在操作过程中，要避免使用不当加力，以防意外事故的发生。
其次，数控机床夹具的维护方法也非常重要。
定期进行清洁和润滑是夹具维护的基本要求。
清洁可以去除夹具表面的灰尘和碎屑，保持夹具的清洁和整洁。
润滑可以减小夹具零部件之间的磨损，提高使用寿命。
在润滑过程中，要使用适当的润滑剂，并定期对润滑系统进行检查和维护。
此外，夹具的存放和保管也是维护夹具的重要环节。
正确的存放可以避免夹具被损坏或污染。
夹具应存放在干燥、无尘的环境中，并采取必要的防护措施，如用塑料袋包装，避免氧化和积尘。
在存放之前，应对夹具进行彻底的清洁和保养。
此外，定期对夹具进行检查和维修也是保持夹具正常运行的关键。
检查时要注意对夹具的外观、零件的磨损情况进行观察，并及时更换磨损严重的零部件。
定期维修可以修复夹具的损坏和缺陷，提高夹具的可靠性和使用寿命。
总之，数控机床夹具的使用技巧和维护方法对于保证精密加工和提高生产效率至关重要。
选择合适的夹具、正确的操作和定期维护都能有效延长夹具的使用寿命，保证加工的质量和效率。

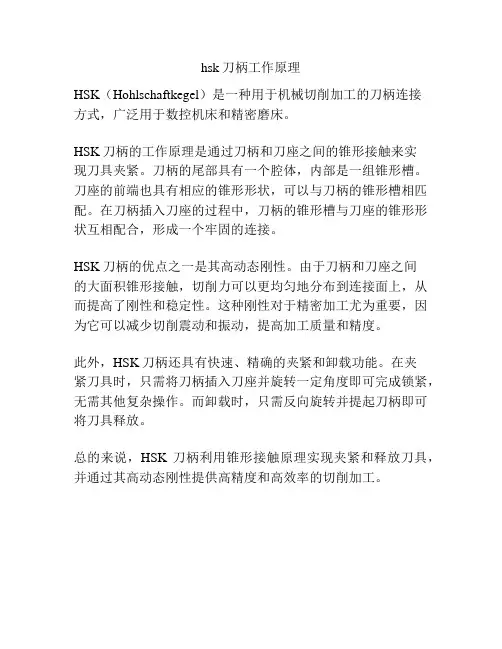

hsk刀柄工作原理
hsk刀柄工作原理
HSK（Hohlschaftkegel）是一种用于机械切削加工的刀柄连接
方式，广泛用于数控机床和精密磨床。
HSK刀柄的工作原理是通过刀柄和刀座之间的锥形接触来实
现刀具夹紧。
刀柄的尾部具有一个腔体，内部是一组锥形槽。
刀座的前端也具有相应的锥形形状，可以与刀柄的锥形槽相匹配。
在刀柄插入刀座的过程中，刀柄的锥形槽与刀座的锥形形状互相配合，形成一个牢固的连接。
HSK刀柄的优点之一是其高动态刚性。
由于刀柄和刀座之间
的大面积锥形接触，切削力可以更均匀地分布到连接面上，从而提高了刚性和稳定性。
这种刚性对于精密加工尤为重要，因为它可以减少切削震动和振动，提高加工质量和精度。
此外，HSK刀柄还具有快速、精确的夹紧和卸载功能。
在夹
紧刀具时，只需将刀柄插入刀座并旋转一定角度即可完成锁紧，无需其他复杂操作。
而卸载时，只需反向旋转并提起刀柄即可将刀具释放。
总的来说，HSK刀柄利用锥形接触原理实现夹紧和释放刀具，并通过其高动态刚性提供高精度和高效率的切削加工。
机床刀具维护保养指南
机床刀具维护保养指南随着机床在工业生产中的广泛应用，机床刀具作为其中重要的组成部分，起着至关重要的作用。
为了延长机床刀具的使用寿命，提高生产效率，保证加工质量，正确的维护保养是必不可少的。
本文将为您介绍机床刀具的维护保养指南，帮助您更好地进行机床刀具的管理和保养。
1. 清洁保养机床刀具在使用过程中会产生大量的切削屑、润滑油和冷却液等杂质，如果长期不进行清洁，会对刀具的性能和精度产生负面影响。
因此，必须定期进行清洁保养。
首先，用刷子或压缩空气清理刀具表面的切削屑，特别是刀具槽部分，确保刀具的切削效果。
接着，用专用的清洗液或溶剂将刀具浸泡，去除油污和生锈。
最后，用柔软的布擦拭刀具表面，保持刀具的光洁度。
2. 刀具润滑刀具在加工过程中，摩擦和磨损是不可避免的。
为了降低刀具的摩擦和磨损程度，延长使用寿命，必须进行刀具润滑。
常见的刀具润滑方式有涂抹式和喷涂式。
涂抹式是将润滑油均匀涂抹在刀具表面，形成保护层，减少刀具与工件接触时的摩擦；喷涂式是使用喷油装置，将润滑油喷洒到刀具和切削区域，提供切削润滑。
注意：在进行刀具润滑时，一定要选择适合的润滑油，根据刀具材料、切削方式和工作条件合理选用，以确保刀具的使用效果。
3. 刀具存储当机床不再使用或进行维修时，应将刀具进行合理的存储，以免刀具受到损坏和变形。
首先，需将刀具进行清洁，去除表面附着的切削屑和油污。
接着，用防锈剂涂覆在刀具表面，形成一层保护膜，以防生锈。
最后，将刀具放置在专用的刀盒或防震垫上，避免刀具间的碰撞和挤压。
值得注意的是，刀具存储时要远离潮湿和腐蚀性气体，保持通风干燥的环境，避免刀具受潮和变质。
4. 刀具检测与更换机床刀具在长时间使用后会出现磨损和疲劳断裂等情况，这将严重影响加工质量和生产效率。
因此，及时检测和更换刀具是非常重要的。
通过目测、手感和量具的测量，可以判断刀具是否出现明显的磨损或变形。
一旦发现刀具存在问题，需要及时更换或进行修复，以保证切削性能和加工精度。
HSK刀柄的合理使用
HSK刀柄的合理使用目前在切削加工领域，空心短锥柄(HSK)已越来越普及，这是由于它比7：24大锥度刀柄在精度、刚性和适用高的转速及换刀方便等方面有明显的优势。
HSK正式国际标准的公布将使它在更大的范围内得到各国的承认。
但在应用这种新型刀柄时，由于其结构上的特点，还必须掌握有关其承载能力的大小和使用的注意事项，才能保证安全、无故障地工作。
成立制定“HSK—技术规范”工作组根据需要，在1993年以前，对于空心短锥柄(HSK)只是围绕各种规格的DIN标准的制订开展工作，而对如何正确合理使用各种规格的空心短锥柄(HSK)的研究工作考虑不多，只对少量的空心短锥柄(HSK)的规格正确合理使用进行了研究。
其原因是，这部分工作超出了当时制订标准的工作范围。
然而时至今日，为了确保HSK刀柄的推广和安全合理的应用，有关刀柄正确使用问题显得十分迫切。
通过制订一个指导性的技术规范，提供具体的使用数据，可以帮助企业合理使用该刀柄。
为此，1999年在阿亨工业大学的机床实验室成立了一个工作组，工作组成员来自世界各国著名的刀具、刀柄制造厂商和HSK的用户，并在财力上支持这项研究工作。
工作组的主要任务是确定HSK刀柄的性能数据：能承受的最大弯矩、扭矩以及使用的最高转速。
而这些性能数据与应用的条件(如夹紧方式和夹紧力)有关，也与制造刀柄所用的材料和热处理工艺等因素有关。
例如使用渗碳钢制造的小规格刀柄，由于在锥柄部分的壁厚很薄，会出现淬透的可能，使刀柄承受动态载荷的能力大大降低。
承载弯矩的能力与夹紧力有关刀柄上承受的弯矩是由横向作用在刀具上的力产生的。
刀柄的弯矩承载能力是在弯矩作用下使刀柄法兰接触面的一边开始分离时的弯矩值，从这个临界弯矩值开始，弯矩—变形特征曲线的走向明显变陡，表明刀柄装夹的连接强度迅速降低。
在接近临界点时，连接强度已经不够，尽管此时刀柄的法兰面与主轴端面还保持全面接触，但弯矩已接近使两者分离的临界值。
这个临界弯矩的大小主要取决于拉紧力，因此加大拉紧力可以提高最大弯矩。
夹具保养计划书
夹具保养计划书1. 引言夹具是工业生产中常用的辅助工具，用于固定、定位和保持工件或工艺设备的工具。
它们通常由金属制成，并经过精确加工和热处理，以确保稳定性和耐用性。
然而，夹具也需要定期保养和维护，以保证其工作性能和寿命。
本文档旨在制定夹具保养计划，确保夹具处于良好的工作状态。
2. 保养周期夹具的保养周期应根据夹具的类型、使用频率和工作环境而定。
一般来说，我们建议按以下频率进行夹具的保养：•日常保养：每天使用的夹具应进行每日保养。
•定期保养：每周或每月使用的夹具应进行定期保养。
3. 日常保养内容3.1 清洁每天使用的夹具应该进行清洁，以去除灰尘、油渍和其他污染物。
清洁夹具的步骤如下：1.使用干净的软布或刷子轻轻擦拭夹具的表面。
2.使用清洁剂喷洒在夹具表面，然后再次用布擦拭。
3.注意清洁夹具的难以到达的部位，如角落和凹槽。
4.检查夹具的表面是否有锈蚀或磨损，如有需要及时修复。
3.2 润滑夹具的滑动部件和旋转部件应定期润滑，以确保其运行顺畅。
润滑夹具的步骤如下：1.首先，根据夹具的使用说明书确定所需的润滑剂类型。
2.使用滴油器、喷雾器或润滑脂，将润滑剂应用到滑动部件和旋转部件上。
3.确保润滑剂覆盖到夹具的整个润滑表面，并不过量使用。
3.3 检查每天使用的夹具应定期进行检查，以确保其安全性和工作性能。
检查夹具的步骤如下：1.检查夹具的固定螺栓、销和螺纹连接部位是否松动，如有需要紧固。
2.检查夹具的工作面是否有磨损、变形或损坏，如有需要更换或修复。
3.检查夹具的刃口、夹持爪或夹具其他关键部件的磨损程度，如有需要更换或修复。
4. 定期保养内容除了日常保养外，每周或每月使用的夹具还需要定期保养，以延长其使用寿命和提高工作效率。
定期保养的内容如下：4.1 检查和清洁夹具内部定期检查和清洁夹具内部的螺纹、机械元件和液压、气动系统，以确保其正常运行。
具体步骤如下：1.检查螺纹、机械元件和液压、气动系统是否有松动、磨损或其他损坏，如有需要修复或更换。
