电缆载流量校正系数K
电缆载流量校正系数K教学提纲
电缆载流量校正系数
K
敷设条件不同时电缆允许持续载流量的校正系数 K
注： s为电缆中心间距，d为电缆外径。
不适用于交流系统中使用的单芯电力电缆。
电缆桥架上无间隔配置多层并列电缆载流量的校正系数 K2
注：不适用于三相交流系统单芯电缆。
1～6kV电缆户外明敷无遮阳时载流量的校正系数 K5
量。
1.户内或有遮阳空气中敷设：空气中单根敷设 K=Kt
空气中单层多根并行敷设 K=KtK1
空气中电缆桥架上无间距配置多层并列敷设 K=KtK2
2.户外无遮阳空气中敷设：空气中单根敷设 K=KtK5
空气中单层多根并行敷设 K=KtK1K5
空气中电缆桥架上无间距配置多层并列敷设 K=KtK2K5
3.土壤直埋敷设：土壤中单根敷设 K=KtK3
土壤中多根并行敷设 K=KtK3K4。

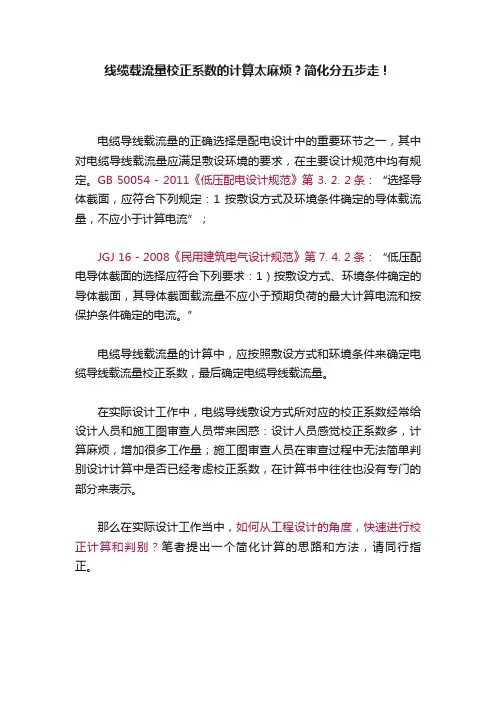

线缆载流量校正系数的计算太麻烦？简化分五步走！
线缆载流量校正系数的计算太麻烦？简化分五步走！电缆导线载流量的正确选择是配电设计中的重要环节之一，其中对电缆导线载流量应满足敷设环境的要求，在主要设计规范中均有规定。
GB 50054 - 2011《低压配电设计规范》第 3. 2. 2条：“选择导体截面，应符合下列规定：1 按敷设方式及环境条件确定的导体载流量，不应小于计算电流”；JGJ 16 - 2008《民用建筑电气设计规范》第7. 4. 2条：“低压配电导体截面的选择应符合下列要求：1）按敷设方式、环境条件确定的导体截面，其导体截面载流量不应小于预期负荷的最大计算电流和按保护条件确定的电流。
”电缆导线载流量的计算中，应按照敷设方式和环境条件来确定电缆导线载流量校正系数，最后确定电缆导线载流量。
在实际设计工作中，电缆导线敷设方式所对应的校正系数经常给设计人员和施工图审查人员带来困惑：设计人员感觉校正系数多，计算麻烦，增加很多工作量；施工图审查人员在审查过程中无法简单判别设计计算中是否已经考虑校正系数，在计算书中往往也没有专门的部分来表示。
那么在实际设计工作当中，如何从工程设计的角度，快速进行校正计算和判别？笔者提出一个简化计算的思路和方法，请同行指正。
1校正系数的简化计算在工程设计工作中，最常使用的电缆敷设方式是电缆槽盒和电缆埋地方式，现结合工程实例，按照以下几个步骤，进行电缆敷设方式确定、电缆载流量校正系数确定、电缆载流量计算，电缆槽盒选择。
1.1第一步笔者给出一个断路器长延时整定电流值与电缆截面选择的对照表（如表1所示），作为后续计算的基础。
1.2第二步以某工程负荷计算为例，计算同一路由各干线的配电设计参数。
同一路由各干线指同一电缆槽盒或同一电缆沟敷设的电缆干线。
配电设计参数主要应包括：干线编号、干线名称、计算电流、低压配电系统馈出断路器长延时保护动作电流整定值、干线电缆截面。
在计算配电设计参数时，需要设计师关注到以下设计选型表格，并按照表1进行电缆截面的确定，可以得到如表2所示的结果。
导线电缆载流量的校正系数
导线电缆载流量的校正系数
导线电缆载流量的校正系数
一般电缆的允许载流量是按单根地埋或在空气中敷设的条件考虑的，但是要穿管，多根并敷、环境温度过高等情况时，应分别乘以校正系数。
1、环境温度
一般标准载流量以环境温度为25度为标准，当环境温度不同时其载流量应乘以温度校正系数K。
K=根号（导线允许温度-实际环境温度）除以（导线允许温度-25度）若环境温度超过25℃，计算后再打九折。
2、敷设方式（穿管敷设或埋设）
包括槽板等敷设、即导线加有保护套层，不明露的，计算后打八折。
电线电缆穿管敷设于空气中载流量修正系数（参考值）
2、单股或者多股以及回路数。

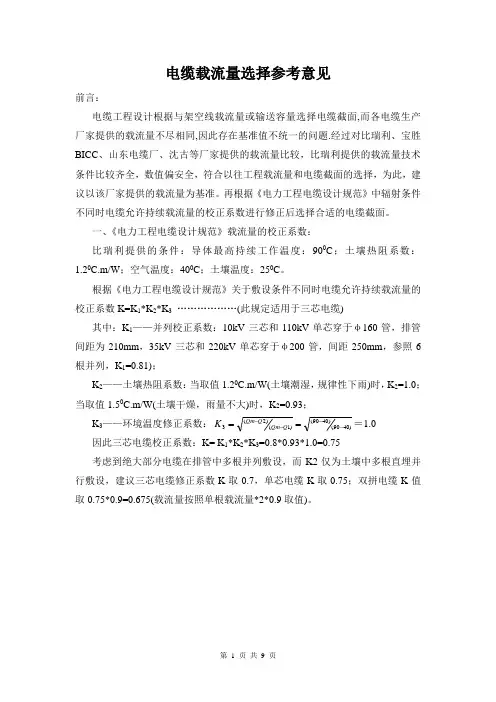

电缆载流量选择参考意见
第 1 页 共 9 页电缆载流量选择参考意见前言：电缆工程设计根据与架空线载流量或输送容量选择电缆截面,而各电缆生产厂家提供的载流量不尽相同,因此存在基准值不统一的问题.经过对比瑞利、宝胜BICC 、山东电缆厂、沈古等厂家提供的载流量比较，比瑞利提供的载流量技术条件比较齐全，数值偏安全，符合以往工程载流量和电缆截面的选择，为此，建议以该厂家提供的载流量为基准。
再根据《电力工程电缆设计规范》中辐射条件不同时电缆允许持续载流量的校正系数进行修正后选择合适的电缆截面。
一、《电力工程电缆设计规范》载流量的校正系数：比瑞利提供的条件：导体最高持续工作温度：900C ；土壤热阻系数：1.20C.m/W ；空气温度：400C ；土壤温度：250C 。
根据《电力工程电缆设计规范》关于敷设条件不同时电缆允许持续载流量的校正系数K=K 1*K 2*K 3 ………………(此规定适用于三芯电缆)其中：K 1——并列校正系数：10kV 三芯和110kV 单芯穿于φ160管，排管间距为210mm ，35kV 三芯和220kV 单芯穿于φ200管，间距250mm ，参照6根并列，K 1=0.81)；K 2——土壤热阻系数：当取值1.20C.m/W(土壤潮湿，规律性下雨)时，K 2=1.0；当取值1.50C.m/W(土壤干燥，雨量不大)时，K 2=0.93；K 3——环境温度修正系数：)4090()4090()1()2(3----==Q Qm Q Qm K ＝1.0因此三芯电缆校正系数：K= K 1*K 2*K 3=0.8*0.93*1.0=0.75考虑到绝大部分电缆在排管中多根并列敷设，而K2仅为土壤中多根直埋并行敷设，建议三芯电缆修正系数K 取0.7，单芯电缆K 取0.75；双拼电缆K 值取0.75*0.9=0.675(载流量按照单根载流量*2*0.9取值)。
二、电缆截面的选择参考：(一)：8.7/10kV~26/35kV电力电缆截面选取：第 2 页共9 页(二)、64/110kV~127/220电力电缆截面选取：第 3 页共9 页三、导线与电缆截面的匹配：导线的载流量换算到最高气温月平均350C,修正系数为0.89，载流量为：LGJ-70/10 ：297×0.89＝264(A)LGJ-95/20 ：370×0.89＝329(A)LGJ-120/20：415×0.89＝370(A)LGJ-185/25：560×0.89＝499(A)LGJ-240/30：662×0.89＝590(A)LGJ-300/25：760×0.89＝677(A)LGJ-400/35：882×0.89＝785(A)LGJ-630/45：1182×0.89＝1052(A)第 4 页共9 页第 5 页共9 页第 6 页共9 页第7 页共9 页第8 页共9 页注：表格中”/”表示常规设计中不采用此型号/型式的电缆。

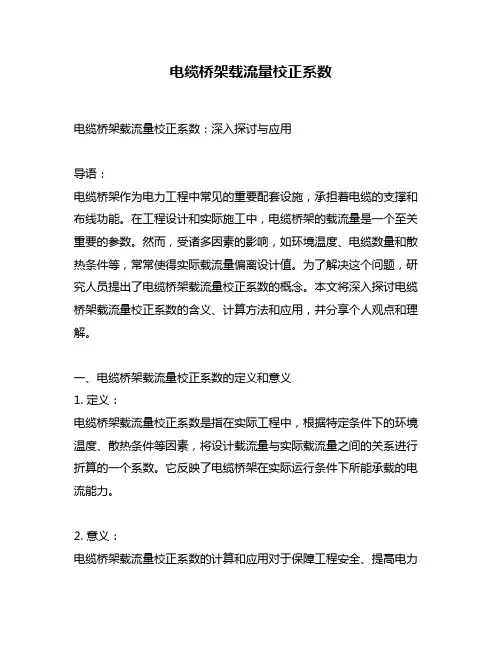

电缆桥架载流量校正系数
电缆桥架载流量校正系数电缆桥架载流量校正系数：深入探讨与应用导语：电缆桥架作为电力工程中常见的重要配套设施，承担着电缆的支撑和布线功能。
在工程设计和实际施工中，电缆桥架的载流量是一个至关重要的参数。
然而，受诸多因素的影响，如环境温度、电缆数量和散热条件等，常常使得实际载流量偏离设计值。
为了解决这个问题，研究人员提出了电缆桥架载流量校正系数的概念。
本文将深入探讨电缆桥架载流量校正系数的含义、计算方法和应用，并分享个人观点和理解。
一、电缆桥架载流量校正系数的定义和意义1. 定义：电缆桥架载流量校正系数是指在实际工程中，根据特定条件下的环境温度、散热条件等因素，将设计载流量与实际载流量之间的关系进行折算的一个系数。
它反映了电缆桥架在实际运行条件下所能承载的电流能力。
2. 意义：电缆桥架载流量校正系数的计算和应用对于保障工程安全、提高电力系统可靠性至关重要。
通过校正系数的计算，我们可以准确地评估电缆桥架在各种环境条件下的实际载流量，从而在工程设计和施工中合理选型和布置电缆桥架。
校正系数还能够为后续维护和更新工作提供准确的参考依据。
二、电缆桥架载流量校正系数的计算方法1. 基本原理：电缆桥架的实际载流量与设计载流量之间存在一定的关系，关键是找到这种关系的数学表达式。
一般情况下，电缆桥架的暴露面积与环境温度之间存在较为明显的线性关系。
我们可以使用线性回归等数学模型，通过实测数据来拟合暴露面积与环境温度之间的函数关系，进而得出校正系数的计算方法。
2. 计算步骤：（1）收集实测数据：收集电缆桥架在不同环境温度下的实际载流量数据和对应的暴露面积数据。
（2）数据预处理：对实测数据进行处理，如去除异常值、平滑数据等，以提高计算准确性。
（3）数据拟合：使用线性回归等方法，拟合暴露面积与环境温度之间的函数关系，得到拟合的曲线。
（4）计算校正系数：根据拟合曲线和设计载流量，计算出不同环境温度下的校正系数，并绘制校正系数曲线。

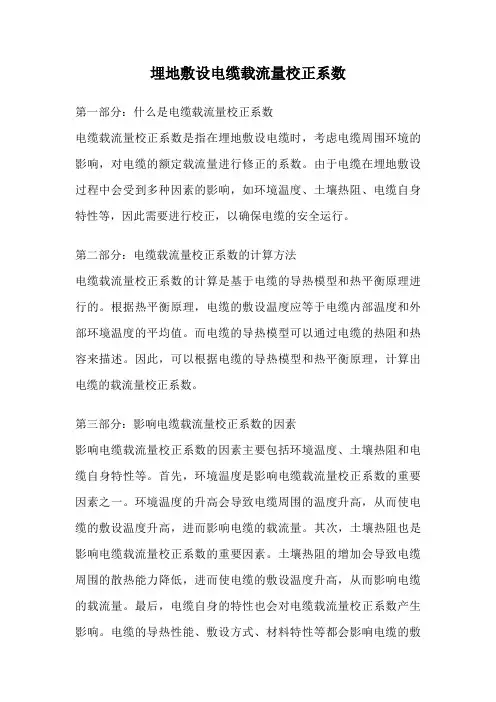

埋地敷设电缆载流量校正系数
埋地敷设电缆载流量校正系数第一部分：什么是电缆载流量校正系数电缆载流量校正系数是指在埋地敷设电缆时，考虑电缆周围环境的影响，对电缆的额定载流量进行修正的系数。
由于电缆在埋地敷设过程中会受到多种因素的影响，如环境温度、土壤热阻、电缆自身特性等，因此需要进行校正，以确保电缆的安全运行。
第二部分：电缆载流量校正系数的计算方法电缆载流量校正系数的计算是基于电缆的导热模型和热平衡原理进行的。
根据热平衡原理，电缆的敷设温度应等于电缆内部温度和外部环境温度的平均值。
而电缆的导热模型可以通过电缆的热阻和热容来描述。
因此，可以根据电缆的导热模型和热平衡原理，计算出电缆的载流量校正系数。
第三部分：影响电缆载流量校正系数的因素影响电缆载流量校正系数的因素主要包括环境温度、土壤热阻和电缆自身特性等。
首先，环境温度是影响电缆载流量校正系数的重要因素之一。
环境温度的升高会导致电缆周围的温度升高，从而使电缆的敷设温度升高，进而影响电缆的载流量。
其次，土壤热阻也是影响电缆载流量校正系数的重要因素。
土壤热阻的增加会导致电缆周围的散热能力降低，进而使电缆的敷设温度升高，从而影响电缆的载流量。
最后，电缆自身的特性也会对电缆载流量校正系数产生影响。
电缆的导热性能、敷设方式、材料特性等都会影响电缆的敷设温度和载流量。
第四部分：电缆载流量校正系数的应用电缆载流量校正系数的应用主要体现在电力系统的设计和运行中。
在电力系统的设计中，需要根据电缆的敷设条件和环境参数计算出电缆的载流量校正系数，以确保电缆的安全运行。
在电力系统的运行中，可以根据电缆的载流量校正系数对电缆的负载进行调整，以避免电缆过载运行，从而提高电力系统的可靠性和稳定性。
第五部分：电缆载流量校正系数的实际案例为了更好地理解电缆载流量校正系数的应用，我们以一个实际案例来说明。
假设有一条埋地敷设的电缆，环境温度为25℃，土壤热阻为0.5℃/W，电缆的导热模型为热阻为0.2℃/W，热容为1000J/℃。
电缆沟载流量修正系数
电缆沟载流量修正系数引言：电缆沟是一种常见的电力工程中使用的设施，用于埋设电力电缆。
在设计和规划电缆沟时，需要考虑电缆的载流量，以确保电缆的正常运行和安全性。
然而，由于实际工程中存在多种因素的影响，需要对电缆沟的载流量进行修正。
本文将介绍电缆沟载流量修正系数的概念和计算方法。
正文：1.电缆沟载流量修正系数的定义电缆沟载流量修正系数是指在实际工程中，由于电缆沟尺寸、敷设方式、环境条件等多种因素的影响，需要对理论计算得到的电缆沟载流量进行修正的系数。
修正系数的引入旨在提高设计的准确性和可靠性。
2.修正系数的计算方法修正系数的计算需要考虑以下几个方面：（1）电缆沟尺寸因素：电缆沟的横截面积与载流量之间存在一定的关系。
一般来说，电缆沟的横截面积越大，其承载的载流量也越大。
因此，可以根据电缆沟的尺寸来确定一个修正系数，该系数反映了电缆沟尺寸对载流量的影响。
（2）敷设方式因素：电缆沟的敷设方式也会对载流量产生影响。
例如，采用单层敷设方式的电缆沟相较于双层敷设方式的电缆沟，其载流量可能会有所增加。
因此，需要根据实际的敷设方式来确定相应的修正系数。
（3）环境条件因素：环境条件对电缆沟的散热能力有一定的影响。
例如，高温环境下的电缆沟相较于低温环境下的电缆沟，其载流量可能会有所下降。
因此，在计算修正系数时，需要考虑环境条件对电缆沟载流量的影响。
3.修正系数的应用修正系数一般通过实际工程经验和试验得出，可以根据具体情况进行调整。
在电缆沟的设计和规划中，通过引入修正系数，可以更准确地计算电缆沟的载流量，从而确保电缆的正常运行和安全性。
结论：电缆沟载流量修正系数是为了考虑实际工程中多种因素的影响，对理论计算得到的电缆沟载流量进行修正的系数。
正确应用修正系数可以提高电缆沟设计的准确性和可靠性。
在实际工程中，需要根据电缆沟的尺寸、敷设方式和环境条件等因素来确定相应的修正系数，以保证电缆的正常运行和安全性。
35kV电力电缆计算书
1、电缆持续载流量计算本项目每10MWP 一条汇集线路送出，汇集线路电压等级为35kV ，功率因数按1考虑，则线路最大工作电流为：θcos 732.1a e U PI ==164.96A则电缆额定载流量I L 应满足：a ·I I K L ≥式中，K 为载流量校正系数，满足：43t ··K K K K =式中：K t -环境温度下的载流量校正系数；K 3-不同土壤热阻系数时，载流量校正系数； K 4-多根电缆并行敷设时，载流量校正系数。
2、环境温度载流量校验系数K t 选取环境温度载流量校验系数K t 满足下式：12t θθθθ--=m m K式中：m θ为电缆导体最高工作温度，本文取90℃；1θ为对应于额定载流量的基准环境温度，本文取20℃；2θ为实际环境温度，地下0.8m 处取30℃则计算可得本项目所用电缆环境温度校验系数K t =0.933、土壤热阻校正系数K 3选取《GB50217-2007电力工程电缆设计规范》中不同土壤热阻系数时电缆载流量校正系数如下表：不同土壤热阻系数时电缆载流量的校正系数（K 3）项目所在地江西新余市分宜县属亚热带湿润性气候，雨量充沛，且光伏场区紧邻袁河，土壤较为湿润，故取土壤热阻系数K 3=1。
4、并行敷设校正系数K 4选取《GB50217-2007电力工程电缆设计规范》中土中直埋多根电缆并行敷设时载流量校正系数如下表：土壤中直埋多根并行敷设时电缆载流量校正系数（K 4）本项目光伏区35kV 电缆最大并行敷设数量为3根，由上表可得并行敷设校正系数K 4=0.87。
5、电缆截面选择由以上计算可得汇集电缆载流量L I 为：43t a··K K K I I L=203A本项目计划采用电缆为ZR -YJV22-26/35型，该型号下各截面电缆对应载流量如下表：26/35kv 三芯交联聚乙烯绝缘电力电缆连续负荷参考载流量（A ）本项目35kV 电缆均采用直埋敷设，则根据各截面电缆载流量可得，本期选择35kV 电缆（箱变至升压变段）截面建议不小于70mm 2。
电缆沟载流量修正系数
电缆沟载流量修正系数1. 什么是电缆沟载流量修正系数电缆沟载流量修正系数是用于修正电缆沟内电缆的载流量的一个参数。
电缆沟是用来埋设电缆的一种通道，通过电缆沟可以有效地保护电缆免受外界环境的影响。
然而，由于电缆沟内的温度、湿度等因素的存在，会对电缆的传输能力产生一定的影响。
因此，需要通过计算和修正来确定电缆沟内电缆的实际载流量。
2. 电缆沟载流量修正系数的计算方法电缆沟载流量修正系数的计算方法是根据电缆沟内的环境条件和电缆的特性来确定的。
一般来说，电缆沟载流量修正系数可以通过以下公式来计算：修正系数 = (环境温度修正系数) × (湿度修正系数) × (电缆特性修正系数)其中，环境温度修正系数是根据电缆沟内的环境温度来确定的，湿度修正系数是根据电缆沟内的湿度情况来确定的，电缆特性修正系数是根据电缆的特性和规格来确定的。
2.1 环境温度修正系数的计算方法环境温度修正系数的计算方法一般是根据电缆的额定温度和电缆沟内的环境温度来确定的。
一般来说，环境温度修正系数可以通过以下公式来计算：环境温度修正系数 = (电缆沟内环境温度 - 电缆额定温度) / (电缆最高允许温度 - 电缆额定温度)其中，电缆沟内环境温度是指电缆沟内的实际温度，电缆额定温度是指电缆的额定工作温度，电缆最高允许温度是指电缆的最高可承受温度。
2.2 湿度修正系数的计算方法湿度修正系数的计算方法一般是根据电缆沟内的湿度情况来确定的。
一般来说，湿度修正系数可以通过以下公式来计算：湿度修正系数 = (电缆沟内湿度 - 电缆最佳工作湿度) / (电缆最大允许湿度 - 电缆最佳工作湿度)其中，电缆沟内湿度是指电缆沟内的实际湿度，电缆最佳工作湿度是指电缆的最佳工作湿度，电缆最大允许湿度是指电缆的最大可承受湿度。
2.3 电缆特性修正系数的计算方法电缆特性修正系数的计算方法一般是根据电缆的特性和规格来确定的。
一般来说，电缆特性修正系数可以通过以下公式来计算：电缆特性修正系数 = (电缆实际额定电流 - 电缆额定电流) / 电缆额定电流其中，电缆实际额定电流是指电缆在实际工作条件下的额定电流，电缆额定电流是指电缆的额定电流。
(完整版)电缆载流量校正系数K
敷设条件不同时电缆允许持续载流量的校正系数 K
注： s为电缆中心间距，d为电缆外径。
不适用于交流系统中使用的单芯电力电缆。
电缆桥架上无间隔配置多层并列电缆载流量的校正系数 K2
注：呈水平状并列电缆数不少于7根。
土中直埋多根并行敷设时电缆载流量的校正系数 K4
1～6kV电缆户外明敷无遮阳时载流量的校正系数 K5
1.户内或有遮阳空气中敷设：空气中单根敷设 K=Kt
空气中单层多根并行敷设 K=KtK1
空气中电缆桥架上无间距配置多层并列敷设 K=KtK2
2.户外无遮阳空气中敷设：空气中单根敷设 K=KtK5
空气中单层多根并行敷设 K=KtK1K5
空气中电缆桥架上无间距配置多层并列敷设 K=KtK2K5
3.土壤直埋敷设：土壤中单根敷设 K=KtK3
土壤中多根并行敷设 K=KtK3K4。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
敷设条件不同时电缆允许持续载流量的校正系数 K
35kV及以下电缆在不同环境温度时的载流量校正系数 Kt 敷设位置空气中土壤中
环境温度（℃）30 35 40 45 20 25 30 35
电缆导体最高工作温度（℃）60 1.22 1.11 1.0 0.86 1.07 1.0 0.93 0.85 65 1.18 1.09 1.0 0.89 1.06 1.0 0.94 0.87 70 1.15 1.08 1.0 0.91 1.05 1.0 0.94 0.88 80 1.11 1.06 1.0 0.93 1.04 1.0 0.95 0.90 90 1.09 1.05 1.0 0.94 1.04 1.0 0.96 0.92
空气中单层多根并行敷设时电缆载流量的校正系数 K1
并列根数 1 2 3 4 5 6
电缆中心距
s=d 1.00 0.90 0.85 0.82 0.81 0.80 s=2d 1.00 1.00 0.98 0.95 0.93 0.90 s=3d 1.00 1.00 1.00 0.98 0.97 0.96
注： s为电缆中心间距，d为电缆外径。
不适用于交流系统中使用的单芯电力电缆。
电缆桥架上无间隔配置多层并列电缆载流量的校正系数 K2叠置电缆层数一二三四
桥架类别梯架0.8 0.65 0.55 0.5 托盘0.7 0.55 0.5 0.45
注：呈水平状并列电缆数不少于7根。
不同土壤热阻系数时电缆载流量的校正系数 K3
土壤热阻系数
（K•m/W）
分类特征（土壤特性和雨量）校正系数
0.8 土壤很潮湿，经常下雨。
如湿度大于9％的沙土；湿度
大于10％的沙－泥土等
1.05
1.2 土壤潮湿，规律性下雨。
如湿度大于7％但小于9％的沙
土；湿度为12％～14％的沙－泥土等
1.0
1.5 土壤较干燥，雨量不大。
如湿度为8％～12％的沙－泥
土等
0.93
2.0 土壤干燥，少雨。
如湿度大于4％但小于7％的沙土；湿
度为4％～8％的沙－泥土等
0.87
3.0 多石地层，非常干燥。
如湿度小于4％的沙土等0.75
土中直埋多根并行敷设时电缆载流量的校正系数 K4
并列根数 1 2 3 4 5 6
电缆之间净距(mm) 100 1 0.9 0.85 0.80 0.78 0.75 200 1 0.92 0.87 0.84 0.82 0.81 300 1 0.93 0.90 0.97 0.86 0.85
注：不适用于三相交流系统单芯电缆。
1～6kV电缆户外明敷无遮阳时载流量的校正系数 K5
电缆截面（mm2）35 50 70 95 120 150 185 240
电压(kV) 1
芯数
三0.90 0.98 0.97 0.96 0.94 6
三0．96 0．95 0．94 0.93 0.92 0.91 0.90 0.88
单0.99 0.99 0.99 0.99 0.98
注：运用本表系数校正对应的载流量基础值，是采取户外环境温度的户内空气中电缆载流量。
1.户内或有遮阳空气中敷设：空气中单根敷设 K=Kt
空气中单层多根并行敷设 K=KtK1
空气中电缆桥架上无间距配置多层并列敷设 K=KtK2
2.户外无遮阳空气中敷设：空气中单根敷设 K=KtK5
空气中单层多根并行敷设 K=KtK1K5
空气中电缆桥架上无间距配置多层并列敷设 K=KtK2K5
3.土壤直埋敷设：土壤中单根敷设 K=KtK3
土壤中多根并行敷设 K=KtK3K4。
