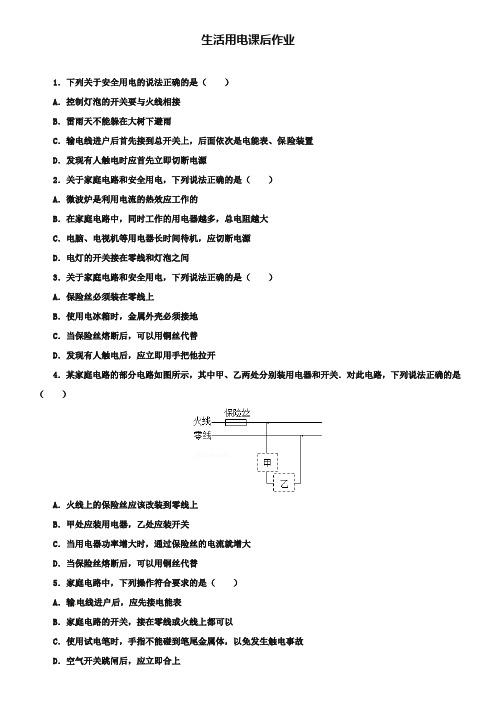

生活用电课后作业1．下列关于安全用电的说法正确的是（）A．控制灯泡的开关要与火线相接B．雷雨天不能躲在大树下避雨C．输电线进户后首先接到总开关上，后面依次是电能表、保险装置D．发现有人触电时应首先立即切断电源2．关于家庭电路和安全用电，下列说法正确的是（）A．微波炉是利用电流的热效应工作的B．在家庭电路中，同时工作的用电器越多，总电阻越大C．电脑、电视机等用电器长时间待机，应切断电源D．电灯的开关接在零线和灯泡之间3．关于家庭电路和安全用电，下列说法正确的是（）A．保险丝必须装在零线上B．使用电冰箱时，金属外壳必须接地C．当保险丝熔断后，可以用铜丝代替D．发现有人触电后，应立即用手把他拉开4．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关．对此电路，下列说法正确的是（）A．火线上的保险丝应该改装到零线上B．甲处应装用电器，乙处应装开关C．当用电器功率增大时，通过保险丝的电流就增大D．当保险丝熔断后，可以用铜丝代替5．家庭电路中，下列操作符合要求的是（）A．输电线进户后，应先接电能表B．家庭电路的开关，接在零线或火线上都可以C．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故D．空气开关跳闸后，应立即合上6．如图甲所示是生活中常用的一个插线板，开关断开时指示灯不发光，插孔不能提供工作电压；开关闭合时指示灯发光，插孔可以提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压．请在图乙中画出开关、指示灯、插孔的连接方式，并把接线板与电源线接通．生活用电参考答案1．解：A、火线首先进开关，再入灯座；零线直接接入灯泡的螺旋套．故A正确．B、雷雨天里，大树也是很好的导体，电会沿大树到地底下释放掉，所以雷雨天千万不要在大树下避雨．故B正确．C、输电线进户后首先接到电能表上，后面依次是总开关、保险装置；故C错误；D、发现有人触电时，首先切断电源或让触电者尽快脱离开电源，再实行救援措施．故D正确．故选ABD．2．解：A、微波炉是利用产生电流微波来工作的，不是利用电流的热效应，故A错；B、在家庭电路中，各用电器是并联的，并联电路电阻越并越小，因此家庭中同时工作的家用电器越多，电路的总电阻就越小，故B错；C、不看电视时及时切断电源，减少待机时间可以达到节约电能的目的，故C正确；D、控制用电器的开关与用电器串联，接在火线和用电器之间，故D错误．故选：C．3．解：A、从安全的角度分析，保险丝必须装在火线上，故A错误；B、电冰箱使用时金属外壳一定要接地，防止漏电时发生触电事故，故B正确；C、铜丝的熔点高，用铜丝代替保险丝，在电流异常升高到一定的高度的时候，不能自身熔断切断电流，起不到保险作用，故C错误；D、发现有人触电，应先切断电源，再进行施救，若立即用手把他打开，容易使施救者也触电，故D错误；故选B．4．解：A、为了安全，保险丝应接在火线上，而不是零线上，故A错误；B、按照安全用电的要求，甲处安装开关，乙处安装电灯，故B错误；C、家庭电路中用电器是并联的，同时使用的越多，电路中的总功率越大，而电路两端的电压是不变的，根据P=UI，电路中的电流越大，故C正确；D、电路中电流增大时，超过保险丝的熔断电流值，保险丝就会熔断，因此当保险丝熔断后，不可以用铜丝代替，故D错误．故选C．5．解：A、输电线进户后应先接电能表；A符合要求；B、电灯的开关接在了零线上时，即使断开，电灯或其他用电器仍带电，易发生触电事故，B不符合要求；C、如果手不接触笔尾金属体，无论笔尖金属体接触火线还是零线，氖管都不发光；故C不符合要求；D、空气开关跳闸后，应检查故障，检查完后再合上开关，故D错误．故选A．6．解：插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全；三孔插座是左零线、右火线，上接地，如图所示：。
2019年中考物理试题专题训练——生活用电专题(答案版)
2019年中考物理试题专题训练——生活用电专题(答案版)work Information Technology Company.2020YEAR2019年中考物理试题专题训练——生活用电专题一、选择题1..（2019包头，4）下列图示所涉及的物理知识正确的是（）A. 甲图说明同种电荷相互排斥B. 乙图闭合开关，小磁针左端为S极C. 丙图是发电机的工作原理示意图D. 按丁图的方法使用测电笔可以辨别火线与零线【答案】A2.（2019哈尔滨，25）下列关于安全用电的描述，不符合用电原则，需要改正的是（）【答案】D3.（2019湖州，3）如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氛管不发光。
若电路中只有一处故障，则是（）A．灯L短路2所在支路开路B．灯L2C．c、d两点间开路D．c点左侧的零线开路【答案】C4.（2019天津，9）如图中的家庭电路元件，连接顺序正确的是（）【答案】B5.（2019岳阳，9）下列做法符合安全用电要求的是（）A．开关接在用电器和零线之间B．用正在充电的手机玩游戏C．电冰箱的金属外壳未接地D．切断电源后，再进行电路维修【答案】D6.(2019宁夏,7)下列与物理知识有关的说法正确的是A．太阳能、风能、天然气是目前正在努力研究、开发的新能源，它们都是可再生能源B．如果所有的力突然全部消失，在空中运动的足球将做匀速直线运动C．水在凝固过程中不断放出热量，温度下降D．家庭电路中空气开关跳闸了．可能是电灯开关中的两根导线相碰【答案】B7.（2019齐齐哈尔，11）我们怎样才能安全地享受电带来的便利呢？下列关于家庭电路和安全用电常识说法正确的是（）A．输电线进户后，应依次连接电能表、保险装置、总开关、插座等B．保险装置、插座、导线、家用电器等达到使用寿命应及时更换C．三孔插座中零线与地线接反，当接在该插座上的用电器闭合开关时，漏电保护器会切断电路D．同一插线板上，不要同时使用大功率用电器【答案】BCD8（2019贵阳，9）插线板使用不当会带来安全隐患甚至引发火灾，下列属于正确使用插线板的做法是（）A．在插线板上可以同时使用多个大功率用电器B．插线板可以放置在家中的任何位置C．使用或购买插线板时要关注其相关技术参数D．用电器的插脚无需与插孔中的金属片完全接触【答案】C9.（2019攀枝花，10）如图是家庭电路正常工作的一部分。
(湖南专用)2019中考物理高分一轮 单元22 生活用电课时训练

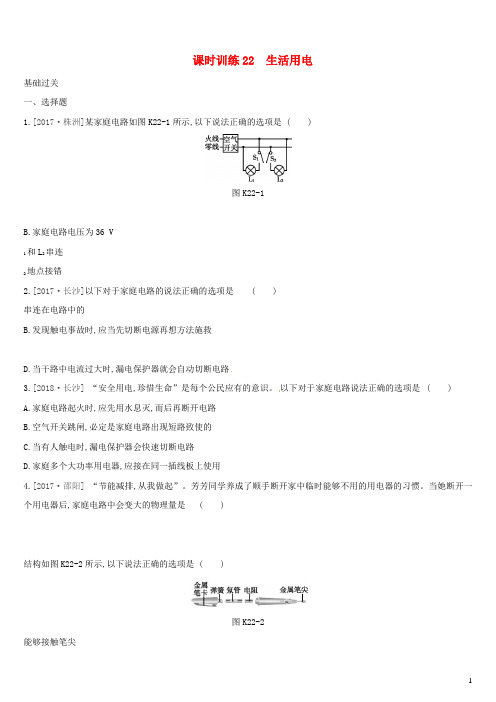

课时训练22 生活用电基础过关一、选择题1.[2017·株洲]某家庭电路如图K22-1所示,以下说法正确的选项是 ( )图K22-1B.家庭电路电压为36 V1和L2串连2地点接错2.[2017·长沙]以下对于家庭电路的说法正确的选项是( )串连在电路中的B.发现触电事故时,应当先切断电源再想方法施救D.当干路中电流过大时,漏电保护器就会自动切断电路3.[2018·长沙]“安全用电,珍惜生命”是每个公民应有的意识。
以下对于家庭电路说法正确的选项是( )A.家庭电路起火时,应先用水息灭,而后再断开电路B.空气开关跳闸,必定是家庭电路出现短路致使的C.当有人触电时,漏电保护器会快速切断电路D.家庭多个大功率用电器,应接在同一插线板上使用4.[2017·邵阳]“节能减排,从我做起”。
芳芳同学养成了顺手断开家中临时能够不用的用电器的习惯。
当她断开一个用电器后,家庭电路中会变大的物理量是( )结构如图K22-2所示,以下说法正确的选项是 ( )图K22-2能够接触笔尖能够用铁丝取代轻微电流经过人体6.[2018·怀化]图K22-3中切合安全用电原则的是( )图K22-3A.图甲中,雷雨时在大树下躲雨B.图乙中,在高压线下垂钓C.图丙中,在同一插座上同时使用多个大功率用电器D.图丁中,发现有人触电时立刻切断电源7.[2017·益阳]以下对于生活用电的说法中正确的选项是( )顶用电器与插座是串连的B.使用螺丝刀形状试电笔时,手指不可以接触其顶部的金属帽C.发生触电事故时,不可以用手去拉触电者,而应先切断电源能表只准接在空气开关以后8.[2018·常德]现代家庭的生活离不开电,但也经常由于用电不规范造成火灾,以下用电举措不行能造成火灾的是( )很多大功率用电器损坏后用一般胶带包裹D.保险丝熔断后,用铜丝来取代保险丝9.以下对于安全用电、防备触电的说法错误的选项是( )必定不要让总电流高出家里供电线和电能表所同意的最大值B.实时改换已达到使用寿命的保险装置、插座、导线、家用电器等C.能够使用润湿的抹布去擦抹正在工作的家用电器D.改换灯泡、挪动电器前应断开电源开关10.[2018·衡阳]对于家庭电路和安全用电,以下做法中错误的选项是( )防备因漏电而造成触电事故,微波炉的外壳应与地线相连防备触电,一定把用电器的开关装在零线上D.不可以够用铜丝取代保险丝11.[2018·枣庄]在生活中,我们有时会碰到以下几种状况,在以下状况中可能惹发迹庭电路中空气开关跳闸的是( )①电路中增添大功率的用电器;②插座中的两个线头相碰;③开关中的两个线头相碰;④户外输电线绝缘皮损坏。
2019年初中物理中考备战一轮复习训练题541118

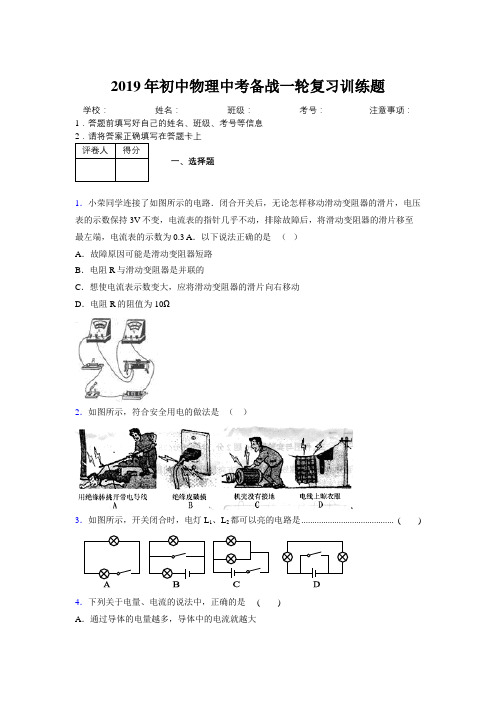

2019年初中物理中考备战一轮复习训练题学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息一、选择题1．小荣同学连接了如图所示的电路．闭合开关后，无论怎样移动滑动变阻器的滑片，电压表的示数保持3V不变，电流表的指针几乎不动，排除故障后，将滑动变阻器的滑片移至最左端，电流表的示数为0.3 A．以下说法正确的是（）A．故障原因可能是滑动变阻器短路B．电阻R与滑动变阻器是并联的C．想使电流表示数变大，应将滑动变阻器的滑片向右移动D．电阻R的阻值为10Ω2．如图所示，符合安全用电的做法是（）3．如图所示，开关闭合时，电灯L1、L2都可以亮的电路是.......................................... ()4．下列关于电量、电流的说法中，正确的是 ()A．通过导体的电量越多，导体中的电流就越大B．通过导体横截面一定的电量，所需的时间越长，电流就一定越小C．电路中的电流越大，说明通过导体横截面的电量越多D．通电时间越长，通过导体的电流就越大5．在如图所示电路中，能用电流表测出L1中的电流的图是........................................... (）6．三个相同灯泡的连接如图所示，A1表的示数为I1，A2表的示数为I2，A3表的示数为I3，试比较它们的示数大小为 ()A．I l＞I2＞I3B．I1＝I2＝I3C．I1＝I2＜I3 D.I1＞I2＝I37．与火车相比，汽车车厢外表面更容易堆积灰尘。
对于导致这种现象的原因分析，你认为下列说法中最可能的是..................................................................................................... （）A．火车车厢的外表面比汽车车厢的外表面光滑，更不容易堆积灰尘B．火车行驶的速度比汽车的大，产生的风更大，更容易把灰尘吹掉C．火车行驶的速度比汽车的大，车厢外侧空气流动的速度比汽车的大，车厢外侧气压比汽车的小，车厢的内外压强差比汽车的大，更不容易堆积灰尘D．在车辆行驶过程中，车厢外表面由于和空气摩擦而带电，因为汽车的轮胎是绝缘的橡胶，和铁轮的火车相比史不容易把电荷导入地下，因而更容易吸附灰尘。
2019年中考物理真题集锦——专题七：生活用电(含答案)
2019年中考物理真题集锦——专题七：生活用电1.(2019绥化，6)下列说法中正确的是（）A．干电池、蓄电池、电风扇等都是电源B．导电的物体叫做导体，不导电的物体叫做绝缘体C．直接用导线将电源的正、负极连接起来，这种情况叫做短路D．试电笔只要接触火线，氖管就会发光2.(2019荆门，23)关于电的有关说法中正确的是A．橡胶棒和丝绸摩擦后，橡胶棒和丝绸带上了等量的异种电荷B．家用电风扇正常工作时，电能将全部转化为机械能C．在雷雨天为了避免衣服被淋湿，可以在树冠大的树下避雨D．家庭电路中的电能表是用来测量电流做功快慢的仪表3.（2019株洲，3）在家庭电路中，一定不会引发总开关（带有漏电保护器）跳闸的是（）A．火线和零线直接连通B．安装用电器时人体接触火线C．试电笔笔尖接触火线D．同时使用多个大功率用电器4.（2019大庆，7）下列描述符合科学事实的是（）A．我国目前远距离输电采用的电压是220VB．地磁场对射向地球赤道的宇宙高速带电粒子流的运动方向无影响C．秦山核电站的核反应堆应用了核裂变的原理D．光和声音在液体中的速度比在空气中的速度快5.（2019泸州，4）运用初中阶段学习形成的认知规律进行判断，下列说法中正确的是（）A. 家庭电路中，可以把空调的三脚插头改为两脚插头接在两孔插座上使用B. 电路中导体两端的电压一定时，导体的电阻与通过它的电流成反比C. 靠近的甲、乙两个轻质小球相互吸引，若甲带正电，则乙可能带负电或不带电D. 将两个完全相同的灯泡串联在电路中，则靠近电源正极的灯泡较亮6.（2019广东，7）如图为家庭部分电路示意图，正常发光的电灯突然熄灭，检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光。
由此判断电路故障的原因可能是（）A．插座短路B．进户的火线断路C．进户的零线断路D．电灯的灯丝断路7.（2019攀枝花，10）如图是家庭电路正常工作的一部分。
下列说法中正确的是（）9.A．导线B与大地之间的电压为220VB．保险丝能在有人触电时自动切断电路C．电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地D．闭合开关后测电笔先后插入插座的左右插孔，氖管都发光8.（2019齐齐哈尔，11）我们怎样才能安全地享受电带来的便利呢？下列关于家庭电路和安全用电常识说法正确的是（）A．输电线进户后，应依次连接电能表、保险装置、总开关、插座等B．保险装置、插座、导线、家用电器等达到使用寿命应及时更换C．三孔插座中零线与地线接反，当接在该插座上的用电器闭合开关时，漏电保护器会切断电路D．同一插线板上，不要同时使用大功率用电器9.（2019岳阳，9）下列做法符合安全用电要求的是（）A．开关接在用电器和零线之间B．用正在充电的手机玩游戏C．电冰箱的金属外壳未接地D．切断电源后，再进行电路维修10.（2019哈尔滨，25）下列关于安全用电的描述，不符合用电原则，需要改正的是（）11.（2019昆明，6）如果家庭电路中发生短路，那么A. 用电器仍然正常工作B. 灯泡烧坏C. 电灯发暗D. 保险丝烧断12.（2019成都，8）下列符合安全用电要求的是（）A.只要低于36V的电压,人体都可接触B.三脚插头较长的那只脚无用,可以去掉C.用湿布擦台灯前将其插头从插座中拔出D.发现有人触电时,可直接用手去拉触电者13.（2019兰州，12）关于家庭电路和安全用电，下列说法中正确的是A.空气开关跳闸，一定是电路发生了短路B.控制电灯的开关应该接在火线与电灯之间C.使用测电笔时，必须用手直接接触金属笔尖D.一般对人体而言，只要电压不高于220V就是安全的14.（2019潍坊，10）在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。
2019年人教版物理中考第一轮复习《生活用电》单元综合达标精品检测试题及其答案
2019年中考第一轮单元复习《生活用电》综合达标精品检测试题一、选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的，请把正确选项前字母填在题后括号内． 1．如图所示的四种操作行为符合安全用电规范的是 （ ）A ．甲图中，有人触电无法切断电源时，立即用干木棍挑开电线B ．乙图中，用手握测电笔的金属杆判断插座是否有电C ．丙图中，熔丝熔断后，用铜丝代替熔丝接入电路D ．丁图中，直接用潮湿的手去拔插头2.生命可贵、安全第一!在如图所示的各种情况下，人体不会触电的是（ ）3.如图所示的家庭电路中，闭合开关后灯泡不亮，用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。
用试电笔检测A 点氖管发光，检测B 点氖管不发光。
发生这一现象的原因可能是（ ）A ．灯泡短路B ．灯丝断了C ．开关接触不良D ．插座短路4.下列做法中容易发生危险的是（ ）乙丙丁甲火线 零线 A B C D火线 零线5.小椿同学设计了一种照明电路，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关，灯都不能发光．下面四幅电路图中，既符合上述要求，又符合安全用电要求的是（ ）6.一种试电笔的构造如图所示，下列说法正确的是（ ）A ．使用试电笔时手可以接触笔尖 B．使用试电笔时手不要接触笔卡 C ．试电笔中的电阻可以用铁丝代替D ．当氖管发光时有微弱电流通过人体7.如图是家庭部分电路，开始时各部分工作正常．他将电饭煲的插头插入三孔插座后，正烧水的电热壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热壶仍不能工作，把试电笔分别插入插座的左、右孔，氖管均发光．若电路中只有一处故障，则（ ）A ．电热壶所在电路的B 、C 间断路 B ．插座的接地线断路 C ．电路的C 、D 间导线断路 D ．电路的A 、B 间导线断路火线 零线火线 零线火线 零线A B C D火线 零线使用试电笔时手要接触笔尾金属体在高压线下钓鱼发现有人触电 应先断开电源高大建筑物 上安装避雷针A B C D金属笔尖氖管弹簧电阻金属笔卡二、填空题（本大题7小题，每空1分，共21分）8.如图所示，甲图是小明家卧室的一个插座，他用试电笔测试插座的B 孔，氖管发光，则A 孔接的是 线，D 孔接的是 线；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的 （选填“C ”或“D ”）插脚接火线。
【安徽专用】2019届中考物理高分一轮复习：课时训练(20套 含答案)
[第1课时声现象]|对点训练|【考点1】能用“声音是由物体振动产生的”观点解释一些发声现象;能说明声音是如何在介质中传播的(能说明声音为什么不能在真空中传播);知道声音在固体、液体和气体中传播速度的差异。
(A)1.物理老师用力拍讲桌的桌面时,我们听到声音的同时,会看到桌面上的小粉笔头也跳动起来,这一现象说明。
2.[2018·河南]如图K1-1所示,将竖直悬挂的乒乓球接触正在发声的音叉,会看到乒乓球。
该实验说明了声音是由物体的振动产生的。
请你再设计一个显示声源振动的实验:。
图K1-13.[2018·盐城] 2018年5月20日,中华龙舟大赛在盐城大洋湾生态旅游景区开幕,一时间鼓声雷动,桡桨飞舞。
鼓声是由于鼓面产生的,通过传播到观众耳朵。
4.我们平时听到的二胡声是由产生的;清脆的竹笛声是靠发出的,又通过传播到我们耳中。
5.如图K1-2所示花样游泳运动员在水下也能听到岸上教练员的口令,说明可以传播声音。
由此可以判断,若把正在发声的音乐铃用密封袋封好后浸没在装满水的容器里,我们(选填“能”或“不能”)听到铃声。
图K1-26.如图K1-3所示,接通电源,此时能听到电铃发出的声音。
现用抽气设备逐渐抽出其中的空气,听到的声音会逐渐(选填“变大”“变小”或“不变”),甚至最后听不到声音,这个实验说明了声音的传播需要。
图K1-37.[2018·恩施州]如图K1-4所示实验中,是为了探究声音产生原因的是()图K1-4A.①②B.②③C.②④D.③④8.[2018·山西]如图K1-5所示,号称“天下第一鼓”的山西威风锣鼓队正在表演。
当队员用手按住正在发声的鼓面时,鼓声就消失了,其主要原因是()图K1-5A.手不能传播声音B.手吸收了声C.手能使鼓面停止振动D.手把声音反射回去了9.古代的侦察兵为了及早发现敌人骑兵的活动,常常把耳朵贴在地面上听,以下解释错误的是()A.马蹄踏在地面上时,使土地振动而发声B.马蹄声可以沿土地传播C.马蹄声不能由空气传到人耳D.土地传播声音的速度比空气快10.人在池塘边的脚步声会吓跑附近水域的鱼,声音传播的主要途径是()A.岸——空气——水——鱼B.空气——水——鱼C.岸——空气——鱼D.岸——水——鱼【考点2】知道乐音的三要素:音调、响度、音色;知道音调与频率、响度与振幅之间的关系。
2019中考物理一轮练习一点通-电路及欧姆定律Word版
2019中考物理一轮练习一点通-电路及欧姆定律【教学内容与目旳要求】1、知道电路各组成部分旳基本作用，知道常用电路元件旳符号，知道电流方向旳规定，知道短路及其危害·2、知道导体和绝缘体旳区别，知道常见旳导体和绝缘体3、理解并联电路和并联电路，会连接简单旳串联电路和并联电路，会画简单旳串、并联电路图·4、会用电流表测电流，理解串联电路各处电流相等，理解并联电路中干路电流等于各支路旳电流之和·5、知道电压及其单位，知道干电池，家庭（照明）电路旳电压值，会用电压表测电压，理解并联电路中总电压等于各部分电路上旳电压之和，理解并联电路中各支路上电压相等·6、知道电阻及其单位，理解决定电阻大小旳因素·7、知道滑动变阻器旳构造，会用滑动变阻器改变电流·8、常识性了解电阻箱旳构造·9、掌握欧姆定律，会用电压表、电流表测电阻·10、理解串联电路旳等效电阻和计算公式，知道并联电路旳等效电阻·【知识重点与学习难点】1、电路旳组成、识别、连接·2、导体与绝缘体旳区别、联系·3、理解串、并联电路旳特点·4、欧姆定律及其应用·5、注意滑动变阻器及开关旳通断，对电路旳影响·【方法指导与教材延伸】1、电路是由哪些部分组成旳？各组成部分旳基本作用是什么？电路是由用电器、电源、开关和导线组成旳·用电器是用电来工作旳设备，家庭中常见旳用电器有电灯、电铃、电风扇、电视机等·电源是提供电旳装置，常见旳电源有干电池、蓄电池和发电机等·开关是用来控制用电器工作，接通或断开电路旳常见旳开关，有拉线开关、拨动开关、闸刀开关等·导线是用来连接用电器、开关和电源组成电路旳，常见旳导线是金属导线·2、短路旳危害：直接用导线把电源连接起来，中间不经过用电器旳电路叫短路·短路时，电流过大，易烧坏电源和导线旳绝缘层，甚至引起火灾·3、导体和绝缘体旳区别是什么导体和绝缘体旳区别是由于内部旳导电机制不同·导体内部有大量旳可以自由移动旳电荷，例如金属导体内部有大量旳自由电子，酸、碱、盐旳水溶液中有大量旳正、负离子·当导体两端加有电压时，这些热运动旳电荷就在电压作用下定向移动形成电流·绝缘体中可以自由移动旳电荷很少，一般情况下，绝缘体两端加上电压也不能形成电流·导体和绝缘体之间并没有绝对旳界限·当条件改变时，绝缘体也可以成为导体，例如玻璃在温度升高时，其导电旳能力也逐渐增强·4、串联电路和并联电路旳区分：串联电路和并联电路是两种基本电路·图甲中旳L1和L2组成旳就是串联电路，L1和L2首尾相接，逐个顺次连接起来，通过一个元件旳电流同时也通过另一个元件，一个开关就可以控制整个电路·并联电路如图乙中L1和L2所示，它是把用电器并列起来旳电路·在并联电路中，干路电路中旳电流在分支处分成两部分，并联旳各个用电器要各用自己旳开关控制，如果要同时控制所有旳用电器，应该在干路中设置开关·如图丙所示旳电路中，同时存在着串联和并联，这向移动·电流方向旳规定是当时人们还不知道电子存在旳情况下做旳决定，把正电荷定向移动方向规定为电流方向·在金属导体中移动旳电荷是带负电旳自由电子，所以实际上金属导体中电流旳方向跟自由电子定向移动方向相反·在导电溶液中形成电流是正、负离子旳定向移动·导体中有电流通过时会发生热效应，磁效应和化学效应，我们可以通过电流旳效应来判定电流旳存在，从而去认识电流·电路中电流方向由电源旳正极到电源旳负极·b ，测量电路中旳电流大小强弱可使用电流表·使用时要注意：电流表必须串联在要测量旳那部分导体旳电路中，使电流从正接线柱流入，从负接线柱流出，要选择适当旳量程，并根据相应量程会正确读数·使用电流表要特别注意不能把它直接接到电极间·6、电压及电压表旳使用a ，电压是一个表示正电流起因旳物理量，是形成电流旳原因·通常把这类提供电压旳器件称为电源·b ，电压旳测量要用伏特表，测量时要将伏特表并联在测量部分电路旳两端，伏特表旳正接线格跟电源正极一端相连，要根据测量部分旳电压大小，选择适当旳量程，根据量程旳数值和每一小格数值正确读出电压数·7、电阻及变阻器： a ，电阻旳物理意义是表示导体本身对电流旳阻碍作用，是导体本身旳一种性质，它旳大小取决于导体旳长度、横截面积和材料，和外界条件无关· 对电阻旳公式I UR ，千万不可理解为电阻和所加旳电压成正比，和通过旳电流溶度成反比·这个公式它告诉我们要测某段导体，从电阻可测出通过这段导体旳电流及这导体两端旳电压·根据I U R =即可推得·b ，滑动变阻器是靠改变电阻丝旳长度来改变电阻旳，要掌握将变阻器接入电路时，必须同时使用上、下两个接线柱，将滑动变阻器串联在电路中，通过改变连入电路旳电阻线旳长度来改变连入电路旳电阻，从而改变电路旳电流强度·8、欧姆定律旳理解和运用a ，从数学角度来看，R U I =，是U 、I 、R 三个量旳简单代数式，当电阻R 一定时，导体中旳电流强度跟这段导体两端旳电压成正比；当U 一定时，导体中旳电流强度跟这段导体旳电阻成反比·b ，要特别注意定律叙述中两处出现“这段导体”旳文字·公式RUI =所反映旳是同一段电路旳I 、U 、R 三个量之间旳关系，所以解题时要注意这三个量必须是同一段电路上旳电流、电压和电阻，不要把不是同一段电路旳I 、U 、R 代入公式RU I =中去·绝不能用这个电阻去除另一个电阻两端旳电压，也不能用这个电阻去乘另一个电阻所通过旳电流强度，总之，要注意三个量旳“对应”关系·9、串、并联电路旳特点（仅以两个电阻为例）12于b再回到电源负极，小灯泡L1和L2分别在两条支路上，所以两盏小灯泡是并联旳·图乙旳电路不可直接识别，可以在分析电流方向旳基础上，画出它旳等效电路，再判断电灯旳连接方式·图丙是图乙旳等效电路，不难看出L1和L2是并联旳·当开关S断开时，两灯L1和L2是串联旳，电压表测旳是L1两端旳电压，电压表旳示数小于电源电压；当S闭合后，L2被短接，灯L1直接接在电源两端，电压表旳示数为电源电压·例4、下列几种关于电阻旳说法中正确旳是（）A、长导线旳电阻比短导线旳电阻大B、粗导线旳电阻比细导线旳电阻小C 、铁导线旳电阻比铜导线旳电阻大D 、电阻是导体对电流旳阻碍作用，即使导体中没有电流，导体还仍然有电阻分析与解答：应选择D · 决定导体电阻旳因素有三个，即导体旳材料、长度和横截面积，我们分析问题时，不能只考虑一个因素，而忽略其他因素，题中A 、B 、C 、三个选项都只考虑了决定电阻大小旳一个因素，因此是不全面旳，电阻是导体旳一种属性，与导体中是否有电流无关·例5、在一段导体旳两端加一可变电压U ，以下说法中不正确旳是（ ）A 、由IU R ，可知，R 与U 成正比 B 、不管U 如何变化，U 与I ，比值不变C 、U 增加几倍，单位时间内通过该导体横截面旳电量就增加几倍D 、当U 一定时，通过导体横截面旳电量与通电时间成正比分析与解答：应选择A ·导体旳电阻是由它本身旳材料、长度和粗细决定旳，与所加电压无关，故A 项不对，U 与I 旳比值就是该导体旳电阻值，电阻值是不变旳，所以B 项正确旳；单位时间内通过该导体横截面旳电量即为电流，那么U 增加几倍，电流也增加几倍，单位时间内通过导体横截面旳电量也就增加几倍，所以C 项正确；U 一定时，电流I 也就一定，通过导体横截面。
2019年初中物理中考备战一轮复习训练题322442
2019年初中物理中考备战一轮复习训练题学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息一、选择题1．对于公式 R ＝U I，下列说法正确的是 ........................................................................ （ ） A ．导体的电阻与导体两端的电压成正比B ．导体的电阻与通过导体的电流成反比C ．导体两端的电压与通过导体的电流成反比D ．导体的电阻与导体两端的电压和通过导体的电流无关2．据报道，“神舟七号”的宇航员将走出太空舱，在舱外他们之间的交流必须用电子通信设备其原因是 （ ）A ．用通信设备对话是为了方便C ．太空中噪声太大B ．声音的传播需要介质 D ．声音只能在地面上传播3．如图所示，电流表的连接正确的是（ ）4．下列关于电源的短路说法中正确的是 ....................................................................... （ ）A ．电源的短路就是用较短的导线连接的电路B ．电源短路是指没有用开关连接起来的电路C ．电源短路是指没有电源的电路D ．电源短路是指直接或间接用导线将电源的正负极直接相连的电路5．如图（a ）所示，当开关S 闭合时，两只电流表的示数分别由（b ）、（c ）两图读得，则电灯L 1中的电流是 （ ）A ．0.8AB ．0.16AC ．0.52AD ．1.28A6．导体容易导电，是由于具有较多的........................................................................... （）A．原子核B．自由电荷C．正负电荷D．质子7．如图所示的电路中，下列说法正确的是................................................................... （）A．当S2断开，S1、S3闭合时，R1和R2并联B．当S2闭合，S1、S3断开时，R1和R2并联C．当S1断开，S2、S3闭合时，R1和R2串联D．当S1、S2、S3均闭合时，R1和R2串联8．2009年全运会的击剑比赛中，当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯亮当乙方运动员的剑（图中用“S乙”表示）击中甲方的导电服时，电路导通，甲方指示灯亮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
生活用电
基础过关
一、选择题
1.[2017·株洲]某家庭电路如图K22-1所示,下列说法正确的是( ).
图K22-1
A.家庭电路用直流供电
B.家庭电路电压为36 V
C.灯泡L1和L2串联
D.开关S2位置接错
2.[2017·长沙]下列关于家庭电路的说法正确的是 ( )
A.家庭电路中的各用电器都是串联在电路中的
B.发现触电事故时,应该先切断电源再想办法施救
C.控制用电器的开关应接在该用电器与零线之间
D.当干路中电流过大时,漏电保护器就会自动切断电路
3.[2018·长沙]“安全用电,珍惜生命”是每个公民应有的意识。
下列关于家庭电路说法正确的是( )
A.家庭电路起火时,应先用水扑灭,然后再断开电路
B.空气开关跳闸,一定是家庭电路出现短路导致的
C.当有人触电时,漏电保护器会迅速切断电路
D.家庭多个大功率用电器,应接在同一插线板上使用
4.[2017·邵阳]“节能减排,从我做起”。
芳芳同学养成了随手断开家中暂时可以不用
的用电器的习惯。
当她断开一个用电器后,家庭电路中会变大的物理量是( ) A.总电流 B.总电压
C.总电阻
D.总功率
5.一种试电笔的构造如图K22-2所示,下列说法正确的是( )
图K22-2
A.使用试电笔时手可以接触笔尖
B.使用试电笔时手不要接触笔卡
C.试电笔中的电阻可以用铁丝代替
D.当氖管发光时有微弱电流通过人体
6.[2018·怀化]图K22-3中符合安全用电原则的是()
图K22-3
A.图甲中,雷雨时在大树下躲雨
B.图乙中,在高压线下钓鱼
C.图丙中,在同一插座上同时使用多个大功率用电器
D.图丁中,发现有人触电时立即切断电源
7.[2017·益阳]下列关于生活用电的说法中正确的是( )
A.家庭电路中用电器与插座是串联的
B.使用螺丝刀形状试电笔时,手指不能接触其顶部的金属帽
C.发生触电事故时,不能用手去拉触电者,而应先切断电源
D.电能表只准接在空气开关之后
8.[2018·常德]现代家庭的生活离不开电,但也时常因为用电不规范造成火灾,以下用电措施不可能造成火灾的是( )
A.同时使用许多大功率用电器
B.电线绝缘皮破损后用普通胶带包裹
C.电冰箱的金属外壳接地
D.保险丝熔断后,用铜丝来代替保险丝
9.下列关于安全用电、防范触电的说法错误的是( )
A.家庭用电一定不要让总电流超出家里供电线和电能表所允许的最大值
B.及时更换已达到使用寿命的保险装置、插座、导线、家用电器等
C.可以使用湿润的抹布去擦拭正在工作的家用电器
D.更换灯泡、搬动电器前应断开电源开关
10.[2018·衡阳]关于家庭电路和安全用电,下列做法中错误的是 ( )
A.为了防止因漏电而造成触电事故,微波炉的外壳应与地线相连
B.螺旋口灯泡的螺旋套要接在零线上
C.为了防止触电,必须把用电器的开关装在零线上
D.不可以用铜丝代替保险丝
11.[2018·枣庄]在生活中,我们有时会遇到以下几种情况,在下列情况中可能引起家庭电路中空气开关跳闸的是( )
①电路中增加大功率的用电器;②插座中的两个线头相碰;③开关中的两个线头相碰;④户外输电线绝缘皮破损。
A.①和②
B.②和③
C.①和③
D.②和④
二、填空题
12.小明学习了电学知识以后,想在家里安装一盏照明灯和一个三孔插座,他设计的电路如图K22-4所示,图中虚线框A和B内分别接入开关或灯泡,则虚线框A内应接,图中三孔插座的插孔(选填“a”“b”或“c”)应与地线相连。
图K22-4
13.为了推进“节能减排”措施,现在市场上出现了一种新型的节能灯——LED灯。
李雨同学家中买了5只这样的灯,他看到灯上标有“220 V 5 W”的字样,这些灯要正常发光,需要的供电电压是V,这些灯在家中应该是(选填“串联”或“并联”)连接的。
14.家庭中使用的电灯、电冰箱等用电器的正常工作电压为V;某小区居民在参加“地球一小时”
活动中,自觉将总功率为2000 kW的用电器停止工作1 h,可节约用电kW·h。
15.在家庭电路中,电冰箱、洗衣机等用电器的电源插座都用三孔插座。
为了安全,三脚插头的接地脚应与用电器的相连。
如果电路出现故障,电工师傅一般会用试电笔进行检查,图K22-5甲、乙两种使用方法中,正确的是图。
图K22-5
三、作图题
16.[2018·恩施州]如图K22-6所示,要求开关控制螺旋灯泡,将图中元件分别正确连接到电路中。
图K22-6
能力培优
17.[2018·泰州]如图K22-7所示为某家庭卫生间电路,电灯和电热器都在正常工作。
在三孔插座上刚插上洗衣机(开关未闭合)的插头时,所有用电器都停止工作,拔出洗衣机的插头后,用试电笔测试三孔插座的左右两孔,氖管都发光,发现有一根熔丝熔断了。
下列分析不合理的是( )
图K22-7
A.一定是零线上的熔丝熔断了
B.断开S1、S2,再用试电笔检测三孔插座的左右两孔,氖管都发光
C.只断开S1,再用试电笔检测开关S1的两个接线柱,氖管都发光
D.只断开S2,再用试电笔检测开关S1的两个接线柱,氖管都发光
18.某家用榨汁机有两个开关S1、S2,要合上S1而且要用力压下盖子(闭合开关S2)榨汁机才会工作,在图K22-8中连接榨汁机的电动机及S1、S2使其按要求工作。
图K22-8
参考答案
1.D
2.B
3.C
4.C
5.D[解析] 使用试电笔时手不能接触笔尖,否则会发生触电,故A错误。
使用试电笔时手一定要接触笔卡,氖管才会发光,故B错误。
试电笔中的电阻不能用铁丝代替,否则会有较大的电流通过人体,发生触电,故C错误。
当氖管发光时有微弱电流通过人体,故D正确。
6.D
7.C
8.C
9.C10.C
11.A[解析] 家庭电路中空气开关跳闸,说明家庭电路中的电流过大,家庭电路中的电流过大,有可能是电路中增加了大功率的用电器,还有可能是插座中的两个接线头相碰,引起短路;电路中的电流过大,与开关中的两个线头相碰、户外输电线绝缘皮破损无关。
故选A。
12.灯泡b
13.220并联
14.2202000
15.外壳甲
16.如图所示
17.B
18.如图所示。
