埋地钢质管道交流干扰防护技术标准
交流干扰防护措施(文献)
交流干扰防护措施根据调查和测试计算结果，对处于严重交流干扰影响下的埋地管道，必须采取一定的防护措施，对于埋地管道的交流干扰防护主要可以从设计上远离干扰源、接地排流、电屏蔽、隔离等这几个方面进行考虑。
2.1 增加埋地管道与强电线路的间距《埋地钢质管道交流干扰防护技术标准》（GB/T 50698-2011）第4.1.1和5.1.5条款分别规定了埋地管道与强电线路需进行干扰调查测试的距离要求及管道与高压交流输电线路的最小距离要求。
增加埋地管道与强电线路的间距，可有效减小管道上的交流干扰电压。
从图1可见，通过增加管道和平行高压线最外侧相线的距离，平行间距由20m增加至100m，交流干扰最大值（位于管道与高压输电线路拐点处）下降约62.5%。
管道设计人员在路由的选择是都考虑到了尽可能避免或远离强电线路干扰源，但在很多情况下，地管道不得不与高压输电线路、电气化铁路共用同一“公共走廊”，实际工程应用中该方案还是很难实现。
对于在已建管道沿线后建设的强电线路或管道与强电线路同步建设的情况，可以考虑从干扰源侧采取一定的防护措施尽可能减少对我方管道的交流干扰。
文献介绍了强电线路一侧可以采取的措施，具体包括：交流电气化铁路可采取用回流变压器或自耦变压器的供电方式；对称高压输电线可减少中心点接地数目，限制短路电流或经电阻、电抗接地，增加屏蔽和导线换位等；220kV高压线为可减少几何不对称形成的干扰电压，建议采用猫形铁塔；电气化铁路存在阻性耦合的地段，建议加强铁轨与枕木间的绝缘，以减少入地电流。
2.2 管道接地排流在管道持续干扰的防护措施中，接地排流是被广泛采用并行之有效的措施。
但是对于实施阴极保护的埋地钢质管道而言，应特别考虑的是接地系统不能与管道的阴极保护相冲突，从而影响到阴极保护系统的保护范围和效果。
管道排流方式根据不同的接地方式分为直接排流、负电位排流和隔直排流三种（注：隔直接地在GB/T50698-2011写法为固态去耦合接地，为避免和后面隔直装置名称混淆，沿用隔直接地表述）。

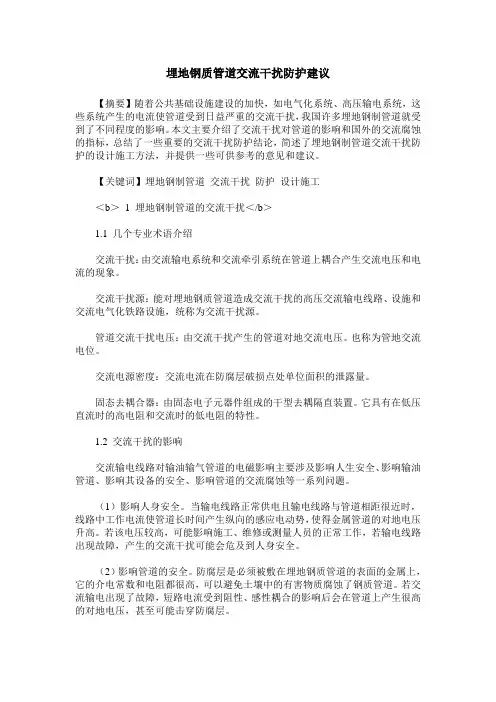

埋地钢质管道交流干扰防护建议
埋地钢质管道交流干扰防护建议【摘要】随着公共基础设施建设的加快，如电气化系统、高压输电系统，这些系统产生的电流使管道受到日益严重的交流干扰，我国许多埋地钢制管道就受到了不同程度的影响。
本文主要介绍了交流干扰对管道的影响和国外的交流腐蚀的指标，总结了一些重要的交流干扰防护结论，简述了埋地钢制管道交流干扰防护的设计施工方法，并提供一些可供参考的意见和建议。
【关键词】埋地钢制管道交流干扰防护设计施工＜b＞ 1 埋地钢制管道的交流干扰＜/b＞1.1 几个专业术语介绍交流干扰：由交流输电系统和交流牵引系统在管道上耦合产生交流电压和电流的现象。
交流干扰源：能对埋地钢质管道造成交流干扰的高压交流输电线路、设施和交流电气化铁路设施，统称为交流干扰源。
管道交流干扰电压：由交流干扰产生的管道对地交流电压。
也称为管地交流电位。
交流电源密度：交流电流在防腐层破损点处单位面积的泄露量。
固态去耦合器：由固态电子元器件组成的干型去耦隔直装置。
它具有在低压直流时的高电阻和交流时的低电阻的特性。
1.2 交流干扰的影响交流输电线路对输油输气管道的电磁影响主要涉及影响人生安全、影响输油管道、影响其设备的安全、影响管道的交流腐蚀等一系列问题。
（1）影响人身安全。
当输电线路正常供电且输电线路与管道相距很近时，线路中工作电流使管道长时间产生纵向的感应电动势，使得金属管道的对地电压升高。
若该电压较高，可能影响施工、维修或测量人员的正常工作，若输电线路出现故障，产生的交流干扰可能会危及到人身安全。
（2）影响管道的安全。
防腐层是必须被敷在埋地钢质管道的表面的金属上，它的介电常数和电阻都很高，可以避免土壤中的有害物质腐蚀了钢质管道。
若交流输电出现了故障，短路电流受到阻性、感性耦合的影响后会在管道上产生很高的对地电压，甚至可能击穿防腐层。
（3）影响管道的阴极保护设备。
在输油输气管道上设置阴极保护设备是为避免防腐层漏敷及破损处的金属表面产生腐蚀。
交流输电线路正常运行情况下，通过了感性耦合的工作电流在管道上可以产生电压，这将会使恒电位仪以及牺牲阳极的阴极保护不能正常工作。

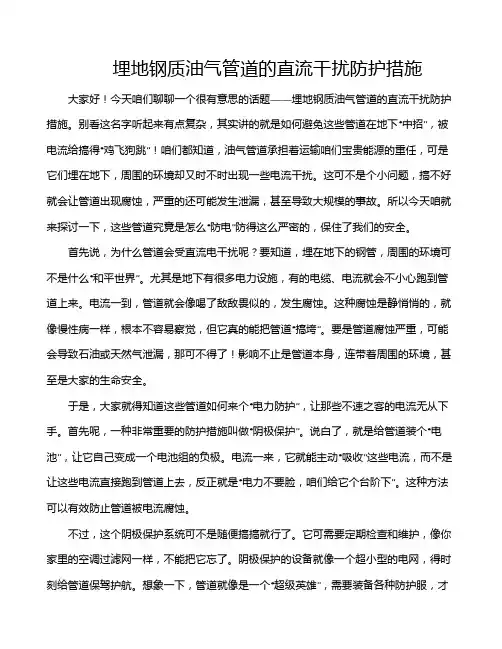

埋地钢质油气管道的直流干扰防护措施
埋地钢质油气管道的直流干扰防护措施大家好！今天咱们聊聊一个很有意思的话题——埋地钢质油气管道的直流干扰防护措施。
别看这名字听起来有点复杂，其实讲的就是如何避免这些管道在地下“中招”，被电流给搞得“鸡飞狗跳”！咱们都知道，油气管道承担着运输咱们宝贵能源的重任，可是它们埋在地下，周围的环境却又时不时出现一些电流干扰。
这可不是个小问题，搞不好就会让管道出现腐蚀，严重的还可能发生泄漏，甚至导致大规模的事故。
所以今天咱就来探讨一下，这些管道究竟是怎么“防电”防得这么严密的，保住了我们的安全。
首先说，为什么管道会受直流电干扰呢？要知道，埋在地下的钢管，周围的环境可不是什么“和平世界”。
尤其是地下有很多电力设施，有的电缆、电流就会不小心跑到管道上来。
电流一到，管道就会像喝了敌敌畏似的，发生腐蚀。
这种腐蚀是静悄悄的，就像慢性病一样，根本不容易察觉，但它真的能把管道“搞垮”。
要是管道腐蚀严重，可能会导致石油或天然气泄漏，那可不得了！影响不止是管道本身，连带着周围的环境，甚至是大家的生命安全。
于是，大家就得知道这些管道如何来个“电力防护”，让那些不速之客的电流无从下手。
首先呢，一种非常重要的防护措施叫做“阴极保护”。
说白了，就是给管道装个“电池”，让它自己变成一个电池组的负极。
电流一来，它就能主动“吸收”这些电流，而不是让这些电流直接跑到管道上去，反正就是“电力不要脸，咱们给它个台阶下”。
这种方法可以有效防止管道被电流腐蚀。
不过，这个阴极保护系统可不是随便搞搞就行了。
它可需要定期检查和维护，像你家里的空调过滤网一样，不能把它忘了。
阴极保护的设备就像一个超小型的电网，得时刻给管道保驾护航。
想象一下，管道就像是一个“超级英雄”，需要装备各种防护服，才能在地下的电流世界里，安然无恙地工作。
你要是忽略了这个保护，电流一来，管道就能给你来个“痛苦的呻吟”，变得脆弱不堪。
不过，仅仅有阴极保护系统还是不够的。
要是管道周围环境本身就电流很强，怎么办呢？这时候，咱们就得“出奇制胜”，比如使用“电流隔离装置”。
埋地钢制燃气管道交流干扰防护措施分析
埋地钢制燃气管道交流干扰防护措施分析作者：刘光泺张同友来源：《中国化工贸易·中旬刊》2017年第11期张同友（四川兰电防雷有限公司，四川成都 610000）摘要：本文主要从干扰来源的分析、防护措施的选择及实施方法等几个方面对本次交流干扰防护进行分析。
关键词：钢制燃气管道；交流干扰；排流措施杂散电流电流主要指不按照规定途径移动的电流，它存在于土壤中，与需要保护的设备系统没有关联。
这种在土壤中的杂散电流会通过管道某一部位进入管道，并在管道中移动一段距离后在从管道中离开回到土壤中，这些电流离开管道的地方就会发生腐蚀，也因此被称为杂散电流腐蚀。
随着燃气管网建设的不断发展，燃气管线与杂散电流输出点间的交集越来越多，管道受干扰情况随之增加，我们需要不断增加排流的措施，确保燃气管网的安全。
1 交流干扰来源1.1 高压线电磁场对管道的干扰1.1.1电力设施周围的电场电场的强度是用沿一定方向单位距离内的电位差来度量，计量单位为V/m或kV/m。
按现有的线路设计，在高压线路边导线地面投影数米距离以外，地面电场强度需小于4kV/m的控制限值。
空间的电场很容易引起导电物质产生感应电流，这样金属管道在该持续的空间电场内会形成持续的感应电流，形成持续的感应交流过电压。
1.1.2电力设施周围的磁场表征电流产生磁场能力的物理量称为磁场强度。
同样大小的磁场强度在周围介质中产生的总磁通量或相应的磁感应强度，则取决于周围空间介质的磁导率。
磁感应强度随着与磁场源距离的增加而衰减。
由于500kV的高压输电线电流基本在3000A左右，管道在如此大的电流形成的磁场中运行，会感应持续的交流过电压。
1.2 高压输电线塔接地装置对管道的干扰其原因是当管道穿越接地极时，管道与接地极的耦合性质是属于电阻耦合。
特别是1-3号桩，土壤电阻率较低，接地极回路电流可直接进入管道。
因此这种条件下要降低管道过电压只有两种方法，一是管道改线远离接地极；二是改造接地极，保持与管道安全距离；三是对管道进行保护措施。

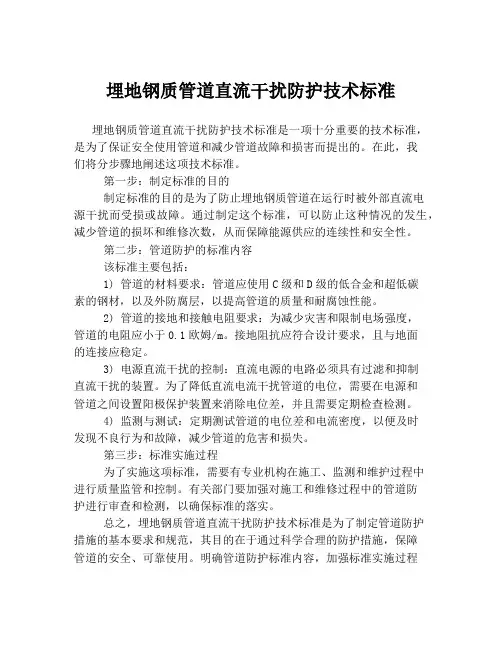

埋地钢质管道直流干扰防护技术标准
埋地钢质管道直流干扰防护技术标准埋地钢质管道直流干扰防护技术标准是一项十分重要的技术标准，是为了保证安全使用管道和减少管道故障和损害而提出的。
在此，我们将分步骤地阐述这项技术标准。
第一步：制定标准的目的制定标准的目的是为了防止埋地钢质管道在运行时被外部直流电源干扰而受损或故障。
通过制定这个标准，可以防止这种情况的发生，减少管道的损坏和维修次数，从而保障能源供应的连续性和安全性。
第二步：管道防护的标准内容该标准主要包括：1) 管道的材料要求：管道应使用C级和D级的低合金和超低碳素的钢材，以及外防腐层，以提高管道的质量和耐腐蚀性能。
2) 管道的接地和接触电阻要求：为减少灾害和限制电场强度，管道的电阻应小于0.1欧姆/m。
接地阻抗应符合设计要求，且与地面的连接应稳定。
3) 电源直流干扰的控制：直流电源的电路必须具有过滤和抑制直流干扰的装置。
为了降低直流电流干扰管道的电位，需要在电源和管道之间设置阳极保护装置来消除电位差，并且需要定期检查检测。
4) 监测与测试：定期测试管道的电位差和电流密度，以便及时发现不良行为和故障，减少管道的危害和损失。
第三步：标准实施过程为了实施这项标准，需要有专业机构在施工、监测和维护过程中进行质量监管和控制。
有关部门要加强对施工和维修过程中的管道防护进行审查和检测，以确保标准的落实。
总之，埋地钢质管道直流干扰防护技术标准是为了制定管道防护措施的基本要求和规范，其目的在于通过科学合理的防护措施，保障管道的安全、可靠使用。
明确管道防护标准内容，加强标准实施过程质量监管和控制，有利于减少管道事故和损失的发生，提高管道利用率和服务水平，从而更好地满足社会经济的需求。

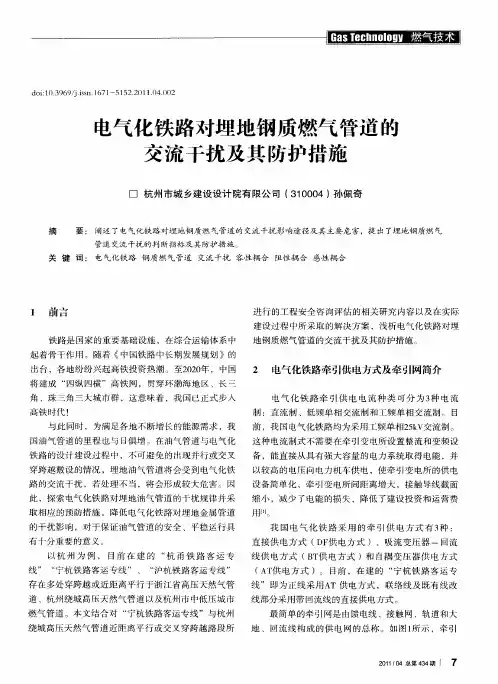

电气化铁路对埋地钢质燃气管道的交流千扰及其防护措施
线 ”即为正 线采用 Ａ Ｔ供 电方 式 ，联 络线及 既有线改 线部分采用带 回流线 的直接供 电方式。 最简单 的牵引 网是 由馈电线 、接触 网 、轨道 和大 地 、 回流线 构成 的供 电网的总称 。如 图 Ｉ 所示 ，牵引
绕城高压天然气管 道近距离平行 或交叉 穿跨越路段所
２１／４总第４４ ｌ ７ ０１０ ３期
电弧击穿 ，而钢管上的覆盖层 限制 了电弧的转移 ，这 样 ，电弧作用集 中在微小的一块面积上 ，增 加了融 化
的危 险 。
（ ） ３ 感性耦合 的产生 感性耦合是 当管道 和强 电线路近距离平 行接近或 斜接 近时 ，当电流在一条相导线 中流动时 ，在导线 周
金属管道平行 ，管道就有可能存 在容性耦合 电压 。 （ ２）阻性耦合的产生 阻性耦合 主要是 由于故障电流和杂散 电流流过干
扰源的接地体 ，造成 大地 电位上升 ，当管道通过这个 区域时 ，管道本身相 当于远方零 电位 ，这样就在管道
围即可产生交变磁场 ，该磁场作用在管道上产生干扰
电压。在 三相输 电系统 中，若三相 电流相等 ，且三相 架 空导线 与管道轴线距离相等 ，则在管道上产生的综
合感应 电压为零 。但在大多数结构中 ，三相导线 与管
合 、阻性耦合 、感性耦合３ 种方式来进行 。 （） １ 容性耦合的产生
容性耦合是 由于交流电场的影 响在导体 中产生的 电位而形成的。容性耦合 主要发生在管道施工期 间， 因为管道本身带有 防腐绝缘层 ，使得输 电系统的相线 和管道 、管道和大地 之间存在 电容 ，如果输 电线路和
以杭 州 为 例 ， 目前 在 建 的 “ 甬铁 路 客运 专 杭 线” “ 宁杭 铁路客运专线 ” 、 “ 沪杭铁路客运专 线”
交流干扰防护措施
沟通干扰防护措施依据调查和测试计算结果，对处于严峻沟通干扰影响下的埋地管道，必需实行肯定的防护措施，对于埋地管道的沟通干扰防护主要可以从设计上远离干扰源、接地排流、电屏蔽、隔离等这几个方面进行考虑。
2.1 增加埋地管道与强电线路的间距《埋地钢质管道沟通干扰防护技术标准》（GB" 50698-2022）第4.1.1和5.1.5条款分别规定了埋地管道与强电线路需进行干扰调查测试的距离要求及管道与高压沟通输电线路的最小距离要求。
增加埋地管道与强电线路的间距，可有效减小管道上的沟通干扰电压。
从图1可见，通过增加管道和平行高压线最外侧相线的距离，平行间距由20m增加至100m, 沟通干扰最大值（位于管道与高压输电线路拐点处）下降约62.5%。
管道设计人员在路由的选择是都考虑到了尽可能避开或远离强电线路干扰源，但在许多状况下，地管道不得不与高压输电线路、电气化铁路共用同一“公共走廊”，实际工程应用中该方案还是很难实现。
对于在已建管道沿线后建设的强电线路或管道与强电线路同步建设的状况,可以考虑从干扰源侧实行肯定的防护措施尽可能削减对我方管道的沟通干扰。
文献介绍了强电线路一侧可以实行的措施，详细包括：沟通电气化铁路可实行用回流变压器或自耦变压器的供电方式：对称高压输电线可削减中心点接地数目，限制短路电流或经电阻、电抗接地，增加屏蔽和导线换位等；220kV高压线为可削减几何不对称形成的干扰电压，建议采纳猫形铁塔；电气化铁路存在阻性耦合的地段，建议加强铁轨与枕木间的绝缘，以削减入地电流。
2.2 管道接地排流在管道持续干扰的防护措施中，接地排流是被广泛采纳并行之有效的措施。
但是对于实施阴极爱护的埋地钢质管道而言，应特殊考虑的是接地系统不能与管道的阴极爱护相冲突，从而影响到阴极爱护系统的爱护范IS和效果。
管道排流方式依据不同的接地方式分为直接排流、负电位排流和隔直排流三种（注：隔直接地在GB/T50698-2022写法为固态去耦合接地，为避开和后面隔直装置名称混淆，沿用隔直接地表述）。
埋地钢质燃气管道交流干扰判断指标-汇龙
日期：2020 年 05 月 07 日 刘珍
版次：0
埋地钢质燃气管道 交 流 干 扰 判 断 指 标
河南汇龙合金材料有限公司 技术部 刘珍
2020 年 5 月版
工程名称：河南汇龙合金材料有限公司长输管线阴极保护工程
日期：2020 年 05 月 07 日 刘燃气管道交流干 扰腐蚀的是交流杂散电流的大小，但由于实际条件限制，电 气化铁路交流杂散电流无法直接测出。因此，管道受干扰腐 蚀程度的主要判据为管地电位差、土壤电位梯度，该方法称 为电气判别法。其中管地电位是最重要的参数，因为它既可 以反映管道的腐蚀特性，又可以反映杂散电流的干扰特性。
在没有增加电流源的情况下，管地电位的提高是杂散 电流进入点的迹象，管地电位的下降通常为杂散电流放电点 的指示。通过电压测量发现管地电位不稳定、管地电位严重 偏离正常值或土壤电位梯度反常等问题时，说明有杂散电流 存在，并通过土壤电位梯度能够分析出杂散电流流入、流出 点及电流大小。
对电气化铁路而言，管地电位随机车负荷变化，机车运 行时管地电位交变激烈，但深夜时波动可能明显减弱。阴极 保护系统等的干扰比较稳定，所以，引起管地电位的变化亦 很稳定，在机车停运时，干扰则消失。因此，埋地管道受到 干扰与否，通常用管地电位的变化来进行判定。
