镁基储氢合金
浅析新能源汽车电池用新型镁基储氢合金的组织与性能论文
浅析新能源汽车电池用新型镁基储氢合金的组织与性能论文新型的清洁能源备受业界关注，其中氢能是人们普遍认为极具应用前景的新型能源之一。
储氢合金是促使氢能大规模应用的有效途径。
在新能源汽车电池中，镁基储氢合金由于轻便、安全性好、储氢容量大和价格相对较低等优点被誉为新一代极具竞争力的储氢合金。
但是，现有的Mg2Ni镁基储氢合金存在电化学循环稳定性不好，限制了镁基储氢合金的商业化进程，迫切需要对现有的镁基储氢合金进行改性。
鉴于此，笔者在Mg2Ni镁基储氢合金中复合添加合金元素V和Co，采用超声振动辅助感应熔炼法制备了Mg1.8V0.2Ni0.95Co0.05新型镁基储氢合金，并进行了显微组织观察、X射线衍射分析、吸放氢性能和电化学稳定性的测试与分析。
1试验材料与方法采用工业级金属原料Mg、V、Ni和Mg-10Co、Mg-5Mn中间合金，在自制的超声振动辅助感应熔炼炉中进行Mg1.8V0.2Ni0.95Co0.05新型镁基储氢合金的制备。
熔炼温度为(705依5)℃、超声振动频率为35Hz。
制备出的合金试样，经DM2300型能量弥散X射线荧光分析仪测试的化学成分(质量分数，%)为院9.047V、49.778Ni、2.614Co、0.187Mn、0.011Fe、余量Mg。
合金中添加Mn主要起到除杂的作用。
采用PG18型金相显微镜和EVO18型扫描电镜进行显微组织观察曰采用D8ADVANCE型X射线衍射仪进行XRD分析曰采用H-Sorb2600型全自动PCT储氢材料测试仪进行吸放氢性能测试，测试温度为室温曰采用CHI660E型电化学工作站进行电化学循环稳定性测试，充电电流为120mAh/g、充电时间3h、放电电流60mAh/g、放电截止电位-0.4V。
2试验结果及讨论2.1XRD分析试验制备的Mg1.8V0.2Ni0.95Co0.05新型镁基储氢合金的XRD 图谱，可看出，该合金由Mg2Ni基体相和少量V3Ni相组成。
镁基储氢材料电化学性能简述
镁基储氢材料电化学性能简述面对近年来日益严重的能源危机，世界各国纷纷采取切实措施，保护环境，开发新能源。
氢能这一新能源体系就是在这样的背景下应运而生的。
一、镁基合金的性能镁基储氢合金作为理想的固态储氢材料，具有储存量大（Mg2NiH4的储氢量为3.6wt%，理论电化学容量为999mAh/g）、资源丰富、价格低廉，比重小，对环境友好等优点，被认为是极具潜力的车载储氢材料。
镁基储氢合金形成的氢化物在室温下稳定不易脱氢，有高的放氢过电位和低的放氢量，很难室温条件下的实际应用。
二、改善镁基储氢合金性能的主要方法实现镁基储氢材料实际应用的关键就是提高抗腐蚀能力。
1.改善镁基储氢合金性能的主要方法有：1.1采用机械球磨或合金化制备纳米晶或是非晶的储氢材料。
机械合金化（MA）是用具有很大动能的磨球，将不同粉末重复地挤压变形，经断裂、焊合，再挤压变形成中间复合体。
这种复合体在机械力的不断作用下，不断地产生新生原子面，并使形成的层状结构不断细化，从而缩短了固态粒子间的相互扩散距离，加速合金化过程。
由于原子间相互扩散，原始颗粒的特性逐渐消失，直到最后形成均匀的亚稳结构。
1.2元素取代。
镁基合金电化学主要缺点是在碱液中易被氧化成Mg（OH）2，因此抗腐蚀性差，采用组元替代和比例调整主要是提高合金电极的循环寿命和放电容量。
在Mg50Ni50或Mg2Ni合金的基础上，通过添加第三、第四或更多组元，对Mg侧或Ni侧单独或者同时部分替代，以提高Mg系合金循环稳定性的一种方法1.3表面处理。
镁系储氢合金的循环稳定性差，主要是因为循环过程中，合金表面被氧化成Mg（OH）2所致。
表面处理的目的是在基本不改变镁合金的整体性质的条件下，改变合金的表面状态，延缓Mg（OH）2层的形成，并在表面保持较多的活化点，以利用表面电荷交换和氢离子的活化电离与扩散。
2.目前研究的合金表面处理方法主要有：2.1表面化学镀；2.2球磨包覆；2.3氟化处理；2.4无机酸处理等。
镁基固态储氢技术
镁基固态储氢技术
镁基固态储氢技术是一种利用镁合金材料固定氢气的储氢技术。
下面是镁基固态储氢技术的基本原理和特点：
基本原理：镁在一定条件下可以与氢发生反应形成镁合金。
在镁基固态储氢技术中，镁合金作为储氢材料，通过吸收和释放氢气来实现氢气的储存和释放。
当镁合金与氢气接触时，镁会吸收氢气形成氢化镁化合物（MgH2）。
当需要释放储存的氢气时，可以通过加热或加压等方式将氢化镁分解为镁和氢气。
特点：
1.高储氢密度：镁基固态储氢技术具有较高的储氢密度，镁合金可以吸收和释放大量的氢气，从而实现高容量的氢气储存。
2.相对安全：相比液态储氢技术，镁基固态储氢技术相对安全。
氢化镁化合物的热稳定性较高，需要较高温度才能分解，降低了氢气泄漏和爆炸的风险。
3.镁资源丰富：镁是地壳中丰富的元素之一，资源相对充足，使用镁作为储氢材料具有可持续性和经济性的优势。
4.周转性能较强：镁合金具有较好的反复储氢和释放氢的性能，具备良好的循环稳定性和反应动力学特性。
然而，镁基固态储氢技术也面临一些挑战，例如镁与氢气的反应速率较慢，需要提高反应速率以提高储氢和释放氢的效率；氢化镁化合物的热解温度较高，需要较高温度才能实现氢气的快速释放等。
因此，目前仍需要进一步的研究和发展，以提高镁基固态储氢技术的实用性和经济性。
1/ 1。
2024年镁基储氢材料市场前景分析
2024年镁基储氢材料市场前景分析引言随着全球能源需求的不断增长和环境问题的日益严重，寻找清洁、可持续的能源替代品已经成为全球范围内的热点问题。
储氢技术作为一种重要的能源存储技术，被广泛关注。
而镁基储氢材料作为一种具有潜力的储氢材料，其市场前景备受关注。
本文将对镁基储氢材料的市场前景进行深入分析。
镁基储氢材料的特点镁基储氢材料具有较高的储氢密度和优良的可逆储氢性能，具备一定的应用潜力。
其主要特点包括：1.高储氢密度：镁及其合金具有较高的理论储氮密度，在可逆储氢过程中可以存储大量的氢气。
2.良好的可逆性：相比其他储氢材料，镁基储氢材料具有更好的可逆性，即在吸放氢过程中能够保持较高的储氢效率。
3.丰富的资源：镁是地壳中丰富的元素之一，其资源充足，具备可持续供应的优势。
4.储氢温度适中：镁基储氢材料的储氢温度相对较低，能够在常温下实现储氢效果。
镁基储氢材料市场现状目前，镁基储氢材料市场还处于初级阶段，总体规模较小。
主要现状包括：1.技术研发：镁基储氢材料的技术研发仍在持续进行中，相关技术尚未成熟，存在一定的挑战和难题。
2.应用领域：镁基储氢材料目前主要应用于能源存储、汽车行业和可再生能源等领域，但应用规模有限。
3.产业链发展：相关的产业链发展相对滞后，相关配套设备和服务体系建设不够完善。
4.市场需求：目前，对储氢材料市场的需求主要来自政府支持和少数储氢技术的推广应用。
镁基储氢材料市场前景尽管目前镁基储氢材料市场规模较小，但随着绿色能源的发展和政府对新能源的支持力度增大，镁基储氢材料在未来将会展现出广阔的市场前景。
1.技术突破：随着科技的发展，对镁基储氢材料的研究不断突破，解决了其在循环稳定性、储氢容量、储氢速率等方面的问题，使其应用范围得以拓宽。
2.政策支持：政府对可再生能源和清洁能源的支持力度将逐渐加大，镁基储氢材料有望受益于相关政策的推动，市场需求将逐步增加。
3.新能源汽车市场：随着新能源汽车市场的不断发展，氢燃料电池汽车作为一种重要的清洁能源汽车，对镁基储氢材料的需求将会增加。
镁基固态储氢 吸氢
镁基固态储氢吸氢
镁基固态储氢是指在固态条件下，将氢气吸附在镁合金中，实现氢气的存储和运输，是一种重要的氢能源存储技术。
镁作为一种轻质、丰富、易于加工的金属，其合金具有很强的吸氢能力，被广泛认为是一种重要的储氢材料。
镁基固态储氢技术的优点在于其储氢效率高、安全性好、环境友好等特点。
相比其他氢储存方式，如液态、气态储氢等，镁基固态储氢具有更高的储氢密度和更低的储氢成本，同时，储氢过程中产生的废气几乎为零，极大地减少了环境污染的风险。
此外，镁合金本身就是一种耐腐蚀、易于加工的材料，在氢能应用领域有着广泛的推广应用前景。
然而，镁基固态储氢技术也存在一系列的挑战和难点。
首先，镁的吸氢温度较高，需要在高温下完成氢气的吸附和释放。
其次，镁与氧气和水反应会产生氢气并释放热量，容易引起火灾和爆炸等安全风险。
同时，由于镁基固态储氢技术在实际应用中还存在诸多的技术难点，如氢气的解吸速率、循环寿命、储氢材料的价格等问题，因此，镁基固态储氢技术在实际应用中仍然面临很多挑战。
为了解决这些问题，相关研究机构和企业正在积极开展镁基固态储氢
技术的研发工作，并不断推陈出新，不断完善技术。
现在，一些先进的镁合金材料已经实现了良好的氢化反应和稳定的氢气放出，同时储氢材料的可再生性和可持续性也得到了不断提高，朝着实现“绿色储氢”这个目标不断迈进。
综上所述，镁基固态储氢技术具有巨大的应用价值和发展前景，在未来氢能经济的发展过程中将扮演着重要的角色。
虽然在现阶段面临一些挑战和难点，但是随着相关技术的不断进步和完善，相信这种技术将会越来越成熟和稳定，成为实现高效、安全、环保的氢能源储存技术之一。
镁基储氢材料的性能及其在氢能源中的应用

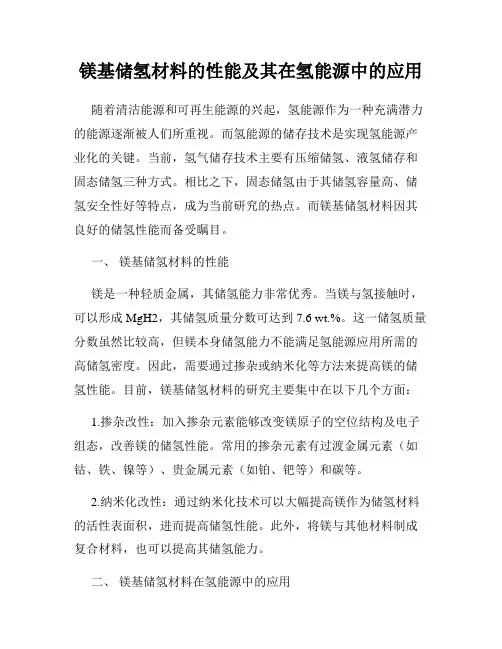

镁基储氢材料的性能及其在氢能源中的应用随着清洁能源和可再生能源的兴起，氢能源作为一种充满潜力的能源逐渐被人们所重视。
而氢能源的储存技术是实现氢能源产业化的关键。
当前，氢气储存技术主要有压缩储氢、液氢储存和固态储氢三种方式。
相比之下，固态储氢由于其储氢容量高、储氢安全性好等特点，成为当前研究的热点。
而镁基储氢材料因其良好的储氢性能而备受瞩目。
一、镁基储氢材料的性能镁是一种轻质金属，其储氢能力非常优秀。
当镁与氢接触时，可以形成MgH2，其储氢质量分数可达到7.6 wt.%。
这一储氢质量分数虽然比较高，但镁本身储氢能力不能满足氢能源应用所需的高储氢密度。
因此，需要通过掺杂或纳米化等方法来提高镁的储氢性能。
目前，镁基储氢材料的研究主要集中在以下几个方面：1.掺杂改性：加入掺杂元素能够改变镁原子的空位结构及电子组态，改善镁的储氢性能。
常用的掺杂元素有过渡金属元素（如钴、铁、镍等）、贵金属元素（如铂、钯等）和碳等。
2.纳米化改性：通过纳米化技术可以大幅提高镁作为储氢材料的活性表面积，进而提高储氢性能。
此外，将镁与其他材料制成复合材料，也可以提高其储氢能力。
二、镁基储氢材料在氢能源中的应用由于氢能源以及镁基储氢材料的储氢性能获得了大幅度的提升，氢能源作为清洁无污染的能源来源有着巨大的发展与应用前景。
而镁基储氢材料在氢能源中的应用主要体现在以下几个方面：1.航空航天：随着航空航天技术的进步，无人飞行器逐渐在各个领域得到应用。
而镁基储氢材料可以作为无人飞行器和卫星的动力源，具有重要的应用价值。
2.交通运输：氢能源驱动的汽车、轮船等交通工具相比传统燃油车辆，有着更高的性能和更好的环保特点。
镁基储氢材料作为氢气的存储材料，可以大幅提高氢能源的储存密度，从而进一步推动氢能源在交通运输领域的应用。
3.储能系统：氢气还可以作为储能系统的储存介质。
镁基储氢材料的应用可以大幅降低氢气的储存成本，从而推动氢能源在能源储存领域的应用。
镁基固态储氢
镁基固态储氢随着能源危机的日益严重，寻找可再生能源的替代品成为了全球各国的共同目标。
氢能作为一种绿色、清洁的能源，备受瞩目。
然而，氢气具有低密度、易燃爆等特性，储存与运输一直是氢能发展的瓶颈之一。
储氢材料的研究也成为氢能发展中的关键之一。
目前，氢气储存主要采用压缩氢气和液态氢气两种方式，但是这两种方式存在能量密度低、储存成本高、安全性差等缺点。
相比之下，固态储氢具有能量密度高、储存成本低、安全性高等优势，已经成为了氢气储存的研究热点之一。
固态储氢材料的种类繁多，如金属氢化物、碳纳米管、有机-无机杂化材料等。
而在这些材料中，镁基储氢材料因其丰富、廉价、易得、环保等优点，成为了研究的热点之一。
镁是一种轻质金属，具有良好的储氢性能。
镁的存储氢容量高达7.6wt%，且储氢过程中不产生任何有害气体，是一种非常理想的储氢材料。
但是，镁的储氢温度较高，需要高温储氢，且在常温下镁与氢气反应缓慢，难以实现实际应用。
因此，研究人员将镁与其他元素、化合物进行复合改性，以提高其储氢性能和反应动力学性能。
目前，常用的镁基储氢材料包括镁-铝、镁-钛、镁-镍、镁-锰等合金材料，以及镁与各种化合物复合改性的材料。
其中，镁-铝合金是最为常用的材料。
这种合金材料储氢容量较高，且储氢温度较低，能够在常温下实现储氢。
同时，镁-铝合金还具有良好的稳定性和循环性能，可以反复利用。
除了镁-铝合金，镁与其他元素、化合物复合改性的材料也取得了一定的进展。
例如，研究人员将镁与氧化锆、氧化铝等固体酸进行复合改性，制备出了具有较高储氢容量和良好反应动力学性能的储氢材料。
此外，研究人员还利用纳米技术制备出了镁基纳米储氢材料，具有高储氢容量和良好的动力学性能。
总的来说，镁基固态储氢材料具有储氢容量高、能量密度大、安全性好等优点，是氢气储存研究的重要方向。
未来，研究人员需要进一步探究镁基储氢材料的储氢机理，优化储氢材料的结构和性能，并实现其在实际应用中的推广和应用，为氢能发展注入新的动力。
镁基储氢材料
镁系储氢合金综述08材控薛凯琳摘要：镁与镁基合金具有储氢量大，质量小，资源丰富，价格低廉等优点，受到人们的广泛关注。
本文介绍了镁系储氢合金的工艺、性能、应用及发展。
关键词：储氢材料，镁基合金，储氢性能，材料复合，镁基化合物前言氢能是最清洁且储量丰富的能源，储氢材料的发展及应用对环境保护和能源开发有着重要的意义。
镁基储氢合金是最有潜力的金属氢化物储氢材料，近年来已引起世界各国的广泛关注。
镁及其合金作为储氢材料,具有以下几个特点：(1)储氢容量很高,MgH2的含氢量达到7.6(wt)% ,而Mg2NiH4的含氢量也达到3.6(wt)%；(2)镁是地壳中含量为第六位的金属元素，价格低廉，资源丰富；(3)吸放氢平台好；(4)无污这些缺点严重阻碍了镁染。
但镁及其合金作为储氢材料也存在三个缺点：(1)吸放氢速度较慢,反应动力学性能差；(2)氢化物较稳定，释氢需要较高的温度；(3)镁及其合金的表面容易形成一层致密的氧化膜。
以上基储氢合金的实用化进程。
近年来，镁基复合储氢材料的研究取得了明显突破，本文简要介绍镁基复合储氢材料吸放氢性能的改善。
1 镁基储氢材料体系最早开始研究镁基储氢材料的是美国布鲁克-海文国家实验室, Reilly和Wiswall在1968年首先以镁和镍混合熔炼而成Mg2Ni合金。
后来随着机械合金化制备方法的出现，揭开了大规模研究镁基储氢材料的序幕。
据不完全统计，到目前为止人们研究了近1 000多种重要的镁基储氢材料，几乎包括了元素周期表中所有稳定金属元素和一些放射性元素与镁组成的储氢材料。
通过研究，发现这些镁基储氢材料可以分为单质镁储氢材料、镁基储氢合金和镁基储氢复合材料三大类。
1.1 单质镁储氢材料镁可直接与氢反应，在300～400℃和较高的氢压下，反应生成MgH2：Mg+H2=MgH2 , △H=-74.6 kJ/mol 。
MgH2理论氢含量可达7.6%，具有金红石结构，性能较稳定，在287℃时的分解压为101.3 kPa。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
镁基储氢合金
什么是镁基储氢合金？
镁基储氢合金是一种将氢气吸附在镁基合金中储存的新型材料。
镁基合金由镁和其他金属或非金属元素混合而成，能够以化学反应的形式吸附和释放氢气。
镁基储氢合金具有高储氢容量、可逆吸附和释放氢气、低成本等优点，因此被广泛研究和应用于储氢领域。
镁基储氢合金的优势
1. 高储氢容量
镁基储氢合金具有高储氢容量的特点，可以在较小的体积内存储大量的氢气。
这对于氢能源的应用非常有利，可以有效提高能源的储存密度，降低储氢系统的体积和重量。
2. 可逆吸附和释放氢气
镁基储氢合金具有可逆吸附和释放氢气的能力。
在一定的温度和压力条件下，合金可以从气相中吸附氢气并形成化合物。
当需要释放氢气时，可以通过控制温度和压力来使合金释放氢气。
这种可逆性使得镁基储氢合金具有很高的重复使用性和可靠性。
3. 低成本
相比于其他储氢材料，镁基储氢合金具有低成本的优势。
镁是地壳中丰富存在的元素，而且成本相对较低。
合金的制备过程也相对简单，可以采用常规的冶金工艺进行生产，不需要额外的昂贵设备和技术。
4. 环保可持续
镁基储氢合金在储氢和释放氢气的过程中没有任何污染物的排放，属于环保可持续的能源储存方式。
与燃烧化石燃料释放大量CO2等温室气体相比，镁基储氢合金可以有效减少对环境的影响。
镁基储氢合金的应用
1. 氢能源储存
镁基储氢合金可以作为氢能源储存的重要材料。
通过将合金与氢气反应生成化合物的方式，可以将氢气以可逆的形式储存起来。
储氢系统可以与燃料电池等氢能源装置配合使用，提供持久的、可再生的能源供应。
2. 汽车工业
镁基储氢合金可以应用于汽车工业，用于汽车的燃料储存和传递。
目前，氢燃料电池汽车已经成为一种重要的可持续交通方式。
镁基储氢合金可以作为汽车燃料储存系统的关键部件，实现氢能源的高效利用。
3. 电力领域
镁基储氢合金可以用于电力领域的能源储存和调节。
通过将合金与氢气反应储存，可以在需要时释放氢气，生成电能供应给电力系统。
这种储能方式可以有效平衡电力系统的供需关系，提高电网的稳定性和可靠性。
4. 工业领域
镁基储氢合金还可以应用于工业领域的能源储存和应用。
工业生产需要大量的能源供应，而储氢合金可以提供高储氢容量和可控释放的氢气，满足工业生产的能源需求。
此外，镁基储氢合金还可以应用于一些特殊领域，如航天、航空等。
镁基储氢合金的挑战与展望
尽管镁基储氢合金具有许多优点和潜力应用，但仍面临一些挑战。
其中包括：1.合金的制备和制造技术仍需要进一步发展和完善，以提高合金的储氢性能和
稳定性。
2.合金吸附和释放氢气的速率较低，需要加大研究力度，提高反应速率和反应
动力学的理解。
3.合金在氢气吸附和释放过程中会发生体积的变化，这可能导致合金的结构破
坏和材料损耗。
因此，需要解决合金的循环寿命和稳定性的问题。
未来，我们可以通过进一步的研究和开发，克服这些挑战，提高镁基储氢合金的储氢性能和应用效果。
随着氢能源的推广和应用，镁基储氢合金有望成为一种重要的能源储存材料，为可持续发展做出贡献。
参考文献：
1.Liu, K. C., Sun, D. K., Liu, J., Sun, F. X., & Yang, J. (2013).
Hydrogen storage properties of magnesium-based alloys: a brief
review. Journal of Rare Earths, 31(7), 663-673.
2.Sakintuna, B., Lamari-Darkrim, F., & Hirscher, M. (2007). Metal
hydride materials for solid hydrogen storage: a review.
International Journal of Hydrogen Energy, 32(9), 1121-1140.。
