镁基储氢材料的性能改进
浅析新能源汽车电池用新型镁基储氢合金的组织与性能论文

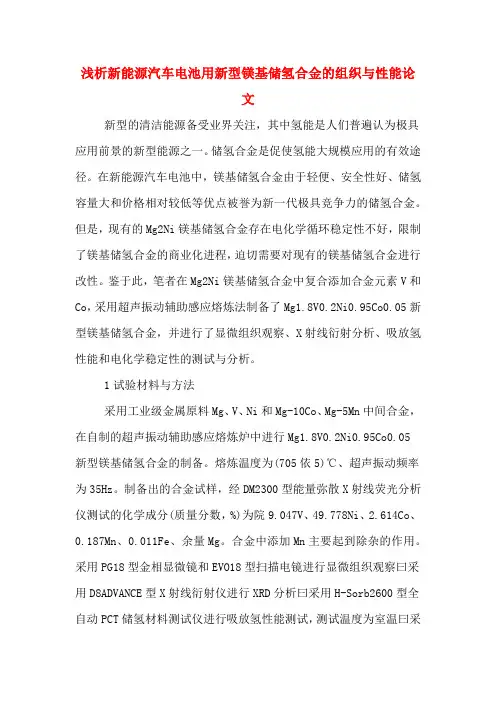

浅析新能源汽车电池用新型镁基储氢合金的组织与性能论文新型的清洁能源备受业界关注，其中氢能是人们普遍认为极具应用前景的新型能源之一。
储氢合金是促使氢能大规模应用的有效途径。
在新能源汽车电池中，镁基储氢合金由于轻便、安全性好、储氢容量大和价格相对较低等优点被誉为新一代极具竞争力的储氢合金。
但是，现有的Mg2Ni镁基储氢合金存在电化学循环稳定性不好，限制了镁基储氢合金的商业化进程，迫切需要对现有的镁基储氢合金进行改性。
鉴于此，笔者在Mg2Ni镁基储氢合金中复合添加合金元素V和Co，采用超声振动辅助感应熔炼法制备了Mg1.8V0.2Ni0.95Co0.05新型镁基储氢合金，并进行了显微组织观察、X射线衍射分析、吸放氢性能和电化学稳定性的测试与分析。
1试验材料与方法采用工业级金属原料Mg、V、Ni和Mg-10Co、Mg-5Mn中间合金，在自制的超声振动辅助感应熔炼炉中进行Mg1.8V0.2Ni0.95Co0.05新型镁基储氢合金的制备。
熔炼温度为(705依5)℃、超声振动频率为35Hz。
制备出的合金试样，经DM2300型能量弥散X射线荧光分析仪测试的化学成分(质量分数，%)为院9.047V、49.778Ni、2.614Co、0.187Mn、0.011Fe、余量Mg。
合金中添加Mn主要起到除杂的作用。
采用PG18型金相显微镜和EVO18型扫描电镜进行显微组织观察曰采用D8ADVANCE型X射线衍射仪进行XRD分析曰采用H-Sorb2600型全自动PCT储氢材料测试仪进行吸放氢性能测试，测试温度为室温曰采用CHI660E型电化学工作站进行电化学循环稳定性测试，充电电流为120mAh/g、充电时间3h、放电电流60mAh/g、放电截止电位-0.4V。
2试验结果及讨论2.1XRD分析试验制备的Mg1.8V0.2Ni0.95Co0.05新型镁基储氢合金的XRD 图谱，可看出，该合金由Mg2Ni基体相和少量V3Ni相组成。
镁基储氢材料电化学性能简述

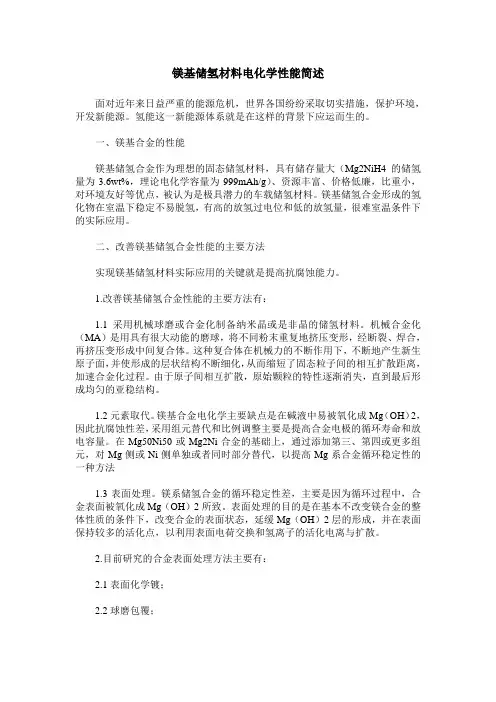

镁基储氢材料电化学性能简述面对近年来日益严重的能源危机，世界各国纷纷采取切实措施，保护环境，开发新能源。
氢能这一新能源体系就是在这样的背景下应运而生的。
一、镁基合金的性能镁基储氢合金作为理想的固态储氢材料，具有储存量大（Mg2NiH4的储氢量为3.6wt%，理论电化学容量为999mAh/g）、资源丰富、价格低廉，比重小，对环境友好等优点，被认为是极具潜力的车载储氢材料。
镁基储氢合金形成的氢化物在室温下稳定不易脱氢，有高的放氢过电位和低的放氢量，很难室温条件下的实际应用。
二、改善镁基储氢合金性能的主要方法实现镁基储氢材料实际应用的关键就是提高抗腐蚀能力。
1.改善镁基储氢合金性能的主要方法有：1.1采用机械球磨或合金化制备纳米晶或是非晶的储氢材料。
机械合金化（MA）是用具有很大动能的磨球，将不同粉末重复地挤压变形，经断裂、焊合，再挤压变形成中间复合体。
这种复合体在机械力的不断作用下，不断地产生新生原子面，并使形成的层状结构不断细化，从而缩短了固态粒子间的相互扩散距离，加速合金化过程。
由于原子间相互扩散，原始颗粒的特性逐渐消失，直到最后形成均匀的亚稳结构。
1.2元素取代。
镁基合金电化学主要缺点是在碱液中易被氧化成Mg（OH）2，因此抗腐蚀性差，采用组元替代和比例调整主要是提高合金电极的循环寿命和放电容量。
在Mg50Ni50或Mg2Ni合金的基础上，通过添加第三、第四或更多组元，对Mg侧或Ni侧单独或者同时部分替代，以提高Mg系合金循环稳定性的一种方法1.3表面处理。
镁系储氢合金的循环稳定性差，主要是因为循环过程中，合金表面被氧化成Mg（OH）2所致。
表面处理的目的是在基本不改变镁合金的整体性质的条件下，改变合金的表面状态，延缓Mg（OH）2层的形成，并在表面保持较多的活化点，以利用表面电荷交换和氢离子的活化电离与扩散。
2.目前研究的合金表面处理方法主要有：2.1表面化学镀；2.2球磨包覆；2.3氟化处理；2.4无机酸处理等。
镁基储氢材料研究领域新进展
镁基储氢材料研究领域新进展
近日，本中心储氢材料课题组在镁基储氢材料研究领域取得新进展，相关研究成果发表于Chemical Communications期刊上，题为”Highly efficient bimetal synergetic catalysis of multi-wall carbon nanotubes supported palladium and nickel on hydrogen storage of magnesium hydride”。
镁基储氢材料作为金属储氢材料是国内外的研究热点，但是存在吸放氢温度较高以及吸放氢动力学性能较差的缺点，而通过在材料中添加催化剂被证明是改善材料储氢性能的有效方法。
该研究通过两步还原法在多壁碳纳米管上分别担载纳米钯和纳米镍，制备出具有协同效应的纳米双金属复合催化剂。
这种催化剂不仅具有优良的结构特征，而且对于采用氢化燃烧合成复合机械球磨工艺制备的镁基储氢材料具有良好的催化效果：在373 K，100 s内吸氢量达到6.44 wt.%；在523 K，1800 s 内放氢量达到6.41 wt%；在573 K，400 s内即达到饱和放氢量6.70 wt%，相关研究结果获得了审稿人的高度肯定，该成果对于镁基储氢材料的研究与开发具有积极的参考意义。
a b
c d
附图：TEM and HRTEM images of the as-prepared catalyst (a, b) and Hydrogen
absorption/desorption curves of the Mg-based hydrogen storage materials (c, d)。
镁基稀土储氢材料
镁基稀土储氢材料随着全球环保意识的不断提高，新能源的发展成为了全球能源发展的热点方向。
储氢材料作为新能源储存的关键技术之一，在全球范围内得到了广泛的关注。
而稀土是储氢材料的重要组成部分，尤其是镁基稀土储氢材料，具有独特的储氢性能，成为各国研究的热点之一。
镁基稀土储氢材料是一种将稀土元素与镁合金相结合的新型材料，其储氢性能优越，可以作为新能源小型储氢装置的理想选择。
首先，镁基稀土储氢材料具有较高的储氢密度。
这是因为稀土元素具有较高的储氢能力，而镁具有较高的原子活动度和丰富的氢化物相，能够形成一种稳定的储氢化合物，从而实现高密度的储氢。
其次，镁基稀土储氢材料具有较好的储氢反应速率和反应动力学性能。
这是因为稀土元素能够改善镁的储氢反应速率和反应动力学性能，从而提高储氢速率和反应动力学性能，使储氢反应更加稳定和快速。
此外，镁基稀土储氢材料还具有较好的储氢循环稳定性和循环寿命，可以通过调控合金组成和微观结构来优化其循环稳定性和循环寿命，从而实现长期的可靠储氢。
镁基稀土储氢材料的制备方法有多种，其中比较常用的是机械球磨法和热力学合成法。
机械球磨法是一种低温合成方法，能够实现粉末材料的快速合成和充分混合，从而提高储氢性能。
而热力学合成法则是一种高温合成方法，通过高温热处理能够实现材料的快速合成和结晶化，从而提高储氢性能。
此外，还有气相沉积法、溶胶-凝胶法、快速凝固法等多种制备方法。
近年来，各国针对镁基稀土储氢材料的研究取得了许多重要进展。
例如，日本研究团队在镁基稀土储氢材料的制备和储氢性能优化方面取得了一系列创新性进展；美国研究人员则通过调控镁基稀土储氢材料的微观结构和物理性质，实现了其储氢性能和循环寿命的明显提升；中国研究人员也通过优化合金相组成和微观结构等方面来改善该材料的储氢性能，取得了许多具有实际应用价值的成果，如镁合金稀土添加体系制备高容量、高效率的镁储氢合金等。
镁基储氢 存在的问题
镁基储氢存在的问题
镁基储氢技术作为一种潜在的储氢方法，面临一些挑战和问题。
以下是镁基储氢存在的一些常见问题：
1.吸氢/放氢速率：镁与氢的化学反应速率较慢，导致镁基材料在吸氢和放氢过程中的反应速率较低。
这限制了储氢和释放氢气的效率和速度。
2.吸附容量：镁的吸氢容量相对较低，即每单位质量或体积的镁材料可吸附的氢气数量有限。
这意味着需要大量的镁材料来实现足够的氢气储存。
3.反应温度：大部分镁基材料在较高的温度下才能有效地吸附和释放氢气。
高温条件会增加能量输入和系统复杂性，降低储氢系统的效率。
4.稳定性和循环寿命：吸附和释放氢气的循环过程对镁基材料的稳定性和循环寿命提出了挑战。
反复的吸附和释放过程可能导致材料的失活、疲劳和退化。
5.材料成本和可持续性：某些镁基材料的生产和处理成本较高，限制了它们在大规模应用中的经济可行性。
此外，镁的采矿和提取也涉及能源消耗、环境影响等可持续性问题。
6.安全性：镁与空气中的氧气反应会产生热量和火灾风险。
因此，镁基储氢系统需要通过设计和控制来确保安全性，并防止意外事故的发生。
以上问题是镁基储氢技术目前面临的主要挑战，研究人
员正在努力解决这些问题以改进镁基储氢技术的效率、可靠性和可持续性，以促进其在氢能源领域的应用。
新型高容量镁基复合储氢材料的制备及性能研究
新型高容量镁基复合储氢材料的制备及性能研究一、本文概述随着全球能源危机和环境问题的日益严重，寻找高效、环保的能源存储和转换技术已成为科研领域的重要任务。
氢气作为一种清洁、高效的能源载体，其储存和运输技术成为了研究的热点。
镁基复合储氢材料因其高储氢容量和良好的安全性，被认为是一种具有广阔应用前景的储氢材料。
然而，镁基储氢材料在实际应用中仍存在一些挑战，如储氢动力学性能差、吸放氢温度高以及循环稳定性不足等问题。
因此，研究新型高容量镁基复合储氢材料的制备及性能，对于推动氢能技术的发展具有重要意义。
本文旨在通过深入研究新型高容量镁基复合储氢材料的制备工艺、微观结构、储氢性能及机理，为解决镁基储氢材料在实际应用中的关键问题提供理论支撑和技术指导。
研究内容包括但不限于：镁基复合储氢材料的制备工艺优化、复合添加剂的选择与设计、材料的微观结构表征、储氢动力学性能评估、热力学稳定性分析以及循环寿命测试等。
通过本文的研究，期望能够为开发高效、稳定的镁基复合储氢材料提供新的思路和方法，推动氢能技术的实际应用和产业化进程。
二、镁基储氢材料的基本理论镁基储氢材料作为一种重要的储氢介质，其基本理论主要涉及氢在镁中的溶解与析出过程、镁基储氢材料的热力学和动力学特性，以及储氢过程中的相变和微观结构变化等方面。
氢在镁中的溶解与析出过程是一个典型的金属-氢体系反应。
在适当的温度和压力下，氢原子能够进入镁的晶格中形成固溶体，即镁氢化合物。
这一过程中，氢的溶解度和镁的氢化反应动力学特性是决定储氢性能的关键因素。
镁基储氢材料的热力学特性主要研究氢在镁中的溶解热、氢化反应的热力学函数变化等。
这些热力学参数对于理解储氢过程的能量变化和优化储氢条件具有重要意义。
储氢过程中的相变和微观结构变化也是镁基储氢材料研究的重要内容。
随着氢的吸附和释放，镁基材料会发生相变，如从α-Mg转变为β-MgH2等。
这些相变伴随着微观结构的变化，如晶格膨胀、晶界迁移等，对储氢性能产生直接影响。
镁基储氢材料
镁基储氢材料引言镁基储氢材料是一类能够储存氢气的材料，其中镁作为主要基底。
储氢材料的研究对于解决氢能源储存和利用中的关键问题具有重要意义。
镁基储氢材料因其高储氢容量、低储氢温度、良好的可逆性和丰富的资源等特点，受到了广泛关注。
本文将深入探讨镁基储氢材料的研究现状、关键问题以及未来发展方向。
研究现状镁基储氢材料的研究始于上世纪70年代，现如今已经取得了一系列重要进展。
根据其结构特点，镁基储氢材料可以分为金属镁、合金化镁和化合物镁三大类。
金属镁金属镁是一种典型的储氢材料，具有较高的理论储氢容量（7.6 wt%）。
然而，金属镁的储氢动力学性能较差，需要较高的温度和压力才能实现储氢和释放氢气。
近年来，研究人员通过微合金化、纳米化和掺杂等手段改善了金属镁的储氢性能，但仍存在储氢速率慢、反应活性差等问题。
合金化镁合金化镁是指将金属镁与其他金属元素形成合金，以改善储氢性能。
常用的合金化元素包括钛、钯、镍等。
与金属镁相比，合金化镁具有更高的储氢容量和较好的储氢动力学性能。
然而，合金化镁材料的制备成本较高，且存在着较大的环境和安全隐患。
化合物镁化合物镁是指镁与其他非金属元素形成的化合物，如氮化镁、碳化镁等。
化合物镁具有良好的储氢性能和较高的储氢容量，是目前研究的重点之一。
研究人员通过材料设计、结构优化等方法，克服了化合物镁的热稳定性和储氢动力学性能等问题，取得了一些突破性进展。
关键问题在镁基储氢材料的研究中，还存在一些关键问题亟待解决。
储氢容量镁基储氢材料的储氢容量仍然偏低，远不能满足实际应用的需求。
研究人员需要进一步提高储氢容量，以达到实用化的要求。
储氢动力学性能金属镁和合金化镁材料的储氢动力学性能相对较差，储氢反应速率较慢。
而化合物镁虽然具有较好的储氢动力学性能，但其反应温度较高。
因此，研究人员需要设计合适的催化剂和控制储氢反应条件，以提高储氢动力学性能。
储氢/释氢温度金属镁和合金化镁材料需要较高的温度才能实现储氢和释放氢气。
镁基Mg2Ni储氢合金的制备及其性能改善研究进展
镁基Mg2Ni储氢合金的制备及其性能改善研究进展段如霞;田晓;赵凤岐;郑鑫遥;张怀伟;李星国【期刊名称】《材料导报》【年(卷),期】2016(030)011【摘要】镁基Mg2Ni储氢合金由于具有理论储氢容量高、资源丰富、价格廉价、质量轻等突出优点而备受关注.然而,该类合金因制备困难、吸放氢动力学性能差,实际应用受到了极大的限制.对近几十年来镁基Mg2 Ni储氢合金的制备和性能改善方面的研究进行了系统综述.在此基础上,指出了该类合金存在的问题及今后的发展方向.【总页数】8页(P20-27)【作者】段如霞;田晓;赵凤岐;郑鑫遥;张怀伟;李星国【作者单位】内蒙古师范大学物理与电子信息学院,功能材料物理与化学自治区重点实验室,呼和浩特010022;内蒙古师范大学物理与电子信息学院,功能材料物理与化学自治区重点实验室,呼和浩特010022;北京大学化学与分子工程学院,北京100871;内蒙古师范大学物理与电子信息学院,功能材料物理与化学自治区重点实验室,呼和浩特010022;北京大学化学与分子工程学院,北京100871;北京大学化学与分子工程学院,北京100871;北京大学化学与分子工程学院,北京100871【正文语种】中文【中图分类】TG139+7【相关文献】1.机械合金化法制备镁基储氢合金的研究进展 [J], 马行驰;岳留振;何国求;何大海;张俊喜2.镁基储氢合金制备方法的研究进展 [J], 陈玉安;周上祺;丁培道2Mg17稀土镁基储氢合金制备工艺及储氢性能研究 [J], 卢其云;唐仁衡;王英;肖方明4.电沉积和化学镀技术在镁基储氢合金制备及表面改性中的应用 [J], 王栋;李燕;王玲;李云东5.新能源汽车用Mg2Ni基储氢合金的制备与性能 [J], 宋云波; 赵欣因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
镁基储氢材料的性能改进材料1103 班摘要：镁基储氢材料具有其吸氢量大、成本低、产生氢气纯度高的优点，是很有发展前途的固体储氢材料。
但是镁基储氢材料又有吸放氢速度慢、温度高、反应动力学差、易被氧化等缺点，使其在实际应用中受到限制。
本文从材料的纳米化、添加催化剂、热处理等方面对提高镁基储氢材料吸放氢性能做了简要的介绍。
关键词：镁基储氢材料纳米化催化剂热处理The Performance Improvement of Magnesium Based Hydrogen Storage MaterialsAbstract：Mg-based hydrogen storage material is promising for the large amount of hydrogen absorption, the advantages of low cost and highly purified hydrogen . However, the applications of magnesium-based hydrogen storage materials are limited by virtue of its slow absorption, high temperature,poor reaction kinetics, and susceptible to oxidation.In this paper, some brief introductions are made on the performance improvements, such as nano materials, adding catalyst and heat treatment.Key words: Mg-based hydrogen storage; catalyst; nanorized; heat treatment1、引言随着工业化进程的发展，能源和环境问题已经成为21世纪面对的重大问题。
氢能作为一种新能源，因其资源丰富、无污染等优点而备受关注。
近年来使用比较频繁的金属氢化物储氢材料有锆系、镁系、稀土系、钙系、钛系等，其中镁系储氢材料的储氢含量较大，因为金属镁来源广泛且轻便易于运输、储存，价格便宜，但其具有储放氢速度慢工作温度较高不易操作，储放氢的动力学特性较差等问题，改进储氢性能迫在眉睫。
本文将从材料的纳米化、添加催化剂、热处理等方面对提高镁基储氢材料吸放氢性能做简要的介绍。
2、材料的纳米化储氢纳米材料由于具有表面效应、小尺寸效应、量子尺寸效应以及特殊的热、光学性质, 从而产生了一系列新奇的、许多大颗粒所不具有的物理、化学性质。
纳米化后的储氢材料具有许多新的热力学、动力学特征, 如活化性能明显提高，具有更高的氢扩散系统和优良的吸放氢动力学性能]1[。
房文斌]2[等通过实验计算得出了储氢材料材料吸放氢性能随粒径变化关系，颗粒尺寸大小对镁基储氢材料吸放氢动力学性能有重要影响，颗粒尺寸越小，镁基储氢材料的吸放氢动力学性能越优异。
图1 不同颗粒式样直径的吸氢曲线Fig.1 Absorption curves of the samples with various average grain diameters图2 不同颗粒式样直径的放氢曲线Fig.2 Desorption curves of the samples with various average diameters 纳米镁的制备方法有机械粉碎法、气态凝聚法、团簇束沉积法等。
纳米微观结构能够提高储氢合金中界面缺陷密度，使材料具有较好活化性，对于改善镁合金吸放氢性能有明显效果。
陈先华]3[等人通过实验得出Mg纳米线的吸放氢速率随着直径的减小而大大提高。
图3 不同尺寸纳米镁的储氢性能Fig.3 Size-Dependent hydrogen storage properties of Mg nanocrystals纳米镁合金吸氢机理是氢分子在金属镁表面分解并在内部扩散形成固溶体，浓度达到一定值时相变生成2MgH ,2MgH 在达到约330℃时又可相变为固溶体，由化学吸氢转变为物理吸氢并释放。
纳米储氢能够提高储氢性能的原因是Mg 颗粒粒度减小使粉体表面能提高,活性增强,球磨过程产生的缺陷能够提供更多的活性中心,有利于MgH 2的形成，同时Mg 的晶体晶格发生变形,晶粒变小,氢的扩散历程短、有利于氢的扩散;Mg 纳米晶、微晶之间的界面、晶界是氢扩散的良好通道;催化材料原子嵌入Mg 纳米晶表面,引起电子转移和表面催化反应]4[。
3、复合储氢镁的储氢率高达7.6%（质量分数）]5[，镁吸放氢速度都很慢, 且吸放氢温度高, 放氢温度要在330℃以上才能快速释放氢, 同时由于金属镁的蒸汽压较高(0.13 MPa/773 K)、熔点低(923 K),镁颗粒容易在较高温度下发生重结晶,影响2MgH 的循环稳定性,在高镁材料中添加了金属单质、金属间化合物、过渡金属氧化物和非金属单质等材料可降低纯镁的吸放氢温度和改善其动力学性能]6[。
镁基合金储氢材料由于具有吸氢量大、价格低廉和产生氢气纯度高等优势，是很有发展前途的固态储氢材料之一。
镁基储氢材料可以分为单质镁储氢材料、镁基复合储氢材料和镁基合金储氢材料三类。
据统计，到目前为止已有1000 多种镁基储氢材料报道，囊括元素周期表中的所有稳定金属元素及部分放射元素与镁组成的材料。
镁基储氢合金主要是Mg –Ni 系储氢合金，在Mg –Ni 合金中添加第三种元素，如：Ti 、Fe 、La ，可以改善Mg –Ni 合金的储氢性能，但同时也会降低其储氢容量。
霍亮]7[等人通过Pd 取代Ni Mg 2中的Ni 原子，使其晶胞体积有所膨胀; 同时，Pd 的取代对Ni Mg -和Ni Ni -间的成键作用有所影响，但影响不大。
合金吸氢后，晶胞发生较大变形，体积增大，有利于氢在体相内的扩散; Pd 对d 3位置Ni 的取代，使得键强度比原有的H Ni -键有所减弱，同时也使邻近的b 3位置的H Ni -键减弱，使氢更容易脱出，有利于放氢温度的降低;汪建义]8[等通过实验得出，Al 元素部分替代Ni 使合金产生新相，电极的循环稳定性得到明显提高，但由于Al 的添加使得合金表面的富Ni 曾含量降低，影响了电荷迁移，会降低了合金电极的高倍率放电性能。
4、添加催化剂影响通过在储氢材料中添加催化剂，可以为氢的扩散提供通道，降低了氢化物为的形成垒，为氢的吸附和离解提供活性位置，起到"氢泵"的作用]8[。
对于吸氢性能,在30～200℃的范围内,添加Ti 可使吸氢反应最快进行,其次是V 、Fe 、Mn 和Ni 。
而对于放氢性能,促使放氢最有效的是添加V ,其次是Ti 、Fe 、Ni 和Mn 。
在250～300℃的范围内,Ti MgH -2复合物对放氢动力学性能的改善最为明显,而在低于250℃时,V MgH -2放氢动力学性能最佳,甚至在200℃、0.015MPa 下也可以放氢。
这些添加物是氢吸附的优良催化剂,降低了氢化物的形成能垒,同时也显著降低了2MgH 的放氢活化能,但是没有改变其热力学性能。
与纯的2MgH 放氢活化能(120kJ/mol)相比,V MgH -2的放氢活化能大约为62kJ/mol,降低了58kJ/mol ]9[。
4.1加钒刘志兵]10[ 等通过在镁镍分钟加入钒，按)8,6,4,2,0(1090=-x V Ni Mg x x 为原料的吸放氢实验得出，在473Ｋ下,6490V Ni Mg 合金的吸氢量最大,为5.58%,且在50ｓ内就基本达到其饱和吸氢量。
由此可见加入Ｖ可提高Ni Mg -合金的吸氢性能,其中6490V Ni Mg 合金的性能相对较好。
其中1090Ni Mg 的放氢速率最快,在1800ｓ内能基本完全放氢,6490V Ni Mg 的放氢量较1090Ni Mg 多主要是由于较其吸氢量多。
V 的加入可以细化颗粒，6490V Ni Mg 和8290V Ni Mg 合金的颗粒平均尺寸较小且尺寸大小相对均匀，可见当合金中Ｖ的添加量达到一定值时,有利于细化合金颗粒。
同时Ｖ还具有弥散催化作用,提高合金的吸氢性能。
图4 )8,6,4,2,0(1090=-x V Ni Mg x x 在473Ｋ温度下的吸氢曲线Fig.4 Hydriding curves of )8,6,4,2,0(1090=-x V Ni Mg x x neasured at 473 k图 5 )8,6,4,2,0(1090=-x V Ni Mg x x 在523Ｋ温度下的放氢曲线Fig.5 Dehydriding curves of )8,6,4,2,0(1090=-x V Ni Mg x x neasured at 523k4.2加硼。
通过机械球磨成功制备出)15,10,5,1%,0(2=-x B MgNi x 系列储氢合金，B 的添加在 200 和 300 下改善作用不大，在 400 下则能增加合金吸氢量和提高放氢平台压，并得出B 的添加量为5%时最优]11[。
5、热处理不同的热处理方式对改进储氢材料的性能也具有一定影响。
图6 热处理对5.33.07.0Ni Mg La 储氢合金性能影响Fig.6 Effect of heat treatment on hydrogen storage properties ofhydrogen storagealloy 5.33.07.0Ni Mg La彭能]12[等将5.33.07.0Ni Mg La 储氢合金在1173 K 热处理4h 后,在室温(298 K)下测试储氢合金的吸/放氢性能,其吸放氢PCT 曲线如图6所示.由图6可知,经热处理后,5.33.07.0Ni Mg La 储氢合金的平台压力和平台性能提高,吸氢量达到1.59%]12[。
田晓]13[等人采用二步熔炼法制备%5/3.04.075.055.3Al Mn Co MmNi （质量分数）Ni Mg 2， 取铸态复合合金放入石英玻璃管中，抽真空!充氩气!封管后进行退火热处理，退火温度分别为1023&、1123和 1223℃，退火时间为10h ，退火后合金样品随炉冷却，获得退火态合金。
合金退火前后的电化学活化和循环曲线图7所示。
图 7 %5/3.04.075.055.3Al Mn Co MmNi (质量分数)Ni Mg 2合金的电化学曲线Fig.7 Electrochemical property curves of %5/3.04.075.055.3wt Al Mn Co MmNi Ni Mg 2 alloys 由图7可以看出，退火态合金均表现出良好的活化性能，只需1~3次循环即可活化，而铸态合金需要 6次循环才能活化，可见，退火处理有利于合金活化性能的改善。
