综合布线系统综合布线工程方案
综合布线工程项实施方案
综合布线工程项实施方案1.项目背景综合布线工程是指在建筑物内部进行网络、通信、安防等设备连接的一种系统工程。
随着信息技术的发展和应用范围的不断扩大，综合布线工程已成为现代建筑必不可少的一部分。
本方案旨在为某大型商业综合体进行综合布线工程，以满足建筑内部多种设备的连接需求。
2.项目目标本项目的目标是为商业综合体建设一套高效、安全、可靠的综合布线系统，确保各种设备的连接和通信畅通无阻。
具体目标如下：* 为商业综合体的计算机网络、电话网络、安防监控系统和音视频系统提供全面的综合布线支持；* 满足商业综合体对于大规模数据传输、高清音视频传输、远程监控等需求；* 保证系统的稳定性和可扩展性，以适应未来商业综合体的发展和改造需求。
3.项目范围本项目的工作范围主要包括以下内容：* 网络布线：包括LAN（局域网）和WAN（广域网）的布线工作，支持数据、语音、视频传输；* 电话布线：提供对公共电话网络和内部电话交换机的布线连接；* 安防布线：支持安防监控摄像头、门禁系统、报警系统等设备的布线连接；* 音视频布线：为商业综合体内的多媒体设备提供音频、视频信号的传输支持；* 机房建设：设计并建设网络机房、服务器机房等基础设施。
4.项目实施方案4.1 前期准备在正式实施综合布线工程前，首先需要进行项目的前期准备工作。
包括对商业综合体内部结构、设备布局、设备种类等进行全面了解和调研，以此为基础进行综合布线方案的设计。
此外，还需要与商业综合体的管理方进行充分沟通，了解他们的具体需求和期望，为后续的工作提供参考。
4.2 方案设计在完成前期准备工作后，进行综合布线方案的设计。
根据商业综合体的实际情况和需求，结合最新的通信技术和设备，设计出一套科学、合理的综合布线方案。
方案设计需要考虑到商业综合体内各种设备的连接需求，充分满足商业综合体对于数据传输、通信、安防监控等方面的要求。
4.3 材料采购设计完成后，需要进行综合布线所需材料的采购。
综合布线系统施工方案 含测试 检测及验收全套
综合布线系统施工方案含测试检测及验收综合布线系统施工方案及工艺1、安装的基础安装环境已就绪，包括：机房装修、机房供电、机房空调、接地；1)电源：机房电源应满足:Ael98~242V(220V±10%)z50Hz(±2Hz);机房采用TN-S方式供电;应尽可能设UPS供电。
2)环境要求温度满足:10~30°C相对湿度满足：20-80%4)网络规划已经建设单位批准。
包括：网络拓扑结构；设备安装位置已确定；综合布线系统的点表及设备等均已确定；1)施工流程2)主要施工方法Q)针对本次综合布线系统工程主要包括如下施工方法：(2)在综合布线系统施工前的准备工作，从用户的调研需求及优化、深化设计后，到确定最后的整体施工内容。
(3)系统的设备与材料的供应及运输、包装、仓储等准备工作，跟随深化设计的完善后，依各系统施工进度表次展开工作，保障施工的正常有序的进行。
(4)系统的线管敷设时应平直，不能产生扭曲和打圈现象，不得受到外力的损伤，线缆敷设的弯曲半径不小于此线缆直径的10倍。
当光缆和双绞线敷设在同一线槽地，光缆应放在最下面。
在垂直线槽中敷设时，每隔60cm应绑扎一下。
(5)系统线缆的两端应有统一的端子打印号码，字迹清楚、牢固。
(6)线缆在终端口要留有足够的接线余量(通常不小于50cm),盘好放在预埋盒内，以防损坏。
在配线柜处的接线余量应按供应商的意见留足(一般留5cm)o(7)线缆敷设时从配线架至终端出口，线缆中间不得剪断和接续。
当供应商确认需接续时应有专门的技术措施给予保证，光缆接续时应采用光协率计或其他仪器监视，使接续损耗达到最小，接续后应装入光缆接头护套或接头匣内。
(8)光缆敷设前应使用光时域反射针和光缆衰耗测试仪检查光纤是否有折的点，衰耗值是否符合设计要求。
(9)线缆敷设时牵引力应适当，以防拉断线缆，当遇到较大阻力时应先查清原因，消除故障后再敷设。
尤其是光缆敷设时，光纤的牵引端应做好技术处理，牵引力应施加在强芯上，最大牵引力、牵引速度以及一次牵引的直线长度等技术措施必须符合制造厂规定。
综合布线系统工程方案概述
综合布线系统工程方案概述一、项目背景随着现代化办公环境的改变和信息化水平的不断提高，企业对于综合布线系统的需求日益增加。
综合布线系统是指能够传输并集成数据、语音、视频等多种信息的通信网络系统，是现代企业办公和生产的重要基础设施之一。
本文将对综合布线系统工程方案进行概述，并提出一套完整的解决方案，以满足企业信息化需求。
二、工程目标在满足现有办公环境下各项基础设施完备的前提下，提高信息传输速度和质量，提高网络性能，降低维护成本，实现高效的信息化管理。
同时，为未来的业务发展和技术更新提供良好的扩展性和升级性。
三、需求分析1. 总体布线网络需求分析根据企业现有的IT设备和应用需求，网络的数据传输要求将包括局域网、广域网和无线网络三种情况，其中数据传输速率需要覆盖百兆、千兆和万兆的需求。
2. 数据中心需求分析数据中心是企业核心设施，承担着信息系统稳定、安全和高效运行的重要任务。
要求数据中心的网络设施能够保证高速、稳定、安全和可靠的运行。
3. 办公区域布线需求分析办公区域需要满足日常办公的各种信息传输和接入需求，包括电脑、电话、打印机、无线网络接入点等。
因此，对办公区域的网络设施要求较高。
4. 配线柜需求分析配线柜是综合布线系统的核心设备，对于数据传输速率、配线容量、散热和安全性要求都相当严格。
因此，需对配线柜进行详细的需求分析。
四、技术方案设计1. 总体布线网络方案设计根据企业的需求和现有局域网、广域网和无线网络的情况，设计出覆盖整体范围的综合布线网络方案。
整体网络的设计要求具备高速传输、稳定性、良好的扩展性和便捷的管理。
2. 数据中心网络方案设计针对数据中心的特殊需求，设计高稳定性、高安全性、高可靠性的网络方案。
同时利用分布式、自组织和自愈合技术，确保数据中心网络的高效运行。
3. 办公区域网络方案设计设计满足办公区域信息传输和接入需求的网络方案，保证办公区域网络设施的高速、稳定、可靠。
同时，结合无线网络技术，实现办公区域的全面覆盖。

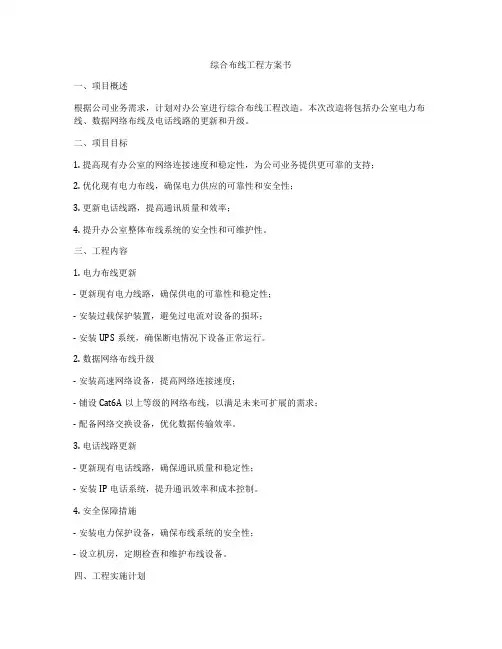

综合布线工程方案书
综合布线工程方案书一、项目概述根据公司业务需求，计划对办公室进行综合布线工程改造。
本次改造将包括办公室电力布线、数据网络布线及电话线路的更新和升级。
二、项目目标1. 提高现有办公室的网络连接速度和稳定性，为公司业务提供更可靠的支持；2. 优化现有电力布线，确保电力供应的可靠性和安全性；3. 更新电话线路，提高通讯质量和效率；4. 提升办公室整体布线系统的安全性和可维护性。
三、工程内容1. 电力布线更新- 更新现有电力线路，确保供电的可靠性和稳定性；- 安装过载保护装置，避免过电流对设备的损坏；- 安装UPS系统，确保断电情况下设备正常运行。
2. 数据网络布线升级- 安装高速网络设备，提高网络连接速度；- 铺设Cat6A以上等级的网络布线，以满足未来可扩展的需求；- 配备网络交换设备，优化数据传输效率。
3. 电话线路更新- 更新现有电话线路，确保通讯质量和稳定性；- 安装IP电话系统，提升通讯效率和成本控制。
4. 安全保障措施- 安装电力保护设备，确保布线系统的安全性；- 设立机房，定期检查和维护布线设备。
四、工程实施计划1. 项目前期准备- 制定详细的工程方案和预算；- 选定合适的供应商和施工队；- 与相关部门协调，确定施工时间和范围。
2. 施工阶段- 安排施工队按照工程方案和时间节点进行施工；- 监督施工过程，确保施工质量和安全。
3. 调试和验收- 对新布线系统进行测试和调试；- 与供应商合作，进行系统验收和备案。
五、质量控制和安全保障1. 选用质保期较长、性能稳定的设备及材料；2. 严格按照工程方案和相关标准进行施工；3. 加强安全意识，确保施工过程中的人员和设备安全；4. 实施工程验收，确保工程质量和安全性。
六、成本预算1. 电力布线更新：100,000元；2. 数据网络布线升级：200,000元；3. 电话线路更新：50,000元；4. 安全保障措施：20,000元。
七、风险分析与应对措施1. 可能出现的延期风险：及时调整施工计划，确保项目进度；2. 设备供应商质量不合格的风险：选择信誉良好的供应商，严格把关设备质量。
综合布线施工方案
综合布线施工方案一、综合布线技术要求1.布线系统分类：根据传输介质的不同，将布线系统分为电力布线系统、通信布线系统、数据布线系统和综合布线系统等。
2.布线系统结构：布线系统由用户设备接入区、水平布线区和垂直布线区组成。
设备接入区是用户设备与布线系统连接的区域；水平布线区是指连接设备接入区和主线区的水平布线；垂直布线区是指连接主线区和机房之间的垂直布线。
3.布线系统标准：按照相关标准和规范进行综合布线设计和施工，确保布线系统的可靠性、稳定性和扩展性。
4.布线系统要求：布线系统的损耗和串扰要低，带宽要宽，安全性要高，施工工艺要规范。
二、综合布线施工步骤1.工程准备阶段：包括施工队伍的组建、工程人员的培训和相关施工材料的采购。
2.布线系统设计：根据建筑物的结构和用户的需求，制定综合布线系统设计方案，并编制相关施工图纸。
3.施工前的准备工作：包括现场勘测和环境预处理，确保施工条件符合要求。
4.安装主线桥架：根据设计要求，在建筑物内安装主线桥架，确保布线系统的结构和位置。
5.安装水平布线：根据设计要求，在主线桥架上安装水平布线，包括电力线路、通信线路和数据线路等。
6.安装设备接入区：根据设计要求，在用户设备接入区域内安装终端设备和配线模块，完成设备与布线系统的连接。
7.安装垂直布线：根据设计要求，在机房和主线桥架之间安装垂直布线，包括电力线路、通信线路和数据线路等。
8.系统测试和调试：对布线系统进行功能测试和性能测试，确保布线系统的正常运行。
9.系统验收和交付：对布线系统进行验收和交付，包括验收测试和使用培训等。
10.施工总结和维护：对综合布线施工过程进行总结，并制定相应的维护计划，保证布线系统的稳定性和可靠性。
三、综合布线施工注意事项1.施工材料的选择：选择符合相关标准和规范要求的施工材料，确保施工质量。
2.施工人员的技能要求：施工人员要具备相应的综合布线施工技能，熟悉施工工艺和操作规程。
3.施工现场的管理：施工现场要进行严格的管理，确保施工过程的安全和规范。
综合布线设计方案三篇
综合布线设计方案三篇篇一：智能大楼综合布线系统设计方案第一章前言由于计算机技术和通信技术的发展和信息社会的召唤，迫使现代建筑观念不得不更新。
各种电话，计算机网络、空调、保安监控、消防等系统，按传统的方法进行布线，使得整个大楼很难管理，也很难适应时代前进的步伐，而且会招来许多的麻烦。
例如:房间里没有必要的信息插座，天花板承受的电缆布线重量过大。
线缆通道过窄，弯道过多，线缆很难通过。
没有安放布线系统的设备空间。
在这种情况下，若需要移动，增加和改变通信电缆时，往往必须在墙上钻孔，铺设新的线缆。
这不但费时费工，而且会破坏大楼的美观和强度。
因此，在设计大楼时，必须十分重视对大楼的各种布线统一规划。
按照国际标准和工业标准，规范化布线。
智能大楼的建设，应注重这些通信基础设施的建设且应与大楼的建筑设计同步进行。
另外还应给这些基础建设留有相应的经费预算。
本方案以智能大楼的基本要求为基础，对布线系统提出总体设计方案。
第二章项目总述1、布线系统需求分析2、设计目标根据智能大楼的建筑分布、环境要求，“定制性”设计本综合布线系统。
系统设计贴切配合用户特点，旨在建立高技术起点、高品质、开放性的建筑群综合布线系统，集成视频、话音、和计算机网络数据通信功能；此外，本系统设计中应结合用户提出的性能价格比、安全性、扩展性的选择考虑。
具体达到下列目标：--标准化的网络系统本设计中各规范，技术指标及产品，均符合国际和工业标准，并可提供多厂牌产品的支持能力。
--系统冗余及强大的扩充性配合技术发展趋势选择国际标准布线方案，兼容目前需求和未来发展，预留足够的扩充能力。
--资源共享通过网络实现各部门，各单位的相互连接，实现资源的共享及外部网络的连接。
--高速的传输速率建立起100MBps的计算机网络并提供通信介质上的622MBps传输潜力，使未来能弹性提升为155M、1000M高速网络，以满足未来网络技术及业务发展的需求。
--完备的网管功能由中心网管工作站，即可充分掌握及管理整个网络的运转状态，易于维护且可保证网络的安全。
综合布线系统实施方案(超级全)
综合布线系统1)系统施工步骤2)系统施工方法及工艺A.信息插座的端接➢信息插座应牢靠地安装在平坦的地方，外面有盖板。
安装在活动地板或地面上的信息插座应固定在接线盒内。
插座面板有直立和水平等形式，接线盒有开启口，应可防尘。
安装在墙体上的插座应高出地面30cm，若地面采用活动地板，应加上活动地板内的净高尺寸。
固定螺钉需拧紧，不应有松动现象。
信息插座应有标签，以颜色、图形、文字表示所接终端设备的类型。
➢信息插座坚固，有标签，以颜色、图形、文字表示终端设备的类型。
接线时注意接线方式，根据不同的终端设备接线有不同标准接线方式，接线要符合设计图纸要求。
B.信息模块的端接➢信息插座分为单孔和双孔，每孔都有一个8位/8路插针。
这种插座的高性能、小尺寸及模块化特点，为设计综合布线提供了便利。
它采用了标明多种不同颜色电缆所连接的终端，保证了快速、准确的安装。
信息模块的端接过程如下：(1)从信息插座底盒孔中将双绞电缆拉出约20～30cm；(2)用环切器或斜口钳从双绞电缆剥除10cm的外护套；(3)取出信息模块，根据模块的色标分别把双绞线的4对线缆压到合适的插槽中；(4)使用打线工具把线缆压入插槽中，并切断伸出的余缆；(5)将制作好的信息模块扣入信息面板，注意模块的上下方向；(6)将装有信息模块的面板放到墙上，用螺钉固定在底盒上；(7)为信息插座标上标签，标明所接终端的类型和序号。
信息插座的端接方法如下页图所示：C.双绞线线缆布放线缆布放的一般要求如下：➢线缆布放前应核对其规格、程式、路由及位置是否与设计规定相符合；➢布放的线缆应平直，不得产生扭绞、打圈等现象，不应受到外力挤压和损伤；➢在布放前，线缆两端应贴有标签，标明起始和终端位置以及信息点的标号，标签书写应清晰、端正和正确；➢信号电缆、电源线、双绞线缆、光缆及建筑物内其他弱电线缆应分离布放。
➢布放线缆应有冗余。
在二级交接间、设备间，双绞电缆预留长度一般为3～6m，工作区为0.3～0.6m，有特殊要求的应按设计要求预留。
综合布线施工方案范本(3篇)
第1篇一、项目概述1. 项目背景随着信息技术的飞速发展，现代建筑对通信系统的需求日益增长。
综合布线系统作为现代建筑中信息传输的基础设施，其质量直接影响到建筑物的信息化水平。
本方案旨在为某建筑物提供一套高效、可靠的综合布线系统，以满足未来信息传输的需求。
2. 项目目标（1）确保综合布线系统的安全、稳定、高效运行；（2）满足各类信息传输需求，包括语音、数据、视频等；（3）便于维护和管理；（4）符合国家相关标准和规范。
二、系统设计1. 系统架构本综合布线系统采用星型拓扑结构，由工作区子系统、水平布线子系统、管理子系统、垂直布线子系统、设备间子系统及建筑群子系统组成。
2. 系统选型（1）线缆：采用六类非屏蔽双绞线（Cat6），满足1000Mbps传输速率；（2）插座：采用RJ45接口，确保信号传输质量；（3）配线架：采用19英寸标准机架，便于管理和维护；（4）跳线：采用6类跳线，确保信号传输的稳定性；（5）设备：选用知名品牌交换机、路由器等网络设备。
三、施工准备1. 施工组织（1）项目经理：负责整个项目的组织、协调和管理工作；（2）施工队伍：由具有丰富经验的电工、网络工程师等组成；（3）材料供应：确保各类材料及时、合格地供应；（4）施工设备：准备必要的施工设备，如线缆剪线机、剥线钳、测线仪等。
2. 施工材料（1）线缆：六类非屏蔽双绞线（Cat6）；（2）插座：RJ45接口；（3）配线架：19英寸标准机架；（4）跳线：6类跳线；（5）设备：交换机、路由器等网络设备。
四、施工步骤1. 工作区子系统施工（1）确定信息点位置，进行点位放样；（2）安装信息模块，连接RJ45接口；（3）进行线缆连接，确保信号传输质量；（4）测试信息点，确保无误。
2. 水平布线子系统施工（1）确定水平布线路径，进行路径放样；（2）敷设线缆，确保线缆平整、无扭曲；（3）连接配线架，进行跳线；（4）测试水平布线，确保无误。
3. 管理子系统施工（1）确定管理区域，进行区域划分；（2）安装配线架，连接水平布线；（3）进行标签标识，便于管理和维护；（4）测试管理子系统，确保无误。
