空调设备安装技术交底
空调设备安装技术交底
第一部分：准备工作
空调设备的安装是一个复杂的过程，需要进行仔细的准备工作。首先，我们需要确定安装空调设备的位置。这个位置应该远离热源、光源、电源等干扰物，并且有足够的空间容纳设备。其次，我们需要检查电源是否符合要求，以确保设备能够正常运行。最后，我们还需要准备好相关的工具和材料，如扳手、螺丝刀、隔音材料等。
第二部分：安装空调设备
在开始安装空调设备之前，我们需要进行一些基础工作。首先，我们需要搭建安全的脚手架，以便于操作。然后，我们需要将空调设备拆解为各个部分，如室内机、室外机、管线等。接下来，我们需要安装室内机并且将其连接好电源线。同时，我们还需要安装室外机并且与室内机进行连接。最后，我们需要安装管线，并且确保管线的安装牢固可靠。
第三部分：电气连接
安装空调设备还需要进行电气连接。首先，我们需要将电源线与空调设备进行连接，确保电源线连接正确且固定。然后，我们还需要连接室内机和室外机的电气线路，以保证设备能够正常运行。同时，我们需要注意使用绝缘胶带将线路进行绝缘处理，以确保安全。最后，我们还需要安装相关的电气保护装置，如断路器和保险丝，以防止电路过载和短路。
第四部分：冷媒管线连接
冷媒管线连接是安装空调设备的关键环节。首先，我们需要通过管线布置图来确定冷媒管线的安装位置和长度。然后，我们需要进行管道切割和连接，使用相关的工具进行焊接和固定。同时，我们还需要进行冷媒充注，确保冷媒的压力和容量符合要求。最后，我们还需要进行冷媒系统的真空抽空和密封处理，以确保系统的正常运行。
第五部分：系统调试
安装空调设备后，我们需要进行系统的调试工作。首先，我们需要使用专业的仪器和设备来测试设备的运行状态和性能。例如，我们可以使用温度计、湿度计、压力计等来测试室内环境的温度、湿度和压力。同时，我们还需要检查设备的各项功能是否正常，如制冷、制热、除湿等。最后，我们还需要进行系统的调整和优化，以提高设备的能效和性能。
第六部分：安全与环保
在安装空调设备过程中，我们还需要注重安全和环保。首先，我们需要确保施工过程中的安全措施得到落实，如佩戴安全帽、手套等，以防止意外伤害。同时，我们还需要合理利用资源，减少材料的浪费，并且进行废弃物的分类和处理。最后，我们还需要关注设备的能效和环保性能，选择符合标准的设备和材料，以减少能源消耗和环境污染。
第七部分：维护和保养
安装空调设备不仅需要注意施工过程，还需要进行日常的维护和保养。首先，我们需要定期清洁设备的滤网和散热器，以保持设备的正常运行和散热效果。同时，我们还需要检查设备的电气连接、冷媒管线等是否松动，及时进行修复和更换。最后，我们还需要定期进行设备的检测和调整，以确保设备的性能和效果始终保持在最佳状态。
第八部分：总结与展望
安装空调设备是一项复杂而重要的工作，需要进行细致的技术交底。通过本文的讲解，我们了解了安装空调设备的基本流程和注意事项。同时，我们还了解了安装空调设备的关键技术和环境要求。未来，随着技术的不断发展和创新，空调设备的安装技术也将不断改进和完善，以满足人们对于舒适和健康居住环境的需求。

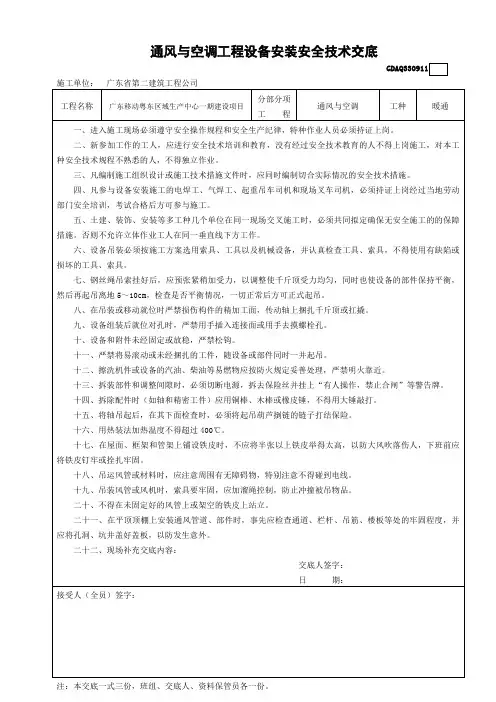

通风与空调工程设备安装安全技术交底
通风与空调工程设备安装安全技术交底
GDAQ330911
施工单位： 广东省第二建筑工程公司
工程名称 广东移动粤东区域生产中心一期建设项目 分部分项
工 程 通风与空调 工种 暖通
一、进入施工现场必须遵守安全操作规程和安全生产纪律，特种作业人员必须持证上岗。
二、新参加工作的工人，应进行安全技术培训和教育，没有经过安全技术教育的人不得上岗施工，对本工种安全技术规程不熟悉的人，不得独立作业。
三、凡编制施工组织设计或施工技术措施文件时，应同时编制切合实际情况的安全技术措施。
四、凡参与设备安装施工的电焊工、气焊工、起重吊车司机和现场叉车司机，必须持证上岗经过当地劳动部门安全培训，考试合格后方可参与施工。
五、土建、装饰、安装等多工种几个单位在同一现场交叉施工时，必须共同拟定确保无安全施工的的保障措施。否则不允许立体作业工人在同一垂直线下方工作。
六、设备吊装必须按施工方案选用索具、工具以及机械设备，并认真检查工具、索具，不得使用有缺陷或损坏的工具、索具。
七、钢丝绳吊索挂好后，应预张紧稍加受力，以调整使千斤顶受力均匀，同时也使设备的部件保持平衡，然后再起吊离地5～10cm，检查是否平衡情况，一切正常后方可正式起吊。
八、在吊装或移动就位时严禁损伤构件的精加工面，传动轴上捆扎千斤顶或扛撬。
九、设备组装后就位对孔时，严禁用手插入连接面或用手去摸螺栓孔。
十、设备和附件未经固定或放稳，严禁松钩。
十一、严禁将易滚动或未经捆扎的工件，随设备或部件同时一并起吊。
十二、擦洗机件或设备的汽油、柴油等易燃物应按防火规定妥善处理，严禁明火靠近。
十三、拆装部件和调整间隙时，必须切断电源，拆去保险丝并挂上“有人操作，禁止合闸”等警告牌。
十四、拆除配件时（如轴和精密工件）应用铜棒、木棒或橡皮锤，不得用大锤敲打。

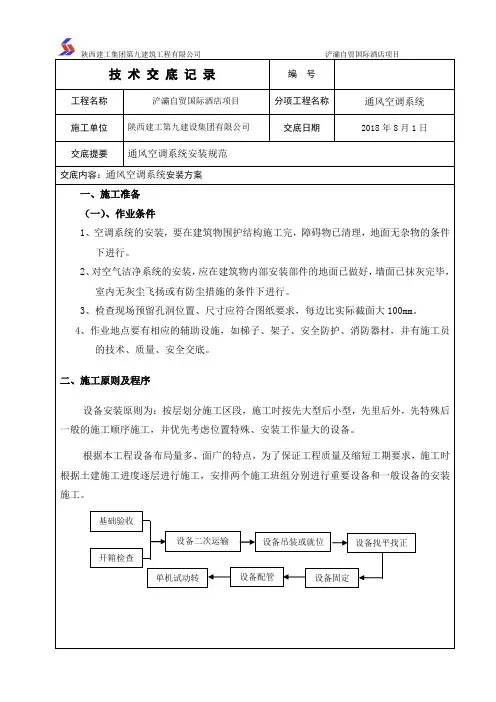

空调系统安装技术交底
陕西建工集团第九建筑工程有限公司 浐灞自贸国际酒店项目
技 术 交 底 记 录 编 号
工程名称 浐灞自贸国际酒店项目 分项工程名称 通风空调系统
施工单位 陕西建工第九建设集团有限公司 交底日期 2018年8月1日
交底提要 通风空调系统安装规范
交底内容：通风空调系统安装方案
一、施工准备
（一）、作业条件
1、空调系统的安装，要在建筑物围护结构施工完，障碍物已清理，地面无杂物的条件下进行。
2、对空气洁净系统的安装，应在建筑物内部安装部件的地面已做好，墙面已抹灰完毕，室内无灰尘飞扬或有防尘措施的条件下进行。
3、检查现场预留孔洞位置、尺寸应符合图纸要求，每边比实际截面大100mm。
4、作业地点要有相应的辅助设施，如梯子、架子、安全防护、消防器材，并有施工员的技术、质量、安全交底。
二、施工原则及程序
设备安装原则为：按层划分施工区段，施工时按先大型后小型，先里后外，先特殊后一般的施工顺序施工，并优先考虑位置特殊、安装工作量大的设备。
根据本工程设备布局量多、面广的特点，为了保证工程质量及缩短工期要求，施工时根据土建施工进度逐层进行施工，安排两个施工班组分别进行重要设备和一般设备的安装施工。
基础验收
开箱检查
设备配管 设备固定 单机试动转 设备找平找正 设备二次运输 设备吊装或就位 陕西建工集团第九建筑工程有限公司 浐灞自贸国际酒店项目
三、设备安装施工方法
1 施工准备
1）准备好有关施工规范及安装技术资料，组织施工人员熟悉图纸，编制好施工方案，并进行技术、安全交底。
2）设备基础要待设备到货且校核其尺寸无误后，及时同土建单位联系配合进行设备基础的施工，按设备要求预留地脚螺栓孔（二次灌浆）
3）布置好贮存库房，放置零、部件、配件及工具等；备齐施工机具、计量检测器具等。计量检测器具必须完备，经检验合格并在有效期内使用。根据设备安装和施工需要，准备好设备运输及吊装机具。
通风空调施工设备安装技术交底
1 / 5
技 术 交 底 记 录
表C2-1 编 号 1Z18HK08C200100002
工程名称 大连市地铁一期工程4标段海事大学站及附属轨行区风水电工程 交底日期 2013.12.13
施工单位 中铁电气化局集团大连地铁
风水电安装四标段项目部 分项工程名称 通风空调施工
交底提要 通风空调设备安装
交底内容：
一、作业范围
车站公共区通风/区间通风系统（大系统）、车站设备和管理用房通风、空调和采暖系统（小系统）、设备管理用房空调水系统（水系统） 。
二、施工依据
1、海事大学站施工总平面图。
2、海事大学站通风空调与采暖工程施工图。
3、《大连地铁工程机电设备(风水电)安装总承包项目四标段》招标文件及合同文件。
4、《大连地铁工程施工现场安全文明施工标准》。
5、《通风与空调工程施工质量验收规范》GB50243-2002。
6、《地下铁道工程施工及验收规范》GB50299-1999·2003年版。
7、相关技术标准图集及验收规范等。
三、风机、空调机组、消声器开箱检查及基础验收
1. 开箱检查
1.1风机检查
（1）按要求检查风机的名称、型号、规格、位号及电机型号、规格等。
（2） 核对叶轮、底座和进出口部位的安装尺寸，要求与设计相符。
（3） 风机进口和出口的方向应与设计相符，叶轮旋转方向符合要求。
（4）风机外露部分各加工面应无锈蚀，转子的叶轮和轴颈、皮带轮等部位应无碰伤和明显变形。
（5） 做好开箱记录，并经施工人员及有关人员签字。
1.2 空调机组检查
（1）按要求检查空调机组的名称、型号、规格、位号及电机型号、规格等。
（2）设备、材料的名称、型号和规格，要求与设计相符。
（3）设备及其零、部件应无缺损、锈蚀、变形。
（4）其他安装时使用的相关材料应符合设计要求，且不得有质量缺陷。
（5）做好开箱记录，并经施工人员及有关人员签字。
1.3 消声器检查
安全技术交底-空调安装
安全技术、分部分项、针对性交底单
工程名称 龚宅别墅室内装修工程 分项工程名称 空调
交底部位 室内主、副楼 施工班组 空调安装工
交底内容：
1、各工种的工人必须熟悉和遵守本工种的安全操作规程。凡未受过安全几首教育的施工人员不得参加施工。
2、多个单位在同一现场施工时，必须共同拟定确保安全施工的措施。否则不许工人在同一垂直线下方工作。
3、进入施工现场应穿戴好必要的防护用品。工作服应做到三紧。
4、在屋面、框架和管架上铺设铁皮时，不应将半张以上铁皮举得太高，以防止大风吹落伤人，下班前应将铁皮钉牢或栓扎牢固。
5、吊运风管或材料是，应注意周围有无障碍物，特别注意不得碰到电线。
6、吊装风管或风机时，应加溜绳稳住，防止冲撞吊装设备及被吊装物品。
7、风管、部件或设备未经稳固，严禁脱钩。
8、悬吊的风管应在适当位置设置防止摆动的固定支架。
9、在平顶顶棚上安装通风道、部件时，事先检查通道、栏杆、吊筋、楼板等处的牢固程度，并应将孔洞、深坑盖好盖板，以防发生意外。
10、起吊风管、部件或设备前应认真检查工具、索具’不得使用有缺陷或损坏的工具、索具。
11、吊装风管所用的索具要牢固，吊装时应加溜绳稳住，与电线应保持安全距离。
12、高空临边作业必须系好安全带。
13、凡是从事设备安装工作的人员应执行国家、行业有关安全技术规程。
14、新参加工作的工人，应进行安全技术培训和教育，没有经过安全技术教育的人不得上岗施工，对本工种安全技术规程不熟悉的人，不得独立作业。
15、凡编制施工组织设计或施工技术措施文件时，应同时编制切合实际情况的安全技术措施。
16、凡参与设备安装施工的电焊工、气焊工、起重吊车司机和现场叉车司机、必须经过当地劳动部门安全培训，考试合格后方可参与施工。
17、设备吊装必须按施工方案规定选用索具、工具以及机械设备。
18、设备组装或就位对孔时，严禁用手插入连接面或用手去摸螺丝孔。

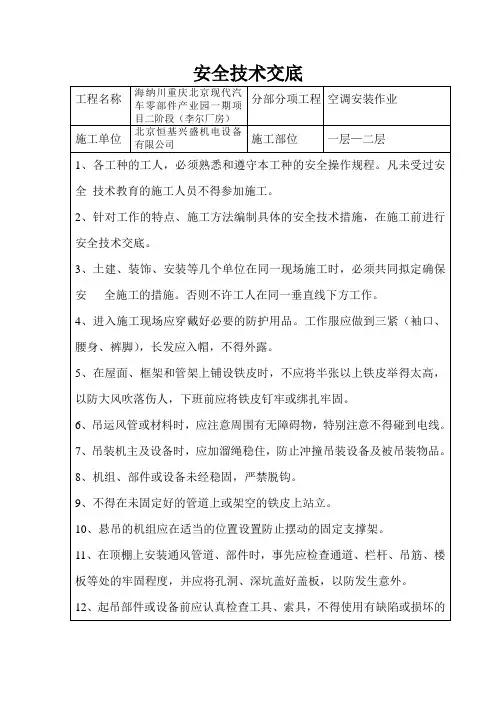

空调安装安全技术交底
安全技术交底
工程名称 海纳川重庆北京现代汽车零部件产业园一期项目二阶段（李尔厂房） 分部分项工程 空调安装作业
施工单位 北京恒基兴盛机电设备有限公司 施工部位 一层—二层
1、各工种的工人，必须熟悉和遵守本工种的安全操作规程。凡未受过安全 技术教育的施工人员不得参加施工。
2、针对工作的特点、施工方法编制具体的安全技术措施，在施工前进行安全技术交底。
3、土建、装饰、安装等几个单位在同一现场施工时，必须共同拟定确保安 全施工的措施。否则不许工人在同一垂直线下方工作。
4、进入施工现场应穿戴好必要的防护用品。工作服应做到三紧（袖口、腰身、裤脚），长发应入帽，不得外露。
5、在屋面、框架和管架上铺设铁皮时，不应将半张以上铁皮举得太高，以防大风吹落伤人，下班前应将铁皮钉牢或绑扎牢固。
6、吊运风管或材料时，应注意周围有无障碍物，特别注意不得碰到电线。
7、吊装机主及设备时，应加溜绳稳住，防止冲撞吊装设备及被吊装物品。
8、机组、部件或设备未经稳固，严禁脱钩。
9、不得在未固定好的管道上或架空的铁皮上站立。
10、悬吊的机组应在适当的位置设置防止摆动的固定支撑架。
11、在顶棚上安装通风管道、部件时，事先应检查通道、栏杆、吊筋、楼板等处的牢固程度，并应将孔洞、深坑盖好盖板，以防发生意外。
12、起吊部件或设备前应认真检查工具、索具，不得使用有缺陷或损坏的工具。
13、吊装设备所用的索具要牢固，吊装时应加溜绳稳住，与电线应保持安全距离。
交底人 安全员 施工员
专业监理工程师 交底日期 2010年 月 日
接受交底人签字
通风与空调工程设备安装安全技术交底 2
通风与空调工程设备安装安全技术交底
工程名称：
施工单位 建设单位
分项工程名称 作业部位
交底部门 交底人 施工期限 年 月 日 至 年 月 日
接受交底班组或员工签名：
交底内容：
1．凡是从事设备安装工作的人员应执行国家、行业有关安全技术规程。
2．新参加工作的工人，应进行安全技术培训和教育，没有经过安全技术教育的人不得上岗施工，对本工种安全技术规程不熟悉的人，不得独立作业。
3．凡编制施工组织设计或施工技术措施文件时，应同时编制切合实际情况的安全技术措施。
4．凡参与设备安装施工的电焊工、气焊工、起重吊车司机和现场叉车司机，必须经过当地劳动部门安全培训，考试合格后方可参与施工。
5．土建、装饰、安装等几个单位在同一现场施工时，必须共同拟定确保安全施工的措施。否则不许工人在同一垂直线下方工作。
6．设备吊装必须按施工方案规定选用索具、工具以及机械设备。
7．吊点应按技术资料指定部位，如无据可查，应使吊点设在质心以上且不得损坏设备。
8．钢丝绳吊索挂好后，应稍加受力，以调整使千斤受力均匀，同时也使设备的部件保持平衡，然后再起吊离地5～10cm，检查是否平衡，一切正常后方可正式起吊。
9．严禁在精加工面，传动轴上捆扎千斤或扛撬。
10．设备组装或就位对孔时，严禁用手插入连接面或用手去摸螺丝孔。
11．设备和附件未经固定或放稳，严禁松钩。
12．严禁易滚动或未经捆扎的工件，随设备或部件一并起吊。
13．擦洗机件或设备的汽油、柴油等易燃物应按防火规定妥善处理，严禁明火靠近。
14．拆装部件或调整间隙时，必须切断电源，拆去保险丝并挂上“有人操作，禁止合闸”等警告牌。
15．拆装配件时（如轴和精密工件）应用铜棒、木棒或橡皮锤，不得用大锤敲打。
16．将轴吊起后，在其下面检查时，必须将倒链的链子打结保险。
17．用热装法加热温度不得超过400℃。
补充作业指导内容：
通风空调设备安装施工技术交底
第 1 页 共 8 页 通风空调设备安装施工技术交底
施工单位名称 单位工程名称
施工工序 通风空调设备安装 施工内容 通风与空调工程施工
技术交底内容
1、施工准备
（1）机具仪表准备：卷扬机、倒链、冲击钻、汽车吊、手电钻、扳手、麻绳、钢丝绳、卡环、钢丝绳夹、手压泵、钢丝钳、撬棍、角尺、钢直尺、卷尺、水平尺、水平仪、百分表、千分尺、塞尺、线坠、水准仪、经纬仪等。
（2）现场条件
①土建主体施工完毕、设备基础及预埋件的强度达到安装条件。
②安装前检查现场，应具备足够的运输空间及场地。应清理干净设备安装地点，要求无影响设备安装的障碍物及其他管道、设备设施等。
③设备和主、辅材料已运至现场，安装所需机具已准备齐全，且有安装前检测用的场地、水源和电源。
2、施工工艺
（1）工艺流程
设备基础验收→设备开箱检查→设备运输及转运→设备安装→检查验收
（2）设备基础验收、放线
①设备安装前应根据设计图纸、产品说明书或设备实物，对设备基础进行全第 2 页 共 8 页 面检查，坐标、标高及尺寸应符合设备安装要求。
②设备基础的位置、几何尺寸和混凝土强度、质量应符合设计规定，应有监理单位和安装单位的相关验收资料。设备基础表面和地脚螺栓预留孔中的杂物、积水等应清除干净；预埋地脚螺栓的螺纹和螺母应保护完好。
③设备安装前应在基础表面铲出麻面，以使二次浇筑的混凝土或水泥能与基础紧密结合；放置垫铁部位的表面应凿平。
④设备就位前，按施工图和建筑物的轴线或边缘线及标高线，划出安装基准线；确定设备找正、调平的定位基准面、线或点。
（3）设备开箱检查验收
A.风机开箱检查验收
①设备开箱检查验收应在设备供货商代表、业主代表、监理工程师和设备安装施工单位验收人员共同参与的情况下进行，如有缺损、锈蚀严重或与设计要求不符，应及时要求设备供货商进行设备更换。
②设备开箱检查前应检查箱号、箱数及包装情况，包装有无损坏和受潮。
③设备开箱后应根据设计图纸、设备装箱单，认真核对设备名称、型号、机号、传动方式；叶轮、机壳和其他部位的主要尺寸；叶轮旋转方向和进出风口的位置、方向等是否符合设计要求，做好检查记录。
通风与空调工程设备安装安全技术交底 3
通风与空调工程设备安装安全技术交底
GDAQ330911
施工单位：深圳市华泰消防工程有限公司宝安分公司
工程名称 东方巴黎 分部分项
工 程 消防工程 工种 通风
一、进入施工现场必须遵守安全操作规程和安全生产纪律，特种作业人员必须持证上岗。
二、新参加工作的工人，应进行安全技术培训和教育，没有经过安全技术教育的人不得上岗施工，对本工种安全技术规程不熟悉的人，不得独立作业。
三、凡编制施工组织设计或施工技术措施文件时，应同时编制切合实际情况的安全技术措施。
四、凡参与设备安装施工的电焊工、气焊工、起重吊车司机和现场叉车司机，必须持证上岗经过当地劳动部门安全培训，考试合格后方可参与施工。
五、土建、装饰、安装等多工种几个单位在同一现场交叉施工时，必须共同拟定确保无安全施工的的保障措施。否则不允许立体作业工人在同一垂直线下方工作。
六、设备吊装必须按施工方案选用索具、工具以及机械设备，并认真检查工具、索具，不得使用有缺陷或损坏的工具、索具。
七、钢丝绳吊索挂好后，应预张紧稍加受力，以调整使千斤顶受力均匀，同时也使设备的部件保持平衡，然后再起吊离地5～10cm，检查是否平衡情况，一切正常后方可正式起吊。
八、在吊装或移动就位时严禁损伤构件的精加工面，传动轴上捆扎千斤顶或扛撬。
九、设备组装后就位对孔时，严禁用手插入连接面或用手去摸螺栓孔。
十、设备和附件未经固定或放稳，严禁松钩。
十一、严禁将易滚动或未经捆扎的工件，随设备或部件同时一并起吊。
十二、擦洗机件或设备的汽油、柴油等易燃物应按防火规定妥善处理，严禁明火靠近。
十三、拆装部件和调整间隙时，必须切断电源，拆去保险丝并挂上“有人操作，禁止合闸”等警告牌。
通风空调设备安装技术(安全)交底记录
分项工程技术（安全）交底记录
编号：TF-00X
建设单位名称
工程名称
分项工程名称 通风空调设备安装 交底部位
施工单位名称 XX项目部
工 种 交 底 时 间
1、所依据的技术文件及标准规范：
1.1《建筑工程施工质量验收统一标准》GB50300-2001
1.2《通风与空调工程施工质量验收规范》 GB50242-2002
1.3施工图纸、图号、出图时间等
2、施工准备：
2.1材料要求
2.1.1 通风、空调的风机安装所使用的主要材料，成品或半成品应有出厂合格证或质量鉴定文件。
2.1.2 风机开箱检查皮带轮、皮带、电机滑轨及地脚螺栓是否齐备，符合设计要求。有无缺损等情况。
2.1.3 应按设备清单核对叶轮、机壳和其他部位的主要尺寸，检查进、出风口的位臵方向是否符合设计要求，并做好检查记录。
2.2主要施工机具及测量工具
2.2.1主要施工机具：电锤、管钳、套筒扳手、梅花扳手、活扳、铁锤、电气焊设备等。
2.2.2测量工具：钢直尺、水平尺、钢卷尺、角尺、U形压力计等。
3、作业条件：
3.1 设计图纸、技术文件齐全，施工程序清楚。
3.2 施工准备工作完成，材料设备送至现场。
3.3 设备及附件的名称、规格、数量、各接口位臵与图纸相符。
4、操作工艺：
4.1 设备的搬运
4.1.1 施工前熟悉施工现场设备布臵平面图，了解现场设备安装位臵和方向。
4.1.2 搬运前对设备进行外观检查，发现有缺陷时，及时向现场负责人报告。
4.1.3 设备在搬运时，须铺设木板或枕木，以保护混凝土地面和改善其受力状况。枕木与枕木的间距须与设备的宽度一致，枕木的接口须交叉，放臵平稳且无摇晃感。
4.1.4 放臵滚杠时须考虑托运设备的运动方向，滚杠的间距保持500～600mm为宜，确保设备底座不变形。
空调冷媒管安装技术交底
1 冷煤管道安装技术交底
空调冷媒管道安装步骤：①支架制作、安装；②按图纸要求配管；③焊接；④管道吹净、清洁；⑤试漏；⑥干燥。
1、配管原则：干燥、清洁、气密性。
2、干燥：安装前铜管内禁止水分进入，配管要吹净和真空干燥。
3、清洁：一是施工时应注意管内清理。二是焊接时采用氮气管内保护焊，避免铜管内壁产生氧化，最后对铜管吹净。
4、气密性：保证焊接质量和喇叭口连结的制作质量，最后通过高压氮气保压气密性试验保证气密质量。
5、氮气保护焊工艺：根据格力空调铜管焊接工艺要求，铜管焊接时将低压氮气冲入铜管内，同时进行管外钎焊，完全保证管内壁不产生氧化。
6、管内密封法：为防止水分、赃物、灰尘等杂质进入铜管，冷媒管头要包扎严密，并用封堵堵好。
7、冷媒管吹净：冷媒管吹净是清洁铜管内部的最好方法。方法是：将所有室内机用盲塞堵好保留。轮流每一台室内机接口作为排污口，用绝缘材料抵住管口，将氮气瓶压力调至5公斤并向管内充气，直至管口抵不住时快速释放绝缘物，赃物和水分将随氮气一同排出。轮流对每一台室内机进行如上操作，并对液管和气管分别进行操作。
8、冷媒管钎焊：
焊工应持证上岗；
每天都要开具动火证，安排专人看火，并且要有灭火器材；
焊接设备准备完好，铜管切口表面平整无毛刺、凹凸等缺陷，允许偏差位为管径的1%。
冷媒管焊接温度为720-820度，采用磷铜银焊条对焊口进行满焊。前焊工作宜向下或水平侧向焊接，尽可能避免仰，接头的分支口应保持水平。
冷媒管不能用金属托架直接架劲，应在自然状态下通过保温层托住铜管，以防冷桥产生。
9、冷媒管弯曲：直径小于19mm的铜管一律采用现场煨制，热弯或冷弯应采用弯制工具（折弯器）椭圆率不应大于8%，并列安装配管其弯曲半径应向铜，间距、坡向、倾斜度应一致，直径大于25mm的铜管应采用冲压弯头。
扩口连接：铜管与室内机的连接应采用喇叭口连接。注意喇叭口的扩充质量，铜管直径mm 喇叭口直径mm
