钢管桩施工技术交底
钢管桩施工安全技术交底
钢管桩施工安全技术交底技术交底记录交底类别：钢管桩施工安全技术交底交底内容及要求：1.钢管桩施工安全技术交底2.严格执行交底主要内容：交底人：副经理日期：复核人：安质部日期：接收人：物机部日期：工经部：架子队长日期：施工班组日期：钢管桩施工安全技术交底一、施工概况本工程基坑围护桩分为两种：站房内柱基础位置设超前钢管桩，桩基之间设人工挖孔桩。
钢管桩共计138根，桩径219mm，单排钢管桩桩长为5.23-8.4m，双排钢管桩桩长为9.01m，桩间距500mm，排距300mm。
钢管桩施工前需先破除既有结构侧墙。
二、施工准备1.现场准备钢管桩施工前，需提前对既有机构进行拆除。
分层破除既有通道敞口段侧墙，同时对承台侧土体进行放坡，达到设计位置。
2.机械及材料准备潜孔钻1台，灰浆搅拌机1台，注浆泵1台，注浆管，橡胶水管，电缆，P.Ο42.5水泥，Ф219mm*16mm无缝钢管。
三、施工工艺流程既有设施拆除→ 注浆钢管制作→ 测量定位→ 钻孔机就位并钻孔→ 清孔→ 下放钢管→ 注浆机安装→ 拌制水泥浆→ 高压注浆四、施工方法1.既有设施拆除根据设计要求定出桩位，在确定地下无障碍物时安装钻机进行成孔作业。
后弃土集中存放，XXX开挖时同步外运至施工区域外。
2.注浆钢管制作根据设计图纸要求进行下料。
3.测量定位根据设计进行测量定位，根据设计的孔洞直径、间距、排距使用筷子或焊条打入地下进行定位。
4.钻孔机就位并钻孔将钻孔机安放在指定位置，安放水平，防止倾斜。
将钻杆抬至钻机旁，启动钻机，慢慢钻进；每进深2m，需要接一次钻杆，直至得到设计有效深度。
钻至设计有效深度并进行报检，现场技术员根据设计图纸及规范检验合格后及时和现场监理报检进行下一步施工。
5.清孔在注水泥砂浆前，要对桩孔进行清孔，要求孔底沉渣厚度不大于50mm。
6.下放钢管待孔清洗后及时在孔内安装预先制作好的钢管，钢管上套100mmPVC管露出地面200mm，便于接入注浆管。
钢管桩技术交底
钢管桩技术交底5）钻孔机就位钻孔：将钻孔机就位，根据设计要求进行孔深、孔径的钻掘作业。
6）注浆机安装：将注浆机安装在钻孔机旁，与钻孔机XXX，进行注浆作业。
7）安装下放钢管：将下放钢管根据孔洞位置和深度下放至孔内。
8）安装注浆管：将注浆管安装在下放钢管内，与注浆机XXX，进行注浆作业。
9）拌制水泥浆：按照设计要求配制水泥浆。
10）注水泥浆至上口翻浆：将水泥浆注入注浆管内，直至上口翻浆，完成钢管桩施工。
审核人：__________ 交底人：__________ 接受交底人：__________注：本交底记录应由交底单位填写，保存至施工完毕，作为技术交底的重要依据。
针对具体施工情况，机械设备、材料及人员准备可根据现场实际情况进行随时调整，以满足工程需要。
1.就位钻孔：将钻孔机放置在指定位置，确保水平并避免倾斜，钻至设计深度。
2.注浆机安装：在现场指定位置固定注浆机，将电源接入指定的配电箱，将拌制好的水泥浆放入灰槽中，然后使用注浆机进行注浆。
3.安装下放钢管：在孔内及时安装预先制作好的钢管，使其露出地面300mm，以便接入注浆管。
4.安装注浆管：在细石填充完成后，立即进行注浆，将注浆管从注浆机接入，插入注浆孔底部。
5.拌制水泥浆：使用专用机械拌制水泥浆，将水灰比控制在0.5左右，将拌制好的水泥浆放入注浆灰槽中。
6.注入水泥浆：将注浆水泥水灰比控制在0.5左右，注浆后暂不拔管，直到水泥浆从管外流出为止，然后再拔出注浆管。
7.每根桩注浆结束后，注浆管需保持压力3分钟，等压力消散后再拔出注浆管，这样既有利于注浆效果和保证桩身质量，也避免了压力过高造成安全事故。
8.该操作由交底单位填写，交底单位和接受交底单位应保存记录。
钢管桩技术交底
鲁JJ—005
工程名称
福麟海景丽园项目二期工程
施工单位
青岛城建集团有限公司
交底部位
基坑支护
工序名称
钢管桩
交底内容：
一、设计参数：
本工程钢管桩采用风动潜孔钻机进行钢管桩施工，钢管桩采用5mm厚的Q235无缝钢管，分108、146两种直径，桩中间距800-1000mm，桩位偏差100mm，桩身垂直度偏差不大于1％，注浆水灰比0.5。
（12）注水泥浆：注浆管需装设压力表，注浆压力为0.2~0.5Mpa，水灰比控制在0.5～0.7之间，注浆后暂不拔管，直至水泥浆从管外流出为止，拔出注浆管，密封钢管端部，加压数分钟，待水泥浆再次从钢管外流出为止。
（13）多次补将注浆：若一次注浆难以得到冲盈系数要求，需要多次间隙补浆，直至细石填充中翻浆为止。
（14）严格控制桩顶桩底标高。一般在钢管上口焊接一根钢筋，钢筋直径为20，长度为0.5m，来避免钢管下落，或在钢管顶面侧面割孔，穿入钢筋固定。
五、施工安全措施
1、钢管桩施工之前，对每个班组进行技术交底和安全交底，使每个工人都牢固树立质量和安全意识。
2、注浆时注浆管不得弯折缠绕，时刻注意压力表，以免压力过高管炸伤人。
3、现场插拔注浆管人员配带防护眼睛，以免浆液溅入眼中。
4、现场电器设备要有防漏电措施，非电工不得安装、操作电器设备。
5、水泥、砂和碎石等细颗粒散体材料，应遮盖存放，运输时必须覆盖，不得沿途遗撒，防止扬尘。
项目（专业）技术负责人
交底人
接受人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。山东省建设工程质量监督总站监制
交底部位
基坑支护
工序名称
钢管桩
平整场地---注浆钢管制作---测量放线---孔距定位----钻孔机就位钻孔---提钻---注浆机安装---安装下放钢管---安装注浆管----拌制水泥浆---注水泥浆至上口翻浆
钢管桩安全技术交底
钢管桩安全技术交底.txt钢管桩安全技术交底1. 背景钢管桩广泛用于基础工程中，其安全使用对工程质量至关重要。
为了确保钢管桩的安全使用，本文档对钢管桩的安全技术进行交底。
2. 安全要求在使用钢管桩过程中，需要满足以下安全要求：- 确保施工人员具备相关的操作技术和安全意识，必要时进行培训和教育。
- 钢管桩的质量要符合相关标准和规范要求。
- 在进行施工前，需要进行场地勘察和工程设计，确保钢管桩能够安全承受设计荷载。
- 钢管桩的施工必须按照相关的施工规范进行，确保施工质量和工程安全。
- 施工过程中，要加强现场监督和管理，确保施工过程的安全性。
3. 安全措施为了保证钢管桩的安全使用，需要采取以下安全措施：- 钢管桩施工前需要进行充分的准备工作，包括清理施工区域、确保土质稳定等。
- 在钢管桩施工过程中，要保持施工区域的通风畅通，避免有害气体积聚。
- 使用合适的工具和设备进行施工，确保施工质量和工作安全。
- 施工现场要设置警示标志，提醒他人注意施工区域，避免发生意外。
- 定期对钢管桩进行检查和维护，及时修复和更换有问题的部件。
- 关注气候变化和自然灾害，及时采取应对措施，保证钢管桩的安全性。
4. 风险和应对钢管桩在使用过程中可能存在以下风险：- 钢管桩变形或破损可能导致结构不稳定，需要及时修复和加固。
- 施工过程中可能发生坍塌或坍陷等意外情况，需要加强施工管理和安全控制。
- 钢管桩周围环境的变化可能导致桩身周围土质松动，需要采取相应的加固措施。
- 钢管桩使用寿命结束后，可能需要进行更换或拆除。
为了应对这些风险，需要加强安全管理，定期进行检查和维护，以及严格按照相关规范进行施工和使用。
5. 总结钢管桩的安全使用是保证基础工程质量和工程安全的重要环节。
本文档对钢管桩的安全技术进行了交底，强调了安全要求和安全措施，并提及了可能存在的风险和应对措施。
通过加强安全管理和规范施工，可以确保钢管桩的安全使用。

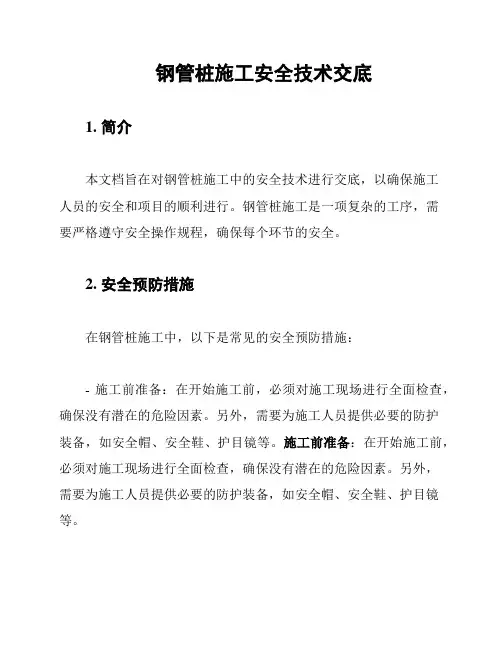

钢管桩施工安全技术交底
钢管桩施工安全技术交底1. 简介本文档旨在对钢管桩施工中的安全技术进行交底，以确保施工人员的安全和项目的顺利进行。
钢管桩施工是一项复杂的工序，需要严格遵守安全操作规程，确保每个环节的安全。
2. 安全预防措施在钢管桩施工中，以下是常见的安全预防措施：- 施工前准备：在开始施工前，必须对施工现场进行全面检查，确保没有潜在的危险因素。
另外，需要为施工人员提供必要的防护装备，如安全帽、安全鞋、护目镜等。
施工前准备：在开始施工前，必须对施工现场进行全面检查，确保没有潜在的危险因素。
另外，需要为施工人员提供必要的防护装备，如安全帽、安全鞋、护目镜等。
- 施工期间的安全要求：在施工期间，必须严格按照操作规程进行施工。
任何违反操作规程的行为都是不允许的，以免造成安全事故。
此外，施工现场应设置明显的警示标志，确保施工人员能够清晰辨识危险区域。
施工期间的安全要求：在施工期间，必须严格按照操作规程进行施工。
任何违反操作规程的行为都是不允许的，以免造成安全事故。
此外，施工现场应设置明显的警示标志，确保施工人员能够清晰辨识危险区域。
- 应急预案和救援措施：在钢管桩施工过程中，应制定详细的应急预案，并确保施工人员熟悉和遵守。
同时，施工现场应配备必要的救援设备和人员，以应对突发情况。
应急预案和救援措施：在钢管桩施工过程中，应制定详细的应急预案，并确保施工人员熟悉和遵守。
同时，施工现场应配备必要的救援设备和人员，以应对突发情况。
- 现场管理和监督：施工现场应有专人负责管理和监督施工过程，确保操作规程的执行和安全预防措施的有效性。
同时，应及时记录和报告任何安全事故或不安全行为，并采取必要的纠正措施。
现场管理和监督：施工现场应有专人负责管理和监督施工过程，确保操作规程的执行和安全预防措施的有效性。
同时，应及时记录和报告任何安全事故或不安全行为，并采取必要的纠正措施。
3. 安全培训与监督为确保施工人员的安全意识和技能，我们将根据实际情况进行安全培训和监督，包括但不限于以下内容：- 安全培训：对施工人员进行钢管桩施工安全操作的培训，讲解操作规程和注意事项，以及适当使用个人防护装备等。
微型钢管桩技术交底
（4）孔距定位：根据设计的孔洞直径、间距、排距使用焊条打入地下进行定位；
（6）就位钻孔：将钻孔机安放在指定位置，安放水平，防止倾斜，钻至设计有效深度。要求成孔直径不小于160mm，垂直度偏差不大于1%，孔口上方无泥浆堆积，以保证清孔彻底。
三、施工技术要点：
（1）平整场地；根据设计要求放出基坑边线及定出桩位，在确定地下无障碍物时开挖泥浆坑放水准备；安装钻机进行成孔作业；待施工完毕后泥浆集中堆放，土方开挖时同步外运至施工区域外。
（2）注浆钢管制作焊接：根据施工图纸要求的深度进行下料。焊接时注意焊缝饱满，且接口处采用二级钢筋或钢板进行加强焊。
3、现场插拔注浆管人员配带防护眼睛，以免浆液溅入眼中。
4、现场电器设备要有防漏电措施，非电工不得安装、操作电器设备。
5、水泥、砂和碎石等细颗粒散体材料，应遮盖存放，运输时必须覆盖，不得沿途遗撒，防止
扬尘。
技术负责人：
交底人：
接受人：
表C2-1
工程名称
保利东漖项目M地块住宅楼）
交底日期
2014-3-1
施工单位
广东电白建设集团有限公司
分项工程名称
基坑支护
交底提要
微型钢管桩施工安全措施
交底内容：
四、施工安全措施
1、钢管桩施工之前，对班组进行技术交底和安全交底，使每个工人都牢固树立质量和
安全意识。
2、注浆时注浆管不得弯折缠绕，时刻注意压力表，以免压力过高管炸伤人。
技术准备：Ф130-3.5钢管，钢管桩成孔孔径160mm，桩长及桩间距按《保利东漖项目一期M地
基坑支护设计施工图》及相关变更图纸中各施工段图纸要求长度及间距施工。
钢管桩技术交底(实用型)
钢管桩施工技术交底一、成孔工艺1、采用YGL—135型锚杆钻机成孔，成孔直径172mm，尽量采用干成孔；若不能干成孔则采用水钻成孔，钻孔需注意垂直度的控制，偏差不超过孔深的1%；2、设计钢管桩长度为9m，需预留0.2m锚入钢管桩顶连系梁，成孔实际深度为8.8m，为确保钢管桩能准确下放到位，成孔建议深度为9.3m，在钢管顶下0.2m处两边各焊接一根HRB400—14钢筋横担长0.3m，确保钢管桩顶锚入连系梁0.2m，成孔后应复核孔顶标高，确保管顶标高的准确性；3、若成孔采用水钻，需合理规划清水池的位置，尽量做到循环利用，水泵电线需架空处理，提前制作一些架线的支架。
二、钢管桩制作及安放1、钢管桩采用Φ140*4.5*9m长无缝钢管，制作时自钢管底往上0.5m处开始钻眼，花眼直径为5mm（采用电钻钻眼若电钻慢和监理沟通是否可以采用电焊烧孔），同一高度上3个孔成120°布置，纵向间距按0.8m布置，总共需钻11组孔，累计33个孔，制作完成后钢管顶底各剩0.5m属于未钻孔区域；2、为便于钢管的下放及确保钢管桩在下放的过程中没有淤泥进入管内，将管底焊接成锥形，锥形高度0.2m；3、钢管桩安放时采用挖机或钻机自身的滑动履带辅助安放，安放时需注意入孔的垂直度及最终管顶的标高。
三、注浆1、钢管桩注浆体设计采用M20水泥净浆，建议在成孔安放完成后在钢管桩孔壁四周填充喷锚用中粗砂，管内放入一根Φ25PE管到管底，放入注浆管后及时注浆（因采用水钻成孔孔内存有泥浆水，故孔内不再填充中粗砂），采用BW—150型注浆泵注浆，注浆压力为0.3—0.5MPa，注浆完成的标准为孔口返出新鲜的水泥浆液，注浆完成后将注浆管拔出，重复利用至下一个孔；注浆施工前，需提前找实验室出具M20水泥浆的报告，拟采用南方po42.5水泥作为配置水泥浆的原材料。
2、由于水泥浆具备收缩性，孔口浆液面下降较多时需进行补浆（原则下降超过0.1m的需补浆）。
钢管桩施工技术交底
技术交底
工程名称西山里隧道施工班组开挖班、二衬班
分项工程钢管桩技术交底施工图号隧施
07002，07072—07074
技术交底内容：
一、技术交底范围
本交底适用于蒙华铁路白城隧道DK209+393-DK209+604。
二、交底内容
1、钢管桩施工参数
1）钢管桩采用Φ89钢管，d=5mm,
2）钢管桩平面间距1m×1m梅花型布置。
3）钢管桩长度：6m。
4) 注浆采用普通纯水泥浆，水灰比0。
5:1—2：1,注浆压力0。
5-1。
5MPa。
2、钢管桩施工参数
2．1 钢管桩注浆施工工艺流程 钢管桩注浆施工工艺流程见图1.
图1 钢管桩注浆施工工艺流程
2．2 钢管桩施工主要施工设备
钢管桩施工主要机具设备:本隧道采用的是HGY 一1500型钻 机进行钻孔，孔径110mm ，采用KBY —50／70注浆机进行注浆. 2．3 钢管桩注浆加固施工方法
1)测量布孔。
在隧底初期支护施作完成后，进行钢管桩施工。
根据设计要求，测量孔位边墙范围按1 m 间距交错布置(如图2所示）。
1
1
1
?
0,089
附表：
技术交底签收表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术交底
技术交底内容：
一、技术交底范围
本交底适用于蒙华铁路白城隧道DK209+393-DK209+604。
二、交底内容
1、钢管桩施工参数
1）钢管桩采用Φ89钢管，d=5mm,
2）钢管桩平面间距1m×1m梅花型布置。
3）钢管桩长度：6m。
4) 注浆采用普通纯水泥浆，水灰比0.5：1-2：1，注浆压力0.5-1.5MPa。
2、钢管桩施工参数
2．1 钢管桩注浆施工工艺流程
钢管桩注浆施工工艺流程见图1。
图1 钢管桩注浆施工工艺流程
2．2 钢管桩施工主要施工设备
钢管桩施工主要机具设备：本隧道采用的是HGY 一1500型钻 机进行钻孔，孔径110mm ，采用KBY-50／70注浆机进行注浆。
2．3 钢管桩注浆加固施工方法
1)测量布孔。
在隧底初期支护施作完成后，进行钢管桩施工。
根据设计要求，测量孔位边墙范围按1 m 间距交错布置(如图2所示)。
图2 测量孔位布置图
2)钻机就位。
钻机应就位在稳固的地基之上，就位时应使钻机底部平整，支撑牢固，以确保钻孔时不产生下沉、摆动及偏移等现象。
钻孔时可采用多台钻机同时钻孔，就位时应避免钻
11
1
?
0,089
附表：
技术交底签收表。
