电子元器件的封装尺寸
封装尺寸
0805封装尺寸/0402封装尺寸/0603封装尺寸/1206封装尺寸(转载）电子元器件2010-09-08 21:21:48 阅读656 评论0 字号：大中小订阅封装尺寸与功率关系：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W封装尺寸与封装的对应关系0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm贴片电阻电容常见封装有9种（电容指无级贴片），有英制和公制两种表示方式。
英制表示方法是采用4位数字表示的EIA(美国电子工业协会)代码，前两位表示电阻或电容长度，后两位表示宽度，以英寸为单位。
我们常说的0805封装就是指英制代码。
实际上公制很少用到，公制代码也由4位数字表示，其单位为毫米，与英制类似。
封装尺寸规格对应关系如下表：封装尺寸与功率有关通常如下：关于电容的封装除了上面的贴片封装外，对无极性电容，其封装模型还有RAD类型，例如“RAD-0.1”“RAD-0.2”等，后缀数字表示封装模型中两个焊盘间的距离，单位为英寸。
有极的电解电容的封装模型为RB类型，例如从“RB-.2/.4”到“RB-.5/.10”，其后缀的第一个数字表示封装模型中两个焊盘间的距离，第二个数字表示电容外形的尺寸，单位为也是英寸。
电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
贴片电感封装尺寸
贴片电感封装尺寸一、引言贴片电感是一种常见的电子元器件，在各种电路中都有广泛的应用。
它具有体积小、重量轻、性能稳定等优点，因此在现代电子产品中得到了广泛的应用。
而贴片电感的封装尺寸则是影响其性能和应用范围的重要因素之一。
二、贴片电感封装类型根据不同的封装方式，贴片电感可以分为以下几种类型：1. 0603型：长1.6mm，宽0.8mm，高0.8mm；2. 0805型：长2.0mm，宽1.25mm，高0.8mm；3. 1206型：长3.2mm，宽1.6mm，高1.0mm；4. 1210型：长3.2mm，宽2.5mm，高1.5mm；5. 1812型：长4.5mm，宽3.2mm，高1.8mm。
三、封装尺寸对性能的影响贴片电感的封装尺寸对其性能有着直接的影响。
一般来说，体积越小的贴片电感阻值越小。
这是因为在小体积下线圈匝数较少，导致磁通量变化较小，从而阻值也相应较小。
封装尺寸还会影响贴片电感的电感值和Q值。
一般来说，封装体积越大的贴片电感电感值越大，Q值也越高。
这是因为在大体积下线圈匝数较多，导致磁通量变化较大，从而电感值和Q值也相应较大。
四、贴片电感封装尺寸的选择在实际应用中，选择适合的贴片电感封装尺寸是非常重要的。
一般来说，需要根据具体的应用需求进行选择。
如果需要高精度、高稳定性的贴片电感，则可以选择体积较大的1210型或1812型；如果需要小体积、轻量化的贴片电感，则可以选择0603型或0805型。
在进行贴片电感选型时还需要考虑其最大工作频率、最大承受电流等参数。
这些参数也会对贴片电感的性能和应用范围产生影响。
五、结论贴片电感封装尺寸是影响其性能和应用范围的重要因素之一。
不同的封装类型具有不同的特点和优缺点，需要根据具体的应用需求进行选择。
在进行贴片电感选型时还需要考虑其最大工作频率、最大承受电流等参数，以确保其能够满足实际应用需求。

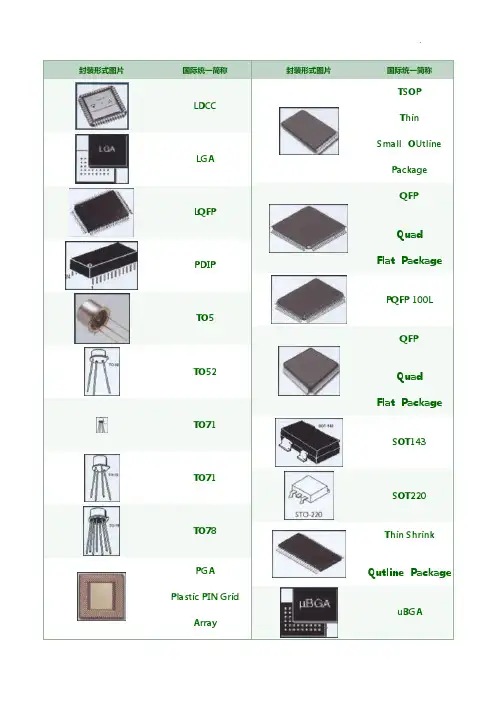

常用元器件封装尺寸大小
封装形式图片国际统一简称LDCCLGALQFPPDIPTO5TO52TO71TO71TO78PGAPlastic PIN GridArray 封装形式图片国际统一简称TSOPThinSmall OUtlinePackageQFPQuadFlat PackagePQFP 100LQFPQuadFlat PackageSOT143SOT220Thin ShrinkQutline PackageuBGAPLCCLQFPLQFP 100LTO8TO92TO93T099EBGA 680LQFP Quad Flat PackageTQFP 100LMicro Ball GridArrayuBGA Micro Ball GridArrayPCDIPZIPZig-Zag Inline PackaSOT223SOT223SOT23SOT23/SOT323 SOT25/SOT353SBGALBGA 160LPBGA 217L Plastic Ball GridArraySBGA 192LTSBGA 680LCLCCSC-705LSDIPSIPSingle Inline Package SOT26/SOT363FBGAFDIPSOJSOP EIAJ TYPE II 14LSSOP 16LSSOPSOJ 32LFlat PackHSOP28SOSmall OutlinePackageCNRCPGA Ceramic Pin OutlinePackageDIPDual Inline PackageDIP-tab DUAL Inline Package with MetalHeatsinkBQFP 132C-BendLeadITO220ITO3PTO220TO247TO264TO3JLCCLCCTO263/TO268SO DIMM Small Outline Dual In-line MemoryCERQUADCeramic QuadFlatCeramicCase LAMINATE CSPT12LChip Scale PackageGullwingleadsSOT343SOT523SOT89SOT89ModuleSOCKET 370 For intel 370 Pin PGA PentiumIII & Celeron CPUSIMM30Single Inline Memory ModuleSIMM72Single Inline Memory ModuleSIMM72Single inline Memory Modulepin PGA pentium 4 CPUSOCKET462/SOCKET A For PGA AMD Athlo & Duron CPUSocket 603FosterLLP 8LaPCI 32bit 5VPeripheralComponent Interconnect PCI 64bit 3.3VPeripheralComponent InterconnectPCMCIATCSP 20L Chip ScalePackageTO252SOCKET7 For intel PentiumPSDIP SLOT1 For intel pentiumII petiumIII & Celeron CPU SLOT A For AMDAthloncpuSNAPTKSNAPTKSNAPZPSOHBGABall Grid ArrayTO18& MMXpentiumCPU一、直插式电阻封装及尺寸直插式电阻封装为AXIAL-xx形式（比如AXIAL-0.3、AXIAL-0.4），后面的xx 代表焊盘中心间距为xx英寸，这一点在网上很多文章都没说清楚，单位为英寸。

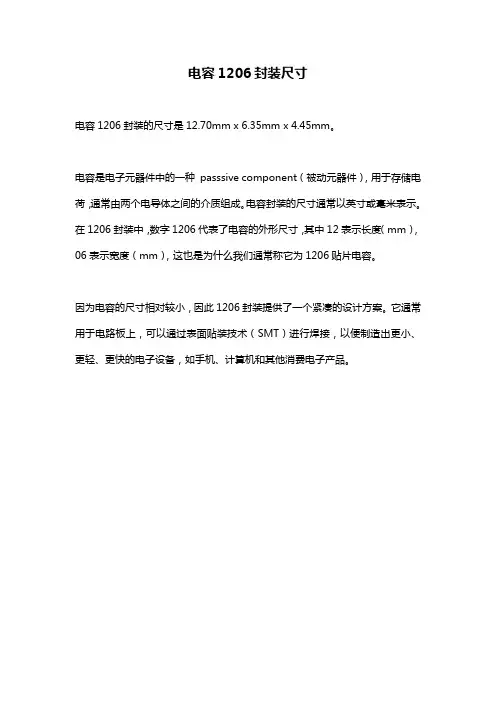

电容1206封装尺寸
电容1206封装尺寸
电容1206封装的尺寸是12.70mm x 6.35mm x 4.45mm。
电容是电子元器件中的一种passsive component（被动元器件），用于存储电荷，通常由两个电导体之间的介质组成。
电容封装的尺寸通常以英寸或毫米表示。
在1206封装中，数字1206代表了电容的外形尺寸，其中12表示长度（mm），06表示宽度（mm），这也是为什么我们通常称它为1206贴片电容。
因为电容的尺寸相对较小，因此1206封装提供了一个紧凑的设计方案。
它通常用于电路板上，可以通过表面贴装技术（SMT）进行焊接，以便制造出更小、更轻、更快的电子设备，如手机、计算机和其他消费电子产品。
常用电子元件封装及尺寸
常用电子元件封装电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4 瓷片电容：RAD0.1-RAD0.3。
其中0.1-0.3指电容大小，一般用RAD0.1 电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4 发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8 贴片电阻0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说如下：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
常用元器件封装尺寸大小
Ceramic
Case
LAMINATE CSP T12L
Chip Scale Package
Gull
wingleads
4 / 11
TO264
TO3
JLCC
LCC
TO263/TO268
SO DIMM Small Outline Dual Inline Memory Module
SOCKET 370 For intel 370 Pin PGA PentiumIII & Celeron
2、有极电容 有极电容一般指电解电容： 下图是电解电容和固态电容图，这类电容都是标准的封装，但是高度不一定标 准，包括很多定制的电容，需根据产品设计特点进行选择。图中灰白色的那种 就是，很 多主板上经常吹嘘的所谓的固态电容，固态电容稳定性要稍好一点。 电解电容封装则以 RB 标识，常见封装有：RB.2/.4、RB.3/.6、RB.4/.8、RB.5/ 1.0，符号中前面数字表示焊盘中心孔间距，后面数字表示外围尺寸（丝印）， 单位仍然是英寸，如下图（RB-.3/.6）：
封装基岛尺寸
封装基岛尺寸基岛尺寸是指封装基岛的尺寸规格，是电子元器件封装技术中的一个重要参数。
封装基岛的尺寸对于电子元器件的性能、可靠性和适应性都有着重要的影响。
本文将从基岛尺寸的定义、封装基岛尺寸的重要性以及常见的封装基岛尺寸规格等方面进行介绍。
一、基岛尺寸的定义基岛尺寸是指电子元器件封装中的基本尺寸规格，主要包括基岛的长度、宽度、高度以及引脚封装的间距等参数。
基岛尺寸的准确与否直接影响到电子元器件的封装质量和性能。
二、封装基岛尺寸的重要性封装基岛尺寸的合理设计对于电子元器件的性能和可靠性至关重要。
首先，基岛尺寸的合理设计可以确保电子器件与电路板的匹配度，保证元器件能够正确安装在电路板上。
其次，基岛尺寸的合理设计可以提高元器件的散热性能，避免过度热量对元器件产生损害。
此外，基岛尺寸的合理设计还可以提高封装的可靠性，减少因尺寸不合适而引起的焊接问题和元器件损坏的风险。
三、常见的封装基岛尺寸规格1. SOP封装：SOP（Small Outline Package）封装是一种常见的表面贴装封装形式。
其基岛尺寸通常为 5.3mm×3.9mm，引脚封装间距为0.65mm。
2. QFN封装：QFN（Quad Flat No-leads）封装是一种无引脚封装形式。
其基岛尺寸通常为3mm×3mm或5mm×5mm，引脚封装间距为0.5mm或0.8mm。
3. BGA封装：BGA（Ball Grid Array）封装是一种无引脚封装形式。
其基岛尺寸通常为1mm×1mm至2mm×2mm，引脚封装间距为0.5mm 至1mm。
四、封装基岛尺寸的选择原则在选择封装基岛尺寸时，需要根据具体的电子元器件要求和应用场景进行合理选择。
首先，要考虑元器件的功耗和散热需求，选择合适的基岛尺寸以保证散热效果。
其次，要考虑元器件的封装密度和引脚数量，选择合适的基岛尺寸以保证元器件的安装和布局。
此外，还要考虑元器件的可靠性和制造成本，选择合适的基岛尺寸以满足制造和使用的要求。
各种封装外形尺寸
电子封装电阻外形尺寸注：1mil = 1/1000英寸，1 英寸 = 2.539999918厘米电容电阻外形尺寸与电子封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5注：A\B\C\D四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.51206具体尺寸：3.0 X 1.5 0X 0.5电解电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V无极性电容的封装模型为RAD系列，例如“RAD-0.1”“RAD-0.2”“RAD-0.3”“RAD-0.4”等，其后缀的数字表示封装模型中两个焊盘间的距离，单位为“英寸”。
电解电容的封装模型为RB系列，例如从“RB-.2/.4”到“RB-.5/.10”，其后缀的第一个数字表示封装模型中两个焊盘间的距离，第二个数字表示电容外形的尺寸，单位为“英寸”。
PROTEL 99SE元件的封装问题2009-04-12 14:34元件封装是元件在电路板是存在的形势，Footprint那栏是元件封装栏，要自己输入，比如电阻可以用AXIAL0.3等等protel99常用元件的电气图形符号和封装形式1. 标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR52.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPVAR封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL （隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）封装：DIODE0.4和DIODE 0.7;（上面已经说了，注意做PCB时别忘了将封装DIODE 的端口改为A、K）4.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H （大功率三极管）TO3（大功率达林顿管）以上的封装为三角形结构。
