GE门禁系统操作手册
门禁系统简易使用说明书
门禁系统简易使用说明书门禁系统简易使用说明书硬件操作方法通电后，门禁系统开始工作，开门：请按出门按钮，此时锁自动打开，关门：开门延迟过后，自动锁门刷卡开门：安装软件后，添加用户，添加卡片，分配开门权限，上传到门禁系统，刷卡即可开门，密码开门：打开扩展功能，开启（详情请看ASI门禁系统自带光盘，软件使用说明）。
软件的安装1.门禁软件可以安装在以下任一系统上：Windows XPMicrosoft Windows 20032.首先将光盘放入光驱，或者运行光盘的STEUP，系统将自动弹出安装界面,安装前建议您先查看常见问题和使用说明等内容，全部选择缺省选项,一路按”回车”即可快速安装完毕。
软件简易使用说明1.1登录和进入操作软件1.桌面的快捷方式。
进入2用户名：abc 密码：1233登录后显示主操作界面1.3设备参数设置添加/设置控制器参数单击基本设置\控制器进入单击添加，定义系统中的控制器。
产品的序列号可以在门禁系统主机上的标签上查到*****,请将所查到的5位数字填入.选择小型局域网，再单击【下一步】，进行详细设置。
设置完了以后，必须统一进行上传设置。
1.4 测试控制器通讯点击【基本操作】/【总控制台】选择所属控制器的门后，点击【检测】将显示该门所在控制器的基本信息，运行信息中如果有红色提示，表示控制器的设置和软件设置不一样，请进行上传设置来达到一致。
如大门图标显示为绿色，表示通讯正常。
如图标显示红色叉，表示通讯不上。
运行信息会提示“通讯不上”。
通讯不上，可能的原因是：控制器序列号错误或者网络问题1.5设置卡和员工资料(发卡)设置部门和班组名称单击基本设置\部门班组进入单击部门可添加部门名称。
想给该部门下再添加班组，1.6 自动添加注册卡功能（自动发卡）:点击用户，选择自动添加，选择刷卡输入，用户在读卡器上刷卡后，左边框中会自动显示卡号。
通过自动添加功能添加用户时，持卡人的姓名缺省以N+卡号的方式命名,可以通过修改来修改用户的姓名和其它信息(除卡号外)。
门禁机用户管理操作说明
门禁系统用户管理简易操作说明
1、在门禁机上操作部分（用户管理）
1.1新增用户
按【MENU】进入主界面，选择【用户管理】，按【OK】进入，
选择【新增用户】，录入工号、名字、人脸、指纹、密码后，按【ESC】
退出。
1.2修改用户
按【MENU】进入主界面，选择【用户管理】，按【OK】进入，
进入【修改用户】，选择需要调整的用户名，按【OK】进入，即可修
改已登记用户的信息。
2、在软件上操作部分（用户管理）
2.2下载登记资料
登录系统，勾选已登记用户信息的机器，选择【扩展功能】→【下载登记资料】2.3修改用户信息
登录系统，选择【人员管理】，勾选需要更改的用户，点击【修改】，
编辑正确信息后，点击【确定】，关闭窗口
2.4上传登记资料
登录系统，勾选需要上传用户信息的机器，选择【扩展功能】→【上传登记资料】→
【选择人员】→【按人员】选择需要上传的人员，点击【确定】→【确定】
2.5删除用户（离职人员）
①登录系统，选择【人员资料】→【离职管理】→【增加】，选择离职人员，填入离职原因，点击【确认】，关闭窗口
②登录系统，选择【扩展功能】→【清除离职人员登记资料】→【是】。
③。
门禁系统操作手册

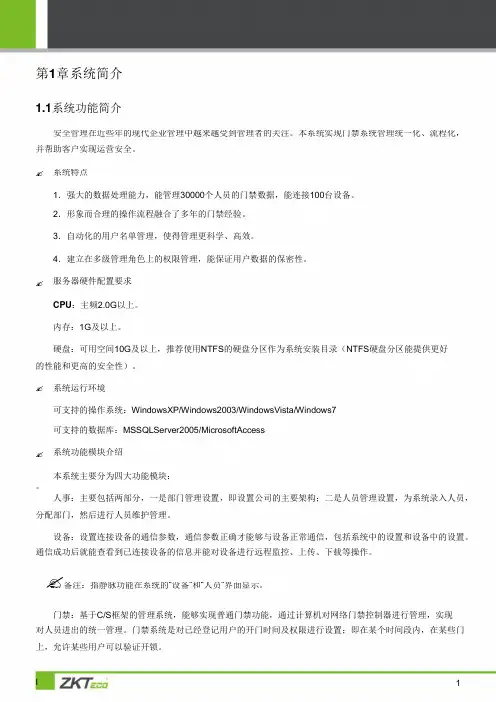

欢迎阅读 I 第1章系统简介1.1系统功能简介安全管理在近些年的现代企业管理中越来越受到管理者的关注。
本系统实现门禁系统管理统一化、流程化， 并帮助客户实现运营安全。
✍ 系统特点．强大的数据处理能力，能管理30000个人员的门禁数据，能连接100台设备。
．形象而合理的操作流程融合了多年的门禁经验。
．自动化的用户名单管理，使得管理更科学、高效。
．建立在多级管理角色上的权限管理，能保证用户数据的保密性。
服务器硬件配置要求：主频2.0G 以上。
内存：1G 及以上。
硬盘：可用空间10G 及以上，推荐使用NTFS 的硬盘分区作为系统安装目录（NTFS 硬盘分区能提供更好的性能和更高的安全性）。
系统运行环境可支持的操作系统：WindowsXP/Windows2003/WindowsVista/Windows7可支持的数据库：MSSQLServer2005/MicrosoftAccess系统功能模块介绍本系统主要分为四大功能模块：人事：主要包括两部分，一是部门管理设置，即设置公司的主要架构；二是人员管理设置，为系统录入人员，分配部门，然后进行人员维护管理。
设备：设置连接设备的通信参数，通信参数正确才能够与设备正常通信，包括系统中的设置和设备中的设置。
通信成功后就能查看到已连接设备的信息并能对设备进行远程监控、上传、下载等操作。
✍备注：指静脉功能在系统的“设备”和“人员”界面显示。
门禁：基于C/S 框架的管理系统，能够实现普通门禁功能，通过计算机对网络门禁控制器进行管理，实现 对人员进出的统一管理。
门禁系统是对已经登记用户的开门时间及权限进行设置；即在某个时间段内，在某些门 上，允许某些用户可以验证开锁。
1系统：主要是分配系统用户并配置相应用户的角色；管理数据库，如备份、初始化、还原等；设置系统参数，管理系统操作日志等。
1.2系统使用基本流程下面介绍系统的使用流程。
第一步：添加设备；第二步：添加人员；备2第2章系统管理2.1登录系统（1）双击桌面ZKAccess3.5门禁管理系统图标，将弹出系统登录界面。
门禁系统使用说明
对于有时段控制的特殊人员，一定要选择控制时段。每次新的设置将会覆盖您以往的设置。您还可以进行批量设置。具体设置可参考2.4.1添加和设置注册卡进出权限。
【总控台】【提取记录】
选择要提取的门对象,可以按住ctrl键进行多选,或者点击[CTRL+A]进行全部选择,单击
单击【是】即可，稍后片刻将提取完毕，这时控制器中的记录被全部提取到电脑中，记录提取完之后，就可以进行查询工作。
2.4.6.1人员实时定位
在弹出的右键菜单中选择【人员实时定位】后，会显示如下界面。
在卡片界面中，点批量添加卡，
选择用来添加注册卡的读卡器所在的控制器编号
用户在读卡器上刷卡后，左边框中会自动显示卡号。
如果您购买的感应卡是连号的,只要输入起始卡号和终止卡号，【确定添加】后即可将这之间的所有卡批量增加到系统中.
通过自动添加功能添加用户时，持卡人的姓名缺省以N+卡号的方式命名,可以通过修改来修改用户的姓名和其他信息(除卡号外)。
2.3.1设置部门和班组名称
单击设置\部门信息进入以下界面
单击[新增]可添加部门，可设置所属公司、部门级别、上级部门、部门描述。
2.3.2添加注册卡用户
单击门禁\持卡人进入以下界面
单击 然后在文本输入栏中填写您要添加的相应姓名选定卡号(在ID感应卡表面一般会印刷两组号码，21258357前面10位数为内置出厂号不用管他，后面212 58357中间的空格不要，这8位数就是真正的卡号。如果卡上没有印刷卡号,请用实时监控功能来获取卡号)。选择相应的部门和班组名称。除卡号外所有的信息都可以修改。如果卡遗失，请到（工具――挂失卡）菜单中挂失相应的卡片。一般的软件挂失卡后会用新卡号全部修改以前的记录设置，我们的软件会进行科学的标注，以前的记录继续可以保留。
GE门禁说明
美国通用电气即GE是世界电子行业的先行者，他们的安防产品也是不错的，安防产品中，监控和门禁产品以及报警产品都是比较可以的。
在这里，我想对GE的门禁系统做个粗略的介绍。
GE的门禁系统均为Micro系列，分为联网型和不联网型。
GE的门禁系统和很多门禁系统一样，是采用板卡式结构：控制器=处理器模块+网络模块（或者说通信模块）+读卡器模块等组成。
下面就Micro2000系列和Micro5系列进行介绍。
1.Micro2000系列。
Micro2000是4路控制器有两款：Micro2000和Micro2000PXN.带N的为网络接口的，不带的可以通过422或者485总线级联。
门禁系统使用说明书
目录一系统概述 (01)二系统操作 (04)三系统编程 (09)四系统配置及选材 (19)五系统原理图 (21)六系统连线示意图 (25)七安装调试 (29)八系统各部件的安装说明 (31)九其它事项 (31)备注：本手册中所提及的终端设备（门口机、分机、管理机、围墙机），除特别说明外，主要是以可视系统AB-6A-402的设备为主。
.一、系统概述AB-6A-402楼宇对讲系统是采用单片机微电脑控制技术，数位总线传输技术而设计的小区联网可视对讲系统。
系统数据传输距离可达5000米（需加中继器），防雷抗干扰，可实现大型小区的系统联网。
AB-6A-401楼宇对讲系统是非可视系统，除无视频外，其余性能与AB-6A-402系统相同。
两种系统主要适用于高楼大厦房型。
整个系统由门口主机(带联网功能)、室内分机、信号隔离器、主机电源、管理中心、管理中心电源、多门选择器、围墙机、信号中继器以及联网信号切换器等设备构成。
（见下表）...页◇编码门口主机AB-402D长×宽×厚(mm)外形尺寸：316×136×56开孔尺寸：280×114×34◇可视室内分机长×宽×厚(mm)外形尺寸：220×205×65（AB-402M）235×188×50（AB-402MQ）◇信号隔离器（AB-402A，AB-402B）长×宽×厚(mm)外形尺寸：85×85×37..页◇ 主机电源/隔离器电源/管理中心电源（UPS-DP/UPS-P/UPS-CP ）长×宽×厚(mm)外形尺寸：190×180×73◇ 管理中心（AB-602C ）长×宽×厚(mm)外形尺寸：240×267×65二、系统操作（一）门口机（402D ）与用户分机通话1.来访者键入用户分机号码，若号码正确，则门口机发出悦耳的回铃声，呼叫开始。
门 禁 一 体 机 操 作 手 册
● ““ 4 ”键，删除全部用户按“ 4 ”字键，MODE（橙）灯亮，POWER（红）灯、OPEN（绿）灯熄灭。
再按“4”字键，MODE（橙）灯和POWER（红）灯亮，所有用户数据删除成功，返回设置状态。
● ““ 5 ”键，修改开门时间a、按“5 ”字键，MODE（橙）灯亮，POWER（红）灯、OPEN（绿）灯熄灭。
b、输入3位开门时间数值(小于255)，蜂鸣器鸣叫一声，MODE（橙）灯和POWER（红）灯亮，开门时间设置成功，返回设置状态。
出厂设置为005，即0.5S例：123相当于12.3S；012相当于1.2S ；最大255相当于25.5S● ““ 6 ”键，修改用户密码a、按“6 ”字键，MODE（橙）灯亮，POWER（红）灯、OPEN（绿）灯熄灭。
b、输入用户号，蜂鸣器鸣叫一声，OPEN（绿）灯亮，输入新密码，蜂鸣器鸣叫一声，MODE（橙）灯和POWER（红）灯亮，OPEN（绿）灯熄灭，用户密码修改成功，返回设置状态。
● ““* ”键，退出编程模式任何时候都可按“* ”键退出编程模式。
蜂鸣器鸣叫一声，POWER（红）灯亮，MODE （橙）灯和OPEN（绿）灯熄灭，门禁控制器退出系统编程模式，返回正常工作模式。
说明：在加入用户的过程中如果蜂鸣器短鸣三声，表明用户号已被登录过。
四、门禁控制器使用方法门禁控制器编程完成后，进入正常工作状态，POWER（红）灯亮，MODE（橙）灯和OPEN（绿）灯熄灭。
使用方法如下：a、“刷卡”用户（登陆用户时设置）：将用户卡接近一下门禁控制器，蜂鸣器鸣叫一声，OPEN（绿）灯闪烁一下，开门成功；如果蜂鸣器短鸣三声，则表明该卡为非法，不能开门。
b、“密码”用户（登陆用户时设置）：连续输入六位用户密码，蜂鸣器鸣叫一声，OPEN（绿）灯闪烁一下，开门成功；如果蜂鸣器短鸣三声，则表明该密码为非法，不能开门。
C、“卡+ 密码”用户（登陆用户时设置）：要求先刷卡以后先刷卡以后先刷卡以后（刷卡有效，蜂鸣器鸣叫一声，OPEN灯闪动，提示用户输入密码；刷卡无效，蜂鸣器鸣叫三声，退出等待重新刷卡），再输入与之相应的密码再输入与之相应的密码（密码有效，鸣叫一声，门开；密码无效，退出等待重新操作密码）。
门禁软件使用说明书
门禁软件使用说明书门禁管理一:操作步骤1：登录和操作员管理系统默认的用户名是Admin，密码是123。
系统→操作员管理在此处添加修改和删除操作员。
2:基本信息设定a.硬件设定设备管理→楼层设置在此处按实际需要添加，修改，删除楼层。
设备管理→控制器在此处按实际需要添加，修改，删除门禁机。
设置→参数设置在此处按设置报警声音提示，控制器时间和网络参数。
门属性→门参数设置（为一个大的页面，可不点菜单在页面间跳转）在此处设置门的名称、所属楼层以及各种状态。
门属性→门状态时间组在此处设置门在一周中，各天的状态。
门属性→时段组在此设置时段内是否允许打卡开门。
具有规律性门属性→假日组在此处用假日与时段结合起来设置是否允许打卡开门。
门属性→临时组在此处设置一段时间内各天的时段组，优先于其它工作组，假日组，具有时效性。
门属性→周工作时区组在此设置一周内各天的时段组门属性→卡片组门属性→门的授权用户名单查询人员的门授权状态。
门属性→下传门数据。
（为单独页面）b.软件设定人员管理在此处添加、修改和删除部门和人员。
卡管理卡片管理→发行卡片给人员发卡。
卡片管理→回收\更换卡片回收更换卡片。
设置→权限设置在此处给人员授权。
3：报表（提供查询、打印、导出功能。
）报表→人员资料查询报表→人员权限查询报表→刷卡资料查询报表→门状态资料查询报表→事件查询二：详细操作（一）软件登录和登出1、登录：单击“系统\登录”或工具栏中的“登录”出现以下图形界面：在“用户”框中输入用户名，在“密码”框中输入密码，如果用户和密码均正确，则能进入，如果登录三次均失败，则自动退出。
系统默认的用户名是Admin，密码是123。
2、登出：点击“系统\登出”或工具栏中的“登出”按钮则会登出该软件。
注意：当操作员离开时应该“登出”。
（二）操作员管理点击菜单项中的“系统设置\操作员管理”出现以下图形界面图1-3 操作员管理在操作员管理界面中点击添加按钮，在弹出的下拉菜单中选择添加组和添加操作员分别弹出如下界面：✧添加用户组图1-4 添加用户组在‘组名称’和‘描述’对话框中填写相应信息，再选择要赋于创建的组的功能权限后点击‘确定’按钮即可完成添加用户组的操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FC 系统（门禁）操作手册一：登入软件-：加卡与分配权限若要重新连接数据库或者更改要连接的数据库，选择图1亠2中的点击personal "选项” 按纽，点击person,进入卜•图所示:启动FCFacili ty C^miTian ・・・如图1亠1输入默认的用户名secure 密码SecurityMasterO&・>aft* zt«ru<aal l«>w taeairrlv<l«<*4 AZJ MM«Cr5&Ca»Cald« U 3・<k$ MnMktvwri I 、W<urfty Orwto3<lcA4c>Mr«WitedU»H < !► H F<»r4» I*・/•八UCCZ* CaVzcJlar S< tiT«LMtidiW3!M ua>»l Fl*141. l./tzc I4^utv.s u> Uw >iMaces teBAc*图 1-1-2-Last Name （姓）-Facility （选择杭州下沙） -First Name （名）-Employee Number （WIN ） which is unique （写全球员工号） -Personnel type （选择雇员）- Access rights for the appropriate facility （所 需要的 权限）对于访客卡默沙东加卡规则：-Last Name - SiteName Visitor 1234 etc. for example Shenzhen Visitor 1, Shenzhen Visitor 2, etc.（写杭州下沙访客）-Facility （选择杭州下沙）-First Name ・ SiteName Visitor 1,2,34 etc. for example Shenzhen Visitor 1, Shenzhen Visitor 2, etc.（同样的写下沙访客）-Employee Number ・ HID card number assigned to visitor record for example 111195 （卡号 作为雇员号码）-Personnel type 一 Temporary （选择临时）-Access rights for the appropriate facility - General facility access only （公众区域）输入点击OK,最后点击左上保存在图1・1・2左上角的加分配卡号到个人,选择图1亠3的Credentials 选项下的Credentials 点击左上角的加号 在number 里输入卡号并且在号码前加01520即是真正的号码。
例如15532,在number 里输 入的号码应该为0152015532Hum b «er :Status ：ActiveV点击OK,最后点击左上保存Facility:CNHZHEDA图1亠3三：报警信息查看在报警界而如图1-1-4中，通过左边的选项Monitors & Controls选择Alarm Monitor进入图1-1-5界而，在图中，可以看到有所有没有经过删除过当前所有报警记录，红色的Alarm 代表目前没有复位，绿色的Reset代表已经复位。
从这个界而，安防人员可以很快的了解当前所有门报警状态。
Monitors & ControlsAlariri Noni torClient Monitor罰…丹伍灯 Catewj*Desaip&onRefersRocesc State Co»« • H35tOatejTine De\ueC*ato.Hrr« 19 B2-145OZO[「lh 如:，16 2W2-M U:022033 2:0乙.• 9 R«et 19 BI-Ct22 Dl Z.. Octr KHd◎ U-iadoj 8 2012-5-3 H:02 ..201293 14.02..0 Ataffh 19 B2-M5D1DI979B 20)2-9-3 l*：02 .. 201293 14:02.. • Ataffh 19 B1-H7D2OI/ SDdnn... 3210 20J2-9-3 l*：02... 3J12-9-3 ]4:0Z... • Alarm 19/ SwkK... a«32 201 冬43 U:02... 3)33 l*:02... • Abnnt9 81-0014)2 0( /222M2-M l*s02.. 331293 H ：02..19 BI-L32-OftO(0 in^Oo:- W20S3 B:02.. 2013 3 W ：0乙. e RM 10 BI-131 04 RAk.. 0o> Fcrad◎ U-Iddnj0 2012-^-3 14:0!.. 2012-0-3 14:0!.. 0 Abort19B1-CM5DIDIZMI20)2-9-3 W ：0l ..2012-9-3 M ：0L.图M-5五：刷卡信息实时查看刷卡人员的卡号信息可以通过在界而如图1・1・6中，通过左边的选项Monitors & Controls 选 择Activity Monitor 进入图1-1-7界而，在这个界而可以看到刷卡状态cValid Open 为有效状态, 其余状态都是未经授权的状态。
图1亠6onitors & Controlsvity Monitor*图1-1-7五：历史记录查看各类历史记录查询可以通过-6pwtS reports按钮来査询报表检査设备•打开如图1-1-8查询Sett r>»vJlM^r r>«« <r»v* r>r*Fxg XviX««4 i'^ranw/** /■2Q“err*T\»t；«yvo>A»A* Dr*X4U1/*>*9»* O A M M >A>JA 灶225 Ifftrirttn>»«(nl>HD.I>^I OTJIJ>2KHCUR •亠CWIZWITAK> Hr^najiAJW01F4»4a!♦>>kra*1K>CWSZXSX A脱界面，查看刷卡记录，选择所要查看读卡记录。
闵1，来输出报表，点击可以导出报表，选择所要的格式，见图1-M0,按0K 即可。
Fav&lAty Cua*M>4uc Vxx Ciw£<ni txl UixtMy K«*uct ]*Aerm» • t«r<>SwiwyOeMwTd 血. *■' U(61« * F*»1IVM 环*Ew 】・4«v5 Don• Cmir«))«r Ci:I x* Cr<4tt/.<«3 ■八2—MSB^cport► M &选[皿 ° T«%U 51^3H0 ・C 2图 1-1-8ExportFormat:DescriptionAdobe Acrobat 格式是一种基于页面的格式，它可生成专用于打印 和重新分发的文档。
Acrobat 格式将导出与报表在“预览傩项卡上 的外观一致的格式设置和布局o图1亠10六：更改权限设置Assign Readers.・.的权限，点击 即可进行修改操作。
请注意修改后，需要按左上角七：Muster 紧急集合功能紧急集合功能，可以快速导出报表，谁在危险区域，谁在安全区域。
如图1・1・12打开集合Desti nation;OK Cancel修改门禁权限在厲 Access Right里，点击搜索，可以搜索到如图1-M1权限。
点击相应>dobe Acrobat (PDF)的保存按图 1-1-11功能报表，在日期里选择相应的日期，在下拉的Template 里已经建立的相关模版，可以直 接使用，只需要修改日期即可导岀报表，导出报表必须点击左上角第三个按钮|^盘」，来导 出报表。
f Fav&lAty C UB *M »4UC V XK K UXICK ・“”八图l 亠12八：手动开门有些门可能需要长时间开门，应对搬运或者装修。
如图1-1-13所示，在相应的控制板里， 选择相应的门，点击如图1-1-14, Duration unlock 是正常手动开门，门会自动复位。
Indefinite Unlock 是永久开门.点完这个后，记得关门的时候要点Lock,否则门是不会关闭的。
/ Facility Cuaa»»4MC B KX lankal Cu>tK«lTa T 仙 刁 Z 、《* ；Ci&SJ z >4*t w.•皿 3. -*Z Dw Accn»:f»*4M4akQw H •・・”Cr<<«UU t*<U oJ t»«4« G44<.Ual liMny Cj ・--H>K«rZx- HitterU nctuy '*^<4 I — lixwy I.M w4 A UM X O :« HlB*Z4yOe<iweEl (3 El t3 SI El3«i«ct» tn< ©|43 Co” 0eo« J<1«* CnuaHtf OlU ©3C<OUA «J ZES“UT0gCCh TIM SUTU!UtW>TO2tMtt aWMO 8・・4・ «■ Hl - >1 t om g i •宀 Cfr-Mt-ll t*i-xc-u *・・N CtrlCrUij-jx-i ； *・宀Ctr^n! rCtr^-ll ! !・・W• i il'JIH ： ! ; birr ："〉O>V-H• ;CtrK-U • i ME ：c^*c-»t• iOl-bl W ：-U r>*5a esi 、 c?4-ii-wr-« 和•如CR-M-wr-€j "2WK-H■ V <一…：一, ・・—>“ Heb 丁", Fl• Cv)<r«))<TOff w I)^7^一，匕山 NyC«*«4图1亠13£xl ・ 3«ch fiep Si •tx 仏“ *4 <»« r»c« 切 r»!> la3d (*•».« 8ef<eatiN2UI2 ■・5»v« TtMOul[El'IlZ10i 23£il ・ £in卜“J “s” CX4al«知 P« 4 23心UBVMBO r>»dGM C «A »H b Se口 U* 5sl ・ 巨^s«XC«»u «1v ltci(«l【5 $W.Utrtih^ttUi八：加操作员在Administration 里的Operator 里可以增加操作员如图1・1・15,目前已经立义了 2个权限， 管理员权限和普通用户权限。
