24秒倒计时牌

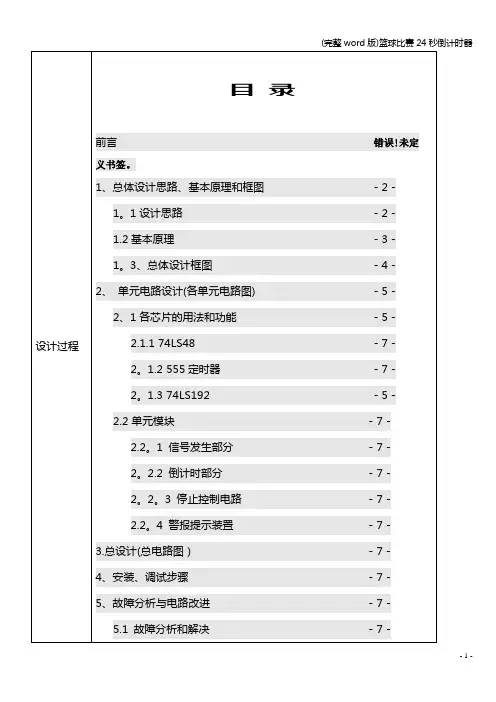

(完整word版)篮球比赛24秒倒计时器
译码显示电路由74LS48和共阴极七段LED显示器组成。报警电路在实验中可用发光二极管和鸣蜂器代替。
主体电路： 24秒倒计时。24秒计数芯片的置数端清零端共用一个开关,比赛开始后,24秒的置数端无效，24秒的倒数计时器的倒数计时器开始进行倒计时，逐秒倒计到零.选取“00"这个状态，通过组合逻辑电路给出截断信号,让该信号与时钟脉冲在与门中将时钟截断,使计时器在计数到零时停住。
3。另外，我对焊接技术有了新的见解,我的焊接技术有了新的提高。
设计过程
本课程设计是脉冲数字电路的简单应用，设计了篮球竞赛24秒计时器。此计时器功能齐全，可以直接清零、启动、暂停和连续以及具有光电报警功能,同时应用了七段数码管来显示时间。此计时器有了启动、暂停和连续功能，可以方便地实现断点计时功能，当计时器递减到零时，会发出光电报警信号。本设计完成的中途计时功能,实现了在许多的特定场合进行时间追踪的功能，在社会生活中也具有广泛的实用价值。
由555定时器输出秒脉冲经过R30输入到计数器IC4的CD端，作为减计数脉冲。当计数器计数计到0时，IC4的(13)脚输出借位脉冲使十位计数器IC3开始计数。当计数器计数到“00"时应使计数器复位并置数“24”。本电路利用从“00"到“99"时，通过与非门，使电路置数到“24”并且保持该状态.由于“99”是一个过渡时期，不会显示出来,所以本电路采用“99"作为计数器复位脉冲。当计数器由“00”跳变到“99”时,利用个位和十位的“9”即“1001”通过与非门IC5去触发Rs触发器使电路翻转，从11脚输出低电平 使计数器置数，并保持为“24"，同时LED发光二极管亮,蜂鸣器发出报警声,即声光报警。按下J1时，Rs触发器翻转11脚输出高电平,计数器开始计数。若需要暂停时，按下J2,振荡器停止振荡,使计数器保持不变，断开J3后,计数器继续计数。
选篮球竞赛24秒计时器设计的说明书
选篮球竞赛24秒计时器设计的说明书引言：本说明书旨在介绍选篮球竞赛所需的24秒计时器的设计功能和操作步骤。
该计时器旨在帮助裁判员和球员准确掌握比赛时间，提供公正的判断依据，确保比赛的公平进行。
1. 介绍：篮球竞赛24秒计时器是一种用于控制进攻方进攻时间的装置。
在篮球比赛中，每次球队进攻有24秒的时间。
该计时器可以提供直观的数字显示，提醒球员控制出手时间，同时也方便裁判员判断进攻是否超时。
2. 主要功能：- 数字显示：该计时器通过数字屏幕实时显示剩余进攻时间，数字清晰可见，便于球员和裁判员观察。
- 启动/停止按钮：裁判员使用该按钮来控制进攻时间的启动和停止。
- 警示信号：当剩余进攻时间不足5秒时，计时器会发出警示音，提醒球员作出快速决策。
- 可调整时间：该计时器允许裁判员根据比赛需要调整进攻时间上限，最长不能超过24秒。
3. 操作步骤：以下是使用篮球竞赛24秒计时器的操作步骤：- 确保计时器已经连接到电源，并处于工作状态。
- 在开始进攻时，裁判员按下启动按钮，计时器开始倒计时，显示剩余时间。
- 当队伍成功进行进攻或24秒时间用尽时，裁判员按下停止按钮，计时器停止倒计时。
- 若球队未在规定时间内完成进攻，计时器会发出警示音并显示超时标识，裁判员应中断进攻并控球转到对方队伍。
4. 注意事项：- 确保计时器正常工作并准确显示时间。
- 在比赛开始前进行全面的测试，确保计时器的准确性和稳定性。
- 调整计时器时间上限时，确保不超过24秒以保持公平。
- 维护人员应定期检查和维修计时器，确保其可靠性和正确性。
结论：篮球竞赛24秒计时器是一项重要的装置，用于确保篮球比赛的公正性和公平性。
本说明书介绍了该计时器的设计功能和操作步骤，希望能够对相关人员的使用提供指导和帮助。
任何人在使用该计时器时都应熟悉本说明书的内容，并按照操作步骤正确操作。
篮球比赛24秒倒计时电路的设计与制作
篮球比赛24秒倒计时电路的设计与制作————————————————————————————————作者：————————————————————————————————日期：一、电路组成电路由秒脉冲发生器、计数器、译码器、显示电路、报警电路和辅助控制电路五部分组成，见图1。
其整机电路如图2所示，印制板电路如图3所示。
1．秒脉冲发生器秒脉冲产生电路由555定时器和外接元件R1、R2、c构成多谐振荡器。
输出脉冲的频率为：经过计算得到．f≈IHz，即1秒。
2．计数器计数器由两片74Lsl92同步十进制可逆计数器构成。
利用减计数利用预置数，实现计数器按8421码递减进行减计数。
利用借位输出端与下一级的cP。
连接，实现计数器之间的级联。
利用预置数端实现异步置数。
当R。
=0，且时，不管cPU和cPD时钟输入端的状态如何，将使计数器的输出等于并行输入数据，即Q3Q2Q1Q0=D3D2D1D0。
3．译码及显示电路本电路由译码驱动74Ls48和7段共阴数码管组成。
74Ls48译码驱动器具有以下特点：内部上拉输出驱动，有效高电平输出，内部有升压电阻而无需外接电阻。
4．控制电路完成计数器的复位、启动计数、暂停／继续计数、声光报警等功能。
控制电路由Ic5组成。
Ic5B受计数器的控制。
Ic5c、Ic5D组成Rs触发器，实现计数器的复位、计数和保持"24"、以及声、光报警的功能。
(1)K1：启动按钮。
K1处于断开位置时，当计数器递减计数到零时，控制电路发出声、光报警信号，计数器保持"24"状态不变，处于等待状态。
当K1闭合时，计数器开始计数。
(2)K2：手动复位按钮。
当按下I(2时，不管计数器工作于什么状态，计数器立即复位到预置数值，即"24"。
当松开K2时，计数器从24开始计数。
(3)K3：暂停按钮。
当"暂停／连续"开关处于"暂停"时，计数器暂停计数，显示器保持不变，当此开关处于"连续"开关，计数器继续累计计数。
篮球比赛进攻24秒多功能倒计时说明书
沈阳大学沈阳大学时钟信号CP，同时计数器完成置数功能，译码显示电路显示30s字样；当启动开关断开时，计数器开始计数；当暂停、连续开关拨在暂停位置上时，计数器停止计数，处于保持状态；当暂停、连续开关拨在连续时，计数器继续递减计数。
系统设计框图如图下图所示。
暂停/继续脉冲发射器计时器译码器LED显示清零置数2.1译码显示电路用发光二极管（LED）组成字型来来显示数字。
这种数码管的每个线段都是一个发光二极管，因此也称LED数码管或LED七段显示器。
因为计算机输出的是BCD码，要想在数码管上显示十进制数，就必须先把BCD码转换成 7 段字型数码管所要求的代码。
我们把能够将计算机输出的BCD码换成 7 段字型代码，并使数码管显示出十进制数的电路称为“七段字型译码器”因此在本次的设计中我们采用了常用的74LS48。
沈阳大学下面是利用74LS47驱动单位共阳极七段数码管的电路图：在数字测量仪表和各种数字系统中，都需要将数字量直观地显示出来，一方面供人们直接读取测量和运算的结果；另一方 面用于监视数字系统的工作情况。
因此，数字显示电路是许多数字设备不可缺少的部分。
数字显示电路通常由译码器、驱动 器和显示器等部分组成，如下图所示。
下面对显示器和译码驱动器分别进行介绍。
沈 阳 大 学驱动器显示器译码器计数器沈阳大学RBI 脉冲消隐输入端（低电平有效）a-g 段输出74LS48引脚图2．2脉冲产生电路（555定时器）555定时器主要是通过外接电阻R和电容器C构成充、放电电路,并由两个比较器来检测电容器上的电压,以确定输出电平的高低和放电开关管的通断。
这就很方便地构成从微秒到数十分钟的延时电路、以及多谐振荡器、单稳态触发器、施密特触发器等脉冲波形产生和整形电路。
NE555为8脚时基集成电路，各脚主要功能（集成块图在下面）1地 GND 2触发3输出 4复位5控制电压 6门限(阈值)7放电 8电源电压Vcc它是数字电子钟的核心部分，它的精度和稳定度决定于数字钟的质量。
课程设计-篮球24秒计时器设计
课程设计-篮球24秒计时器设计1. 引言篮球是一项流行的运动项目，而篮球比赛中的24秒计时器被广泛应用。
24秒计时器的作用是规定进攻球队必须在24秒内射门。
本文将详细介绍篮球24秒计时器的设计思路和实现方法。
2. 设计目标本课程设计的目标是设计一个实时计时的24秒计时器，要求能够准确地显示剩余时间，并提供简单的控制功能。
3. 设计思路3.1 硬件部分为了实现一个可靠的24秒计时器，我们需要选用合适的硬件组件。
以下是主要的硬件组件和功能设计： - 显示屏：用于显示计时器的剩余时间。
- 开始/停止按钮：用于开始或停止计时器。
- 复位按钮：用于将计时器复位为24秒。
- 蜂鸣器：用于发出警报声，提醒比赛方双方。
3.2 软件部分在硬件部分的基础上，我们需要编写相应的软件代码来实现计时器的功能。
以下是主要的软件设计思路： - 初始化：启动计时器时，显示屏显示24秒，计时器停止。
- 开始计时：按下开始按钮后，计时器开始倒数计时，显示屏实时更新倒计时的剩余时间。
- 停止计时：按下停止按钮后，计时器停止计时，显示屏停止更新。
- 复位计时：按下复位按钮后，计时器复位为24秒，显示屏重新显示24秒。
- 警报：当计时器倒计时为0秒时，蜂鸣器发出警报声，提醒比赛方双方。
4. 实现方法4.1 硬件实现硬件实现主要包括连接各个硬件组件，以及编写相应的硬件控制代码。
以下是硬件实现的步骤：1. 连接显示屏和主板，确保显示屏能够正常工作。
2. 连接开始/停止按钮和主板，通过按下按钮来控制计时器的启动和停止。
3. 连接复位按钮和主板，通过按下复位按钮来复位计时器。
4. 连接蜂鸣器和主板，确保能够正常发出警报声。
4.2 软件实现软件实现主要包括编写相应的代码来控制硬件组件的工作。
以下是软件实现的步骤： 1. 初始化计时器，设置剩余时间为24秒，并停止计时。
2. 监听开始/停止按钮的按下事件，根据按钮状态来控制计时器的启动和停止。
篮球竞赛计时系统 24秒倒计时
课程设计课程名称数字电子技术课题名称篮球竞赛计时系统（B）专业电气工程及其自动化班级学号姓名指导教师郭照南2010年12 月2日湖南工程学院课程设计任务书课程名称：数字电子技术题目：篮球竞赛计时系统（B）专业班级：班学生姓名：学号：****：***审批：任务书下达日期2010年11月22日星期一设计完成日期2010年12月3日星期五目录1、总体设计基本原理和框图思路、 (5)1、1 设计思路 (5)1、2 基本原理 (6)1、2、1 主体电路 (6)1、2、2节次电路 (6)1、2、3 警报电路 (7)1、2、4 总体设计框图 (7)2、单元电路设计 (8)2、1 秒脉冲发生器的设计 (8)2、2 秒、分倒计数器的设计 (8)2、3 12分钟倒计时电路设计 (9)2、3、1 12分钟倒计时秒部分 (9)2、3、2 12分钟倒计时分部分 (10)2、4 节次控制电路 (11)2、5 警报电路 (13)3、总电路设计（总电路图） (13)4、安装、调试步骤 (14)5、性能测试和故障分析 (15)5、1性能测试 (15)5、2 故障分析 (16)6、总结与设计调试体会 (16)7、附录（元器件清单） (19)8、参考文献 (20)1、总体设计基本原理和框图思路、1、1 设计思路篮球比赛计时器的主要功能包括：12分钟倒计时、进攻方24秒倒计时计时暂停，重新开启和结束警报提示。
该计时系统由以下五个电路模块组成：1秒脉冲发生器的设计：这部分利用555计时器，最终产生1赫兹的电信号，驱动整个电路的运作。
这一模块主要是利用555计时器功能来实现。
12分钟倒计时：这部分电路完成12分钟倒计时的功能，比赛准备开始时，屏幕上显示12：00字样。
当比赛开始时，倒计时从12：00开始逐秒递减到00：00。
这一模块主要利用双向计数器74LS192的减计数功能来实现。
攻方24秒倒计时：这部分电路与12分钟倒计时功能类似，当比赛准备开始时，屏幕上显示24秒字样，当比赛开始后，倒计时从24逐秒倒数到00。
篮球24秒计时器(数电)
目录摘要 (1)第1章绪论 (2)1.1 毕业设计背景 (2)1.2 设计任务及要求 (2)1.2.1 设计任务 (2)1.2.2 基本要求及目标 (2)第2章电路框图及工作原理 (3)2.1 设计方案 (3)2.2 电路框图 (3)第3章单元电路的设计 (5)3.1 24进制计数器的设计 (5)3.2 数码显示电路的设计 (6)3.3 秒脉冲的设计 (8)3.4 控制开关电路的设计 (10)3.5 报警电路的设计 (10)3.6 整机工作原理 (11)第4章电路仿真 (12)结论 (16)参考文献 (17)附录1 篮球竞赛24秒计时器总电路原理图 (18)附录2 元器件清单 (19)摘要随着电子技术的飞速发展，社会步入了信息时代，人们的生活水平在逐步提高，因而对电子产品提出了更高的要求。
篮球竞赛24秒计时器可用于篮球比赛中对球员持球时间24秒限制。
不仅能进行时间追踪，还具有直接清零、启动、暂停、连续以及光电报警功能，同时采用七段数码管来显示时间，可以方便的实现断点计时功能，当计时器递减到零时，会发出报警信号。
在社会生活中也具有广泛的应用价值。
计时器主要是由计时电路、控制电路、以及译码显示电路3个部分组成。
电路结构简单，功能方便、快捷。
关键字计时器；光电报警；七段数码管；电路第1章绪论1.1 设计意义随着信息时代的到来，电子技术在社会生活中发挥这越来越重要的作用，运用模电和数电知识设计的电子产品成为社会生活中不可缺少的一部分，特别是在各种竞技运动中，定时器成为检验运动员成绩的一个重要工具。
例如，在篮球比赛中，规定了球员的持球时间不能超过24秒，否则就犯规了。
此次设计的“篮球竞赛24秒计时器”就可用于篮球比赛中，用于对球员持球时间24秒限制。
一旦球员的持球时间超过了24秒，它就自动报警从而判定此球员的犯规。
1.2 设计任务及要求1.2.1 设计任务1.显示24秒计时功能。
2.设置外部操作开关控制计时器直接清零、启动、暂停/连续功能。
24秒倒计时器的设计解析
赣南师院物理与电子信息学院数字电路课程设计报告书2.2 单元模块2.2.1 信号发生部分秒脉冲的产生由555定时器所组成的多谐振荡电路完成。
电路图如下图所示。
当开关断开时，555定时器产生周期为1s的脉冲；当开关闭合时，电路不能输出信号，于是没有脉冲输入74LS192中，故74LS192在保持状态，即实现暂停功能。
图2 信号发生电路2.2.2 倒计时部分24秒倒计时电路。
这部分电路的主体部分在时钟脉冲的输入情况下工作，下面进行具体分析。
计数器的倒计时功能。
用两片74LS192分别做个位（低位）和十位（高位）的倒计时计数器，由于本系统只需要从开始时的“24”倒计到“00”然后停止，所以，这里的高位不需要做成六十进制的计数器。
因为预置的数不是“00”，所以我选用置数端LOAD来进行预置数。
时钟脉冲分别通过两个与门才再输进个位（低位）的down端，当停止控制电路送来停止信号时，截断时钟脉冲，从而实现电路的停止功能。
低位的借位输出信号用作高位的时钟脉冲。
两片计数器具体接法。
Vcc、UP接+5V电源，GND接地；时钟脉冲从与门输出后接到低位的down，然后从低位BO’接到高位的down；输入端低位C、高位B接电源，其他引脚和CLR都接地。
LOAD接到开关C的活动端，C 的另外两引脚分别接G的活动端和地。
而G的另外两个引脚分别接到电源和地。
图3 24秒倒计时电路2.2.3 停止控制电路倒数计数器到零时，需要将电路转换到“24”并且停住。
现在选取计数器到零的状态24秒计到“00”，从各引脚引出线接到二脚与非门，当计数器从“00”状态转换到“99”时，用与非门把该状态转换成低电平（其余时间为高电平）控制LD。
使电路转换到“24”。
由于数字99是在很短的时间才能看到，用肉眼是看不到的，于是能实现从“00” 到“24”的转换。
再通过与非门所组成的触发器的输出端输出低电平，使74LS192处于保持状态。
这样就实现了转换并停止的电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 设计任务描述1.1设计题目：24秒倒计时牌1.2设计要求1.2.1 设计目的(1)掌握24秒倒计时牌的组装方法与技巧；(2)掌握元器件的实现功能与使用；(3)能够通过对元器件组装来实现各种功能的电路；1.2.2 基本要求(1)可手动暂停,还原；(2)到0时有长报警,到倒数5秒时每秒有一声短报警；(3)可显示计数，每过十秒有一次闪烁；1.2.3 发挥部分(1)24秒可调；2 设计思路24秒倒计时器牌的核心部分是倒计时部分，我选择了两个74HC290连级来实现，因为它有置数端和预置端，可完成可调的倒计时器。
本次设计有基本要求：可手动暂停、还原；每十秒显示器闪烁一次；到倒数5秒时每秒有一声短报警，到0秒时是长报警，发挥部分是24秒可调。
首先是要给计时器提供一个秒脉冲发生器，由于555定时器内部的比较器灵敏度非常高，输出驱动电流大，功能灵活，而且采用差分电路形式，用555定时器组成的多谐振荡器的振荡频率手电源电压和温度变化的影响很小，因此采用555定时器来提供发生脉冲。
手动暂停还原中，由于需要暂时锁住显示器显示的数，所以可以在秒脉冲的输出端加一个开关，当要计数时关闭开关进行计数，需要暂停时断开开关终止秒脉冲的输入，即可实现手动暂停还原此时显示器保持原来的数字。
每十秒显示器闪烁一次，若想有闪烁效果需要给需要给显示器提供5~10赫兹的脉冲信号才能有闪烁效果，只要当个位为“0000”时闪烁即为每十秒闪烁一次，通过各种门电路把“0000”的信号与5~10赫兹的脉冲信号共同作用提供给显示器。
到5秒时开始每秒都有一次短报警，到0秒时是长报警，则十位输出是“0000”，5秒时个位的最高位也为零，使个位输出“101”、“100”、“011”、“010”、“001”时有效列真值表，通过门来连接；当为“000”时，为长报警。
给短报警一个500赫兹的脉冲信号，给长报警一个1000赫兹的脉冲信号，再通过一个或门来控制输出那个报警信号提供给报警电路。
24秒可调，在74HC192的预置端加入开关来调节想要预置的秒数。
3设计方框图个位 显示器十位 显示器十秒闪烁 长报警秒脉冲信号十分频短报警置数 暂停与启动译码驱动部分译码驱动部分信号发生器信号发生器信号发生器二分频十分频十分频倒计时器倒计时器4 各部分电路设计及参数计算4.1秒脉冲发生装置通过555定时器来实现输出1000赫兹的脉冲信号发生源，为得到1赫兹的秒脉冲信号，用三个十分频来实现， 74290N是一种能实现是分频的非常简易芯片。
此555定时器频率为1000赫兹，60%占空比，即高电平站一个周期的十分之八。
555定时器组件工作在自激震荡状态。
其振荡频率与定时元件的关系如下：f=1/T=1.43/（R1+2R2）（4.1）选择定时电容值为10nF，且带入f＝1000Hz，可求得：R 1+2R2=1.43×105 （4.2）高占空比为DH= （R1+R2）/（R1+2R2）（4.3）低占空比为DL= R2/（R1+2R2）（4.4）现要求DH=0.6，DL=0.4，能确定R1与R2的关系进而求出R1=28.86KƱ，R2=57.72 KƱ输出1赫兹4.2 到0时有长报警,到倒数5秒时每秒有一声短报警电路设计长报警短报警输入1赫兹秒脉冲此部分是通过各种门来实现长报警与短警的。
到0时有长报警,到倒数5秒时每秒有一声短报警，它们的共同部分是十位为“0000”，并且个位的最高位为了“0”在一起组成一个固定输出端。
列真值表：表4.3真值表QC QB QA L 0 0 0 0 0 0 1 1 0 1 0 1 0 1 1 1 1 0 0 1 1 0 1 1 1 1 0 0 111_ _ _ _ _ _ _ _ L= Q C Q B Q A + Q C Q B Q A +Q C Q B Q A +Q C Q B Q A +Q C Q B Q A_ _ _ = Q C Q B +Q C Q B +Q B Q A通过非门、与门、或非门来连接实现1秒到5秒有效。
在零秒时，“000”时用一个或非门（三个输入端、一个输出端）实现，再把这两个不同的输出信号与前述的固定端分别用与门连接，给短报警一个500赫兹的脉冲信号，给长报警一个1000赫兹的脉冲信号，再通过一个或门来控制输出那个报警信号提供给报警电路。
4.3信号发生装置555_VIRT UAL T ime rGNDDIS OUTRST VCCTHR CONTRI 57.72kΩR 1115.4kΩR 2100ΩR l 10nF C 10nF Cf5V Vs 046452013555_VIRT UAL T ime rGNDDIS OUTRST VCCTHR CONTRI 28.86kΩR 157.72kΩR 2100ΩR l10nF C10nF Cf5V Vs 0494827192829（A ） （B ）用555定时器芯片组成的多谐振荡器如图（A ）（B ）：其中R 2相当一个定时电阻决定C 的放电的持续时间，起始时，电容C 上电压V C 因放电而下降，当其500赫兹 脉冲信号1000赫兹脉冲信号值低于下阈值1/3V CC 时定时器被触发端触，输转换为高电平，释放电晶体管截止。
电容C 开始充电，以（R １＋R 2）C 的常数趋向V CC 。
当电容上电压V C 上升到上阈值2/3V CC 时，输出又转换为低电平，并使放电晶体管导电。
电容C 又重新通过R 2和放电晶体管放电，近似以R 2C 的时常数趋向于零。
当电容C 上电压下降到1/3V CC 时，开始新的循环。
如此反复，定时器连续震荡，在输出端产生矩形脉冲在电容C 上形成近似锯齿波的波形。
根据上述分析，利用电路暂态分析的三要素法，得电容C 充电的电压表为 V C =1/3V CC +2/3V CC （1-e -t/τ） （4.4）式中， τ =(R 1+R 2)C （4.5） t=t pH 时V C =V CC ，充电结束。
即：V C =2/3V CC =1/3V CC +2/3V CC （1-e -t/(R1＋R2)C ) （4.6）从上式中可求得 t pH =(R 1+R 2)C ln2=0.7(R 1+R 2) C=0.7(R 1+R 2)C （4.7）同理可求得C 放电的电压表示为 V C =2/3V CC e -t/ R2C ， t=t pL 时，V C =1/3V CC ，，放电结束，从式V C =2/3V CC e -t/ R2C （4.8）可得V C =1/3V CC =2/3V CC e -t/ R2C （4.9） t pL =τln20.7R 2 （4.10）振荡周期为 T=t pH +t pL =0.7（ R １＋2R 2）C （4.11） 振荡频率为 f=1/T=1.43/(R 1+R 2)C （4.12）T图4.3工作波形4.4分频电路pLt pH tov cv 13CC Vtt23CC V 024秒倒计时牌图4.4分频电路在数字逻辑电路中，脉冲分频器通常采用计数式分频电路。
计数器本身就可以作为分频器，用作分频器的计数器，主要关心的不是计数器则采用什么码型，计数器处于什么状态，也不需要译码显示等等。
作为分频器，考虑的是输出脉冲与输入脉冲的重复频率之间存在什么关系，即电路的分频系数是多少，以及输出脉冲是不是对称方波等分频系数为整数的分频器，其输入脉冲一般是周期性脉冲，如果要求分频器的输出脉冲为对称方波，则要求输入脉冲必须是对称方波。
由于信号发生器提供的是1000赫兹的脉冲信号，使用了3个74290N 来进行三次十分频是输出为1赫兹的脉冲信号。
按照8421BCD 码进行加法计数的74290N 提供了两个复位控制端置0、置9，能通过多种方式实现十进制计数。
4.5报警发生装置输出1赫兹脉冲信号信号发生器24秒倒计时牌输入500赫兹、1000赫兹的脉冲信号如上（A）（B）图：555定时器芯片可拓展到不同的实际应用：按键去抖动电路；延迟驱动器；漏脉冲检测器；可编程的定时器；分频器；压控振荡器；频率计；玩具器件；电灯调光器；亮/暗检测器；红外线发射/接收器；开关电源时钟电路，在这里信号发生器用555定时器芯片来提供5工作过程分析24秒倒计时器的主体部分是倒计时功能，通过对这次课程设计的基本要求首先选择了74LS192N，因为它不仅能进行加法减法的可逆运算，还有置零端和置数端为后续设计提供了良好的条件其余的部分为补助与补充部分，计数器的动力来源是秒脉冲信号利用555定时器来实现，由他产生1000赫兹的脉冲再通过三个十分频达到秒脉冲信号的实现，分频器一般分为三类，分频系数为整数，输出脉冲不是对称方波而是矩形波的分频器；分频系数为整数，输出脉冲为对称方波的分频器；分频系数为非整数，输出脉冲肯定不是方波而是矩形波的分频器。
其中的报警、闪烁要通过计算来细心地设计组装成呢不过达到基本要求的电路。
报警电路中要识别5秒、0秒的电路特性，因为只与计数器的输出信号有关，可以计算来用各种非门、与门、或门、与非门、或非门来连接完成。
闪烁部分由555定时器来1000赫兹的脉冲再通过二个十分频达到10赫兹再由一个二分频来实现5赫兹的脉冲来实现闪烁，由于74HC4511又熄灭功能因而能实现闪烁的效果，在提供提个触发器当个微为零时是译码器实现功能。
当把倒计时器的预置开关调到“0010”“0100”就可使预置端为24，再通过加入一个开关实现暂停功能。
6元器件清单序号元件名称规格及用途数量1 定时器555VIRTUAL-YIMER 32 倒计数器74LS192N 23 计数器74LS290N 34 译码显示器74HC4511 25 或非门74HC27N-6V 56 与门74LS18D 97 与非门74LS03N 28 非门74HC05N-6V 49 D触发器74LS74 310 电阻28.86kΩ 311 电阻57.72kΩ 412 电阻115.4kΩ 113 电容PB-DPST 814 电阻100Ω 415 单刀双掷开关STDP-OPEN 97主要原器件介绍7.1 计数器 74LS192N7.1.1引脚图U 574LS192NA 15B 1C 10D 9UP 5QA 3QB 2QC 6QD 7DOWN4~LOAD 11~BO 13~CO12CLR 147.1.2 功能表 CR LD UPDOWN3D 2D 1D 0D Q 3Q 2Q 1Q 01×××××××0 0 × ×3D 2D 1D 0D 3D 2D 1D 0D0 1 1××××增计时减计时保持0 1 1 × × × ×0 1 1 1 × × × ×7.1.3功能介绍可逆计数器74LS192是双时钟方式的。
