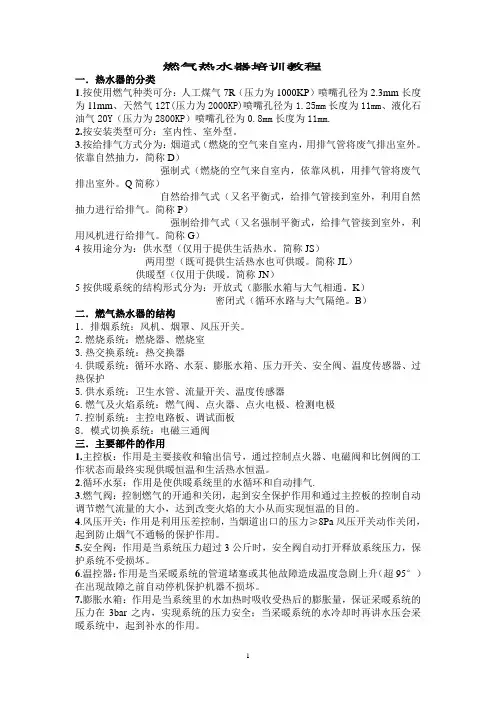

燃气热水器培训教程一．热水器的分类1.按使用燃气种类可分：人工煤气7R（压力为1000KP）喷嘴孔径为2.3mm长度为11mm、天然气12T(压力为2000KP)喷嘴孔径为1.25mm长度为11mm、液化石油气20Y（压力为2800KP）喷嘴孔径为0.8mm长度为11mm.2.按安装类型可分：室内性、室外型。
3.按给排气方式分为：烟道式（燃烧的空气来自室内，用排气管将废气排出室外。
依靠自然抽力，简称D）强制式（燃烧的空气来自室内，依靠风机，用排气管将废气排出室外。
Q简称）自然给排气式（又名平衡式，给排气管接到室外，利用自然抽力进行给排气。
简称P）强制给排气式（又名强制平衡式，给排气管接到室外，利用风机进行给排气。
简称G）4按用途分为：供水型（仅用于提供生活热水。
简称JS）两用型（既可提供生活热水也可供暖。
简称JL）供暖型（仅用于供暖。
简称JN）5按供暖系统的结构形式分为：开放式（膨胀水箱与大气相通。
K）密闭式（循环水路与大气隔绝。
B）二．燃气热水器的结构1．排烟系统：风机、烟罩、风压开关。
2.燃烧系统：燃烧器、燃烧室3.热交换系统：热交换器4.供暖系统：循环水路、水泵、膨胀水箱、压力开关、安全阀、温度传感器、过热保护5.供水系统：卫生水管、流量开关、温度传感器6.燃气及火焰系统：燃气阀、点火器、点火电极、检测电极7.控制系统：主控电路板、调试面板8．模式切换系统：电磁三通阀三．主要部件的作用1.主控板：作用是主要接收和输出信号，通过控制点火器、电磁阀和比例阀的工作状态而最终实现供暖恒温和生活热水恒温。
2.循环水泵：作用是使供暖系统里的水循环和自动排气.3.燃气阀：控制燃气的开通和关闭，起到安全保护作用和通过主控板的控制自动调节燃气流量的大小，达到改变火焰的大小从而实现恒温的目的。
4.风压开关：作用是利用压差控制，当烟道出口的压力≥8Pa风压开关动作关闭，起到防止烟气不通畅的保护作用。
5.安全阀：作用是当系统压力超过3公斤时，安全阀自动打开释放系统压力，保护系统不受损坏。
