网络综合布线工程方案
网络综合布线施工方案
网络综合布线施工方案网络综合布线是指构建与建筑配套的各种网络线缆的系统工程，以满足现代化信息化的需求。
下面是一个网络综合布线施工方案的例子，总字数为700字。
一、项目概况本项目拟在某公司进行网络综合布线施工，布线范围涉及到全部办公区域，总面积为1000平方米。
根据公司的需求，我们将使用Cat6a双绞线作为主要的数据通信介质，同时，还将部署无线网络覆盖。
二、布线方案1. 布线类型本项目采用径向星形布线方式，以满足不同办公区域的通信需求。
同时，布线采用层次化设计，将主干线和分支线结合起来，提高网络的可扩展性和可管理性。
2. 布线材料（1）数据通信布线主干线使用Cat6a双绞线，支架使用金属材料，使其具有较好的屏蔽性能和抗干扰能力。
分支线采用Cat6a双绞线，支架使用塑料材料，以减少对数据传输的干扰。
（2）无线网络覆盖在办公区域内安装适量的无线AP设备，覆盖全部办公区域，确保无线网络的稳定性和可用性。
3. 布线路径主干线和分支线的布线路径应尽量减少与电源线、强电线等干扰源的交叉和接触。
同时，还需要避免与其他设备和设施产生冲突，确保布线的安全和稳定。
4. 布线规划根据办公区域的具体情况，将整个办公区域划分为若干个小区域，根据每个小区域的通信需求进行布线规划。
同时，考虑到未来的扩容需求，合理留有一定的预留线缆，以方便后续的扩展。
三、施工流程1. 布线前的准备工作在施工开始之前，需要进行充分的准备工作，包括调查现场情况，制定详细的施工方案，准备相关的材料和工具。
2. 布线过程（1）确定布线路径，将主干线和分支线按照布线规划图进行布线定位。
（2）进行墙面开槽和铺设线缆，保证线缆的完整性和整洁性。
（3）安装支架和挂钩，固定线缆，确保线缆的稳定性和可维护性。
（4）进行线缆的朔端，加装插座和面板等配套设备。
3. 网络调试和验收在布线完成后，需要进行网络调试和验收工作，确保所有的网络连接良好、稳定，满足用户需求。
四、安全与维护1. 安全措施在施工过程中，需要严格遵守有关安全规范，使用符合标准和质量要求的材料和工具，做好施工现场的安全防护工作。
网络工程综合布线整体方案

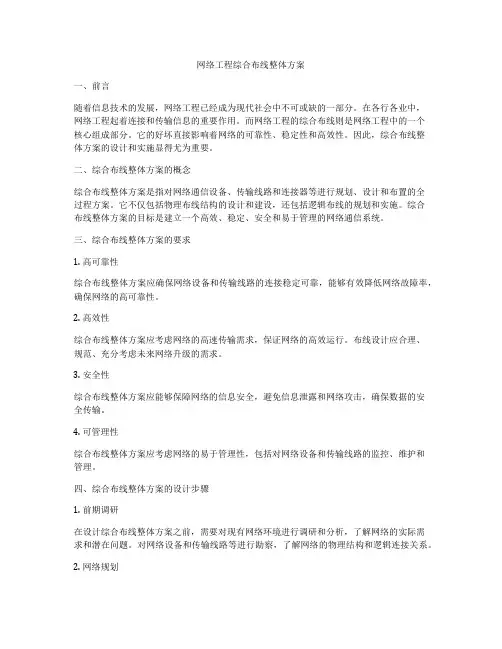

网络工程综合布线整体方案一、前言随着信息技术的发展，网络工程已经成为现代社会中不可或缺的一部分。
在各行各业中，网络工程起着连接和传输信息的重要作用。
而网络工程的综合布线则是网络工程中的一个核心组成部分。
它的好坏直接影响着网络的可靠性、稳定性和高效性。
因此，综合布线整体方案的设计和实施显得尤为重要。
二、综合布线整体方案的概念综合布线整体方案是指对网络通信设备、传输线路和连接器等进行规划、设计和布置的全过程方案。
它不仅包括物理布线结构的设计和建设，还包括逻辑布线的规划和实施。
综合布线整体方案的目标是建立一个高效、稳定、安全和易于管理的网络通信系统。
三、综合布线整体方案的要求1. 高可靠性综合布线整体方案应确保网络设备和传输线路的连接稳定可靠，能够有效降低网络故障率，确保网络的高可靠性。
2. 高效性综合布线整体方案应考虑网络的高速传输需求，保证网络的高效运行。
布线设计应合理、规范、充分考虑未来网络升级的需求。
3. 安全性综合布线整体方案应能够保障网络的信息安全，避免信息泄露和网络攻击，确保数据的安全传输。
4. 可管理性综合布线整体方案应考虑网络的易于管理性，包括对网络设备和传输线路的监控、维护和管理。
四、综合布线整体方案的设计步骤1. 前期调研在设计综合布线整体方案之前，需要对现有网络环境进行调研和分析，了解网络的实际需求和潜在问题。
对网络设备和传输线路等进行勘察，了解网络的物理结构和逻辑连接关系。
2. 网络规划在调研的基础上，进行网络规划，确定网络的布线结构，包括网络设备的布置位置、布线路径和逻辑连接图的设计。
要根据实际需求制定合理的布线方案。
3. 材料选型根据网络规划的要求，选择适合的网络设备、传输线路和连接器等材料。
要考虑材料的质量、性能和价格。
4. 建设和布线根据网络规划和材料选型，进行网络设备的建设和传输线路的布线。
要保证布线的质量和稳定性，确保网络的高效运行。
5. 测试和调试在完成建设和布线之后，需要对网络进行测试和调试，确保网络的连接稳定可靠，满足网络的使用需求。
网络综合布线施工方案
网络综合布线施工方案1. 引言网络综合布线是现代信息化建设的基础，它涉及到数据传输的稳定性、安全性和效率，因此在施工过程中需要制定一个科学合理的方案。
本文将介绍网络综合布线施工方案的一般步骤和注意事项，以便于实施者能够顺利进行施工。
2. 施工步骤2.1 规划设计在网络综合布线施工之前，需要进行详细的规划和设计工作。
首先，确定布线的范围和需求，例如楼层覆盖范围、机房位置等。
其次，根据需求确定布线的类型，包括水平布线和垂直布线。
最后，进行综合设计，包括布线路径规划、设备选型等。
2.2 材料准备施工前需要准备好所需的材料和设备。
根据设计方案，确定所需的光纤、电缆、连接器、配线架、机柜等材料，并进行采购。
同时，需要检查这些材料的质量和规格是否符合要求。
2.3 现场准备在进行施工之前，需要对现场进行准备工作。
首先，清理施工现场，确保没有杂物和碍事的障碍物。
其次，确定好布线路径，标记出线槽和配线架的位置。
最后，组织好施工人员和工具设备，确保施工的顺利进行。
2.4 布线施工网络综合布线的施工包括光纤布线和电缆布线两部分。
2.4.1 光纤布线施工光纤布线施工主要包括光纤的剥皮、连接和固定等步骤。
具体步骤如下： - 根据布线路径，将光纤剥去保护层，并清理光纤末端。
- 将光纤连接器插入光纤末端，注意连接的牢固性。
- 使用光缆夹具将光纤和光缆固定在配线架上，确保固定稳定。
2.4.2 电缆布线施工电缆布线施工主要包括电缆敷设、连接和固定等步骤。
具体步骤如下： - 按照布线路径，将电缆敷设在地面或墙壁上，注意保持电缆的整齐和紧张度。
- 在需要连接的地方，将电缆剥去保护层，并清理电缆末端。
- 根据需要连接的设备，选择合适的连接器，插入电缆末端。
- 使用电缆托、电缆夹具等将电缆固定在配线架上，确保固定稳定。
2.5 测试和验收施工完成后，需要进行网络综合布线的测试和验收工作。
主要包括光纤和电缆的连接测试、网络连通性测试、速率测试等。
网络综合布线实施方案
网络综合布线实施方案网络综合布线实施方案网络综合布线是指将建筑内的各种网络设备通过合理的线缆布线方式连接起来，形成一个完整的网络系统。
下面是一个网络综合布线实施方案的概述，以便为您提供一种合理的实际实施建议。
1. 方案设计首先，需要进行详细的方案设计。
根据实际需求和规划，确定各个区域的网络节点位置和数量，以及线缆走向、覆盖范围等。
同时考虑网络的未来扩展需求，避免后续增加设备时重新布线的问题。
2. 布线材料选择选择合适的布线材料非常重要，包括网络线缆、连接器、插座等。
要考虑到网络传输速度、抗干扰性、可靠性等因素，选择优质的产品，并确保与设备兼容。
3. 布线路径规划根据具体的需求和建筑结构，规划好整个布线路径。
避免线缆过长、交叉或者受到太大的电磁干扰。
同时要注意将数据线与电力线、水管等物理隔离，以免干扰信号传输。
4. 线缆布线按照规划好的路径进行线缆布线，包括水平布线和垂直布线。
水平布线是从机房到各个区域的主干线缆，要尽量减少损耗和干扰；垂直布线是将各个楼层的线缆连接起来，要避免线缆被损坏或者损失信号。
5. 连接器安装根据实际布局需求，在各个节点处安装合适的连接器，包括插座、输出端口等，用以连接设备。
6. 测试与调试完成布线后，对整个网络系统进行测试与调试。
测试线缆连接是否良好、信号传输是否稳定，并解决相应的问题。
7. 文档记录在实施过程中，做好相应的文档记录。
包括布线图纸、线缆标记、连接器位置等，方便后续扩展、维修或者升级。
总之，网络综合布线实施方案的关键在于规划合理、材料优质、安装规范、调试完善，并做好相应的文档记录。
这样可以确保网络系统的稳定运行，为建筑内的各项业务提供高效可靠的网络支持。
网络综合布线工程项目方案

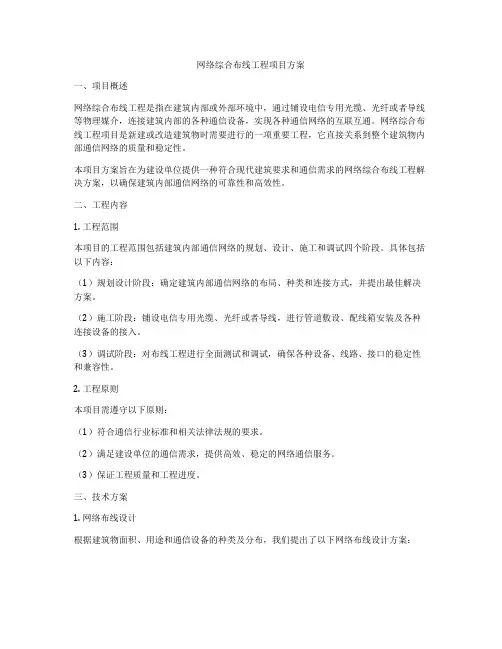

网络综合布线工程项目方案一、项目概述网络综合布线工程是指在建筑内部或外部环境中，通过铺设电信专用光缆、光纤或者导线等物理媒介，连接建筑内部的各种通信设备，实现各种通信网络的互联互通。
网络综合布线工程项目是新建或改造建筑物时需要进行的一项重要工程，它直接关系到整个建筑物内部通信网络的质量和稳定性。
本项目方案旨在为建设单位提供一种符合现代建筑要求和通信需求的网络综合布线工程解决方案，以确保建筑内部通信网络的可靠性和高效性。
二、工程内容1. 工程范围本项目的工程范围包括建筑内部通信网络的规划、设计、施工和调试四个阶段。
具体包括以下内容：（1）规划设计阶段：确定建筑内部通信网络的布局、种类和连接方式，并提出最佳解决方案。
（2）施工阶段：铺设电信专用光缆、光纤或者导线，进行管道敷设、配线箱安装及各种连接设备的接入。
（3）调试阶段：对布线工程进行全面测试和调试，确保各种设备、线路、接口的稳定性和兼容性。
2. 工程原则本项目需遵守以下原则：（1）符合通信行业标准和相关法律法规的要求。
（2）满足建设单位的通信需求，提供高效、稳定的网络通信服务。
（3）保证工程质量和工程进度。
三、技术方案1. 网络布线设计根据建筑物面积、用途和通信设备的种类及分布，我们提出了以下网络布线设计方案：（1）对于大型商业综合体和写字楼建筑，我们采用光纤作为主干线，根据建筑的结构和布局要求，设计不同规格的配线间和配线箱，并采用光分插箱以实现光纤收发、提供高速互联功能。
（2）对于中小型办公场所和住宅建筑，我们采用双绞线作为主要布线媒介，利用RJ45接口进行连接。
2. 施工技术（1）在施工过程中，我们将严格执行国家有关建筑规范和施工标准，将布线设备、线缆等材料按照设计要求进行铺设和安装，保证施工质量。
（2）在光纤布线的施工过程中，我们将采用严格的光纤接口清洁技术，确保光纤连接的稳定和传输的可靠性。
（3）对于新建建筑，我们将根据建筑结构和布局设计合理的管道和电线槽，以便于后期设备的维修和升级。
网络综合布线工程设计方案
xxx网络综合布线工程设计方案第一章结构化综合布线系统项目简介项目简介xxx，以智能化通讯办公，信息管理为主；此次布线工程主要是进行xxx智能楼宇信息网的建设，在九七工程的基础上加以完善，我们将为用户提供100Mbps到户的网络接口，以适应将来高速Internet需求；xxx结构化综合布线系统作为智能化结构的重要组成部分，我们力争做到在尽可能减少一次性投资的基础上，协调好近期使用和远期发展的关系，建立起一个技术先进、开放式的智能信息管理系统。
用户需求分析：1）综合布线系统的结构、性能要符合国内、国际标准和规范，满足各个系统目前和未来发展的需要。
2）综合布线系统应以电脑系统等为服务对象，同时尽可能为各个弱电系统提供统一信息传输布线平台。
它应有利于各个系统自身组网和传递信息，有利于各个系统之间的互连，有利于各个系统与外界的连网。
3）布线系统要具有高性能和相当的超前性，能够满足各个系统目前和未来新技术、新产品对传输的需求。
4）同时布线系统在设计和实施中应充分考虑办公的具体特点，在信息点的选取、线缆配置等各方面满足网络系统的要求。
5）布线系统应采用符合国内、国际标准的名牌布线产品，技术上要领先，同时要经过国内、国际广泛和较长期使用，具有良好的技术支持和服务。
第二章XXX智能小区结构化综合布线系统设计依据《智能建筑设计标准》GB/T50314-2000；民用建筑线缆标准EIA/TIA570；民用建筑通信管理标准EIA/TIA606；民用建筑通信管理标准EIA/TIA607；国际建筑布线标准IEC/ISO11801；光纤分布式数据接口高速局域网标准ANSIFDDI；综合业务数字网基本数据速率接口标准CCITTISDN；建筑与建筑群综合布线系统设计规范GBT50311-2000；建筑与建筑群综合布线系统工程施工及验收规范GBT50312-2000；《商用建筑线缆标准》EIA/TIA568A；《商用建筑线缆标准》EIA/TIA569；《民用建筑电气设计规范》JGJ/16-92；《建筑设计防火规范》GBJ16-37《工业企业通信接地规范》GBJ79-85第三章布线系统方案设计说明3.1 工程概况xxx结构化综合布线系统是一套完整而标准的模块化、集成化、灵活开放的智能化布线系统，它通过非屏蔽双绞线、光纤将数据(Data)、图像(Image)等信号集成于单一的介质中传输，并提供标准的信息插座和组合式卡接方式，以连接各种不同类型的设备终端。
网络综合布线改造工程方案
网络综合布线改造工程方案一、背景随着信息化建设的不断推进，企业的数据交换需求不断增加，对网络综合布线的要求也逐渐提高。
传统的网络综合布线已经难以满足企业日益增长的数据传输需求，因此，需要对网络综合布线进行改造升级，以满足企业的发展需求。
二、项目概述本项目旨在对企业原有的网络综合布线进行改造升级，提高网络综合布线的数据传输能力和稳定性，确保企业各部门的数据传输需求顺畅进行，并提高企业整体信息化水平。
三、改造目标1.提高数据传输带宽和速度，满足企业日益增长的数据传输需求。
2.提高网络综合布线的稳定性和可靠性，减少网络故障发生的可能性，保障企业各部门的正常工作。
3.优化网络综合布线结构，提高网络管理的便捷性和效率。
四、改造内容1.整体布线规划对企业现有的网络综合布线进行全面调研和评估，确定改造的范围和内容，合理规划网络综合布线的结构和布局。
2.网络设备更新更新企业的网络设备，采用高速、高性能的交换机、路由器和数据中心设备，提高网络传输的效率和速度。
3.光纤布线更新对企业原有的铜缆布线进行更新，采用光纤布线替代部分铜缆布线，提高数据传输带宽和稳定性。
4.网络管理系统升级更新企业的网络管理系统，提高网络综合布线的管理便捷性和效率。
5.配套设施建设对网络综合布线所需的配套设施进行建设，包括机房空调、UPS电源等，提供良好的工作环境和电力支持。
6.安全管理系统建设建设网络综合布线的安全管理系统，加强对网络的安全防护和监控，保障企业网络的安全稳定运行。
五、改造方案1.整体规划对企业现有的网络综合布线进行全面调研和评估，制定详细的改造方案，确定改造的范围和内容，合理规划网络综合布线的结构和布局。
2.分布式布线为了提高网络综合布线的稳定性和可靠性，采用分布式布线方案，将网络设备分布在多个地点，避免在一个地点集中布设网络设备。
3.光纤布线更新采用光纤布线替代部分铜缆布线，提高数据传输带宽和稳定性，保证网络传输的高效率和速度。
综合布线施工方案范本(3篇)
第1篇一、项目概述1. 项目背景随着信息技术的飞速发展，现代建筑对通信系统的需求日益增长。
综合布线系统作为现代建筑中信息传输的基础设施，其质量直接影响到建筑物的信息化水平。
本方案旨在为某建筑物提供一套高效、可靠的综合布线系统，以满足未来信息传输的需求。
2. 项目目标（1）确保综合布线系统的安全、稳定、高效运行；（2）满足各类信息传输需求，包括语音、数据、视频等；（3）便于维护和管理；（4）符合国家相关标准和规范。
二、系统设计1. 系统架构本综合布线系统采用星型拓扑结构，由工作区子系统、水平布线子系统、管理子系统、垂直布线子系统、设备间子系统及建筑群子系统组成。
2. 系统选型（1）线缆：采用六类非屏蔽双绞线（Cat6），满足1000Mbps传输速率；（2）插座：采用RJ45接口，确保信号传输质量；（3）配线架：采用19英寸标准机架，便于管理和维护；（4）跳线：采用6类跳线，确保信号传输的稳定性；（5）设备：选用知名品牌交换机、路由器等网络设备。
三、施工准备1. 施工组织（1）项目经理：负责整个项目的组织、协调和管理工作；（2）施工队伍：由具有丰富经验的电工、网络工程师等组成；（3）材料供应：确保各类材料及时、合格地供应；（4）施工设备：准备必要的施工设备，如线缆剪线机、剥线钳、测线仪等。
2. 施工材料（1）线缆：六类非屏蔽双绞线（Cat6）；（2）插座：RJ45接口；（3）配线架：19英寸标准机架；（4）跳线：6类跳线；（5）设备：交换机、路由器等网络设备。
四、施工步骤1. 工作区子系统施工（1）确定信息点位置，进行点位放样；（2）安装信息模块，连接RJ45接口；（3）进行线缆连接，确保信号传输质量；（4）测试信息点，确保无误。
2. 水平布线子系统施工（1）确定水平布线路径，进行路径放样；（2）敷设线缆，确保线缆平整、无扭曲；（3）连接配线架，进行跳线；（4）测试水平布线，确保无误。
3. 管理子系统施工（1）确定管理区域，进行区域划分；（2）安装配线架，连接水平布线；（3）进行标签标识，便于管理和维护；（4）测试管理子系统，确保无误。
