六十进制计数器设计
EDA-六十进制计数器的VHDL设计概要
THEN
3.1.3 VHDL的数据类型
1. BIT：位数据类型，只有两个取值：‘0’和‘1’。 2. BIT_VECTOR( )： 位矢量数据类型。 3. STD_LOGIC：标准逻辑位数据类型。有9种不同的取值： 4. STD_LOGIC_VECTOR（）：标准逻辑位矢量数据类型。
STD_LOGIC所定义的9种数据的含义是：
数据类型时，需要使用库和程序包，具体格式如下所示：
LIBRARY IEEE； USE IEEE.STD_LOGIC_1164.ALL；
3.2 VHDL的完整结构
图2-2 D触发器
D触发器的功能：在时钟信号上升沿到来的时候，输 出跟随输入变化，否则，输出保持不变。
3.2.1 时钟上升沿检测表式
时钟上升沿的检测有两种表达方式：
1. CLK’EVENT AND CLK = ‘1’
2. RISING_EDGE(CLK)
3.2.2 D触发器的VHDL设计
库与程序包声明 标准逻辑位
LIBRARY IEEE ;
USE IEEE.STD_LOGIC_1164.ALL ; 库 ENTITY DFF1 IS 程序包 PORT (CLK : IN STD_LOGIC ; 实体 D : IN STD_LOGIC ; Q : OUT STD_LOGIC );
END DFF1;
3.3 六十进制计数器的VHDL设计
六十进制BCD码计数器的源程序：
实体名
LIBRARY IEEE; USE IEEE.STD_LOGIC_1164.ALL; USE IEEE.STD_LOGIC_UNSIGNED.ALL; ENTITY cnt60 IS PORT (clk, clr: IN STD_LOGIC; ten, one: DOWNTO 0 ); OUT STD_LOGIC_VECTOR(3
60进制计数器设计(VHDL)
《EDA技术》课程实验报告学生姓名：黄红玉所在班级：电信100227指导教师：高金定老师记分及评价：一、实验名称实验6：60进制计数器设计二、任务及要求【大体部份】4分一、在QuartusII平台上，采用文本输入设计方式，通过编写VHDL语言程序，完成60进制计数器的设计并进行时序仿真。
二、设计完成后生成一个元件，以供更高层次的设计挪用。
3、实验箱上选择适当的模式进行验证，目标芯片为ACEX1K系列EP1K30TC144-3。
【发挥部份】1分在60进制基础上设计6进制计数器，完成时序仿真。
三、实验程序library ieee;use jinzhi60 isport(clk:in std_logic;co:out std_logic;qh:buffer std_logic_vector(3 downto 0);ql:buffer std_logic_vector(3 downto 0));end entity jinzhi60;architecture art of jinzhi60 isbeginco<='1'when(qh="0101"and ql="1001")else'0';process(clk)beginif(clk='1')thenif(ql=9)thenql<="0000";if(qh=5)thenqh<="0000";elseqh<=qh+1;end if;elseql<=ql+1;end if;end if;end process;end architecture art;四、仿真及结果分析由以上代码编译，仿真，取得一下时序仿真波形图。
用VHDL语言实现一个六十进制计数器，该计数器有计数使能端en，清零端clr和进位输出端co。
60进制计数器设计说明
由200HZ，5V电源供给。
作高位芯片与作低芯片位之间级联。
4)两个芯片间的级联。
2.六十进制计数器设计描述2.1设计的思路1)芯片介绍：74LS192 为加减可逆十进制计数器，CPU端是加计数器时钟信号，CPD是减计数时钟信号RD=1 时无论时钟脉冲状态如何，直接完成清零功能。
RD=0，LD=0时，无论时钟脉冲状态如何，输入信号将立即被送入计数器的输出端，完成预置数功能。
2)十进制可逆计数器74LS192引脚图管脚及功能表3)74LS192是同步十进制可逆计数器，它具有双时钟输入，并具有清除和置数等功能，其引脚排列及逻辑符号如下所示：图5-4 74LS192的引脚排列及逻辑符号（a）引脚排列 (b) 逻辑符号图中：为置数端，为加计数端，为减计数端，为非同步进位输出端，为非同步借位输出端，P0、P1、P2、P3为计数器输入端，为清除端，Q0、Q1、Q2、Q3为数据输出端。
输入输出MR P3 P2 P1 P0 Q3 Q2 Q1 Q01 ×××××××0 0 0 00 0××d c b a d c b a0 11××××加计数1 1 ××××减计数4)利用两片74ls192分别作为六十进制计数器的高位和低位，分别与数码管连接。
把其中的一个芯片连接构成十进制计数器，另一个通过一个与门器件构成一个六进制计数器。
5)如下图：2.2设计的实现1)两芯片之间级联；把作高位芯片的进位端与下一级up端连接这是由两片74LS192连接而成的60进制计数器，低位是连接成为一个十进制计数器，它的clk端接的是低位的进位脉冲。
高位接成了六进制计数器。
当输出端为0101 的时候在下个时钟的上升沿把数据置数成0000 这样就形成了进制计数器，连个级联就成为了60进制计数器，分别可以作为秒和分记时。

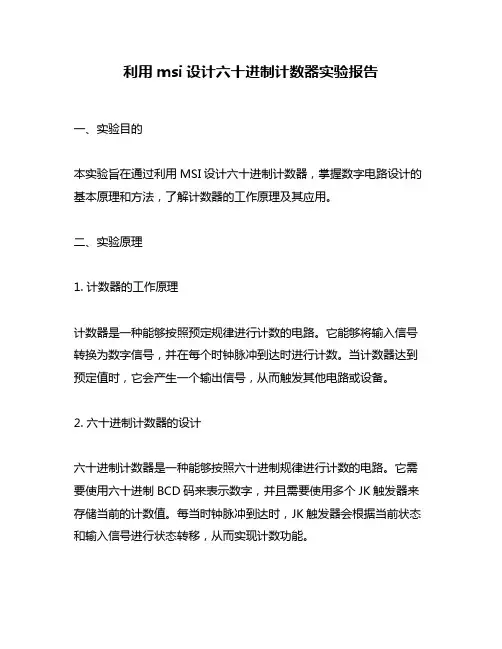

利用msi设计六十进制计数器实验报告
利用msi设计六十进制计数器实验报告一、实验目的本实验旨在通过利用MSI设计六十进制计数器，掌握数字电路设计的基本原理和方法，了解计数器的工作原理及其应用。
二、实验原理1. 计数器的工作原理计数器是一种能够按照预定规律进行计数的电路。
它能够将输入信号转换为数字信号，并在每个时钟脉冲到达时进行计数。
当计数器达到预定值时，它会产生一个输出信号，从而触发其他电路或设备。
2. 六十进制计数器的设计六十进制计数器是一种能够按照六十进制规律进行计数的电路。
它需要使用六十进制BCD码来表示数字，并且需要使用多个JK触发器来存储当前的计数值。
每当时钟脉冲到达时，JK触发器会根据当前状态和输入信号进行状态转移，从而实现计数功能。
三、实验步骤1. 确定电路图和元件清单根据六十进制BCD码和JK触发器的特点，确定所需元件清单，并绘制出完整的电路图。
2. 按照电路图连接元件按照电路图连接各个元件，并注意排列布局和线路的清晰可见。
3. 进行电路测试使用万用表等工具对电路进行测试，检查是否存在短路、开路等问题，并逐步调整电路以确保其正常工作。
4. 进行计数器测试将计数器与其他电路或设备连接，并进行计数器测试。
检查计数器是否能够按照预定规律进行计数，并观察输出信号是否正确。
四、实验结果经过以上步骤，我们成功地设计出了一个六十进制计数器，并进行了相应的测试。
该计数器能够按照六十进制规律进行计数，并在达到预定值时产生相应的输出信号。
同时，我们还通过本次实验深入了解了数字电路设计的基本原理和方法，对于今后的学习和实践具有重要意义。
五、实验总结本次实验是一次非常有意义的数字电路设计经历，通过该实验我们不仅掌握了六十进制计数器的设计方法和原理，还加深了对数字电路设计的理解和认识。
同时，在实际操作中我们也学会了如何绘制完整的电路图，并且能够运用工具对电路进行测试和调整。
这些经验将为今后更深入地学习数字电路设计奠定坚实的基础。
原理图六十进制计数器设计
实验名称：基于FPGA的原理图六十进制计数器设计
1.实验目的：
熟悉使用Quartus II的原理图输入方法设计简单组合电路。
把握利用EDA软件进行原理图输入方式的电子线路设计的详细流程。
2实验内容：
完成六十进制加法计数器的设计，包括原理图输入，编译，综合，适配，仿真，实验板上的硬件测试。
选择模式5，数码管8和7显示数字进制，指示灯8接进位。
3. 实验方案（程序设计说明）
频率计的核心元件之一是含有时钟使能及进位扩展输出的十进制计数器。
在原理图的绘制过程中应特别注意图形设计规则中信号标号和总线的表达方式。
为了测试六十进制计数器的功能，可以将counter60设置成工程，工程名和顶层文件名都取为counter60。
4. 实验步骤或程序（经调试后正确的源程序）
见附件A
5．程序运行结果
6．出现的问题及解决方法
无
附件A
实验步骤或程序：
实验原理图:
管脚设置：。
60进制计数器课程设计
60进制计数器课程设计60进制计数器设计 (1)绪论 (1)1.1设计背景 (1)1.2设计思想 (1)2器件介绍 (2)2.1电阻 (2)2.2电容 (3)2.3 555秒发⽣器 (3)2.4 74ls00 (5)2.574ls90 (6)2.674ls48 (7)3软件仿真 (8)3.1 555仿真图 (8)3.2 60进制仿真图 (9)3.3 仿真图 (9)4焊接⽅法 (11)4.1焊接⽅法 (11)4.2 注意事项 (12)4.3调试 (12)4.4实际图 (13)5总结 (14)6致谢 (16)7 参考⽂件 (17)60进制计数器设计摘要：60进制计数器的设计是以数电和模电为基础，结合模电⾥⾯的置零⽅法，利⽤了555芯⽚、74ls00、74ls48、74ls90以及显⽰管和各种电阻电容组成的。
利⽤74ls90可以实现制数功能，可以单独制成⼗进制。
利⽤74ls00（与⾮门）与74ls90可以制成6进制，再利⽤74ls48和显⽰管就可以在基于EWB的软件平台上完成该设计。
本设计采⽤较为常⽤的74系列芯⽚，及555芯⽚实现了信号灯与信号脉冲同步实现、同步控制，进⽽提⾼了整个系统的稳定性、独⽴性。
在实际⽣活中我们⽤60进制的有钟表的秒分进制。
随着我国科学技术与⾼科技的发展，对于仪器精度的要求更加的⾼，为了满⾜中国⾼科技的发展需求研究⾼精度计数器对于我国的航天、电⼦等业务具有很⼤的作⽤.关键字：60进制555芯⽚74ls00 74ls48 74ls90绪论1.1设计背景计数器是⼀个⽤以实现计数功能的时序部件，它不仅可⽤来及脉冲数，还常⽤作数⼦系统的定时、分频和执⾏数字运算以及其它特定的逻辑功能。
⽬前，⽆论是TTL还是CMOS集成电路，都有品种较齐全的中规模集成计数器。
使⽤者只要借助于器件⼿册提供的功能和⼯作波形图以及引出端的排列，就能正确运⽤这些器件。
计数器在现代社会中⽤途中⼗分⼴泛，在⼯业⽣产、各种和记数有关电⼦产品。
设计60进制计数器--电子技术基础课程设计
X X 大学电子技术基础实验课程设计用74LS161设计六十进制计数器学院：班级：姓名：学号：用74LS161设计六十进制计数器摘要计数器是一个用以实现计数功能的时序部件，它不仅可用来及脉冲数，还常用作数子系统的定时、分频和执行数字运算以及其它特定的逻辑功能。
目前，无论是TTL还是CMOS 集成电路，都有品种较齐全的中规模集成计数器。
使用者只要借助于器件手册提供的功能和工作波形图以及引出端的排列，就能正确运用这些器件。
计数器在现代社会中用途中十分广泛，在工业生产、各种和记数有关电子产品。
如定时器，报警器、时钟电路中都有广泛用途。
在配合各种显示器件的情况下实现实时监控，扩展更多功能。
利用两片74LS161分别作为六十进制计数器的高位和低位，分别与数码管连接。
把其中的一个通过一个与门器件构成一个十进制计数器，另一个芯片构成六进制计数器。
十进制计数器（个位）和六进制计数器（十位）均采用反馈清零法利用两个74LS161构成。
当个位计数器从1001计数到0000时，十位计数器要计数一次，可通过两芯片之间级联实现。
使用200HZ时钟信号作为计数器的时钟脉冲。
根据设计基理可知，计数器初值为00，按递增方式计数，增到59时，再自动返回到00。
关键字：60进制，计数器，74LS161，级联目录第1章概述 (1)1.1 计数器设计目的 (1)1.2 计数器设计组成 (1)第2章六十进制计数器设计描述 (2)2.1 74LS161的功能 (2)2.2 方案框架 (3)第3章六十进制计数器的设计与仿真 (4)3.1 基本电路分析设计 (4)3.2 计数器电路的仿真 (6)第4章总结 (8)第1章概述计数器是一个用以实现计数功能的时序部件，它不仅可用来及脉冲数，还常用作数子系统的定时、分频和执行数字运算以及其它特定的逻辑功能。
计数器种类很多。
按构成计数器中的各触发器是否使用一个时钟脉冲源来分，有同步计数器和异步计数器。
根据计数制的不同，分为二进制计数器、十进制计数器和任意进制计数器。
数电-课程设计-60进制计数器
表1 十进制计数器功能表CP RD` LD` EP ET 工作状态×0 ××置零↑ 1 0 ××预置数× 1 1 0 1 保持× 1 1 ×0 保持↑ 1 1 1 1 计数连接方式如图：图2 十进制计数器（个位）2、十进制计数器（十位）电路图3 十进制计数器（十位）3、时钟脉冲电路图4 时钟脉冲电路4、置数电路图5 置数电路5、进位电路图6 进位电路6、译码显示电路图7 译码显示电路三、绘制原理图1、完整原理图图7 计数器原理图2、选定仪器列表仪器名称型号数量用途同步十进制计数器74LS160 2片极联构成60进制计数器与门与非门非门74LS21D74LS00D74LS04D各1个辅助设计构成其他计数器共阴极显示器DCD-HEX 2只显示数字计数电压源1个提供脉冲电压表二原理图仪器列表四、测试方案测试步骤：1）进入Multisim7界面图8 软件页面2）右击空白处，选择放置元件，进入元器件选择区，选择要放置的元件，然后单击好。
图9 放置元件3）放置好各种器件之后，即可进行线路连接，同时标明所需参数值。
设置元器件的参数时，用鼠标双击，弹出属性对话框，分别给元件赋值，并设置名称标号。
图10 元器件属性图4）确认电路无误后，即可单击仿真按钮，实现对电路的仿真工作。
5）观察结果看是否与理论分析的预测结果相同。
五、测试验证结果与分析1、验证结果以下两个仿真结果分别是计数器计数的仿真起点00和仿真终点59，之后计数器会自动恢复原来的00起点继续进行循环计数，并且进位输出灯会在59时发光。
图11 60进制计数器起点00 图12 60进制计数器终点592、理论分析本计数器由两个10进制计数器构成60进制计数器的接线图，右边的10进制计数器作为个位，左边的10进制计数器作为十位。
输入端全部接地，计数开始循环一周后通过置位法自动进行归00，之后再继续循环计数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
六十进制计数器
设计报告
姓名：
学号：
班级： 13电气工程1班
系别：自动化工程系
指导教师：
时间： 2015-1-10
目录
1.概述 (2)
1.1计数器设计目的 (3)
1.2计数器设计组成 (3)
2.六十进制计数器设计描述 (4)
2.1设计的思路 (6)
2.2设计的实现 (6)
3. 六十进制计数器的设计与仿真 (7)
3.1基本电路分析设计 (7)
3.2 计数器电路的仿真 (10)
4.总结 (13)
4.1遇到的问题及解决方法 (13)
4.2实验的体会与收获 (14)
◆1概述
计数器是一个用以实现计数功能的时序部件，它不仅可用来及脉冲数，还常用作数子系统的定时、分频和执行数字运算以及其它特定的逻辑功能。
计数器种类很多。
按构成计数器中的各触发器是否使用一个时钟脉冲源来分，有同步计数器和异步计数器。
根据计数制的不同，分为二进制计数器、十进制计数器和任意进制计数器。
根据计数器的增减趋势，又分为加法、减法和可逆计数器。
还有可预制数和可变程序功能计数器等等。
目前，无论是TTL还是CMOS集成电路，都有品种较齐全的中规模集成计数器。
使用者只要借助于器件手册提供的功能和工作波形图以及引出端的排列，就能正确运用这些器件。
计数器在现代社会中用途中十分广泛，在工业生产、各种和记数有关电子产品。
如定时器，报警器、时钟电路中都有广泛用途。
在配合各种显示器件的情况下实现实时监控，扩展更多功能。
1.1计数器设计目的
1)每隔1s，计数器增1；能以数字形式显示时间。
2)熟练掌握计数器的各个部分的结构。
3)计数器间的级联。
4)不同芯片也可实现六十进制。
1.2计数器设计组成
1)用两个74ls192芯片和一个与非门实现。
2)当定时器递增到59时，定时器会自动返回到00显示，然后继续计
时。
3)本设计主要设备是两个74LS160同步十进制计数器，并且由200HZ，
5V电源供给。
作高位芯片与作低芯片位之间级联。
4)两个芯片间的级联。
◆2.六十进制计数器设计描述
2.1设计的思路
1)芯片介绍：74LS192 为加减可逆十进制计数器，CPU端是加计数
器时钟信号，CPD是减计数时钟信号RD=1 时无论时钟脉冲状态
如何，直接完成清零功能。
RD=0，LD=0 时，无论时钟脉冲状态
如何，输入信号将立即被送入计数器的输出端，完成预置数功能。
2)十进制可逆计数器74LS192引脚图管脚及功能表
3)74LS192是同步十进制可逆计数器，它具有双时钟输入，并具有
清除和置数等功能，其引脚排列及逻辑符号如下所示：
图5-4 74LS192的引脚排列及逻辑符号
（a）引脚排列 (b) 逻辑符号
图中：为置数端，为加计数端，为减计数端，为非同步进位输出端，为非同步借位输出端，P0、P1、P2、P3为计数器输入端，为清除端，Q0、Q1、Q2、Q3为数据输出端。
输入输出MR P3 P2 P1 P0 Q3 Q2 Q1 Q0
××××××0 0 0 0 1
×
× d c b a d c b a
0 0
×
0 1
××××加计数
1
0 1 1 ××××减计数
4)利用两片74ls192分别作为六十进制计数器的高位和低位，分别
与数码管连接。
把其中的一个芯片连接构成十进制计数器，另一
个通过一个与门器件构成一个六进制计数器。
5)如下图：
2.2设计的实现
1)两芯片之间级联；把作高位芯片的进位端与下一级up端连接这是
由两片74LS90连接而成的60进制计数器，低位是连接成为一个
十进制计数器，它的clk端接的是低位的进位脉冲。
高位接成了
六进制计数器。
当输出端为0101 的时候在下个时钟的上升沿把
数据置数成0000 这样就形成了进制计数器，连个级联就成为了
60进制计数器，分别可以作为秒和分记时。
2)方案的实现：
使用200HZ时钟信号作为计数器的时钟脉冲。
根据设计基理可知，
计数器初值为00，按递增方式计数，增到59时，再自动返回到
00。
此电路可以作为简易数字时钟的分钟显示。
下图为60进制计
数器的总体框图。
图1 系统总体框图
3. 六十进制计数器的设计与仿真
3.1基本电路分析设计
1)十进制计数器（个位）电路本电路采用74LS160作为十进制计数
器，它是一个具有异步清零、同步置数、可以保持状态不变的
十进制上升沿计数器。
2)功能表如下；
表1十进制计数器功能表
连接方式如下图：
图2 十进制计数器（个位）3)十进制计数器（十位）电路
图3 十进制计数器（十位）
4)时钟脉冲电路
5V 200Hz
图4 时钟脉冲电路
5)置数电路
图5 置数电路
6)进位电路
图6 进位电路
7)译码显示电路
图7 译码显示电路
仪器名称型号数量用途
同步十进制计数
器74LS192 2片
级联构成60进制计
数器
与门74ALS09N 各1个辅助设计构成其他
计数器
共阴极显示器DCD-HEX 2只显示数字计数电压源Vcc +5v 1个提供电压
时钟脉冲+5V 200Hz 1个提供时钟脉冲电压
3.2 计数器电路的仿真
1)进入Multisim10.0界面
2)右击空白处，选择放置元件，进入元器件选择区，选择要放置的
元件，然后单击放置。
3)放置好各种器件之后，即可进行线路连接，同时标明所需参数值。
设置元器件的参数时，用鼠标双击，弹出属性对话框，分别给元件赋值，并设置名称标号。
4)确认电路无误后，即可单击仿真按钮，实现对电路的仿真工作。
5)观察结果看是否与理论分析的预测结果相同。
成都理工大学工程技术学院
数字电路设计报告
4.总结
4.1遇到的问题及解决方法
1、在设计过程中我查阅了大量的资料，了解了许多关于计数器设计方面的问题，进一步理解了各种元器件的使用方法。
2、这次课程设计让我学到了很多，不仅掌握了简单的电子电路的设计与制作，也掌握了毕业设计写作的方法和格式。
在制作电路时，我深深体会到连接电路时一定要认真仔细，每一步骤都要认真分析。
3、本次课程设计也反映出很多问题，比如竞争—冒险现象是很常见的，并且消除此现象并不是很容易，尤其是对结构复杂的电路而言，往往消除了一处竞争—冒险现象，又产生了另一处，此问题需要我以后多加注意。
4.2实验的体会与收获
1、本设计原理简单，结构清晰，较为容易仿真成功。
从本次课程设计中使我获益匪浅，
2、在实验过程中要用心面对每一个问题，通过不断的努力去解决这些问题.在解决设计问题的同时自己也在其中有所收获。
3、首先使我对数电这门课程有了更深的体会，通过对60进制计数器的设计使我将以前所学的理论知识运用到实际中去，使用Multisim软件进行仿真，使我找到了很多以前没有完全理解的知识，通过再次查找资料，我又学会了很多。
第11页共14页。
