合成氨工艺流程图
化学工艺学第2章合成氨
耐火材料衬里 转化催化剂
耐火球 拱型 砌体 二段转化气 人孔
夹层式空气分布器
凯洛格型二段转化炉
33
第2章 合成氨
• 2.3 原料气的净化
原料气的净化工艺包括： 原料气脱硫→一氧化碳变换→二氧化碳的脱除 （脱碳） →原料气的精制（少量CO的脱除） 原料气脱除硫化物：是防止后续的一氧化碳变换和脱碳 反应的催化剂中毒； 一氧化碳变换反应：是为了提高原料气中H2含量和防止 合成氨反应催化剂（铁系催化剂）中毒； 二氧化碳的脱除：是防止合成氨反应催化剂中毒。
29
第2章 合成氨
• 2.2.5 甲烷蒸气转化的生产方式
一段转化炉 ：
侧壁烧嘴 转化炉
30
顶部烧嘴方箱转化炉
31
第2章 合成氨
• 2.2.5 甲烷蒸气转化的生产方式
二段转化 ： 转化气【一段】 + 空气【CO+H2）：N2=3~3.1 】 + 水蒸气【少量】 → 加压到3.3~3.5 MPa → 二段转化炉顶部喷出燃烧，使温度升高到1200℃，并进 入催化剂层反应：CO + H2O == CO2 + H2 出二段的转化气达1000℃。组成为：
中小型厂新鲜液氨1418nh87两级分氨工艺流程图中小型厂3050循环10301020循环器水冷器两级分氨工艺流程图大型厂凯洛格氨合成工艺流程89新鲜气甲烷化气换热器离心压缩机冷热交换器高压低压氨分离器换热器锅炉给水预热器开工加热炉放空气氨冷却器放空气分离器凯洛格的氨合成工艺流程250300155mpa69942323244314128490锅炉给水预热器热热交换器冷热交换器第一离心式压缩机压缩机循环段分离器分离器分离器托普索氨合成工艺流程
第2章 合成氨
年产10万吨合成氨合成工艺设计讲解
目录1．总论 (1)1.1设计任务的依据 (3)1.2概述……………………………………………………………………………1.2.1设计题目 (7)1.2.2 设计具体类容范围及设计阶段 (7)1.2.3设计的产品的性能、用途及市场需要 (8)1.2.4简述产品的几种生产方法及特点 (8)1.3产品方案 (8)1.4设计产品所需要的主要原料规格、来源 (8)1.4.1设计产品所需要的主要原料来源 (8)1.4.2涉及产品所需要的主要原料规格 (8)1.5生产中产生有害物质和处理措施 (8)1.5.1氨气和液氨 (8)1.5.2合成氨废水 (8)2．生产流程及生产方法的确定 (8)3．生产流程简述 (14)4．工艺计算 (16)4.1原始条件 (16)4.2物料衡算 (16)4.2.1合成塔物料衡算 (18)4.2.2氨分离器气液平衡计算 (19)4.2.3冷交换器气液平衡计算 (19)4.2.4液氨贮槽气液平衡计算 (25)4.2.5液氨贮槽物料计算 (29)4.2.6热交换器热量计算 (35)4.2.7水冷器热量计算 (36)4.2.8氨分离器热量核算 (39)5. 主要设备选型 (39)5.1废热锅炉设备工艺计算 (40)5.1.1计算条件 (40)5.1.2 官内给热系数α计算 (41)5.1.3管内给热系数αi计算 (42)5.1.4总传热系数K 计算 (43)5.1.5平均传热温差m Δt 计算 (44)5.1.6传热面积 (45)5.2主要设备选型汇总 (46)参考文献 (42)年产10万吨合成氨合成工艺设计摘要：介绍合成氨合成生产工艺流程，着重通过对此工艺流程的物料衡算，能量衡算确定主要设备选型。
关键词：氨合成；生产工艺；物料衡算；能量衡算；设备选型1 总论氨是最为重要的基础化工产品之一，其产量居各种化工产品的首位; 同时也是能源消耗的大户，世界上大约有10%的能源用于生产合成氨。
氨主要用于农业,合成氨是氮肥工业的基础，氨本身是重要的氮素肥料，其他氮素肥料也大多是先合成氨、再加工成尿素或各种铵盐肥料，这部分约占70 %的比例，称之为“化肥氨”；同时氨也是重要的无机化学和有机化学工业基础原料，用于生产铵、胺、染料、炸药、制药、合成纤维、合成树脂的原料，这部分约占30%的比例,称之为“工业氨”。
合成氨工艺流程简介
合成氨工艺流程简介在200MPa的高压和500℃的高温和催化剂作用下，N2+3H2==2NH3,经过压缩冷凝后，将余料在送回反应器进行反应，合成氨指由氮和氢在高温高压和催化剂存在下直接合成的氨。
世界上的氨除少量从焦炉气中回收副产外，绝大部分是合成的氨。
合成氨主要用作化肥、冷冻剂和化工原料。
生产方法生产合成氨的主要原料有天然气、石脑油、重质油和煤（或焦炭）等。
①天然气制氨。
天然气先经脱硫，然后通过二次转化，再分别经过一氧化碳变换、二氧化碳脱除等工序，得到的氮氢混合气，其中尚含有一氧化碳和二氧化碳约0.1％～0.3％（体积），经甲烷化作用除去后，制得氢氮摩尔比为3的纯净气，经压缩机压缩而进入氨合成回路，制得产品氨。
以石脑油为原料的合成氨生产流程与此流程相似。
②重质油制氨。
重质油包括各种深度加工所得的渣油，可用部分氧化法制得合成氨原料气，生产过程比天然气蒸气转化法简单，但需要有空气分离装置。
空气分离装置制得的氧用于重质油气化，氮作为氨合成原料外，液态氮还用作脱除一氧化碳、甲烷及氩的洗涤剂。
③煤（焦炭）制氨。
随着石油化工和天然气化工的发展，以煤（焦炭）为原料制取氨的方式在世界上已很少采用。
用途氨主要用于制造氮肥和复合肥料，氨作为工业原料和氨化饲料，用量约占世界产量的12％。
硝酸、各种含氮的无机盐及有机中间体、磺胺药、聚氨酯、聚酰胺纤维和丁腈橡胶等都需直接以氨为原料。
液氨常用作制冷剂。
贮运商品氨中有一部分是以液态由制造厂运往外地。
此外，为保证制造厂内合成氨和氨加工车间之间的供需平衡，防止因短期事故而停产，需设置液氨库。
液氨库根据容量大小不同，有不冷冻、半冷冻和全冷冻三种类型。
液氨的运输方式有海运、驳船运、管道运、槽车运、卡车运合成氨是以碳氨为主要原料, 我司可承包的合成氨生成成套项目, 规模有 4×104 吨/年, 6×104 吨/年, 10×104 吨/年, 30×104 吨/年, 其产品质量符合中国国家标准.1. 工艺路线：以无烟煤为原料生成合成氨常见过程是:造气 -> 半水煤气脱硫 -> 压缩机1，2工段 -> 变换 -> 变换气脱硫 ->压缩机3段 -> 脱硫 ->压缩机4，5工段 -> 铜洗 -> 压缩机6段 -> 氨合成 -> 产品NH3采用甲烷化法脱硫除原料气中CO. CO2 时, 合成氨工艺流程图如下:造气 ->半水煤气脱硫 ->压缩机1,2段 ->变换 -> 变换气脱硫 -> 压缩机3段 ->脱碳 -> 精脱硫 ->甲烷化 ->压缩机4,5,6段 ->氨合成 ->产品NH32.技术指标:(1) 原料煤: 无烟煤: 粒度15-25mm 或25-100mm固定75%蒸汽: 压力0.4MPa, 1-3MPa(2) 产品: 合成氨：氨含量（99.8%）残留物含量（0.2%）3. 消耗定额: ( 以4×104 吨/年计算)(1) 无烟煤( 入炉) : 1,300kg(2) 电: 1,000KWH( 碳化流程), 1,300KWH( 脱碳流程)(3) 循环水: 100M3(4) 占地: 29,000M24. 主要设备:(1) 造气炉(2) 压缩机(3) 铜洗(4) 合成塔。
合成氨生产工艺简介
合成氨生产工艺简介目前国内生产合成氨的工艺大同小异，忽略各自的设备差异和工艺上的微小不同，我们可以将氨的生产过程，粗略的讲可分成一下几步：造气；脱硫；变换；变换后脱硫；铜洗；氨合成几个步骤，如下是此类流程的一个极简示意图：图1 合成氨的极简化流程1造气工段造气实质上是碳与氧气和蒸汽的反应，原料煤间歇送入固定层煤气发生炉内，先鼓入空气，提高炉温，然后加入水蒸气与加氮空气进行制气。
所制的半水煤气（主要成分为CO和H2，另有其他杂质气体）进入洗涤塔进行除尘降温，最后送入半水煤气气柜。
造气工段脱硫工段变换工段煤块水蒸汽CO, N2, H2H2S等其他杂质CO, N2, H2变换气脱硫工段CO2, N2, H2H2S等其他杂质甲醇合成工段少量CO, CO2,N2, H2精炼工段N2, H2极少量CO X等其他杂质氨合成工段N2, H2冷冻工段NH3液氨图2 造气工艺流程示意图2脱硫工段煤中的硫在造气过程中大多以H2S的形式进入气相，它不仅会腐蚀工艺管道和设备，而且会使变换催化剂和合成催化剂中毒，因此脱硫工段的主要目的就是利用DDS脱硫剂脱出气体中的硫。
气柜中的半水煤气经过静电除焦、罗茨风机增压冷却降温后进入半水煤气脱硫塔，脱除硫化氢后经过二次除焦、清洗降温送往压缩机一段入口。
脱硫液再生后循环使用。
图3 脱硫工艺流程图3变换工段气体从脱硫工艺中处理过后，已不含H2S等有毒气体。
变换工段的主要任务是将半水煤气中的CO在催化剂的作用下与水蒸气发生放热反应，生成CO2和H2。
经过两段压缩后的半水煤气进入饱和塔升温增湿，并补充蒸汽后，经水分离器、预腐蚀器、热交换器升温后进入中变炉回收热量并降温后，进入低变炉，反应后的工艺气体经回收热量和冷却降温后作为变换气送往压缩机三段入口。
说明：合成气的中的CO（一氧化碳）经蒸汽转换成CO2（二氧化碳）与H2，转换后气体称为“变换气”。
图4 变换工艺流程图4变换气脱硫与脱碳经变换后，气体中的有机硫转化为H2S，需要进行二次脱硫，使气体中的硫含量在25mg/m3。

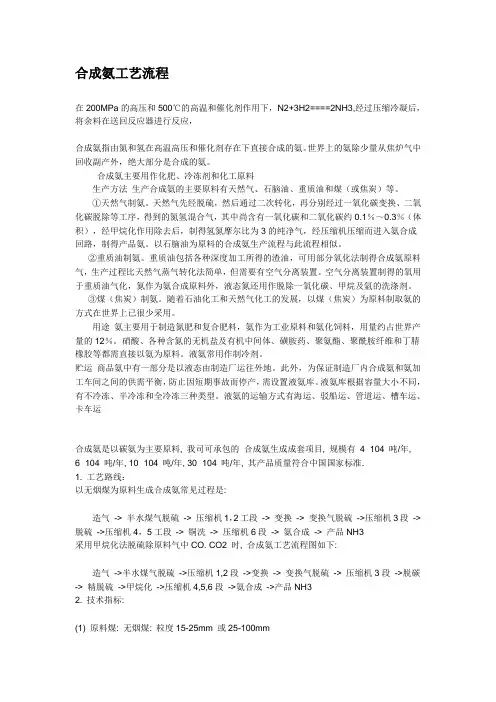

合成氨工艺流程
合成氨工艺流程在200MPa的高压和500℃的高温和催化剂作用下，N2+3H2====2NH3,经过压缩冷凝后，将余料在送回反应器进行反应，合成氨指由氮和氢在高温高压和催化剂存在下直接合成的氨。
世界上的氨除少量从焦炉气中回收副产外，绝大部分是合成的氨。
合成氨主要用作化肥、冷冻剂和化工原料生产方法生产合成氨的主要原料有天然气、石脑油、重质油和煤（或焦炭）等。
①天然气制氨。
天然气先经脱硫，然后通过二次转化，再分别经过一氧化碳变换、二氧化碳脱除等工序，得到的氮氢混合气，其中尚含有一氧化碳和二氧化碳约0.1％～0.3％（体积），经甲烷化作用除去后，制得氢氮摩尔比为3的纯净气，经压缩机压缩而进入氨合成回路，制得产品氨。
以石脑油为原料的合成氨生产流程与此流程相似。
②重质油制氨。
重质油包括各种深度加工所得的渣油，可用部分氧化法制得合成氨原料气，生产过程比天然气蒸气转化法简单，但需要有空气分离装置。
空气分离装置制得的氧用于重质油气化，氮作为氨合成原料外，液态氮还用作脱除一氧化碳、甲烷及氩的洗涤剂。
③煤（焦炭）制氨。
随着石油化工和天然气化工的发展，以煤（焦炭）为原料制取氨的方式在世界上已很少采用。
用途氨主要用于制造氮肥和复合肥料，氨作为工业原料和氨化饲料，用量约占世界产量的12％。
硝酸、各种含氮的无机盐及有机中间体、磺胺药、聚氨酯、聚酰胺纤维和丁腈橡胶等都需直接以氨为原料。
液氨常用作制冷剂。
贮运商品氨中有一部分是以液态由制造厂运往外地。
此外，为保证制造厂内合成氨和氨加工车间之间的供需平衡，防止因短期事故而停产，需设置液氨库。
液氨库根据容量大小不同，有不冷冻、半冷冻和全冷冻三种类型。
液氨的运输方式有海运、驳船运、管道运、槽车运、卡车运合成氨是以碳氨为主要原料, 我司可承包的合成氨生成成套项目, 规模有4×104 吨/年,6×104 吨/年, 10×104 吨/年, 30×104 吨/年, 其产品质量符合中国国家标准.1. 工艺路线：以无烟煤为原料生成合成氨常见过程是:造气-> 半水煤气脱硫-> 压缩机1，2工段-> 变换-> 变换气脱硫->压缩机3段-> 脱硫->压缩机4，5工段-> 铜洗-> 压缩机6段-> 氨合成-> 产品NH3采用甲烷化法脱硫除原料气中CO. CO2 时, 合成氨工艺流程图如下:造气->半水煤气脱硫->压缩机1,2段->变换-> 变换气脱硫-> 压缩机3段->脱碳-> 精脱硫->甲烷化->压缩机4,5,6段->氨合成->产品NH32. 技术指标:(1) 原料煤: 无烟煤: 粒度15-25mm 或25-100mm固定75%蒸汽: 压力0.4MPa, 1-3MPa(2) 产品: 合成氨：氨含量（99.8%）残留物含量（0.2%）3. 消耗定额: ( 以4×104 吨/年计算)(1) 无烟煤( 入炉) : 1,300kg(2) 电: 1,000KWH( 碳化流程), 1,300KWH( 脱碳流程)(3) 循环水: 100M3(4) 占地: 29,000M24. 主要设备:(1) 造气炉(2) 压缩机(3) 铜洗(4) 合成塔。
合成氨工艺简介
合成氨工艺简介一合成氨工艺简介中小型氮肥厂是以煤为要紧原料，采纳固定层间歇气化法制造合成氨原料气。
从原料气的制备、净化到氨的合成，通过造气、脱硫、变换、碳化、压缩、精炼、合成等工段。
工艺流程简图如下所示：该装置要紧的操纵回路有：（1）洗涤塔液位；（2）洗涤气流量；（3）合成塔触媒温度；（4）中置锅炉液位；（5）中置锅炉压力；（6）冷凝塔液位；（7）分离器液位；（8）蒸发器液位。
其中触媒温度操纵可采纳全系数法自适应操纵，其他回路采纳PID操纵。
二要紧操纵方案（一）造气工段操纵工艺简介：固定床间歇气化法生产水煤气过程是以无烟煤为原料，周期循环操作，在每一循环时刻里具体分为五个时期；(1)吹风时期约37s；(2)上吹时期约3 9s；(3)下吹时期约56s；(4)二上吹时期约12s；(5)吹净时期约6s.l、吹风时期现在期是为了提升炉温为制气作预备的。
这一时期时刻的长短决定炉温的高低，时刻过长，炉温过高；时刻过短，炉温偏低同时都阻碍发气量，炉温要紧由这一时期操纵。
般工艺要求现在期的操作时刻约为整个循环周期的18％左右。
2、上吹加氮制气时期在现在期是将水蒸汽和空气同时加入。
空气的加入增加了气体中的氮气含量，是调剂H2/N2的要紧手段。
然而为了保证造气炉的安全该段时刻最多不超过整个循环周期的26％。
3、上吹制气时期该时期与上吹加氯制气总时刻为整个循环的32％，随着上吹制气的进行下部炉温逐步下降，为了保证炉况和提升发气量，在现在期蒸汽的流量最好能得以操纵。
4、下吹制气时期为了充分地利用炉顶部高温、提升发气量，下吹制气也是专门重要的一个时期。
这段时刻约占整个循环的40％左右。
5、二次上吹时期为了确保生产安全，造气炉再度进行吹风升温之前，须把下吹制气时留在炉底及下部管道中的半水煤气吹净以防不测，故进行第二次上映。
这段时刻约占7％左右。
6、吹净时期这段时刻要紧是回收上行煤气管线及设备内的半水煤气。
约占整个循环的3％。
工业合成氨简易流程图-
14
结论： 提高平衡氨含量 升高压力、降低温度和减少惰气含量。
硫及其化合物 氯及其化合物 磷及其化合物
催化剂的改进： ①降低活性温度 ②改变外形降低 催化剂床层阻 力，节省功耗。
砷及其化合物
27
第三节 氨合成的工艺条件
前面讨论过氨合成的热力学、动力学及催化剂，实际生产 过程中，反应不可能达到平衡，合成工艺参数的选择除了 考虑平衡氨含量外，还要综合考虑反应速率、催化剂使用 特性以及系统的生产能力、原料和能量消耗等，以期达到 良好的技术经济指标。需要选择氨合成的工艺参数。
Kp
pNH 3
p p 1.5 H2
0.5 N2
1 yNH 3
p
y y 1.5 H2
0.5 N2
压力较低时，气体混合物视为理想气体。
Kp值仅与温度 有关
lK g 2 p . 6 0 / T 2 . 0 6l1 9 T g 5 . 5 1 1 1 1 5 T 0 9 1 . 83 1 4 7 T 2 0 8 3 . 6 9 8
16
(5)产物自催化剂表面解吸； (6)解吸后的产物从催化剂毛细孔向外表面扩散； (7)产物由催化剂外表面扩散至气相主流。
以上七个步骤中，(1)、(7)为外扩散过程；(2)、 (6)为内 扩散过程；(3)、4)和（5）总称为化学动力学的过程。
17
2.影响反应速率的因素
反应速度--是以单位时间内反应物质浓度的减少量或生成 物质浓度的增加量表示。
合成氨合成工段带控制点的工艺流程图
合成氨合成工段带控制点的工艺流程图带控制点的工艺流程图一般分为初步设计阶段的带控制点工艺流程图和施工设计阶段带控制点的工艺流程图，而施工设计阶段带控制点的工艺流程图也称管道及仪表流程图(PID图)。
管道及仪表流程图是设备布置设计和管道布置设计的基本资料，也是仪表测量点和控制调节器安装的指导性文件，该流程图包括图形、标注、图例、标题栏等四部分，具体内容分别如下。
?图形
将全部工艺设备按简单形式展开在同一平面上，再配以连接的主、辅管线及管件，阀门、仪表控制点等符号。
?标注
主要注写设备位号及名称、管段编号、控制点代号、必要的尺寸数据等。
?图例
为代号、符号及其他标注说明。
?标题栏
注写图名、图号、设计阶段等。
管道及仪表流程图是以车间(装置)或工段为主项进行绘制，原则上一个车间或工段绘一张图，如流程复杂可分成数张，但仍算一张图，使用同一图号。
所有工艺流程图不按精确比例绘制，一般设备(机器)图例只取相对比例(允许实际尺寸过大的设备(机器)按比例适当缩小，实际尺寸过小的设备(机器)按比例可适当放大，可以相对示意出各设备位置高低，整个图面要协调、美观。
