500kV主变压器知识及瓦斯继电器工作原理讲解
瓦斯继电器动作原理
瓦斯继电器动作原理
瓦斯继电器是一种用来控制燃气供应的装置，它基于气体压力的变化来实现电路的开关。
瓦斯继电器的动作原理是通过感应燃气管内的压力变化，将电信号转换为机械运动，从而控制燃气的通断。
瓦斯继电器内部有一个膜片或弹簧片，当燃气管内的压力达到预设值时，压力作用在膜片或弹簧片上，使得它发生位移。
位移过程中，膜片或弹簧片上的触点也会发生相应的位移，从而通过接通或切断电路来控制燃气供应。
具体来说，当燃气管内的压力低于预设值时，膜片或弹簧片处于正常位置，触点保持断开状态，电路处于断开状态，燃气供应被切断。
然而，当燃气管内的压力升高，超过预设值时，膜片或弹簧片会发生位移，触点会接触并闭合，电路连通，燃气供应恢复。
瓦斯继电器的动作原理就是利用了压力传感器将气体压力转换为机械运动，并通过触点的控制来实现电路的开关。
这一过程实现了对燃气供应的自动控制和保护，在燃气使用过程中起到了重要的作用。
瓦斯继电器的原理
瓦斯继电器的原理
瓦斯继电器是一种用于控制气体流量的设备。
它基于一个简单的原理，通过利用气体压力差来控制继电器的开关状态。
瓦斯继电器由一个装有弹簧的活塞组成。
当气体通过继电器时，它会施加压力在活塞上。
这个压力会使得活塞向下移动，撤销让弹簧压缩的力。
当气体压力足够高时，活塞会被推到下面的位置，弹簧将被完全释放。
这种情况下，继电器处于断开状态，气体无法通过。
当气体压力降低时，活塞上的压力减小，弹簧会重新施加力使活塞上升。
当活塞上升到一定高度，继电器会重新连接，允许气体再次通过。
通过这种方式，瓦斯继电器能够根据气体流量的变化来控制继电器的状态。
当气体流量超过或低于预设的阈值时，继电器会相应地打开或关闭。
因此，瓦斯继电器的原理是通过检测气体压力差，利用活塞的位置来切换继电器的状态，从而控制气体流量。
这种继电器主要用于需要监测和控制气体流量的应用，例如燃气热水器和燃气炉等。

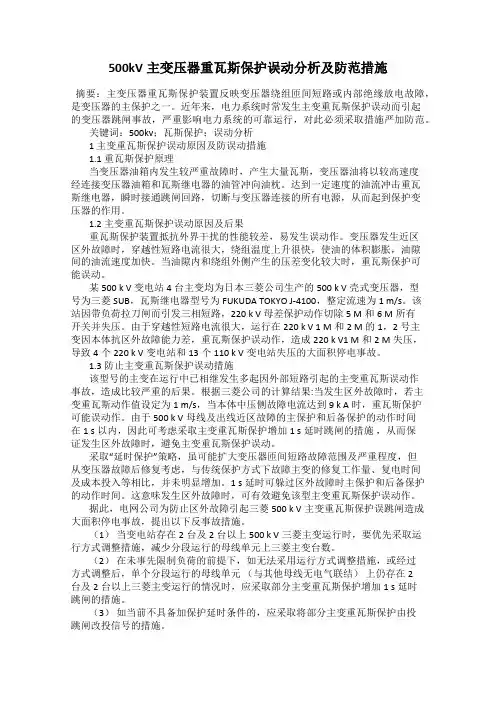

500kV主变压器重瓦斯保护误动分析及防范措施
500kV主变压器重瓦斯保护误动分析及防范措施摘要：主变压器重瓦斯保护装置反映变压器绕组匝间短路或内部绝缘放电故障，是变压器的主保护之一。
近年来，电力系统时常发生主变重瓦斯保护误动而引起的变压器跳闸事故，严重影响电力系统的可靠运行，对此必须采取措施严加防范。
关键词：500kv；瓦斯保护；误动分析1 主变重瓦斯保护误动原因及防误动措施1.1 重瓦斯保护原理当变压器油箱内发生较严重故障时，产生大量瓦斯，变压器油将以较高速度经连接变压器油箱和瓦斯继电器的油管冲向油枕。
达到一定速度的油流冲击重瓦斯继电器，瞬时接通跳闸回路，切断与变压器连接的所有电源，从而起到保护变压器的作用。
1.2 主变重瓦斯保护误动原因及后果重瓦斯保护装置抵抗外界干扰的性能较差，易发生误动作。
变压器发生近区区外故障时，穿越性短路电流很大，绕组温度上升很快，使油的体积膨胀，油隙间的油流速度加快。
当油隙内和绕组外侧产生的压差变化较大时，重瓦斯保护可能误动。
某500 k V变电站4台主变均为日本三菱公司生产的500 k V壳式变压器，型号为三菱SUB，瓦斯继电器型号为FUKUDA TOKYO J-4100，整定流速为1 m/s。
该站因带负荷拉刀闸而引发三相短路，220 k V母差保护动作切除5 M和6 M所有开关并失压。
由于穿越性短路电流很大，运行在220 k V 1 M和2 M的1，2号主变因本体抗区外故障能力差，重瓦斯保护误动作，造成220 k V1 M和2 M失压，导致4个220 k V变电站和13个110 k V变电站失压的大面积停电事故。
1.3 防止主变重瓦斯保护误动措施该型号的主变在运行中已相继发生多起因外部短路引起的主变重瓦斯误动作事故，造成比较严重的后果。
根据三菱公司的计算结果:当发生区外故障时，若主变重瓦斯动作值设定为1 m/s，当本体中压侧故障电流达到9 k A时，重瓦斯保护可能误动作。
由于500 k V母线及出线近区故障的主保护和后备保护的动作时间在1 s以内，因此可考虑采取主变重瓦斯保护增加1 s延时跳闸的措施，从而保证发生区外故障时，避免主变重瓦斯保护误动。
12月22日 500kV站变压器的结构及工作原理--ppt课件
8
• 铁芯是变压器的磁路部分，由铁芯柱（柱上套装绕组）、 铁轭（连接铁芯以形成闭合磁路）组成，为了减小涡流和 磁滞损耗，提高磁路的导磁性，铁芯采0.35mm~0.5mm 厚的硅钢片涂绝缘漆后交错叠成。
• 变压器铁芯截面为矩形或方形，这是为了充分利用空间。
9
• 绕组： • 绕组是变压器的电路
部分 • 铜或铝导线包绕绝缘
型变压器。
31
变压器日常巡视检查应包括以下内容：
1)油温应正常，应无渗油、漏油，储油柜油位应与温度相对应。 2)套管油位应正常，套管外部应无破损裂纹、无严重油污、无放电痕迹及其它异常现象。 3)变压器音响应正常。 4)散热器各部位手感温度应相近，散热附件工作应正常。 5)吸湿器应完好，吸附剂应干燥。 6)引线接头、电缆、母线应无发热迹象。 7)压力释放器、安全气道及防爆膜应完好无损。 8)分接开关的分接位置及电源指示应正常。 9)气体继电器内应无气体。 10)各控制箱和二次端子箱应关严，无受潮。
纸以后绕制而成。
10
• 绕组
11
• 绕组是变压器的电路部分，采 用铜线或铝线绕制而成，原、 副绕组同心套在铁芯柱上。
• 为便于绝缘，一般低压绕组在 里，高压绕组在外，但大容量 的低压大电流变压器，考虑到 引出线工艺困难，往往把低压 绕组套在高压绕组的外面。
12
• 变压器的附件：
• 1-铭牌； 2-信号式温度计； • 3-吸湿器； 4-油标； • 5-储油柜； 6-安全气道 • 7-气体继电器； 8-高压套管； • 9-低压套管； 10-分接开关； • 11-油箱； 12-放油阀门； • 13-器身； 14-接地板； • 15-小车
• 若一次、二次绕组的电压、电动势的瞬时值均按正弦规 律变化，则有

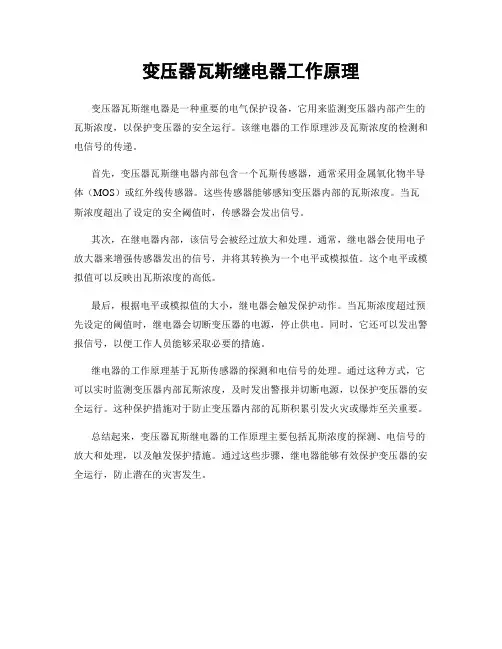

变压器瓦斯继电器工作原理
变压器瓦斯继电器工作原理
变压器瓦斯继电器是一种重要的电气保护设备，它用来监测变压器内部产生的瓦斯浓度，以保护变压器的安全运行。
该继电器的工作原理涉及瓦斯浓度的检测和电信号的传递。
首先，变压器瓦斯继电器内部包含一个瓦斯传感器，通常采用金属氧化物半导体（MOS）或红外线传感器。
这些传感器能够感知变压器内部的瓦斯浓度。
当瓦斯浓度超出了设定的安全阈值时，传感器会发出信号。
其次，在继电器内部，该信号会被经过放大和处理。
通常，继电器会使用电子放大器来增强传感器发出的信号，并将其转换为一个电平或模拟值。
这个电平或模拟值可以反映出瓦斯浓度的高低。
最后，根据电平或模拟值的大小，继电器会触发保护动作。
当瓦斯浓度超过预先设定的阈值时，继电器会切断变压器的电源，停止供电。
同时，它还可以发出警报信号，以便工作人员能够采取必要的措施。
继电器的工作原理基于瓦斯传感器的探测和电信号的处理。
通过这种方式，它可以实时监测变压器内部瓦斯浓度，及时发出警报并切断电源，以保护变压器的安全运行。
这种保护措施对于防止变压器内部的瓦斯积累引发火灾或爆炸至关重要。
总结起来，变压器瓦斯继电器的工作原理主要包括瓦斯浓度的探测、电信号的放大和处理，以及触发保护措施。
通过这些步骤，继电器能够有效保护变压器的安全运行，防止潜在的灾害发生。
瓦斯继电器工作原理
瓦斯继电器工作原理瓦斯继电器是一种用于控制瓦斯供应的重要设备，其工作原理是通过感应瓦斯浓度变化来实现自动开关的功能。
瓦斯继电器主要由传感器、控制电路和执行机构组成，下面将详细介绍其工作原理。
首先，瓦斯继电器的传感器是关键部件之一，它通常采用化学传感器或红外传感器。
化学传感器通过化学反应来检测瓦斯浓度的变化，而红外传感器则是通过检测瓦斯分子对红外光的吸收来实现浓度的测量。
传感器将检测到的瓦斯浓度信号传输给控制电路。
其次，控制电路是瓦斯继电器的大脑，它接收传感器传来的信号，并进行信号处理和判断。
当瓦斯浓度超过设定的安全阈值时，控制电路将触发执行机构，切断瓦斯供应；当瓦斯浓度下降到安全范围内时，控制电路则会恢复供气。
最后，执行机构是瓦斯继电器的执行部件，它根据控制电路的指令来实现开关的动作。
通常执行机构采用电磁阀或电动阀，当控制电路发出切断瓦斯供应的指令时，执行机构将关闭瓦斯管路；反之，当需要恢复供气时，执行机构则会打开瓦斯管路。
总的来说，瓦斯继电器通过传感器检测瓦斯浓度变化，控制电路进行信号处理和判断，最终由执行机构实现瓦斯供应的自动控制。
这种工作原理保障了瓦斯供应的安全稳定，对于防止瓦斯泄漏、爆炸等事故具有重要意义。
在实际应用中，瓦斯继电器不仅广泛应用于家用燃气设备，如燃气灶、燃气热水器等，也被应用于工业领域的瓦斯设备控制。
通过了解瓦斯继电器的工作原理，我们可以更好地理解其在瓦斯安全控制中的作用，也可以更好地进行使用和维护，以确保瓦斯供应的安全可靠。
总之，瓦斯继电器的工作原理是通过传感器检测瓦斯浓度变化，控制电路进行信号处理和判断，最终由执行机构实现瓦斯供应的自动控制。
这种工作原理保障了瓦斯供应的安全稳定，对于防止瓦斯泄漏、爆炸等事故具有重要意义。
通过了解瓦斯继电器的工作原理，我们可以更好地理解其在瓦斯安全控制中的作用，也可以更好地进行使用和维护，以确保瓦斯供应的安全可靠。
变压器瓦斯继电器动作原理
瓦斯继电器是变压器的一种保护装置，装在变压器的储油柜和油箱之间的管道内，利用变压器内部故障而使油分解产生气体或造成油流涌动时，使瓦斯继电器的接点动作，接通指定的控制回路，并及时发出信号告警（轻瓦斯）或启动保护元件自动切除变压器（重瓦斯）。
轻瓦斯主要反映在运行或者轻微故障时由油分解的气体上升入瓦斯继电器，气压使油面下降，继电器的开口杯随油面落下，轻瓦斯干簧触点接通发出信号，当轻瓦斯内气体过多时，可以由瓦斯继电器的气嘴将气体放出。
重瓦斯主要反映在变压器严重内部故障（特别是匝间短路等其他变压器保护不能快速动作的故障）产生的强烈气体推动油流冲击挡板，挡板上的磁铁吸引重瓦斯干簧触点，使触点接通而跳闸。
变压器瓦斯保护基本工作原理
变压器瓦斯保护基本工作原理
瓦斯保护是变压器的主要保护,能有效地反应变压器内部故障。
轻瓦斯继电器由开口杯、干簧触点等组成,作用于信号。
重瓦斯继电器由挡板、弹簧、干簧触点等组成,作用于跳闸。
正常运行时,瓦斯继电器充满油,开口杯浸在油内,处于上浮位置,干簧触点断开。
当变压器内部故障时,故障点局部发生过热,引起附近的变压器油膨胀,油内溶解的空气被逐出,形成气泡上升,同时油和其它材料在电弧和放电等的作用下电离而产生瓦斯。
当故障轻微时,排出的瓦斯气体缓慢地上升而进入瓦斯继电器,使油面下降,开口杯产生的支点为轴逆时针方向的转动,使干簧触点接通,发出信号。
当变压器内部故障严重时,产生强烈的瓦斯气体,使变压器内部压力突增,产生很大的油流向油枕方向冲击,因油流冲击档板,档板克服弹簧的阻力,带动磁铁向干簧触点方向移劝,使干簧触点接通,作用于跳闸。
瓦斯保护能反应变压器油箱内的内部故障,包括铁芯过热烧伤、油面降低等,但差动保护对此无反应。
又如变压器绕组产生少数线匝的匝间短路,虽然短路匝内短路电流很大会造成局部绕组严重过热产生强烈的油流向油枕方向冲击,但表现在相电流上却并不大,因此差动保护没有反应,但瓦斯保护对此却能灵敏地加以反应,这就是差动保护不能代替瓦斯保护的原因。
第 1 页共 1 页。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
乌弄龙水电站主变压器技术参数：
型号 额定容量 额定频率 额定工频耐受 电压（有效值） 调压方式 DSP-3*95000/500 3*95MVA 50 Hz 680kV 高压侧无励磁分接 开关 型式 额定电压 阻抗电压 联接组标号 接地方式 瓦斯继电器 型号 单相强迫油循环水冷 550/√3kV－ 2×2.5%/15.75kV 14％ I，I0（YN，d11） 直接接地 BF/80型，跳闸范围： 90～100cm/s
500kV主变压器知识及瓦斯 继电器工作原理讲解
张利雄 2017年4月12日
课前思考内容 • 1、晋耀在巡检500kV主变室时发现 主变呼吸器内油封处不间断的冒出 “气泡”，请对此现象做出合理的 解释，发现此现象晋耀有没有必要 向值班负责人汇报？？？ • 2、为什么变压器的低压绕组在里面 ，而高压绕组在外面？？？
3、油箱
• 油浸式变压器均要有一个油箱，装入变压器油 后，将组装好的器身装入其中，以保证变压器 正常工作。变压器绝缘油用作加强变压器内部 绝缘强度、散热和灭弧的作用。 • 变压器油箱内部绝缘油介质流向：油箱本体上 部绝缘油→变压器外部输油管油管→油泵→主 变冷却器热交换器→变压器外部油管→油箱本 体下部绝缘油→油箱本体上部绝缘油。
基本结构
轻瓦斯动作原理
• 在瓦斯保护继电器内，上部是一个密封的浮筒， 下部是一块金属档板,两者都装有密封的水银接点 。浮筒和档板可以围绕各自的轴旋转。在正常运 行时，继电器内充满油，浮筒浸在油内，处于上 浮位置，水银接点断开；档板则由于本身重量而 下垂，其水银接点也是断开的。当变压器内部发 生轻微故障时，气体产生的速度较缓慢，气体上 升至储油柜途中首先积存于瓦斯继电器的上部空 间，使油面下降，浮筒随之下降而使水银接点闭 合，接通延时信号，这就是所谓的“轻瓦斯”；
208系列， 压力释放装置 动作值： 型号 0.055N/mm2，返 回值： 0.0295N/mm2 变压器预期使 用寿命 30年
生产厂家Βιβλιοθήκη 特变电工沈阳变压器 集团有限公司
• 里底水电站550/15.75kV主变压器为三相变 压器。主变压器及其附属设备一字型布臵 在尾水平台1792.60m高程。变压器与机组 一一对应。相邻变压器之间设臵防火隔墙 ，变压器器身下设有油槽。变压器低压侧 与封闭母线相连，高压侧与SF6管道母线相 连。主变压器可通过平板车运输至副安装 间（1792.80m高程），拟采用主厂房桥机 卸车。主变下游侧布臵有搬运轨道，直通 主厂房副安装间，作为主变压器安装、检 修的运输通道。
套管
10、气体继电器
• 气体继电器又称为瓦斯继电器，是变压器的一种保护装臵 ，安装在油箱与储油柜的连接管道中，当变压器内部发生 故障时（如绝缘击穿、匝间短路、铁芯事故、油箱漏油使 油面下降较多等）产生的气体和油流，迫使气体继电器动 作。轻者发出信号，以便运行人员及时处理。重者使断路 器跳闸，以保护变压器。
4、储油柜
• 全封闭式胶囊储油柜 ：变压器在运行中， 随着油温的变化，油 的体积会膨胀和收缩 ，为了减少油与外界 空气的接触面积，减 小变压器受潮和氧化 的概率，通常在变压 器上部安装一个储油 柜（俗称油枕）。 • 弹性（波纹）油箱： 箱壁薄（1-1.5mm）， 波纹翅能顺从变压器 油箱本体体检变化而 自身发生相应容积变 化，对主变压器热胀 冷缩体积变化起到很 好的调节作用，防止 主变本体油箱不收损 坏。全封闭式的弹性 油箱无呼吸器、隔膜 ，维护起来方便。
500kV主变压器基本结构
• 变压器的附件：
• 1-铭牌； 计； • 3-呼吸器； • 5-储油柜； 4-油标； 6-安全气道 2-信号式温度
• 7-气体继电器； 8-高压套管； • 9-低压套管； 10-分接开关；
• 11-油箱；
• 13-器身；
12-放油阀门；
14-接地板；
1、铁芯
• 铁芯是变压器的主磁路，电力变压器的铁芯主要 采用芯式结构 ，它是将绕组分别绕铁芯柱上，铁 芯柱由上、下用两个铁轭连接起来，构成闭合磁 路。主要作用是导磁。在油浸是变压器中其重量 占了总重量的40%. • 为了提高磁路的导磁性能，减小铁芯中的磁滞、 涡流损耗，铁芯一般采用高磁导率的铁磁材料— 0.35～0.5mm厚的硅钢片叠成。变压器用的硅钢片 其含硅量比较高。硅钢片的两面均涂以绝缘漆， 这样可使叠装在一起的硅钢片相互之间绝缘。
铁芯
铁芯
• 变压器的主体构造： 1）、铁芯 2）、绕组
2、绕组
• 绕组是变压器的电路部分，它是由铜或铝的绝缘 导线绕制而成。低压绕组靠近铁芯柱，高压绕组 套在低压绕组外面。 • 线圈在电力变压器中是最重要、最复杂的部件， 因为它基本上决定了变压器的容量、电压、电流 和使用条件。它是由铜（铝）扁导线绕制，再配 以专门的绝缘部件组成。 • 线圈的结构型式是根据线圈的电压等级和容量大 小来选择，并按照线圈的匝数、尺寸和截面形状 以及并联的导线根数多少来确定的。如饼式其中 包括连续式、纠结式、纠结连续式、内屏蔽连续 式和各种螺旋式等。
重点学习内容
主变压器参数、结构及其作用 瓦斯继电器结构及其工作原理
主变压器运行及运行案例分析
500kV主变压器概述
• 变压器是一种静止的电器，借电磁感应 ，把一种交流电的电压和电流，变为另 一种或几种频率相同但数值不同的电压 与电流。 • 它的主要作用是将电能由它的一次侧经 电磁能量的转换传输到二次侧，同时根 据输配电的需要将电压变高或变低。用 来升高电压的变压器叫升压变压器，用 来降低电压的变压器叫降压变压器。
分接开关
调压装置
9、压力释放阀
• 当变压器内部发生严重故障而产生大量气体时， 油箱内压力迅速增加，为防止变压器发生爆炸， 油箱上安装压力释放阀。
压力释放阀
• 压力释放阀是用来保护油浸电气设备的装置。即 在变压器油箱内部发生故障时，油箱内的油被分 解、气化，产生大量气体，油箱内压力急剧升高 ，此压力如不及时释放，将造成变压器油箱变形 、甚至爆裂。安装压力释放阀可使变压器在油箱 内部发生故障、压力升高至压力释放阀的开启压 力时，压力释放阀在2ms内迅速开启，使变压器 油箱内的压力很快降低。当压力降到关闭压力值 时，压力释放阀便可靠关闭，使变压器油箱内永 远保持正压，有效地防止外部空气、水份及其他 杂质进入油箱。
冷却器
冷却器
7、绝缘套管
• 变压器绕组的引出线从油箱内部引到箱外时必须 经过绝缘套管，使引线与油箱绝缘。绝缘套管一 般是陶瓷的，其结构取决于电压等级。1kV以下采 用实心磁套管，10～35kV采用空心充气或充油式 套管，110kV及以上采用电容式套管。为了增大外 表面放电距离，套管外形做成多级伞形裙边。电 压等级越高，级数越多。
500kV主变压器基本结构
• 铁芯及夹件接地用小套管；储油系统（包括储油 柜，吸潮器，瓦斯继电器集气器、过滤器、阀、 油气管路、阀门、旋塞等）变压器绝缘油（每台 变压器油量加上5%的裕度）； • 瓦斯继电器；压力释放装臵；测量装臵（包括油 位计及油位信号器、油温温度计及温度信号器、 测温电阻、绕组温度信号器、变送器等）； • 各种连接件、密封垫圈； • 冷却系统（包括水冷却器、管路、阀门、仪表， 油管路，油管路逆止阀及附属设施，联结波纹管 ，油管路上的监测设备等）； • 连接电缆；主变端子箱；冷却器控制柜等；
里底水电站主变压器技术参数：
型号 额定容量 额定频率 额定工频耐受 电压（有效值） 调压方式 SFP-160000/500 160MVA 50 Hz 680kV 高压侧无励磁分 接开关 型式 额定电压 阻抗电压 联接组标号 接地方式 瓦斯继电器型 号 三相双线圈强迫油循 环风冷 550±2×2.5％／ 15.75kV 14％ YN, dll 直接接地 华电云通，MT6000
500kV主变压器概述
• 乌弄龙水电站500kV主变压器及其附属设备 、（包括备用变压器）均布臵在地下厂房 EL1824.00m高程主变室内，相邻单相变压 器间设臵防爆隔墙。变压器低压侧与封闭 母线相连，高压侧与SF6 GIS管道母线相连 。变压器中性点穿墙套管（或支柱绝缘子 ）、横担绝缘子安装在相邻变压器隔墙上 ，用铝管母线相连。变压器中性点采用铝 绞线与铝管母线连接成“Y”形，并直接 接地。主变压器可通过交通洞汽车运输至 安装场（1824.00m高程），拟采用主厂房 桥机卸车。
• 第一、绝缘（经济） 考虑：变压器的铁心 是接地的，低压绕组 靠近铁芯，容易满足 绝缘要求。若将高压 绕组靠近铁芯，由于 高压绕组的电压很高 ，要达到绝缘要求就 需要很多的绝缘材料 和较大的绝缘距离， 既增加了绕组的体积 ，也浪费了绝缘材料
• 第二、工艺安装需要 ：高压绕组安置在外 面也便于其高压侧引 出线引接至分接开关 。
气体继电器
瓦斯保护作用
• 瓦斯保护是变压器的主要保护，它可以反映油箱 内的一切故障。包括：油箱内的多相短路、绕组 匝间短路、绕组与铁芯或与外壳间的短路、铁芯 故障、油面下降或漏油、分接开关接触不良或导 线焊接不良等。瓦斯保护动作迅速、灵敏可靠而 且结构简单。但是它不能反映油箱外部电路（如 引出线上）的故障，所以不能作为保护变压器内 部故障的唯一保护装置。另外，瓦斯保护也易在 一些外界因素（如地震）的干扰下误动作。轻瓦 斯投信号，重瓦斯投跳闸。
油箱及储油柜
油枕
油箱
6、冷却器
• 强迫油循环水冷变压器，热油从变压器油箱上部 流出，由油泵送入管式冷却器本体，在冷却器内 被水冷却后，回入油箱下部。出油连管按对角线 布臵，以减少循环油流死区，油泵在冷却器入口 侧，以加大油—水压差。 • 冷却器启动前，要遵循“先启动油泵，再开启冷 气器水阀” 的原则。绝缘油具有很好的运动粘度 ，先启动油泵对油水分离面起到一定的缓冲作用 ，防止突然启动的水压对冷气器油水分离的薄铜 管壁造成变形、损伤，减少油混水的风险。
4、储油柜
5、呼吸器
• 变压器随着负荷和气温变化，各变压器油温不断 变化，这样油枕内的油位随着整个变压器油的膨 胀和收缩而发生变化，为了使潮气不能进入油枕 使油劣化，将油枕用一个管子从上部连通到一个 内装硅胶的干燥器（俗称呼吸器），硅胶对空气 中水份具有很强的吸附作用，干燥状态状态为钴 蓝色，吸潮饱和后变为粉红色。吸潮的硅胶可以 再生。 • 调度规程规定，更换变压器呼吸器硅胶必须退出 主变重瓦斯保护。但从专业角度来看，分析油枕 结构，主变在正常运行时，呼吸器连管并没有直 接通向主变本体绝缘油，没有必要退出重瓦斯。
