SY2 BVT-1振动仪操作规程5
振动器使用操作规程
振动器使用操作规程振动器是一种常见的机电设备，用于产生机械振动或震动。
它广泛应用于工业生产、建筑施工、科学实验、医疗治疗、运动训练等领域。
为了保证振动器的安全和正常运行，使用者需要遵守一系列操作规程。
以下是振动器使用操作规程的详细内容。
一、安全操作规程1. 在使用振动器之前，必须仔细阅读并熟悉振动器的使用说明书。
如果存在任何疑问或不明之处，应及时向专业人员咨询。
2. 在操作振动器之前，需要确认振动器的电源是否已经正确接通。
同时还要检查振动器各个部件是否处于正常工作状态，如电源开关、振动源、控制面板等。
3. 振动器只能由经过专门培训的人员操作。
未经许可，任何人都不得擅自操作振动器。
4. 在操作振动器时，使用者应穿戴好个人防护装备，如工作服、手套、护目镜、耳塞等。
以防止因振动器运行时产生的噪音、震动或飞溅物导致的伤害。
5. 在使用振动器时，需要注意周围环境的安全情况。
确保振动器周围没有其他人员或障碍物，以免发生意外。
6. 在振动器运行期间，绝对不允许将手或其他身体部位插入振动器的工作空间内。
否则可能导致严重的伤害。
7. 当振动器出现异常或故障时，应立即停止使用，并通知专业人员进行维修。
绝对不要私自拆解或维修振动器，以免造成更严重的后果。
二、操作细则1. 在操作振动器之前，需要根据具体应用需求选择合适的振动方式和振动频率。
对于不同材料或不同工况下的振动任务，应根据实际情况进行调整。
2. 操作人员应按照振动器的使用说明，正确设置振动器的振动参数，如振幅、频率、时间等。
不得超出振动器的额定负荷范围，以免损坏振动器或引发其他问题。
3. 在振动器启动之前，需要确保工作台面上的工作物品已经固定好，并且没有松动或危险的物品。
4. 在操作振动器时，应保持稳定的操作姿势，并用力均匀。
注意不要过度施力，以免引起振动器的异常工作或人身伤害。
5. 定期检查振动器的工作状态。
主要包括振动器是否工作正常、电源连接是否牢固、振动器表面是否有损坏等。
振动器操作规程
振动器操作规程

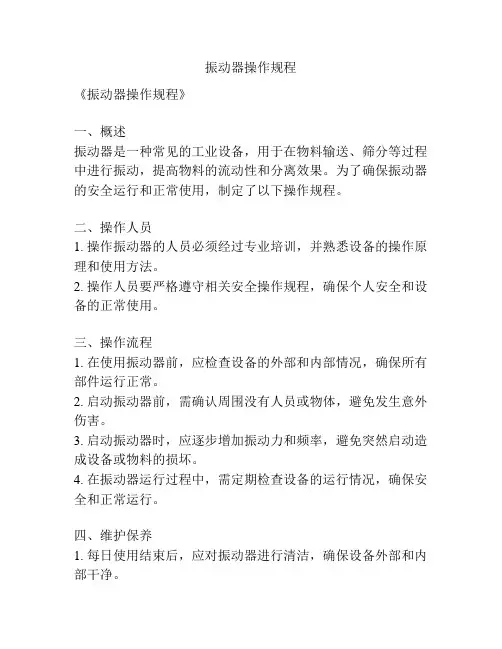

《振动器操作规程》
一、概述
振动器是一种常见的工业设备，用于在物料输送、筛分等过程中进行振动，提高物料的流动性和分离效果。
为了确保振动器的安全运行和正常使用，制定了以下操作规程。
二、操作人员
1. 操作振动器的人员必须经过专业培训，并熟悉设备的操作原理和使用方法。
2. 操作人员要严格遵守相关安全操作规程，确保个人安全和设备的正常使用。
三、操作流程
1. 在使用振动器前，应检查设备的外部和内部情况，确保所有部件运行正常。
2. 启动振动器前，需确认周围没有人员或物体，避免发生意外伤害。
3. 启动振动器时，应逐步增加振动力和频率，避免突然启动造成设备或物料的损坏。
4. 在振动器运行过程中，需定期检查设备的运行情况，确保安全和正常运行。
四、维护保养
1. 每日使用结束后，应对振动器进行清洁，确保设备外部和内部干净。
2. 每隔一段时间，需对振动器进行检修和保养，确保设备的长期稳定运行。
五、注意事项
1. 操作人员应严格按照操作规程进行操作，避免违规使用设备。
2. 在振动器运行过程中，应保持设备周围清洁，避免杂物影响设备正常运行。
3. 在设备出现异常情况时，应及时停止设备运行并进行处理，避免造成设备故障或人员伤害。
六、结束操作
1. 每日使用结束后，需关闭振动器并对设备进行全面检查，确保设备安全停止运行。
2. 对振动器进行全面清洁和维护保养，为下一次使用做好准备。
以上就是《振动器操作规程》，希望操作人员能严格按照规程进行操作，确保设备的安全运行和正常使用。

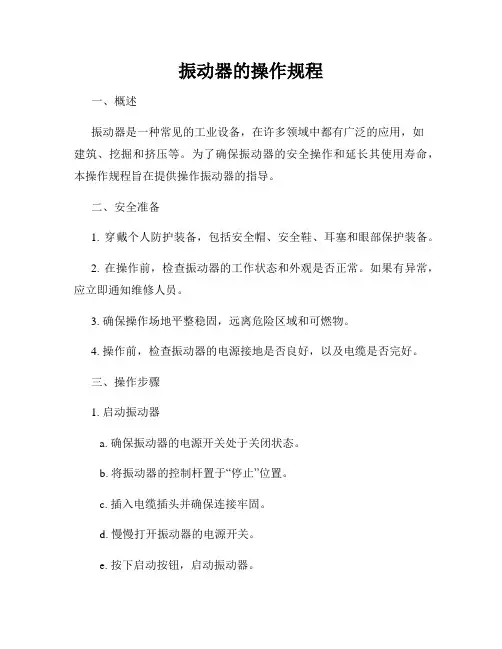

振动器的操作规程
振动器的操作规程一、概述振动器是一种常见的工业设备，在许多领域中都有广泛的应用，如建筑、挖掘和挤压等。
为了确保振动器的安全操作和延长其使用寿命，本操作规程旨在提供操作振动器的指导。
二、安全准备1. 穿戴个人防护装备，包括安全帽、安全鞋、耳塞和眼部保护装备。
2. 在操作前，检查振动器的工作状态和外观是否正常。
如果有异常，应立即通知维修人员。
3. 确保操作场地平整稳固，远离危险区域和可燃物。
4. 操作前，检查振动器的电源接地是否良好，以及电缆是否完好。
三、操作步骤1. 启动振动器a. 确保振动器的电源开关处于关闭状态。
b. 将振动器的控制杆置于“停止”位置。
c. 插入电缆插头并确保连接牢固。
d. 慢慢打开振动器的电源开关。
e. 按下启动按钮，启动振动器。
f. 检查振动器的震动幅度是否正常，如有异常或过大，应立即停止操作，并通知维修人员。
2. 操作振动器a. 根据工作需求，调节振动器的频率和振荡力。
b. 将振动器放置在工作物体上，并稳固固定。
c. 按住振动器的控制杆，将其向下推动以启动振动。
d. 操作时应保持稳定的姿势，避免身体与振动器接触。
e. 不要将振动器用于超过其额定工作时间，以免损坏设备。
3. 停止振动器a. 停止振动器前，先松开控制杆。
b. 按下停止按钮，使振动器停止工作。
c. 关闭振动器的电源开关。
d. 拔出电缆插头。
四、维护和保养1. 每次使用后，清洁振动器的外表面，并用干净的布擦拭干净。
2. 定期检查振动器的电缆和插头是否损坏，如有损坏应及时更换。
3. 若发现振动器有异常噪音、震动或工作不稳定等情况，应立即停止使用，并通知维修人员。
4. 定期对振动器进行维护保养，包括检查润滑油的使用情况和更换。
五、风险与注意事项1. 在操作振动器时，应避免接近旋转部件，以免发生危险。
2. 当振动器遇到异常情况时，如意外停止或异常噪音，应立即停止使用，并通知维修人员。
3. 使用振动器时，应遵守相关安全规定和操作流程，确保自身和他人的安全。

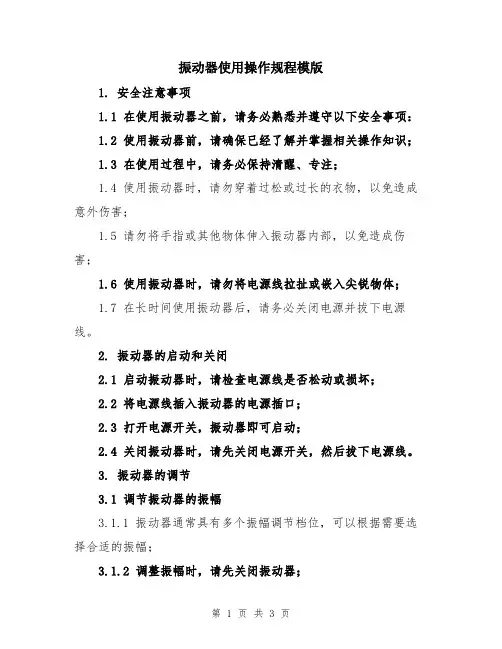

振动器使用操作规程模版
振动器使用操作规程模版1. 安全注意事项1.1 在使用振动器之前，请务必熟悉并遵守以下安全事项：1.2 使用振动器前，请确保已经了解并掌握相关操作知识；1.3 在使用过程中，请务必保持清醒、专注；1.4 使用振动器时，请勿穿着过松或过长的衣物，以免造成意外伤害；1.5 请勿将手指或其他物体伸入振动器内部，以免造成伤害；1.6 使用振动器时，请勿将电源线拉扯或嵌入尖锐物体；1.7 在长时间使用振动器后，请务必关闭电源并拔下电源线。
2. 振动器的启动和关闭2.1 启动振动器时，请检查电源线是否松动或损坏；2.2 将电源线插入振动器的电源插口；2.3 打开电源开关，振动器即可启动；2.4 关闭振动器时，请先关闭电源开关，然后拔下电源线。
3. 振动器的调节3.1 调节振动器的振幅3.1.1 振动器通常具有多个振幅调节档位，可以根据需要选择合适的振幅；3.1.2 调整振幅时，请先关闭振动器；3.1.3 根据需要，将振幅调节旋钮转动到合适的位置；3.1.4 启动振动器，观察振幅是否符合要求；3.1.5 如需调整振幅，请关闭振动器后重新操作。
3.2 调节振动器的频率3.2.1 振动器通常具有多个频率调节档位，可以根据需要选择合适的频率；3.2.2 调整频率时，请先关闭振动器；3.2.3 根据需要，将频率调节旋钮转动到合适的位置；3.2.4 启动振动器，观察频率是否符合要求；3.2.5 如需调整频率，请关闭振动器后重新操作。
4. 振动器的维护保养4.1 使用振动器后，请先关闭电源，并拔下电源线；4.2 使用干净的布或纸巾将振动器表面的灰尘和污渍清洁干净；4.3 定期检查振动器的电源线是否有损坏；4.4 如有故障或异常情况，请及时联系售后服务。
5. 故障处理5.1 如遇到振动器无法启动的情况，请检查电源线是否连接正常，并检查电源是否正常；5.2 如遇到振动器启动后无法使用、振幅不稳定等情况，请先关闭电源并重新启动；5.3 如果以上措施无效，请及时联系售后服务。

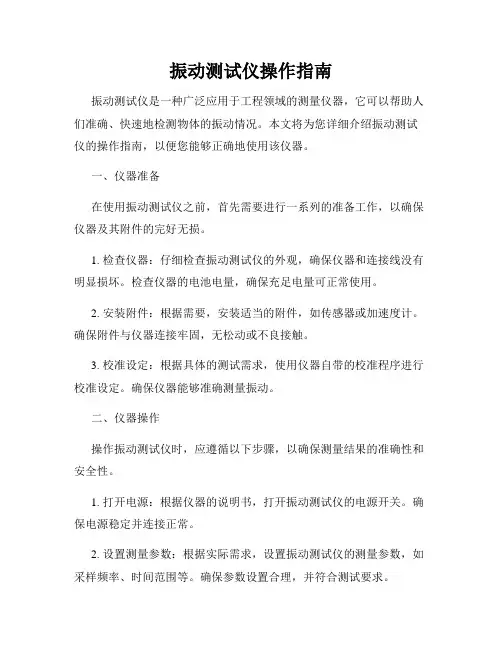

振动测试仪操作指南
振动测试仪操作指南振动测试仪是一种广泛应用于工程领域的测量仪器，它可以帮助人们准确、快速地检测物体的振动情况。
本文将为您详细介绍振动测试仪的操作指南，以便您能够正确地使用该仪器。
一、仪器准备在使用振动测试仪之前，首先需要进行一系列的准备工作，以确保仪器及其附件的完好无损。
1. 检查仪器：仔细检查振动测试仪的外观，确保仪器和连接线没有明显损坏。
检查仪器的电池电量，确保充足电量可正常使用。
2. 安装附件：根据需要，安装适当的附件，如传感器或加速度计。
确保附件与仪器连接牢固，无松动或不良接触。
3. 校准设定：根据具体的测试需求，使用仪器自带的校准程序进行校准设定。
确保仪器能够准确测量振动。
二、仪器操作操作振动测试仪时，应遵循以下步骤，以确保测量结果的准确性和安全性。
1. 打开电源：根据仪器的说明书，打开振动测试仪的电源开关。
确保电源稳定并连接正常。
2. 设置测量参数：根据实际需求，设置振动测试仪的测量参数，如采样频率、时间范围等。
确保参数设置合理，并符合测试要求。
3. 放置传感器：根据需要，将传感器或加速度计放置在被测物体上。
确保传感器与物体紧密接触，并固定牢固。
4. 开始测量：按下开始按钮或命令，开始进行振动测试。
注意观察仪器显示屏上的数据，并确保测量过程稳定。
5. 数据记录：根据需要，记录振动测试的数据。
可以使用仪器自带的数据记录功能，或将数据导出到计算机等存储设备中。
6. 停止测量：当完成振动测试后，按下停止按钮或命令，停止测量程序。
等待仪器显示稳定后，断开与被测物体的连接。
7. 数据分析：根据实际需求，使用专业数据处理软件对测量数据进行分析和解读。
可以绘制振动谱图、频谱图等，以深入了解振动情况。
三、注意事项在使用振动测试仪时，应注意以下事项，以确保操作的安全和仪器的正常运行。
1. 阅读说明书：在操作振动测试仪之前，仔细阅读仪器的说明书。
了解仪器的性能、功能以及使用方法，以确保正确操作。
2. 保持稳定：在进行振动测试时，尽量保持仪器和被测物体的稳定。
振动仪操作说明
振动仪操作说明一、引言振动仪是一种用于监测和测量机械设备振动的仪器。
它能够帮助我们全面了解机械设备的运行状况，并及时发现异常振动。
本文档旨在向用户提供关于振动仪的详细操作说明，以帮助用户正确使用和维护振动仪。
二、安全操作指南在使用振动仪之前，请务必遵循以下安全操作指南：1. 请仔细阅读本操作说明书，并确保您对振动仪的操作方法和注意事项有清楚的理解。
2. 在使用振动仪之前，务必检查设备是否处于正常工作状态，并确保其连接稳固。
3. 请勿在高温、潮湿、易燃或易爆的环境中使用振动仪。
4. 在使用振动仪时，需佩戴合适的个人防护装备，如手套和护目镜等。
5. 在操作过程中，避免将振动仪暴露在剧烈振动、强电磁场或强光照射环境中。
三、振动仪的组成部分振动仪主要由以下几个部分组成：1. 显示屏：用于显示振动仪的工作参数和测试结果。
2. 控制按钮：用于控制振动仪的开关、测量模式和参数调整等功能。
3. 振动传感器：用于感知和测量被测设备的振动信号。
4. 电源接口：用于连接振动仪的电源适配器。
四、基本操作方法1. 开机和关机:按下振动仪的电源按钮，待显示屏亮起时表示振动仪已成功开机。
长按电源按钮即可关闭振动仪。
2. 测量模式切换：使用振动仪的上下按钮进行测量模式的切换，常见的测量模式包括速度、加速度和位移等。
3. 参数调整：使用振动仪的左右按钮进行参数的调整，如采样频率、时间窗口和触发阈值等。
4. 开始测量：将振动传感器与被测设备连接，并确保传感器与设备接触良好。
按下“开始”按钮，振动仪即开始测量并显示结果。
5. 结果分析：结束测量后，振动仪会自动显示测量结果，包括振动信号的幅值、频率和相位等信息。
用户可根据这些结果判断设备的振动状态。
五、维护和保养1. 定期校准：为保证振动仪的精度和准确性，建议定期对振动仪进行校准。
2. 清洁保养：在使用之前和之后，使用干净的软布清洁振动仪的外壳，注意避免水分和化学物质进入仪器内部。
3. 储存环境：将振动仪存放在干燥、通风的环境中，并避免与腐蚀性气体接触。
振动测试仪操作流程
振动测试仪操作流程振动测试仪是一种用于测量和分析振动信号的专用设备。
它广泛应用于工程领域，可用于检测和诊断机械设备的故障，改善设备的可靠性和安全性。
本文将介绍振动测试仪的操作流程，以帮助用户正确、高效地使用该设备。
一、准备工作1. 确保振动测试仪处于正常工作状态。
检查仪器的电源和连接线是否良好，按照说明书正确接线，并连接传感器。
2. 准备测试目标。
根据具体需要选择要测试的机械设备，并确保该设备处于正常运行状态。
3. 熟悉仪器的操作说明书。
详细了解仪器各部分的功能和操作方法，确保正确操作。
二、设置参数1. 打开振动测试仪并进入参数设置界面。
按照仪器的操作说明，调整频率、测量范围、采样率等参数，以适应测试需求。
2. 根据具体情况选择测试模式。
常用的测试模式有时间域分析和频域分析，根据需要选择相应的模式。
3. 根据被测设备的特性设置相关参数。
例如，设置转速或加速度的量程，以确保测量结果的准确性。
三、安装传感器1. 将传感器与被测设备安装连接。
根据实际情况选择合适的传感器，并正确安装在被测设备上。
2. 确保传感器连接牢固且位置正确。
传感器的安装位置对测试结果影响很大，应根据设备的振动特性选择合适的安装位置。
四、开始测试1. 按下启动按钮，开始进行振动测试。
仪器会自动采集振动信号，并进行实时分析和显示。
2. 观察测试结果的波形和频谱图。
根据这些图形判断被测设备的振动情况，确定是否存在异常。
3. 根据需要进行进一步的分析。
可以选择保存测试结果或进行更深入的数据处理，以便后续的故障诊断和分析。
五、分析结果1. 对测试结果进行分析和解读。
根据波形和频谱图的特征，判断被测设备是否存在故障，并分析故障类型和原因。
2. 根据分析结果制定相应的维修计划。
根据故障的严重程度和紧急性，制定修复措施和安排维护工作。
六、记录和报告1. 记录测试数据和结果。
详细记录测试参数、分析结果和相关备注，以备后续参考和分析。
2. 编制测试报告。
振动测试仪操作规程
振动测试仪操作过程
1.使用前准备
（1）装电池:打开电池盒,按极性标志装入5节5号碱性电池。
（2）取下保护罩,接上电缆接头并拧紧。
（3）安装加速计,其敏感轴应与被测物运动方向一致,根据被测物的性质,选择测振附件与固定方法。
2.测量
（1）根据测量要求,设置好测量方式选择开关和检波特征选择开关。
估计振动加速度的大小,若无法估计,则先把量程选择开关打至H档,待测试后选择合适档位。
（2）打开开关按钮,当检波特性选择开关选择P或P-P位置时,则先按一下右面的峰值检波人工复零按钮。
（3）测量最大有效值时,按最大值保持按钮,指示灯亮,读数保持最大保留按钮,再按一下指示灯灭,仪器恢复正常。
（4）量程选择开关在H位,屏幕出现” CONTINUITY”时,说明量程选择不合适,此时应调至L位,若屏幕最高位持续出现”1”表明满度超量程.此时根据所选择的检波特性开关或最大保持按钮分别按下复零按钮或最大值保持按钮。
（5）记录测量结果时,应同时记录测量方式选择开关是a m/s2 ,Ha m/s2还是v cm/s位置,检波特性开关是RMS,P还是P-P位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文件编号：ETK-SY-002 文件版次：2 修改次数： 0 第 1 页共 6 页1、测试环境
室内温度：（20±5）℃，相对湿度≤60%，与灰尘、振动、腐蚀性气体、潮气及噪音等隔离，通风、干燥中使用。
2、打开气源、仪器电源，按下“油泵开”。
主轴转速为1800r/min，主轴由2号主轴油润滑，供油压力为0.4MPa，气动轴向加载，进气压力为0.4MPa （约4kgf/ cm²）。
电源
开关
气压
3、仪表刻度说明
3.1 每块表头均有三种刻度。
最外层刻度有白、绿、红、粉红五种颜色的分段，其相应颜色区域的振动速度值（μm/s）分别为量程衰减器的档位值乘以0~20%，20%~40%，40%~70%，70%~100%，100%~133.3%，以供粗略的快速测量用。
3.2 当希望得到精确读数时，表头中间刻度是0~13.33。
对于量程衰减器100,1000和10000档位，只要把刻度读数相应乘以10,100和1000，即可得到测量值。
表头最下层刻度是0~4。
对于量程衰减器30,300和3000档位，只要把刻度读数相应乘以10，100和1000，即可得到测量值。
文件编号：ETK-SY-002 文件版次：2 修改次数： 0 第 2 页共 6 页4、校准
4.1 将量程调整到“1000”档，打开“增益”旋钮（往外轻轻拔出），然后将“电源”旋钮打到“低（L）”档位，低频LOW打到“1000”档，根据浙江大学分析测试中心所标注的校准值f1(122Hz)=766，通过调整“增益”旋钮后显示屏上显示“766”。
观察低频表头上显示数值是否在1000±2小格数值内，否则说明仪器不稳定。
4.2 将“电源”旋钮打到“中（M）”档位，中频（MEDIUM）打到“1000”档，根据浙江大学分析测试中心所标注的校准值fM(737Hz)=758，通过调整“增益”旋钮后显示屏上显示“758”。
观察低频表头上显示数值是否在1000±2小格数值内，否则说明仪器不稳定。
高频档位校准亦然。
校准完毕后将“增益”旋钮往里按进去，再将“电源”档打到“测试（T）”档位，开始测量（以外球面轴承UC205为例）。
5、根据被测轴承选择测振芯轴，将芯轴放于主轴孔内，然后在水平方向上用力推进，以固定芯轴。
文件编号：ETK-SY-002 文件版次：2 修改次数： 0 第 3 页共 6 页
上下移动旋钮
前后移动旋钮
前后锁紧装置
上下锁紧装置
6、放上被测轴承先调节“前后移动旋钮”，使传感器测头置于轴承外圈中间位置，拧紧“前后锁紧装置”；调大“音量”，往下调节“上下移动旋钮”，当传感器测头刚刚接触被测轴承外圈后（或音响刚发出声音时），再将“上下移动旋钮”往下移动9小格，然后拧紧“上下锁紧装置”。
传感器测头
文件编号：ETK-SY-002 文件版次：2 修改次数： 0 第 4 页共 6 页7、加载测力
调节“固定测爪”，使三支固定测爪完全接触轴承外圈端面（接触面积不能超过外圈端面，否则影响轴承密封圈），使三支固定测爪均匀受力；通过“加载力手柄”加力顶住轴承，松开“加载力紧固螺钉”，根据国家标准调节“测力调节旋钮”，（UC205轴承测力选择“80N”），拧紧“加载力紧固螺钉”。
注：挡板需要离开接近开关5cm左右。
固定测爪
挡板
测力调节旋钮
加载力紧固螺钉
测力调节旋钮
文件编号：ETK-SY-002 文件版次：2 修改次数： 0 第 5 页共 6 页8、根据型号调整好仪器后，开始测试轴承，一个轴承通过转动测试三次，取均值。
记录振动值，然后根据国家标准JB/T10187-2000，比较数值后可判断轴承属于哪一类振动等级。
文件编号：ETK-SY-002 文件版次：2 修改次数： 0 第 6 页共 6 页。
