项目3 讲义变压器的应用与设计
第3章变压器基本原理及应用
变压器是一种静止电器,它通过线圈间的电磁感应,将一
种电压等级的交流电能转换成同频率的另一种电压等级的 交流电能.
3.1 变压器的工作原理和结构 3.2变压器的电磁关系 3.3 单相变压器的参数测定
3.4 变压器的联接组别
3.5 变压器的并联运行
*3.6变压器的运行特性
*3.7特种变压器
u2 U2
变压器变比基本定义： 变压器的原边线圈匝数与副边线圈匝数的比值。
用k表示。
k=N1/N2=e1 /e2=E1 /E2=U1 /U2，★ U1= kU2，若k＞1—→U1＞U2—→降压变压器，
若k＜1—→U1＜U2—→升压变压器。 4、变压器的分类 （1）按用途分类：
电力变压器， 整流变压器， 调压变压器，仪用变压器； （2）按相数分类：
第三章 变压器
返回
连接发电机与电网的升压变压器
连接发电机的 封闭母线
与电网相连 的高压出线端
第三章 变压器
三相干式变压器
接触调压器
第三章 变压器
电源变压器
环形变压器
控制变压器
3.1 变压器的基本结构
3.1.1变压器的基本概念
1、变压器的定义
变压器是指：
一种能够改变同频率交流电压的电磁装置。
变压器的作用： 主要用于改变交流电压，还可以改变交流电流、 阻抗、相角等。
E 1σ
X
m
1
2
单相变压器， 三相变压器，六相变压器， 多相变压器； （3）按绕组分类：
单绕变压器， 双绕变压器，三绕变压器， 多绕变压器；
（4）按铁心分类： 心式变压器， 壳式变压器；
第三章 变压器
心式变压器
变压器设计方案
变压器设计方案1. 引言变压器是一种重要的电力设备，用于电能的传输和变换。
其主要功能是将电压的大小变化，从而适应不同电气设备的使用需求。
本文将提出一种基于理论计算和实际应用考虑的变压器设计方案。
2. 设计目标在设计变压器时，需要明确以下设计目标：•输出电压稳定性：保证输出电压在额定值稳定输出，以满足负载设备的工作需求。
•效率和能耗：通过减小能量损耗和提高电能转换效率，降低变压器的能耗。
•外形尺寸和重量：根据实际应用场景，确保变压器的外形尺寸和重量符合要求，方便安装和维护。
•耐久性和可靠性：确保变压器具有足够的耐久性和可靠性，在长时间运行中不会出现故障。
3. 设计步骤3.1 负载需求分析首先，需要对负载设备的电压需求进行分析。
根据设备的额定电压和工作条件，确定变压器的输出电压和额定容量。
3.2 输电损耗计算根据变压器的容量和额定电流，在设计过程中考虑电能的传输效率。
通过计算输电损耗，确定变压器的额定功率和电流。
3.3 变压器参数计算根据变压器的额定功率和电流，结合设计目标，计算变压器的参数，包括匝数、线径、铁耗等。
3.4 关键元件选择根据变压器设计要求和特定应用场景，选择合适的关键元件，如磁芯材料、绕组材料、绝缘材料等。
3.5 设计优化在完成初始设计后，进行系统级别的优化，考虑各个元素之间的相互影响，以提高变压器的效率和性能。
4. 结果与讨论通过上述设计步骤，可以得到满足设计目标的变压器设计方案。
根据实际需求，可以进一步调整设计方案，并进行详细的理论计算和模拟仿真。
5. 结论本文提出了一种基于理论计算和实际应用考虑的变压器设计方案。
这一方案可根据电气设备的需求确定输出电压和容量，通过输电损耗计算和变压器参数计算，设计合适的变压器参数，并选择合适的关键元件。
通过设计优化，可以使变压器具有较高的效率和可靠性。
此设计方案可应用于电力系统、工业生产和家庭用电等场景，满足各种负载设备的需求。
6. 参考文献1.张立新. 变压器设计[J]. 电力自动化设备, 2000, 20(2): 70-72.2.Smith D, Williams B, Jones L. Design of Transformers [M]. Wiley-IEEEPress, 2011.。
变压器ppt课件
06
变压器的发展趋势与展望
高性能变压器的技术发展
更高的效率
通过改进设计和材料，提高变压 器的能量转换效率。
更小的体积
减小变压器的体积，以便在更小 的空间内安装。
更轻的重量
使用更轻的材料和设计，以降低 变压器的重量。
智能变压器的应用推广
远程监控和维护
通过物联网和传感器技术，实现对变压器状态的 远程监控和维护。
效率与损耗参数
效率
变压器的效率是指在正常工作条件下，其输出功率与输入功率的比值。高效率意味着更少的能量损失和更高的能 源利用率。
损耗
变压器的损耗主要包括铁损、铜损和空载损耗。这些损耗会转化为热量，导致变压器温度升高，影响其性能和使 用寿命。
机械性能与噪声参数
机械性能
变压器的机械性能包括其尺寸、重量、结构、安装方式等。这些因素对于变压器的运输、安装和使用 都有重要影响。
变压器ppt课件
目录
• 变压器概述 • 变压器的基本结构 • 变压器的性能参数 • 变压器的设计与制造 • 变压器的运行与维护 • 变压器的发展趋势与展望
01
变压器概述
定义与工作原理
变压器定义
变压器是一种利用电磁感应原理改变 交流电压的设备。
工作原理
变压器利用两个相互绝缘的绕组通过 交流电产生磁通，根据电磁感应原理 ，变化的磁通在线圈中产生感应电动 势，从而改变输出电压。
度符合要求。
组装其他部件
将绕组、铁芯和其他部件组装 在一起，如散热器、油箱、绝
缘件等。
质量检验与控制
对每个制造环节进行质量检验 和控制，确保产品符合设计要
求和质量标准。
试验与检测技术
绝缘性能试验
对变压器进行绝缘性能试验，如 耐压试验、介质损耗试验等，确
变压器的应用教案

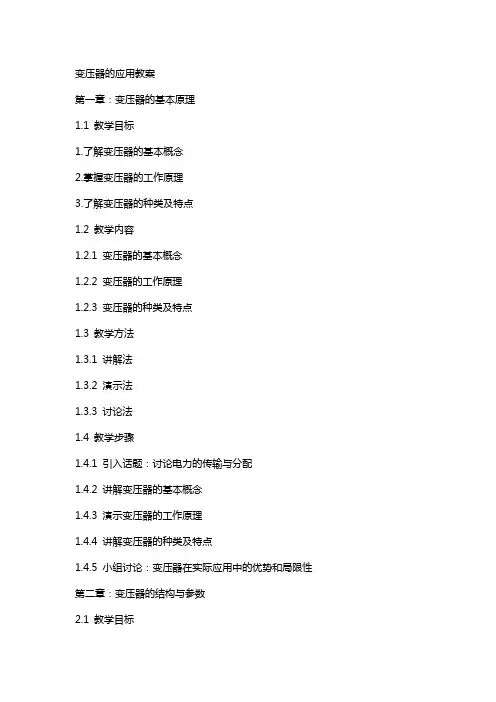

变压器的应用教案第一章：变压器的基本原理1.1 教学目标1.了解变压器的基本概念2.掌握变压器的工作原理3.了解变压器的种类及特点1.2 教学内容1.2.1 变压器的基本概念1.2.2 变压器的工作原理1.2.3 变压器的种类及特点1.3 教学方法1.3.1 讲解法1.3.2 演示法1.3.3 讨论法1.4 教学步骤1.4.1 引入话题：讨论电力的传输与分配1.4.2 讲解变压器的基本概念1.4.3 演示变压器的工作原理1.4.4 讲解变压器的种类及特点1.4.5 小组讨论：变压器在实际应用中的优势和局限性第二章：变压器的结构与参数2.1 教学目标2.了解变压器的主要结构部件3.掌握变压器的主要参数2.2 教学内容2.2.1 变压器的主要结构部件2.2.2 变压器的主要参数2.3 教学方法2.3.1 讲解法2.3.2 图片展示法2.3.3 小组讨论法2.4 教学步骤2.4.1 讲解变压器的主要结构部件2.4.2 图片展示变压器的结构部件2.4.3 讲解变压器的主要参数2.4.4 小组讨论：变压器参数在实际应用中的意义第三章：变压器的接线与保护3.1 教学目标3.了解变压器的接线方式4.掌握变压器的保护措施3.2 教学内容3.2.1 变压器的接线方式3.2.2 变压器的保护措施3.3 教学方法3.3.1 讲解法3.3.2 模拟操作法3.3.3 小组讨论法3.4 教学步骤3.4.1 讲解变压器的接线方式3.4.2 模拟操作变压器的接线方式3.4.3 讲解变压器的保护措施3.4.4 小组讨论：变压器保护在实际应用中的重要性第四章：变压器的选用与维护4.1 教学目标4.了解如何选用合适的变压器5.掌握变压器的维护方法4.2 教学内容4.2.1 变压器的选用方法4.2.2 变压器的维护方法4.3 教学方法4.3.1 讲解法4.3.2 案例分析法4.3.3 小组讨论法4.4 教学步骤4.4.1 讲解如何选用合适的变压器4.4.2 案例分析选用变压器的具体实例4.4.3 讲解变压器的维护方法4.4.4 小组讨论：变压器维护在实际应用中的重要性第五章：变压器在电力系统中的应用5.1 教学目标5.了解变压器在电力系统中的重要作用6.掌握变压器在电力系统中的应用实例5.2 教学内容5.2.1 变压器在电力系统中的重要作用5.2.2 变压器在电力系统中的应用实例5.3 教学方法5.3.1 讲解法5.3.2 图片展示法5.3.3 小组讨论法5.4 教学步骤5.4.1 讲解变压器在电力系统中的重要作用5.4.2 图片展示变压器在电力系统中的应用实例5.4.3 小组讨论：变压器在电力系统中的应用优势和局限性第六章：变压器的设计与制造6.1 教学目标6.了解变压器设计的基本原则7.掌握变压器制造的主要工艺6.2 教学内容6.2.1 变压器设计的基本原则6.2.2 变压器制造的主要工艺6.3 教学方法6.3.1 讲解法6.3.2 案例分析法6.3.3 小组讨论法6.4 教学步骤6.4.1 讲解变压器设计的基本原则6.4.2 案例分析变压器设计的具体实例6.4.3 讲解变压器制造的主要工艺6.4.4 小组讨论：变压器制造中的技术挑战和发展趋势第七章：变压器的检测与故障分析7.1 教学目标7.了解变压器检测的基本方法8.掌握变压器故障分析与处理技巧7.2 教学内容7.2.1 变压器检测的基本方法7.2.2 变压器故障分析与处理技巧7.3 教学方法7.3.1 讲解法7.3.2 模拟操作法7.3.3 小组讨论法7.4.1 讲解变压器检测的基本方法7.4.2 模拟操作变压器检测的具体步骤7.4.3 讲解变压器故障分析与处理技巧7.4.4 小组讨论：变压器故障处理在实际应用中的重要性第八章：变压器的节能与环保8.1 教学目标8.了解变压器节能的技术途径9.掌握变压器环保的意义与措施8.2 教学内容8.2.1 变压器节能的技术途径8.2.2 变压器环保的意义与措施8.3 教学方法8.3.1 讲解法8.3.2 案例分析法8.3.3 小组讨论法8.4 教学步骤8.4.1 讲解变压器节能的技术途径8.4.2 案例分析节能变压器的设计与应用8.4.3 讲解变压器环保的意义与措施8.4.4 小组讨论：变压器环保在电力系统中的重要性第九章：变压器的未来发展9.了解变压器技术的发展趋势10.掌握变压器在新能源领域的应用前景9.2 教学内容9.2.1 变压器技术的发展趋势9.2.2 变压器在新能源领域的应用前景9.3 教学方法9.3.1 讲解法9.3.2 图片展示法9.3.3 小组讨论法9.4 教学步骤9.4.1 讲解变压器技术的发展趋势9.4.2 图片展示未来变压器技术的发展方向9.4.3 讲解变压器在新能源领域的应用前景9.4.4 小组讨论：变压器在新能源领域中的机遇与挑战第十章：综合案例分析与实践10.1 教学目标10.了解变压器在实际工程中的应用案例11.提高解决实际问题的能力10.2 教学内容10.2.1 变压器在实际工程中的应用案例10.2.2 实践操作：变压器的安装与调试10.3.1 讲解法10.3.2 模拟操作法10.3.3 小组讨论法10.4 教学步骤10.4.1 讲解变压器在实际工程中的应用案例10.4.2 模拟操作变压器的安装与调试过程10.4.3 小组讨论：解决实际工程中变压器问题的策略重点和难点解析重点环节1：变压器的基本概念补充和说明：在这一环节中，学生需要理解变压器的基本定义，包括变压器的作用、类型和基本结构。
变压器的基本作用原理与理论分析剖析课件
变压器的效率分析
变压器的效率是指变压器输出功率与输入功率之比，是衡 量变压器性能的重要指标之一。
效率越高，说明变压器的能量转换效率越高，损耗越小。 在实际应用中，需要根据实际需求选择高效率的变压器， 以降低能源消耗和运行成本。
变压器的等效电路模型
等效电路模型是用来描述变压器电气 特性的电路模型，它可以等效地表示 变压器的电压、电流和阻抗之间的关 系。
变压器的维护与故障处理
变压器的维护与故障处理
• 请输入您的内容
06
变压器的发展趋势与未来展望
变压器技术的创新与发展
01
02
03
高效能
通过改进材料和优化设计 ，提高变压器的效率，减 少能源损失。
智能化
结合现代传感器和通信技 术，实现变压器的远程监 控和智能管理。
环保化
采用环保材料和节能技术 ，降低变压器对环境的影 响。
通过改变初级线圈的匝数或次级线圈 的匝数，可以改变输出电压的大小和 方向，实现电压的升高或降低。
02
变压器的基本作用
电压变换
变压器能够改变输入电压的大小。
变压器通过改变一次侧和二次侧线圈的匝数比，将输入的高电压降低为低电压或 反之，以满足不同设备对电压的需求。
电流变换
变压器能够改变输入电流的大小。
通过改变变压器一次侧和二次侧线圈的匝数比，变压器能够将输入的大电流减小为小电流或反之，以适应不同设备对电流的 要求。
阻抗匹配
变压器能够实现阻抗匹配，提高功率 传输效率。
通过变压器，可以改变电路的阻抗， 使得输出端负载的阻抗与源端的阻抗 相匹配，从而减少能量损失，提高功 率传输效率。
电气隔离
变压器能够实现电气隔离，保护设备和人身安全。
第三章第3节变压器课件
安装步骤和验收标准
验收标准 变压器安装位置正确，基础牢固。
接线正确，接地良好。
安装步骤和验收标准
设备外观无损伤，油漆完整。 运行声音正常，无异常振动和温升。
调试过程及参数设置建议
空载试验
在额定电压下对变压器进行空载运行，检查变压器的空载损耗 和空载电流是否符合要求。
负载试验
逐步增加负载，观察变压器的温升和损耗变化，确保在额定负 载下能正常运行。
05 变压器选型、安装及调试指南
CHAPTER
选型原则及注意事项
选型原则：根据实际 需求，综合考虑变压 器的容量、电压等级、 短路阻抗、损耗等因 素，选择技术先进、 经济合理的变压器型 号。
注意事项
确认变压器的接线组 别和相数，以满足电 力系统的要求。
考虑变压器的过载能 力和温升限制，确保 在极端情况下能安全 运行。
检修周期与注意事项
变压器的检修周期应根据其运行 状况、负荷情况、环境条件等因 素综合确定，一般为1-3年一次。
在进行变压器检修前，应制定详 细的检修计划和安全措施，确保
检修过程安全可控。
检修过程中应注意保护变压器的 绝缘和油系统，避免损坏和污染。
检修完成后，应对变压器进行全 面的检测和试运行，确保各项性 能指标符合要求。
了解变压器的绝缘水 平和抗短路能力，以 适应不同的运行环境。
安装步骤和验收标准
准备工作
检查变压器及附件是否齐全，阅读 安装使用说明书。
基础制作
按照设计要求制作变压器基础，保 证基础的稳定性和承重能力。
安装步骤和验收标准
设备就位
将变压器运输到指定位置，进行就位 调整。
接线及接地
按照接线图进行接线，确保接线正确无 误；按要求进行接地连接，保证接地电 阻符合规定。
变压器的应用教案
一、教案基本信息教案名称：变压器的应用教案课时安排：2课时教学目标：1. 让学生了解变压器的基本概念和工作原理。
2. 使学生掌握变压器的主要参数和特性。
3. 培养学生运用变压器解决实际问题的能力。
教学重点：1. 变压器的基本概念和工作原理。
2. 变压器的主要参数和特性。
教学难点：1. 变压器的工作原理及其数学表达式。
2. 变压器参数的计算和应用。
教学准备：1. 变压器模型或实物。
2. 教学PPT。
二、教学过程1. 引入新课通过展示生活中常见的变压器图片，引导学生思考变压器的作用和应用。
2. 讲解变压器的基本概念讲解变压器的定义、分类和基本结构，让学生了解变压器的工作原理。
3. 分析变压器的工作原理利用变压器模型或实物，讲解变压器的工作原理，强调原副线圈的电压、电流关系。
4. 讲解变压器的特性介绍变压器的电压比、电流比、变压比等特性，让学生掌握变压器的主要参数。
5. 变压器参数的计算与应用讲解变压器参数的计算方法，举例说明如何应用变压器参数解决实际问题。
6. 课堂小结对本节课的主要内容进行总结，强调变压器的基本概念、工作原理和特性。
7. 作业布置布置一些有关变压器的练习题，让学生巩固所学知识。
三、课后反思本节课通过讲解和实物演示，使学生了解了变压器的基本概念和工作原理，掌握了变压器的主要参数和特性。
在教学过程中，注意引导学生思考变压器的应用，提高学生的实际操作能力。
但在讲述变压器的工作原理时，可能存在讲解不够深入、学生理解困难的问题，需要在今后的教学中加以改进。
四、教学评价通过课后作业和课堂表现，评价学生对变压器知识的掌握程度，为下一步教学提供参考。
五、教学拓展介绍变压器在电力系统中的应用，以及变压器的发展趋势，激发学生对变压器技术的兴趣。
六、教学内容6. 变压器的分类与应用讲解不同类型的变压器（如电力变压器、仪用变压器、电子变压器等）及其应用领域。
分析各类变压器的特点和区别。
7. 变压器的连接方式介绍变压器的星形连接和三角形连接。
高中物理变压器的应用教案
高中物理变压器的应用教案
教学目标：
1. 了解变压器的作用和原理；
2. 掌握变压器的工作原理和基本结构；
3. 能够应用变压器解决实际问题。
教学重点和难点：
重点：变压器的作用和原理；
难点：变压器的数学应用。
教学步骤：
1. 引入：通过展示一个变压器模型，向学生介绍变压器的概念和作用；
2. 讲解：讲解变压器的工作原理和基本结构，引导学生理解变压器是如何将电压升高或降低的；
3. 知识梳理：提出几个与变压器相关的问题，让学生回顾所学知识；
4. 实践应用：给学生几个实际问题，让他们应用变压器原理解决；
5. 总结：总结本节课的主要内容，强调变压器在实际生活中的应用。
教学资源：
1. 变压器模型
2. 备课PPT
3. 相关实例问题
教学评价：
1. 在课堂上布置变压器相关的练习题，检测学生的掌握情况；
2. 给学生一个小组任务，让他们设计一个能够使用变压器的实际电路。
教学反思：
1. 在讲解的时候，要注意简单明了地讲解变压器的原理，避免学生产生困惑；
2. 在设计实践应用环节的问题时，应该充分考虑学生的实际理解能力和水平。
