量规校准规范
量规仪器校正规定
一、目的确保量规仪器使用的精密度及测量的有效性，以确保产品的检验、测量的质量达到要求。
二、适用范围所有产品的检验仪器、量具都适用。
三、职责1、质量保证部：1.1建立量规仪器的清单1.2制订量规仪器的校验计划并按计划实施1.3量规仪器的校验记录保存1.4量规仪器的验收、报废的处理2、相关部门：量规仪器的使用与日常保管四、作业流程：五、具体细则：1、建立仪器台帐：1.1质量保证部针对本公司内使用的检验测量设备建立档案并编号；所有量规仪器登录于《仪器台帐》上，以便于日常管理。
2、提出校验需求：2.1质量保证部针对本公司内部各种仪器的使用状况及自身检验能力以及追溯国家标准的情况，分别提出内校、外校、免校三种校验需求。
具体见下表：2.1.1免校：量规仪器的使用不影响产品质量的可以免校。
符合免校的量规仪器依类别在计划表中注明“免校”。
2.1.2内校：本公司可执行校检的仪器，依量规仪器的种类、特性进行校验。
2.1.3外校：选择外校机构（或仪器供应商）必须被国家量测校验机构定期评鉴合格，且具有国家标准或具有公信力的公证机构评鉴合乎国际标准。
3、年度校验计划：需接受校验的量规仪器，由质量保证部于每年年底制订下年度的《量规仪器年度校验计划表》，由质量保证部按计划执行。
4、量规仪器校验的通知：4.1 质量保证部依《量规仪器年度校验计划表》在有效期前一个月内，以邮件的方式通知各单位，将需接受校验的量规仪器收回以安排执行内校或外校。
4.2因其他情况致使量规仪器超出校正期限，而又未安排内校和外校时，则由质量保证部在仪器上贴上“暂停使用”标签，并安排内校或外校。
5、校验的执行：5.1外部校验：需外校的验量规仪器，由质量保证部安排送到规定的检测机构，如检测机构不能当即有检测校验结果时，质量保证部应保持与检测机构联络，以便及时取得校验结果，质量保证部应在接到检测机构的校准通知的当日将仪器取回公司，将结果登记于《量规仪器校验报告》内，同时在仪器的显眼处帖上“校验标签”后发放到使用部门。
专用量规校准检验规程
专用量规校准操作规程1 适用范围：本规程适用于本厂各种螺纹塞规、螺纹环规、半径规、自制圆柱塞规、芯轴和对表块的校准操作。
2 环境条件2.1 校准室室内温度：20℃±5℃。
2.2 校准室室内湿度：≤80%RH。
3 校准准备3.1 检查：对被校准（检定）的各种螺纹塞规、螺纹环规、半径规、自制圆柱塞规、芯轴和对表块等专用量检具，应用目力观察测量面是否有毛刺或赃物，并用油石打磨毛刺，用汽油清洗后再用丝绸布擦拭干净。
3.2 校准之前，用无腐蚀性的汽油将被校准量检具、校准样块、标准量检具进行清洗，用清洁的丝绸布擦拭干净，摆放在校准平板或木桌上以进行恒温处理。
3.3 恒温处理时间：3.4 将校准（检定）过程中使用的原始记录表及各类辅助用具准备好。
4 校准项目4.1 外观；4.2 表面粗糙度；4.3 规格尺寸；4.4 淬火硬度（新投入的量检具）。
5 校准周期：见Q/MJ—G03—13—2004《测量装置周期检定计划》。
6 校准（检定）方法6.1 外观：目测，工作面不应有影响使用的外观缺陷。
6.2 表面粗糙度：用粗糙度测量仪检测。
6.3 规格尺寸：螺纹塞规、螺纹环规和半径规，采用对比的方法。
圆柱塞规、芯轴和对表块，用外检合格的相应规格和分度值的外径千分尺测量。
6.4 淬火硬度：用外检合格的适用的硬度计检测。
7 校准（检定）的判定8 校准操作8.1 使用标准样块、标准量检具时，戴好手套，8.2 首先校核标准量检具的零线（即调零），以降低标准量检具的操作误差。
8.3 校准时，被校准量检具的各受检测量面与标准量检具应轻轻接触，不得有碰撞现象。
8.4 对被校准量检具的校准部位依次按序校准（检定）。
计量员校准完毕后，须由另一计量员核验，确保校准（检定）结果的准确性。
做好相应的原始记录，以便追溯。
8.5 校准（检定）结果符合技术要求的，填发校准（检定）合格证书或校准（检定）通知单，该量检具可以投入使用；不符合要求的填写报废处理单。
量具内校规范(参考资料)
变更履历版本号变更摘要制定日期审批日期A0 新制赵志涛2017.5.6为了正确实施校准和计量分析活动，提高计量数据的信赖性，特制定本标准。
2 范围适用于公司内长度类量具（如卡尺、内径量表、高度尺）、塞规的内部校准。
3.职责：使用单位：负责送量具校验员：负责对量具进行校验并填写校验报告及制定校验计划4 校验仪器及设备外检合格的千分尺，外校合格的标准量块,三坐标测量机（可追溯符合国家或国际标准），大理石品台等。
5 校验5.1卡尺5.1.1 参考标准JJG 30-2012 通用卡尺检定规程5.1.2 环境条件5.1.2.1 温度: 20 ±5 ℃5.1.2.2 湿度: ≤80 %RH5.1.2.3 校准前应将标准器及被校仪器置于校准室内1小时以上；校准时需戴好细纱手套；5.1.3校正时机：依据校正计划（半年一次）和使用频率。
5.1.4校正项目：序号校正项目校正方式/设备1 外观目视2 各部分相互配合目视3 零值误差目视4 示值变动性目视5 数字显示器的示值稳定目视6 示值误差量块5.1.5 校验步骤：序号校检项目项目说明记录表单1 外观1、仔细观察卡尺，卡尺表面应镀层均匀，标尺标记应清晰，表蒙透明清洁。
不应有锈蚀，碰伤，毛刺，镀层脱落及明显划痕，有无目力可见的断线或粗细不匀等以及影响外观质量的其它缺陷。
2、使用中和修理后的卡尺，允许有不影响使用准确度的外观缺陷。
量具内校记录表2 各部位相互配合1、尺框沿尺身移动应手感平稳，不应有阻滞或松动现象。
数字显示应清晰，完整，无黑斑和闪跳现象。
各按钮功能稳定，工作可靠。
2、紧固螺钉的作用应可靠。
微动装置的空程应不超过1/2转。
3、卡尺两外量爪合并时应无目力可见的间隙。
量具内校记录表3 零值误差1、移动尺框，使量爪两测量面相接触。
观察游标上的零标记和尾标记与主标尺相应标记是否重合。
其重合度应符合下表：单位mm分度值“零”标记重合度“尾”标记重合度0.02±0.005 ±0.0100.05 ±0.0202、带表卡尺量爪两测量面相接触时，圆标尺的指针应位于12点钟方位，左右偏位不大于一个标尺分度，此时毫米读数部位相对于主标尺“零”标记的位置离线不大于标记宽度，压线不大于标记宽度德1/2. 量具内校记录表4 示值变动性1、移动尺框，使游标卡尺或带表卡尺或电子数显卡尺量爪两外测量面接触。

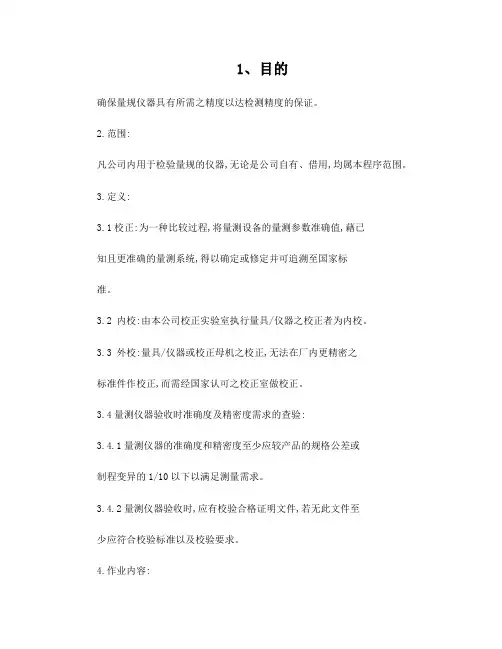

量规仪器校验管理程序
1、目的确保量规仪器具有所需之精度以达检测精度的保证。
2.范围:凡公司内用于检验量规的仪器,无论是公司自有、借用,均属本程序范围。
3.定义:3.1校正:为一种比较过程,将量测设备的量测参数准确值,藉已知且更准确的量测系统,得以确定或修定并可追溯至国家标准。
3.2 内校:由本公司校正实验室执行量具/仪器之校正者为内校。
3.3 外校:量具/仪器或校正母机之校正,无法在厂内更精密之标准件作校正,而需经国家认可之校正室做校正。
3.4量测仪器验收时准确度及精密度需求的查验:3.4.1量测仪器的准确度和精密度至少应较产品的规格公差或制程变异的1/10以下以满足测量需求。
3.4.2量测仪器验收时,应有校验合格证明文件,若无此文件至少应符合校验标准以及校验要求。
4.作业内容:4.1新购量规仪器4.1.1使用部门依需要提出[请购单]并签呈经该主管、副总经理批准后,统一由质管部请购;购买后由供货单位校准,且记录实际读值及外观功能是否正常,使用时填写[计量设备台帐]方可领用。
4.1.2本公司所有量规仪器均需登入[计量设备台帐],并于每次校验作业后,登录于[计量设备台帐]以利管理。
4.2 拟订校验计划:ME部于每年12月中旬拟定年度[计量设备检定计划表],呈ME部最高主管核准后依计划实施。
4.3校正环境要求:所有量具/仪器于校正过程中,必须管制校正实验室之校正环境的温度及湿度条件,其要求如下:(1)温度:20±5℃(2)湿度:80% 以下4.4 催校管理:为确保量规仪器之精度,依其使用频率、准确度、制造商的建议或旧有的记录订立校验计划周期。
4.5收件校验:量规仪器管理人员,依排定的校验计划于前月中旬发出「校验通知单」至各使用部门。
4.6 校正分类4.6.1量规仪器依其使用之对象、场所、特性,区分校验。
4.6.2校验又可分为内、外校,量规仪器入厂后由品保及工程人员一同判定仪器的内、外校校验方式。
4.6.3仪器校正周期参考:(1)国家标准(2)供货商建议周期(3)厂内使用现况而定4.6.4外校:4.6.4.1由使用单位将需外校之量测设备送至校正仪校室,再由量规仪器管理人员汇集厂内仪器送至国家技术监督局授权的的法定计量技术机构。
检验仪器量规的管理校正办法(1)
检验仪器量规的管理校正办法（1）在当前的生产制造中，精密测量是确保产品质量的重要环节之一。
而量规作为一种常用的检验工具，对于产品的尺寸、形状等多个方面进行测量，具有十分重要的作用。
然而，量规作为一种常规使用的仪器，也需要定期进行管理校正，以保证测量结果的准确性和可靠性。
因此，本文将介绍一种管理校正量规的有效办法。
首先，为了保障量规的准确性，我们需要在使用前对其进行校准。
这一步骤可以通过使用已知标准尺寸与量规进行对比来完成。
标准尺寸可以是一些经过校准的具备稳定尺寸的工具，比如块规、环规等。
在进行校准时，应当确保使用的标准尺寸具备相同的测量单位，并在相同的环境条件下进行测量，以减少误差。
其次，在使用量规进行测量时，需要特别注意正确的使用方法。
首先，应当保持量规的刀口干净，并避免碰撞或重物的挤压，以防止对量规的精度产生影响。
其次，在测量时，应当保持手持姿势稳定，并且将被测物体与量规箍持紧密贴合，以避免产生测量误差。
最后，在读数时，应当垂直与量规读取刻度，并注意去除任何可能导致误差的干扰因素，如视角偏差、反光等。
除了正确的使用方法，管理校正量规也需要建立相应的档案记录。
这包括记录每次校准的时间、人员、校准结果等信息，并建立相应的档案管理系统。
通过建立良好的档案记录，可以及时追溯量规的使用情况，并发现问题及时进行调整和修正，从而保证测量结果的准确性和可靠性。
此外，定期的维护和保养也是管理校正量规的重要环节之一。
量规的刀口需要保持锐利，以保证测量结果的准确性。
同时，应定期进行清洁，以去除表面的灰尘和污物，避免对测量结果产生干扰。
对于某些具备防护装置的量规，还需要检查防护装置的完好性，确保其正常使用。
最后，需要指出的是，在管理校正量规的过程中，对于发现的问题和异常情况，应立即采取措施进行调整和修正。
如果量规的测量结果明显偏离标准值，可能需要进行更为详细的校准和修正。
在此过程中，应当仔细记录校准的步骤和结果，以备将来参考。
量规仪器校准与管理
量规仪器校准与管理
量规是工业生产中常用的测量工具，对于保证产品质量和生产安全具有重要意义。
为了确保量规的准确性和可靠性，必须对其进行定期的校准与管理。
量规的校准是指对其进行与国家法定计量单位关联的标准器比对，以确定其测量结果的准确性和误差。
校准可以通过专业的计量实验室或者有资质的检测机构进行，一般是以一定的时间间隔进行。
量规的管理包括对其进行登记、编号、分类、存放、使用和维护等方面的管理。
首先需要对新购进的量规进行登记，确定其编号并按照其特性进行分类。
在存放时要注意避免受潮、受热以及受到碰撞和挤压，要求存放在干燥、通风、无腐蚀性气体的环境中。
在使用时要按照规定的程序进行，严格执行操作规程，防止人为导致量规的损坏或误差。
在维护方面，要进行定期的检查和保养，对于有损坏或失效的量规要及时修理或淘汰。
量规的校准和管理对于生产单位来说是非常重要的，它影响着产品质量、安全生产和成本控制。
只有在严格执行校准和管理制度的基础上，才能保证量规的准确性和可靠性，从而保证产品质量的稳定性和一致性。
因此，各生产单位都应高度重视量规的校准与管理工作，建立完善的制度和流程，确保量规在生产中起到应有的作用。
量规仪器之校正与管理
量规仪器之校正与管理什么是量规仪器？量规仪器通常是指用于测量物体尺寸、直径、长度以及深度等具体参数的测量工具。
最常见的量规包括游标卡尺、千分尺、柔性尺和卷尺。
量规仪器校正的重要性由于人为或其他环境因素的影响，量规仪器可能会失去准确性，并需要定期校正以确保测量结果的准确性。
此外，校准可以帮助防止生产和生产过程中的损失，因为误差可能会导致部件的不良拼装，从而影响最终产品的质量。
量规仪器校正的步骤量规仪器校正需要遵循以下步骤：1. 选择校正标准为了确保校正的结果准确可靠，必须选择一套可靠的标准进行校准。
标准必须与量规仪器的几何形状、尺寸、调整范围、分度等完全吻合。
2. 准备测试设备除了校准标准之外，还需要准备一些其他测试设备，例如平台、支架等。
同时，确保量规仪器干净，并将其置于平坦的台面上，确保其处于稳定的状态。
3. 开始校正开始校正前，先用校准标准验证器检查量规仪器是否在标准范围内。
如果不在，则请逐步调整直到在标准范围内。
4. 记录校准数据在校准之前和之后，都需要对量规仪器进行记录。
记录误差的大小和方向，并参考校准标准。
5. 确认校准结果在校准结束后，必须再次验证测量误差是否在标准范围内，并对校准结果进行确认。
量规仪器的管理除了校准之外，量规仪器的管理也非常重要。
以下是一些量规仪器管理的建议：1. 定期检查量规数量要及时发现缺失或磨损的量规，并及时补充或更换。
2. 保护量规的表面质量量规的表面需要保证清洁和防止磨损，否则会对测量准确度造成影响。
3. 避免过多的使用避免过多使用同一量规或者让不同的员工经常使用，这样容易造成磨损和误差，从而影响测量准确度。
4. 存储在干燥的环境中避免将量规暴露在潮湿、有化学气体或过于寒冷的环境中，可以使用特殊的存储箱和袋子来保持干燥。
5. 定期校准根据不同的使用频率和环境，在正常使用期间至少每个月和每一季度进行校准。
结论量规仪器的校正和管理是确保最终产品质量的关键因素，通过定期校准和科学的管理将产生更加准确的测量结果，并且具有更长的使用寿命。
量规校准规范
L =
1 n
∑
n
Li = 0 . 4331 µ m
− L)2
n −1
单次实验标准差
1
PDF created with pdfFactory trial version
JJF xxxxxxxx
4.2.1 在 8 毫米长度上，三针的素线直线度不应大于 1.0µm。直径小于 0.866mm 的三针 可不进行直线度的校准。 4.2.2 针规的素线直线度见表 2。 4.2.3 标准针规的素线直线度在全长上不应大于 0.5µm。
复校时间间隔复校时间间隔建议不超过1pdfcreatedpdffactorytrialversionwwwpdffactorycomjjfxxxxxxxx附录a三针直径与棱形测头对应关系表三针标称直径mm测头尺寸在尾柄上标出三针标称直径mm测头尺寸在尾柄上标出专门制造的专门制造的专门制造的专门制造的m0专门制造的专门制造的专门制造的pdfcreatedpdffactorytrialversionwwwpdffactorycomjjfxxxxxxxx附录b三针直径示检测结果的不确定度分析c1测量方法用测长机直接测量
式中：
C3 输入量 L 的标准不确定度 u（L） 的评定 输入量 L 的标准不确定度来源主要是：测量重复性引起的标准不确定度 u（L1） ；测 长机最大允许示值误差引起的标准不确定度 u（L2） 。 C3.1 测量重复性引起的标准不确定度 u（L1）的评定 测量重复性引起的标准不确定度 u（L1） ，可以通过连续测量得到测量列，采用 A 类 方法进行评定。 选择直径为 0.433mm 的三针，连续测量 10 次，得到测量列 0.4331, 0.4329, 0.4332， 0.4330, 0.4331, 0.4330, 0.4332, 0.4330, 0.4330, 0.4332mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
圆柱形量规校准规范
1 范围
本规范适用于钢、硬质合金、陶瓷等材料制造的各类圆柱形量规的校准。圆柱形量 规式样见图 1。
图 1 各类圆柱形量规示意图
1— 三针；2— 固定式三针；3— 针规；4— 带柄型针规
2
引用文献
下列文献所包含的条文，通过在本规范中的引用而构成本规范的条文。本规范出版 时，所示版本均为有效。所有标准、规范或规程都会被修订，使用本规范的各方应探讨 使用下列文献最新版本的可能性。 JBxxxx-2005 针规 JJF1001-1998 通用计量术语及定义 JJF1059-1999 测量不确定度评定与表示 3 概述
4
PDF created with pdfFactory trial version
JJF xxxxxxxx
7
校准结果表达 经校准的圆柱形量规发给校准证书。 标准针规应给出测量截面及位置示意图。
8
复校时间间隔 复校时间间隔建议不超过 1 年。
5
PDF created with pdfFactory trial version
6
PDF created with pdfFactory trial version
JJF xxxxxxxx
附录 B 三针直径示检测结果的不确定度分析
C1 测量方法 用测长机直接测量。每次测量时，对测长机进行必要的调整，使仪器调整至零，被 测三针直径尺寸以三针中间截面不同直径径向方位（至少垂直两径向方位）测得直径值 的平均值确定。 C2 数学模型 D=L D —— 为被测三针直径尺寸； L —— 三针中间截面上不同径向方位所得值的平均值。
直径变动量及圆度(µm)
任意直径的极限偏差(µm) 0级 1级 2级
素线直线度(µm) 0、1、2 级 —— 5
0级
1级
2级
注： 表内的数值应为 20℃时的对应值。
4.3 直径及直径变动量 4.3.1 三针的直径及直径变动量见表 1。 4.3.2 针规的直径及直径变动量见表 2。 4.3.3 标准针规直径校准的不确定度应满足 U=0.2µm（k=2） 。 4.3.4 标准针规的直径变动量不应大于 0.2µm。
（图 2 位置） 图2 空心测帽
6.1.1.2 测量梯形和锯齿形螺纹中径的三针建议选用顶角为 30°的棱形测头。 6.1.1.3 在立式光学计上校准时，需配备一具有固定小轴的专用工作台（如图 3 所示） ， 该工作台放置在立式光学计的工作台上，专用工作台的固定小轴供安装空心测帽用。
（图 3 位置） 图3 专用工作台
L =
1 n
∑
n
Li = 0 . 4331 µ m
− L)2
n −1
单次实验标准差
1
PDF created with pdfFactory trial version
JJF xxxxxxxx
4.2.1 在 8 毫米长度上，三针的素线直线度不应大于 1.0µm。直径小于 0.866mm 的三针 可不进行直线度的校准。 4.2.2 针规的素线直线度见表 2。 4.2.3 标准针规的素线直线度在全长上不应大于 0.5µm。
6.1.1.4 在立式光学计上校准三针圆度的方法与卧式光学计相同。 6.1.1.5 对于直径大于 0.724mm 的三针，也可以在圆度仪上校准。 6.1.2 针规的圆度 6.1.2.1 在工作面的两端及中间三个截面校准圆度，方法与三针相同。 6.1.2.2 带柄针规测量截面的位置根据其工作长度决定。工作长度小于等于 10mm 时，靠 近端部选择一个测量截面； 工作长度大于 10mm 至 20mm 时， 在端部和根部选择两个测量截 面；工作长度大于 20mm 时，在端部、中间和根部选择三个测量截面。 6.1.2.3 取各位置评定结果中的最大值作为被测针规的圆度。 6.1.3 标准针规的圆度 在工作面的两端及中间三个截面用圆度仪校准圆度，取各位置评定结果中的最大值 作为被测标准针规的圆度。 6.1.4 基准圆中心
JJF xxxxxxxx
推荐使用表 3 所列仪器进行校准，允许使用满足不确定要求的其它标准其进行校准。
表3 序号 1 2 3 圆度 直线度 直径及直径变动量 校准项目 标准器及其它设备 标准器及其它设备 光学计、空心测帽及专用测头或圆度仪 4 等量块、1 级平晶、0 级刀口尺、刀口尺对板或电动轮廓仪 测长机或激光测径仪或其它长度比较仪与量块
6
校准项目和校准方法
校准前应确认无影响校准正确实施和校准结果的外观缺陷。 6.1 圆度 6.1.1 三针的圆度 6.1.1.1 可在卧式光学计上进行校准。首先在尾管上装一特制的空心测帽（如图 2 所示） ， 再在测帽孔中插入 V 形角为 60°的棱形测头 （可用螺纹千分尺的测头或专门制造,参见附 录 A） 。然后在光学计的测杆上安装窄平面测头，并使其长边与棱形测头的凹槽相垂直。 两测头装调后，将三针放入两测头之间，使三针工作面的中截面与测头接触。调整仪器 的尾管，使光学计的示值位于零位或其附近某一刻度上。将三针绕轴线转动 360°，同时 从光学计上读数，其最大值与最小示值之差的 1/3 即为三针的圆度。
JJF xxxxxxxx
附录 A 三针直径与棱形测头对应关系表
三针标称直径 （mm） 0.118 0.142 0.170 0.201 0.232 0.260 0.291 0.343 0.402 0.433 0.461 0.511 0.572 0.724 0.796 0.866 1.008 1.047 1.157 1.302 1.441 1.553 1.591 1.732 测头尺寸 （在尾柄上标出） 专门制造的 专门制造的 专门制造的 专门制造的 M0.4∼0.5 M0.4∼0.5 M0.4∼0.5 M0.6∼0.8 M0.6∼0.8 M0.6∼0.8 M0.6∼0.8 M1∼1.5 M1∼1.5 M1∼1.5 M1∼1.5 M1∼1.5 M1.75∼2.5 M1.75∼2.5 或 T2 M1.75∼2.5 或 T2 M1.75∼2.5 或 T2 M1.75∼2.5 T3 M3∼4.5 M3∼4.5 或 T3 三针标称直径 （mm） 1.883 2.020 2.071 2.217 2.311 2.595 2.866 3.106 3.177 3.287 3.310 3.468 3.580 3.666 4.001 4.141 4.211 4.400 4.773 5.176 5.493 6.212 6.585 测头尺寸 （在尾柄上标出） M3∼4.5 M3∼4.5 T4 T4 M3∼4.5 M3∼4.5 或 T5 M5∼6 T6 M5∼6 T6 T6 M5∼6 专门制造的 专门制造的 专门制造的 T8 T8 专门制造的或 T8 专门制造的 T10 T10 T12 T12
3
PDF created with pdfFactory trial version
JJF xxxxxxxx
用圆度仪校准圆柱形量规的圆度时，误差评定的基准圆中心采用最小二乘方圆圆心 或最小区域圆圆心。 6.2 直线度 6.2.1 用光隙法校准直线度 6.2.1.1 用 20mm 左右的四等量块工作面做标准，校准三针素线直线度。校准时，将三针 工作面的中间部分放在量块工作面的横向位置上，将被测三针绕轴线转动 360°，观察光 隙，通过与标准光隙的比较，确定三针的素线直线度。 6.2.1.2 用刀口尺对板或量块做标准，校准针规或标准针规全长的素线直线度。将被测针 规或标准针规绕轴线转动 360°，观察光隙，通过与标准光隙的比较，确定针规或标准针 规的素线直线度。 6.2.2 用电动轮廓仪校准直线度 可用电动轮廓仪校准圆柱形量规的直线度，校准时至少选取三条素线进行测量，取 最大值作为被校圆柱形量规的直线度。 6.3 直径及直径变动量 6.3.1 三针的直径及直径变动量 6.3.1.1 采用分辨力为 0.01µm、示值最大允许误差优于（0.2+L/1000）µm（L 是以米为 单位的被测量长度）的测长仪，直接校准针规的直径。校准时在测长机的头座和尾座测 量杆上水平安装窄平面测头，调整测头的平行度及零位，移动测长机，将被测三针放在 两测头之间，测量其中截面直径，从测长机上读取数值。将被测三针绕轴线旋转 90°，在 中截面上测量第二个值，两次读数的平均值即为三针的直径。 6.3.1.2 采用同样方法，测量靠近三针工作面上下两端截面上相互垂直的各个直径值， 连同中截面的两个值，取最大值与最小值的差值作为直径变动量。 6.3.1.3 允许采用不确定度满足 U=0.25µm（k=2）的其它测量方法，如接触式干涉仪及 3 等量块。 6.3.2 针规的直径及直径变动量 6.3.2.1 采用与三针直径校准的相同方法，分别测量针规两端及中间截面相互垂直的两 个直径，取最大值作为针规的直径。 6.3.2.2 带柄针规测量截面的位置根据其工作长度决定。工作长度小于等于 10mm 时，靠 近端部选择一个测量截面； 工作长度大于 10mm 至 20mm 时， 在端部和根部选择两个测量截 面；工作长度大于 20mm 时，在端部、中间和根部选择三个测量截面。采用与三针直径校 准的相同方法，在针规各被测截面测量相互垂直的两个直径，取最大值作为针规的直径。 6.3.2.3 取上述测量结果最大值与最小值的差值作为针规的直径变动量。 6.3.2.4 允许采用满足不确定度要求的其它测量方法，如激光测径仪等。 6.3.3 标准针规的直径及直径变动量 6.3.3.1 选择满足不确定度要求的标准器（组） ，分别测量针规两端及中间截面相互垂直 的两个直径，取各截面两个结果的平均值作为标准针规该截面的直径。 6.3.3.2 取上述各截面测量结果最大值与最小值的差值作为标准针规的直径变动量。
注：由于校准不决定合格与否，上述计量特性指标仅供参考。
5
校准条件
5.1 环境 校准时建议温度控制范围： （20±1）℃； 5.2 等温时间 被校圆柱形量规在建议的环境温度下，等温时间不少于 1 小时。 5.3 标准器及其它设备
