液位变送器原理
主流液位计工作原理(图文详解)
液位计是工业生产中常用的一种仪表，用于测量和监控各种容器中的液位高度。
根据不同的原理，液位计可以分为许多不同的类型，其中主流的液位计包括浮球式、压力式、毛细管式、超声波式等。
本文将重点介绍这些主流液位计的工作原理及其特点，希望能为读者提供有价值的信息和参考。
1、磁翻板液位计磁翻板液位计：又叫磁浮子液位计，磁翻柱液位计。
原理：连通器原理，根据浮力原理和磁性耦合作用研发而成，当被测容器中的液位升降时，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示面板，使红白翻柱翻转180°，当液位上升时翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，面板上红白交界处为容器内液位的实际高度，从而实现液位显示。
2、浮球液位计原理：浮球液位计结构主要基于浮力和静磁场原理设计生产的。
带有磁体的浮球（简称浮球）在被测介质中的位置受浮力作用影响：液位的变化导致磁性浮子位置的变化。
浮球中的磁体和传感器（磁簧开关）作用，使串连入电路的元件（如定值电阻）的数量发生变化，进而使仪表电路系统的电学量发生改变。
也就是使磁性浮子位置的变化引起电学量的变化。
通过检测电学量的变化来反映容器内液位的情况。
3、钢带液位计原理：它是利用力学平衡原理设计制作的。
当液位改变时，原有的力学平衡在浮子受浮力的扰动下，将通过钢带的移动达到新的平衡。
液位检测装置（浮子）根据液位的情况带动钢带移动，位移传动系统通过钢带的移动策动传动销转动，进而作用于计数器来显示液位的情况。
4、雷达液位计原理：雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。
探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
5、磁致伸缩液位计原理：磁致伸缩液位计的传感器工作时，传感器的电路部分将在波导丝上激励出脉冲电流，该电流沿波导丝传播时会在波导丝的周围产生脉冲电流磁场。
在磁致伸缩液位计的传感器测杆外配有一浮子，此浮子可以沿测杆随液位的变化而上下移动。

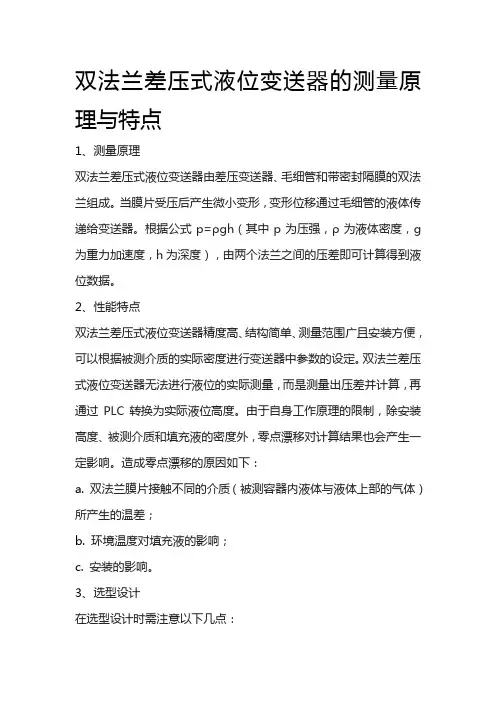

双法兰差压式液位变送器的测量原理与特点
双法兰差压式液位变送器的测量原理与特点1、测量原理双法兰差压式液位变送器由差压变送器、毛细管和带密封隔膜的双法兰组成。
当膜片受压后产生微小变形，变形位移通过毛细管的液体传递给变送器。
根据公式p=ρgh（其中p为压强，ρ为液体密度，g 为重力加速度，h为深度），由两个法兰之间的压差即可计算得到液位数据。
2、性能特点双法兰差压式液位变送器精度高、结构简单、测量范围广且安装方便，可以根据被测介质的实际密度进行变送器中参数的设定。
双法兰差压式液位变送器无法进行液位的实际测量，而是测量出压差并计算，再通过PLC转换为实际液位高度。
由于自身工作原理的限制，除安装高度、被测介质和填充液的密度外，零点漂移对计算结果也会产生一定影响。
造成零点漂移的原因如下：a. 双法兰膜片接触不同的介质（被测容器内液体与液体上部的气体）所产生的温差；b. 环境温度对填充液的影响；c. 安装的影响。
3、选型设计在选型设计时需注意以下几点：a. 选择适当长度的毛细管，毛细管选用得越长对测量值的影响越大；b. 变送器安装在高压侧法兰上，便于现场安装和计算公式中高度的设定；c. 在设备法兰和变送器法兰之间设置冲洗环，便于使用过程中对压力膜片进行冲洗；d. 选择具有较小热膨胀系数的填充液，减小温度带来的测量误差。
由于差压式液位变送器结构简单，很难在结构上进行设计优化。
除上述几点选型设计时需要注意的情况之外，在设备安装过程中应注意：a. 对压力膜片进行保护，防止表面划伤和损坏；b. 紧固法兰螺栓时需对称紧固，保证法兰面受力均衡；c. 毛细管需保持自然状态，如果毛细管较长而需要固定，可以直接将毛细管捆绑在固定物上，无需将毛细管打圈后固定。
液位变送器的工作原理
液位变送器的工作原理液位变送器是一种用于测量液体表面高度的仪器，它是工业自动化系统中常用的传感器之一。
液位变送器的基本原理是利用物理特性来测量液体的高度，并将其转换为电信号输出。
一、压力式液位变送器压力式液位变送器是最常用的液位测量装置之一，它利用液体压力的变化来确定液体表面的高度。
压力式液位变送器通常由压力传感器和转换器组成。
1. 压力传感器压力传感器是液位变送器的核心部件，它通过测量液体对传感器的压力来确定液位的高低。
压力传感器通常由一个敏感元件和一个导压管组成。
当液面升高时，液体压力作用在敏感元件上，导压管将压力传递给敏感元件，敏感元件将压力转换为电信号输出。
2. 转换器转换器接收来自压力传感器的电信号，并将其转换为标准的电流信号或电压信号。
转换器通常具有放大、滤波和线性化等功能，以确保输出信号的准确性和稳定性。
二、浮子式液位变送器浮子式液位变送器使用浮子的浮沉运动来测量液位的高度。
浮子通常通过一个绳索或链条与变送器连接，当液位升高或下降时，浮子会相应地上升或下降。
1. 浮子浮子通常由密度较小的材料制成，如塑料或泡沫。
当液位升高时，浮子会随液位上升，当液位下降时，浮子会随液位下降。
2. 传感机构传感机构是用于感知浮子位置的装置，通常由一根绳子或链条连接到浮子上。
当浮子上升或下降时，传感机构会相应地转动，将浮子位置转换为电信号输出。
3. 转换器转换器接收来自传感机构的电信号，并将其转换为标准的电流信号或电压信号。
转换器通常具有放大、滤波和线性化等功能，以确保输出信号的准确性和稳定性。
三、容积式液位变送器容积式液位变送器利用容器内液体的体积变化来测量液位的高低。
容积式液位变送器通常由液体容器、传感器和转换器组成。
1. 液体容器液体容器通常是一个封闭的容器，容器内充满待测液体。
容器通常具有刻度线或液位标记，用于读取液面高度。
2. 传感器传感器用于检测液体容器内液体的体积变化。
传感器通常由一个敏感元件和一个测量装置组成。
磁翻板液位计远传变送器原理(一)
磁翻板液位计远传变送器原理(一)磁翻板液位计远传变送器1. 引言磁翻板液位计远传变送器是一种应用于工业领域的液位测量仪器。
本文将从浅入深地解释其相关原理。
2. 磁翻板液位计的工作原理磁翻板液位计通过利用液体的浸没及非浸没状态之间液位高度的变化，来实现液位的测量。
它主要由磁翻板、感应装置和变送器组成。
2.1 磁翻板磁翻板是磁翻板液位计的核心组件之一。
它通过磁力的作用，在液体浸没时会翻转，而在液体非浸没时则保持竖直。
2.2 感应装置感应装置用于检测磁翻板的状态，并将其转化为电信号。
通常，感应装置采用霍尔元件来感应磁场的变化。
2.3 变送器变送器负责将感应到的电信号进行放大、滤波和线性化处理，最终输出标准的电信号，以便远程监控和控制。
变送器通常采用4-20mA电流输出信号。
3. 磁翻板液位计远传变送器的工作原理磁翻板液位计远传变送器是在磁翻板液位计的基础上，增加了无线传输功能，实现了液位信号的远程传输和监控。
3.1 传感器模块远传变送器的传感器模块与磁翻板液位计的感应装置相似，具有感应磁翻板状态的功能。
但不同的是，传感器模块通过内置的数模转换器将感应到的磁场变化转化为数字信号。
3.2 信号处理模块信号处理模块对传感器模块输出的数字信号进行处理，包括滤波、放大和线性化等，生成稳定可靠的电信号。
同时，信号处理模块还负责将电信号转化为无线信号，实现远程传输功能。
3.3 接收端与监控系统在远程监控系统中，接收端负责接收并解码无线信号，将其转化为可读取的液位信息。
监控系统可以通过数据处理和展示软件将液位数据进行实时监控和远程管理。
4. 应用领域磁翻板液位计远传变送器广泛应用于各个工业领域，如化工、石油、水处理等。
它可实现对液位的远程监控和控制，提高了生产效率和安全性。
•在化工领域，磁翻板液位计远传变送器可用于监测各种液体的液位，确保生产过程的稳定性。
•在石油行业，磁翻板液位计远传变送器可用于监测油罐、储罐等设备的液位，及时发现异常情况并采取措施。
液位变送器
液位变送器概述液位变送器是一种测量液体高度或液面位置的仪器。
液位变送器通过测量液体重量或压力来确定液面高度，并将其转换为电气信号输出。
液位变送器通常用于水处理、油气生产、发电厂和化学工厂等行业，以确保液体在容器中的恰当分配和流动。
液位变送器的工作原理可以通过以下方式进行描述：液位变送器是一种传感器，通过物理特性（比如压力或重量）将液体的高度转换为电子信号，这个过程在液位变送器内部的传感器中发生。
然后，这些电子信号通过电缆输出到远程显示器或数据收集系统中。
液位变送器类型液位变送器有许多不同的类型，每一种类型都有其自身的优缺点。
以下列出了几种常见的液位变送器类型：气压式液位变送器气压式液位变送器通过使用气体压力来测量液体高度。
它们工作的原理是：将一个大气压力空间与液位之上的一个小空间连通。
这样，液位上方的气压就可以传递到传感器中，传感器测量气压变化量并将其转换为液位高度值。
优点：可以使用在高温高压环境下; 防腐性好缺点：仅适用于与液体形成气压反应的非蒸汽液体刚性杆浮球式液位变送器刚性杆浮球式液位变送器通过使用浮子来测量液体高度。
它们工作的原理是：一个浮子通过浸泡在液体中，浮子会随着液面的变化而上下浮动。
这个运动将通过连接到浮子上的刚性杆传递到变送器中，从而测量液位高度。
优点：结构简单可靠性好缺点：只适用于液体介质比较清洁，杆子不易被污染的场合。
磁翻板式液位变送器磁翻板式液位变送器通过使用磁性杆来测量液体高度。
它们工作的原理是：在液位的上下两侧分别设置磁翻板，其中一个装有磁条，当磁条接近磁翻板时，磁翻板就会发生翻转，当磁条远离磁翻板时，磁翻板会恢复到原本的位置。
液位变送器通过检测磁翻板的位置来确定液位的高度。
优点：适合于易受污染的介质; 结构简单缺点：不适用于温度和压力波动较大的场合液位变送器的应用液位变送器通常在下列场合被用到：化工在化工工业中，使用液位变送器监测液位非常常见，因为大多数化学反应需要在液态媒介中进行。
液位变送器的工作原理
液位变送器的工作原理液位变送器是一种常用的测量仪器，用于测量容器或管道中液体的液位高度。
它通过传感器将液位信号转换为标准的电信号输出，以便于监测和控制过程。
液位变送器的工作原理可以分为以下几个方面。
一、浮子式浮子式液位变送器是一种常见的液位测量装置，它通常由浮子、浮子轴、磁耦合器和传感器等部分组成。
其工作原理如下：1. 当液位上升时，浮子也随之上升，通过浮子轴与磁耦合器相连，使磁耦合器转动。
2. 磁耦合器上的磁体转动会引起传感器内部的磁场变化，从而产生电信号。
3. 传感器将电信号转换为标准的电流或电压输出，用于监测和控制液位。
浮子式液位变送器适用于液位变化较大、粘度较小的介质测量，如水、石油等。
二、压阻式压阻式液位变送器利用压力传感器测量液体压力的变化来间接测量液位高度。
其工作原理如下：1. 将液位变送器连接到容器底部，并与容器内的液体保持连通。
2. 当液位上升时，容器内液体的压力也会随之增加。
3. 压阻式液位变送器测量压力传感器中的压力变化，并将其转换为相应的电信号。
4. 传感器将电信号输出到显示装置或控制系统，实现液位的监测与控制。
压阻式液位变送器适用于测量介质较为复杂、温度较高的液体。
三、电容式电容式液位变送器利用电容的变化来测量液体的液位高度。
其工作原理如下：1. 液位变送器中设置有两个电极，它们与容器内的液体保持直接接触。
2. 当液位上升时，液体与电极之间的电容值会随之变化。
3. 通过测量电容的变化，电容式液位变送器可以确定液体的液位高度。
4. 将电容式液位变送器转换为相应的电信号输出并传输，以实现对液位的测量和控制。
电容式液位变送器适用于测量各种液体介质的液位，具有精度高、稳定性好的特点。
四、超声波超声波液位变送器是一种通过测量声波传播时间来测量液位高度的装置。
其工作原理如下：1. 发射器发射一束超声波信号，并由液面反射回来。
2. 接收器接收到反射回来的超声波信号，并测量其传播时间。
液位变送器的原理及应用
液位变送器的原理及应用1. 液位变送器的概述液位变送器是一种用于测量和监测储罐、槽池、管道等容器内液体的装置。
它通过转换液位的高度信息为电信号，实现对液体的连续监测与测量。
2. 液位变送器的原理液位变送器的工作原理主要基于压力变化或物理特性的变化。
2.1 压力型液位变送器压力型液位变送器利用液体的压力变化来测量液位。
其原理基于帕斯卡定律，即在闭合的容器中，液体的压力是均匀的。
液位的高低会导致液体的压力改变，液位变送器通过测量压力变化来确定液位的高度。
压力型液位变送器通常包括感应器和放大器两部分。
感应器受液位高度的影响，产生相应的压力信号，然后经过放大器放大后输出。
2.2 非接触式液位变送器非接触式液位变送器利用声波、磁场、红外线等原理进行测量。
它不需要直接接触液体，可以在一定距离内进行测量。
常见的非接触式液位变送器有超声波液位变送器、雷达液位变送器等。
超声波液位变送器通过发送超声波并接收其回波来测量液位高度。
雷达液位变送器则利用雷达信号的反射时间来测量液位高度。
3. 液位变送器的应用液位变送器在许多工业领域中具有广泛的应用。
3.1 石油化工行业在石油化工行业中，液位变送器被广泛用于储罐和槽池的液位监测。
通过实时监测储罐和槽池的液位，可以确保生产过程的安全和稳定。
3.2 食品和饮料行业在食品和饮料行业中，液位变送器被用于监测原料罐、混合罐和储罐的液位。
这有助于确保原料的供应和生产流程的正常运行。
3.3 水处理行业在水处理行业中，液位变送器被广泛应用于水池、水塔和水处理设备中。
通过实时监测液位，可以控制水资源的供应和排放，确保水处理过程的效率和可靠性。
3.4 制药行业在制药行业中，液位变送器用于监测药品和溶液的液位。
这有助于保证制药过程的准确性和稳定性，确保产品的质量和安全性。
4. 液位变送器的优势液位变送器具有以下优势：•高精度：液位变送器能够提供准确的液位测量结果，满足工业生产对液位监测的要求。
埃克森液位变送器说明书
埃克森液位变送器说明书一、引言埃克森液位变送器是一种用于测量液体高度的仪器。
它可以将液位转化为电信号，并通过电缆传输给显示仪表，从而实现对液位的监测和控制。
本说明书将详细介绍埃克森液位变送器的结构、工作原理、安装方法和注意事项。
二、结构及工作原理1. 结构埃克森液位变送器由测量元件、信号转换电路和外壳组成。
测量元件通常采用压阻式或电容式传感器，能够感应液位的变化。
信号转换电路将测量元件感应到的信号转化为标准的电信号输出。
外壳则起到保护内部元件和连接外部设备的作用。
2. 工作原理在使用埃克森液位变送器之前，需要将其正确安装在液位容器上。
当液位发生变化时，测量元件会受到液体的压力作用，从而产生相应的变化。
压阻式传感器会根据液位压力的大小改变其电阻值，而电容式传感器则会改变电容值。
信号转换电路会将这些变化转化为对应的电信号输出。
三、安装方法1. 安装前准备在安装前，需要先检查埃克森液位变送器和相关配件是否完好无损。
检查电缆是否正常，是否有断裂或损坏。
同时，还需要了解液位容器的形状、尺寸和材质，以便选择合适的安装位置和方法。
2. 安装位置选择选择合适的安装位置是确保埃克森液位变送器正常工作的重要步骤。
应尽量选择离液位容器中心较近的位置，以提高测量精度。
同时，应避免将其安装在液体喷溅、腐蚀或高温的区域，以免影响其寿命和性能。
3. 安装方法根据液位容器的具体情况，可以选择不同的安装方法。
常见的安装方式有法兰式安装、螺纹式安装和侧插式安装。
在安装过程中，需要注意保持液位变送器与液位容器的密封性，避免发生泄漏。
四、注意事项1. 避免过度拉伸电缆，以免损坏电缆导线和连接器。
2. 定期检查液位变送器的电缆连接是否松动，及时进行紧固。
3. 避免将液体直接倒入液位变送器内部，以免损坏测量元件和电路。
4. 在使用过程中，应避免剧烈震动和冲击，以保证液位变送器的正常工作。
5. 定期进行液位变送器的维护和校准，确保其测量精度和长期稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液位变送器分类：
1、浮球式液位变送器
2、浮简式液位变送器
3、静压或液位变送器
液体中某一点的静压力与该点到液面的距离成正比，即：P=ρgh。
其中：P～被测点的压力(压强)、ρ～介质密度、g～重力加速度、h～被测点到液面的高度。
对已确定的被测介质及地点，ρ、g为常数，故被测点到液面的位置的变化只与被测的压力（压强）有关。
压力变送器和差压变送器单从名称上讲测量的是压力和差压（两个压力的差），但它们可以间接测量的量却很多。
如压力变送器，除可以测量压力外，还可以测量设备内的液位。
在常压容器内测量液位时，需要一台即可。
当测量受压容器的液位时，可考虑用两台压力/差压变送器，即测量下限一台，测量上限一台，它们的输出信号进行减法运算，即可测出液位，这时一般选用差压变送器。
在容器内液位与压力值不变的情况下它还可以用来测量介质的密度。
的测量范围可以做的很宽，从绝压0开始可以到一百多兆帕（一般情况）。
差压变送器除了测量两个被测量压力的差压值外，它还可以配合各种节流元件来测量介质流体的流量，可以直接测量受压容器的液位和常压容器的液位以及压力和负压。
制作的结构上来分有普通型和隔离型。
普通型压力/差压变送器的测量膜盒为一个，它直接感受被测介质的压力或差压；隔离型的测量膜盒接受到的是一种稳定液（一般为硅油）的压力，而这种稳定液是被密封在两个膜片中间，直接接受被测压力的膜片为外膜片，原普通型膜盒的膜片为内膜片，当外膜片上接受压力信号时通过硅油的传递原封不动的将外膜片的压力传递到了普通膜盒上，从而可以测出外膜片所感受到的压力。
隔离型压力/差压变送器主要是针对特殊的被测量介质设计和使用的，如果被测介质离开设备后会产生结晶，而使用普通型压力/差压变送器需要取出介质，会将导压管膜盒室堵塞使其不能正常工作，所以必须选用隔离型。
隔离型变送器通常作成发兰式安装，即在被测设备上开口使变送器安装后它的感应膜片是设备壁的一部分，这样它不会取出被测介质，一般也不会造成结晶和堵塞。
当被测介质需求结晶温度较高时，可选用将膜片凸出的结构，这样可将传感膜片插入到设备内部，，这样测量是有保障的，即选用插入式发兰变送器。
隔离型变送器有远传型和一体型之分。
远传型即外膜盒与测量膜盒之间用加强毛细管连接，一般毛细管为3~5米，这样外膜盒装在设备上，内膜盒及变送器可以安装在便于维护的安装支架上；另一种形式是外膜盒与变送器做成一体直接由发兰安装在设备上。
对于隔离型它还可以作成螺纹连接型，即外膜盒或外弹性元件可在安装螺纹的前面，只要在被测设备上焊接上内螺纹凸台，便可将变送器直接拧到设备上，安装非常方便。
隔离型压力/差压变送器的制作复杂，材质要求也较高，所以它的价格通常是普通型的3~4倍。
