激光加热表面淬火简介
激光加热表面淬火简介：
（1）定义：利用聚集后的激光束快速加热钢铁材料表面，使其发生相变形成马氏体淬硬层的热处理工改错为激光加热表
面淬火。
（2）特点：与普通热处理相比，它具有如下特点：
①加热速度极快，工件热变形极小。由于激光功率密度高，加
热速度可达1010℃/s，因而热影响区小，工件热变形小，劳动条件好。
②其冷却速度很高，在工件有足够质量前提下，冷速可达1023℃
/s；不需冷却介质，靠热量由表向里的传导自动淬火。
③由于激光束扫描（加热）面积很小，可十分精确地对形状复
杂的工件（如有盲孔、小孔、小槽、薄壁零件等）进行处理或局部处理，也可根据需要在同一零件的不同部位进行不同的处理。
④能精确控制其加工条件，操作简单，可实现在线加工，也易
于与计算机连接，便于实现自动化生产。
⑤不需要加热介质，有利于环境保护；工件经激光淬火后表面
硬度高（比普通淬火硬度值高15%~~20%）、疲劳强度高（表面具有4000Mpa以上的残余压应力）。
⑥节省能源，并且工件表面清洁，处理后不需修磨，可作为工
件精机械加工的最后一道工序。
其不足之处在于：只能改变工件表面性能，但不能改善心部
性能；不能用于重负荷工件，也不适用于大型工件。
（3）原理：用于热处理的激光淬火装置主要是CO2气体激光器，它所发生的激光波长为10.6μm，此波长具有很好的大气透过率，很多物质对此波长的辐射线具有一定吸收率；它具有输出功率大（20~~100kW）、效率高（可达20%~~40%）、持续工件时间长等优点。
激光加热金属主要是通过光子同金属材料表面的电子和声子的能量交换，使处理层材料温度升高，在10-7~~10-9s之内就能使作用深度内达到局部热平衡，在金属材料表面形成的这层高温“热层”继而又作为内部金属的加热热源，并以热传导方式进行传热。
激光加热表面淬火就是以高能量激光作为能源以极快速度加热工件并自冷淬火的工艺。其实质就是利用激光产生的热量对工件表面进行处理的过程，它是一种新型的热处理工艺技术。
应当注意事项的是激光加热表面淬火效果与材料表面的反射率、密度和热导率等密切相关，由于所有金属都是10.6μm波长和CO2激光的良好反射体，反射率可高达70%~80%，对于反射率高的材料，激光能量不能被充分，所以激光淬火前要对金属表面施加吸光涂层（黑化处理）以增加吸收率。常用的黑化方法，主要有磷化、氧化等，或在金属表面涂覆一层可大师吸收激光的涂料（如碳素墨汁、胶体石墨、粉状金属氧化物、黑色丙烯酸、氨基屏光漆等）。
（3）工艺参数及应用：钢铁材料进行激光淬火的主要工艺参数
为：激光束的功率（P，单位：W）、激光光斑直径（Db单
位：mm）、激光束的扫描速度（σ单位：cm/s）等。当涂
层材料和工件的化学成分一定时，改变激光束功率密度和
激光束扫描速度，可获得不同硬化层深度（H单位：mm）、硬度值及组织等，以达到所需的力学性能。它们之间的关
系如下：
H∝P Dbσ
硬化层的组织则与工件的化学成分有关。一般碳素钢的激光硬化层组织基本上是细针状马氏体；合金钢则为板条马氏体+碳化物+少量残余奥氏体等。激光硬化层与基体交界的过渡区组织极为复杂，呈多相状态。激光束未照射部位仍为原始金相组织。表1为几种常用钢材的激光淬火工艺参数与力学性能及组织的关系，表2为45号钢激光加热表面淬火后的效果比较。
表1 几种常见钢材的激光淬火工艺参数与力学性能及组织的关系
表2 15号钢激光加热表面淬火后的效果比较
激光加热表面淬火，虽然开发时间较短，但进展较快，已在一些机械产品的生产中获得成功应用，例如变速箱齿轮，发动机气缸套，轴承圈和导轨等。
激光加热表面淬火简介
激光加热表面淬火简介： （1）定义：利用聚集后的激光束快速加热钢铁材料表面，使其发生相变形成马氏体淬硬层的热处理工改错为激光加热表 面淬火。 （2）特点：与普通热处理相比，它具有如下特点： ①加热速度极快，工件热变形极小。由于激光功率密度高，加 热速度可达1010℃/s，因而热影响区小，工件热变形小，劳动条件好。 ②其冷却速度很高，在工件有足够质量前提下，冷速可达1023℃ /s；不需冷却介质，靠热量由表向里的传导自动淬火。 ③由于激光束扫描（加热）面积很小，可十分精确地对形状复 杂的工件（如有盲孔、小孔、小槽、薄壁零件等）进行处理或局部处理，也可根据需要在同一零件的不同部位进行不同的处理。 ④能精确控制其加工条件，操作简单，可实现在线加工，也易 于与计算机连接，便于实现自动化生产。 ⑤不需要加热介质，有利于环境保护；工件经激光淬火后表面 硬度高（比普通淬火硬度值高15%~~20%）、疲劳强度高（表面具有4000Mpa以上的残余压应力）。 ⑥节省能源，并且工件表面清洁，处理后不需修磨，可作为工 件精机械加工的最后一道工序。 其不足之处在于：只能改变工件表面性能，但不能改善心部
性能；不能用于重负荷工件，也不适用于大型工件。 （3）原理：用于热处理的激光淬火装置主要是CO2气体激光器，它所发生的激光波长为10.6μm，此波长具有很好的大气透过率，很多物质对此波长的辐射线具有一定吸收率；它具有输出功率大（20~~100kW）、效率高（可达20%~~40%）、持续工件时间长等优点。 激光加热金属主要是通过光子同金属材料表面的电子和声子的能量交换，使处理层材料温度升高，在10-7~~10-9s之内就能使作用深度内达到局部热平衡，在金属材料表面形成的这层高温“热层”继而又作为内部金属的加热热源，并以热传导方式进行传热。 激光加热表面淬火就是以高能量激光作为能源以极快速度加热工件并自冷淬火的工艺。其实质就是利用激光产生的热量对工件表面进行处理的过程，它是一种新型的热处理工艺技术。 应当注意事项的是激光加热表面淬火效果与材料表面的反射率、密度和热导率等密切相关，由于所有金属都是10.6μm波长和CO2激光的良好反射体，反射率可高达70%~80%，对于反射率高的材料，激光能量不能被充分，所以激光淬火前要对金属表面施加吸光涂层（黑化处理）以增加吸收率。常用的黑化方法，主要有磷化、氧化等，或在金属表面涂覆一层可大师吸收激光的涂料（如碳素墨汁、胶体石墨、粉状金属氧化物、黑色丙烯酸、氨基屏光漆等）。 （3）工艺参数及应用：钢铁材料进行激光淬火的主要工艺参数
高频淬火原理及工艺解析
高频淬火含义与原理 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 一、含义 高频淬火多数用于工业金属零件表面淬火，是使工件表面产生一定的感应电流，迅速加热零件表面，然后迅速淬火的一种金属热处理方法。感应加热设备，即对工件进行感应加热，以进行表面淬火的设备。感应加热的原理:工件放到感应器内，感应器一般是输入中频或高频交流电(1000-300000Hz或更高)的空心铜管。产生交变磁场在工件中产生出同频率的感应电流，这种感应电流在工件的分布是不均匀的，在表面强，而在内部很弱，到心部接近于0，利用这个集肤效应，可使工件表面迅速加热，在几秒钟内表面温度上升到800-1000℃，而心部温度升高很小。 二、原理 利用电流的集肤效应，在零件表面形成电流进而加热工件，实现心部和表面不同的热处理状态； 其中根据电流频率的不同分为工频、中频和高频。分别针对不同的淬硬深度和工件大小。高频(10KHZ以上)加热的深度为0.5-2.5mm, 一般用于中小型零件的加热，如小模数齿轮及中小轴类零件等。 高频淬火多数用于工业金属零件表面淬火，是使工件表面产生一定的感应电流，迅速加热
零件表面，然后迅速淬火的一种金属热处理方法。感应加热设备，即对工件进行感应加热，以进行表面淬火的设备。感应加热的原理：工件放到感应器内，感应器一般是输入中频或高频交流电(1000-300000Hz或更高)的空心铜管。 产生交变磁场在工件中产生出同频率的感应电流，这种感应电流在工件的分布是不均匀的，在表面强，而在内部很弱，到心部接近于0，利用这个趋肤效应，可使工件表面迅速加热，在几秒钟内表面温度上升到800-1000℃，而心部温度升高很小。 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.
高频感应加热淬火
材料：45钢 工艺情况：高频感应加热淬火 浸蚀方法：4%硝酸酒精溶液浸蚀 组织说明： 图1：表面淬硬层组织：粗大针状马氏体。 由于感应加热功率高，致使表面温度偏高，约900℃以上，因而使晶粒快速增大，在随后的急冷中得到极粗大的针状马氏体。按标准评定相当于1级，属过热组织。中碳钢的含碳在0.4%～0.5%之间，当感应加热奥氏体化后，淬火急冷中得到马氏体针呈瘦长排列的特征，它不同于高碳钢淬火后的马氏体来得肥大。 图2：表面基体呈较粗针状马氏体组织。按JB/T9204-1999《钢件感应淬火金相检验》标准评定相当于3级，属过热组织。 瘦长的针状马氏体比图1的略为短小，晶粒亦较细一些，但仍属加热偏高的组织，必须调整加热参数使工件表面奥氏体化温度下降，才能得到较细的马氏体组织。 图3：表面基体呈中等针状马氏体组织，按JB/T9204-1999《钢件感应淬火金相检验》标准评定相当于4级，属正常组织。 马氏体针状较短，说明表面奥氏体化瞬时加热温度适中，这样在淬火后才能得到正常的马氏体组织。 图4：呈较细针状马氏体，按JB/T9204-1999《钢件感应淬火金相检验》标准评定相当于5～6级/属合格的正常组织。硬度可达55.0HRC。马氏体较短，针状不甚明显，属加热温度恰到好处。估计其表面感应加热的温度近850～860℃，才能得到这样细的马氏体组织，这也是接近极限温度，若再低就会出现托氏体欠热组织。 图5：表面组织为马氏体及黑色托氏体和微量铁素体的混合组织，按 JB/T9204-1999《钢件感应淬火金相检验》标准评定相当于8～9级，属欠热组织。硬度为48.0HRC。 图中灰白色基体为马氏体组织，很细，故而针状不明显。黑色团状区为托氏体组织。这是由于奥氏体化温度不足，在冷却时低于临界冷却速度故而形成奥氏体的分解产物—托氏体组织。并在托氏体中有少量白色小颗粒，是未溶解的铁素体组织。托氏体和铁素体组织均为降低基体硬度的组织，属不完全淬火，对高频淬火来讲，属不合格组织。 图6：表面组织为马氏体及托氏体和较多的铁素体混合组织。按 JB/T9204-1999《钢件感应淬火金相检验》标准评定相当于9～10级，属欠热组织。硬度为45.0HRC。 图中灰白色为马氏体组织，很细，分不清针状，这是由于加热温度偏低的原因。黑色为托氏体，托氏体中间夹有白色条块状铁素体是属于未溶解的组织。这是由于表面加热温度偏低即低于相变温度，致使奥氏体化温度不够，故得到不均匀的混合组织。
激光淬火技术工艺介绍及应用
激光淬火技术是利用聚焦后的激光束快速加热钢铁材料表面，使其发生相变，形成马氏体淬硬层的过程。 激光淬火前后工件的变形几乎可以忽略，因此特别适合高精度要求的零件表面处理。激光淬硬层的深度依照零件成分、尺寸与形状以及激光工艺参数的不同，一般在0.3~2.0mm 范围之间。对大型齿轮的齿面、大型轴类零件的轴颈进行淬火，表面粗糙度基本不变，不需要后续机械加工就可以满足实际工况的需求。 激光淬火现已成功地应用到冶金行业、机械行业、石油化工行业中易损件的表面强化，特别是在提高轧辊、导卫、齿轮、剪刃等易损件的使用寿命方面，效果显著，取得了很大的经济效益与社会效益，近年来在模具、齿轮等零部件表面强化方面也得到越来越广泛的应用。 一：激光淬火的特点 1．淬火零件不变形、激光淬火的热循环过程快、中碳钢、大型轴类； 2．几乎不破坏表面粗糙度、采用防氧化保护薄涂层、模具钢、各种模具； 3．激光淬火不开裂、精确定量的数控淬火、冷作模具钢、模具、刃具； 4．对局部、沟、槽淬火、定位精确的数控淬火、中碳合金钢、减振器；
5．激光、淬火清洁、高效、不需要水或油等冷却介质、铸铁材料、发动机汽缸； 6．淬火硬度比常规方法高、淬火层组织细密、强韧性好、高碳合金钢、大型轧辊。 二：激光淬火工业应用实例 激光淬火技术可对各种导轨、大型齿轮、轴颈、汽缸内壁、模具、减振器、摩擦轮、轧辊、滚轮零件进行表面强化。适用材料为中、高碳钢，铸铁。 南京中科煜宸激光技术有限公司专业从事激光增材制造装备(3D打印、激光修复)、智能激光焊接装备、自动化生产线、核心器件（工艺软件、送粉器、加工头）和金属粉末材料的研发与制造，感兴趣的用户可以咨询了解一下。

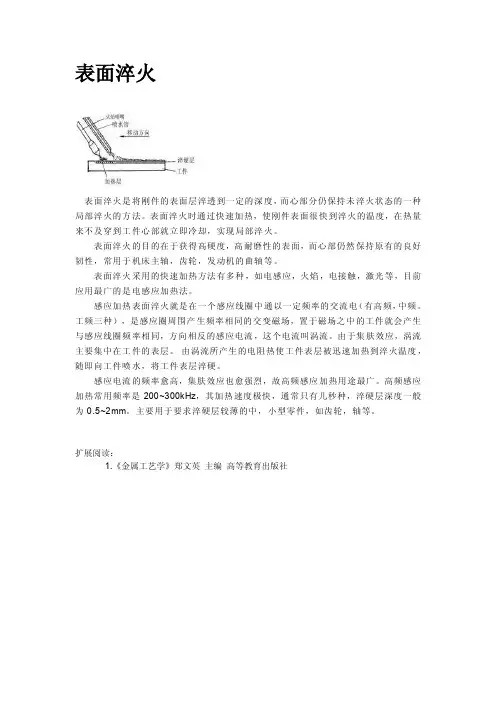

表面淬火工艺
淬火.退火.正火工艺 ◆表面淬火 ? 钢的表面淬火 有些零件在工件时在受扭转和弯曲等交变负荷、冲击负荷的作用下，它的表面层承受着比心部更高的应力。在受摩擦的场合，表面层还不断地被磨损，因此对一些零件表面层提出高强度、高硬度、高耐磨性和高疲劳极限等要求，只有表面强化才能满足上述要求。由于表面淬火具有变形小、生产率高等优点，因此在生产中应用极为广泛。 根据供热方式不同，表面淬火主要有感应加热表面淬火、火焰加热表面淬火、电接触加热表面淬火等。 ? 感应加热表面淬火 感应加热就是利用电磁感应在工件内产生涡流而将工件进行加热。感应加热表面淬火与普通淬火比具有如下优点： 1.热源在工件表层，加热速度快，热效率高 2.工件因不是整体加热，变形小 3.工件加热时间短，表面氧化脱碳量少 4.工件表面硬度高，缺口敏感性小，冲击韧性、疲劳强度以及耐磨性等均有很大提高。有利于发挥材料地潜力，节约材料消耗，提高零件使用寿命 5.设备紧凑，使用方便，劳动条件好 6.便于机械化和自动化 7.不仅用在表面淬火还可用在穿透加热与化学热处理等。 ? 感应加热的基本原理 将工件放在感应器中，当感应器中通过交变电流时，在感应器周围产生与电流频率相同的交变磁场，在工件中相应地产生了感应电动势，在工件表面形成感应电流，即涡流。这种涡流在工件的电阻的作用下，电能转化为热能，使工件表面温度达到淬火加热温度，可实现表面淬火。 ? 感应表面淬火后的性能 1.表面硬度：经高、中频感应加热表面淬火的工件，其表面硬度往往比普通淬火高2～3 个单位（HRC）。 2.耐磨性：高频淬火后的工件耐磨性比普通淬火要高。这主要是由于淬硬层马氏体晶粒细小，碳化物弥散度高，以及硬度比较高，表面的高的压应力等综合的结果。 3.疲劳强度：高、中频表面淬火使疲劳强度大为提高，缺口敏感性下降。对同样材料的工件，硬化层深度在一定范围内，随硬化层深度增加而疲劳强度增加，但硬化层深度过深时表层是压应力，因而硬化层深度增打疲劳强度反而下降，并使工件脆性增加。一般硬化层深δ＝（10～20）％D。较为合适，其中D。为工件的有效直径。 ◆退火工艺 退火是将金属和合金加热到适当温度，保持一定时间，然后缓慢冷却的热处理工艺。退火后组织亚共析钢是铁素体加片状珠光体；共析钢或过共析钢则是粒状珠光体。总之退火组织是接近平衡状态的组织。 ? 退火的目的 ①降低钢的硬度，提高塑性，以利于切削加工及冷变形加工。 ②细化晶粒，消除因铸、锻、焊引起的组织缺陷，均匀钢的组织和成分，改善钢的性能或为以后的热处理作组织准备。 ③消除钢中的内应力，以防止变形和开裂。 1
激光表面淬火的应用领域
激光表面淬火的应用领域 激光表面淬火技术原理 激光淬火，也称激光热处理、激光硬化，即利用聚焦后的激光束快速加热金属材料表面，使其发生相变，形成马氏体淬硬层的一种高新技术，分为激光相变硬化、激光熔凝硬化和激光冲击硬化三种工艺方法。 技术特点 1.激光淬火马氏体晶粒更细、位错密度更高，硬度更高，耐磨性更好。 2.变形极小，甚至无变形，适合于高精度零件处理，部分场合可作为材科和零件的最后处理工序。 3.无需回火，淬火表面得到压应力，不易产生裂纹。 4.如工柔牲好，适用面广，可方便地处理大尺寸工件和沟、槽、深孔、内孔、盲孔等局部区域。 5可根据需要调整硬化层深浅。 6.硬度梯度非常小，硬度基本不随激光硬化层深变化而变化。 7.适合的材料广泛，包括各种中高碳钢、工具钢、模具钢以及铸铁材料等。 8.加工过程自动化控制，工期短，质量稳定。 9.低碳环保，无需冷却介质，无废气废水排放。 技术参数 适合材质：各类中高碳钢、铸铁 淬火硬度：一般可比感应淬火高1-5HRC 淬火深度：0.1-1.2mm 应用领域 激光淬火技术解决了许多常规热处理工艺无法解决的难题，已大量应用于冶金、汽车、模具、五金、轻工、机械制造等行业。适合各类型零件的热处理： 1.难以进入热处理炉的大型工件。 2.仅需对沟、槽、孔、边、刃口等局部表面进行热处理的工件。 3.常规热处理工艺难以处理到的部位。 4.对热处理变形量要求高的精密零件。 5.铸铁工件表面的热处理。 6.常规热处理工艺易产生裂纹的零件。 7.常规热处理工艺达不到硬度要求的零件。 模具钢激光淬火技术及应用 模具钢激光淬火技术，是利用聚焦后的激光束快速加热钢铁材料表面，使其发生相变，形成马氏体淬硬层的过程。模具钢激光淬火的功率密度高，冷却速度快，不需要水或油等冷却介质，是清洁、快速的淬火工艺。与感应淬火、火焰淬火、渗碳淬火工艺相比，激光淬火淬硬层均匀，硬度高（一般比感应淬火高1-3HRC），工件变形小，加热层深度和加热轨迹
激光淬火
某传动设备有限公司齿轮齿根激光淬火 技术方案 齿轮齿根激光淬火技术方案 一、待处理工件情况 某传动设备有限公司是一家研发、生产及维修机械及传动装置的公司，其公司现有两个内齿轮经过感应加热淬火处理，但齿根部分淬火程度不够，强度不够，需进行二次激光淬火进行性能强化，齿轮如下图所示：
二、淬火要求 1、对齿轮的齿根进行淬火，淬火不影响齿根以外的其它部位； 2、淬火深度在1mm左右； 三、激光淬火可行性分析 1、采用激光熔覆手段修复工艺可行性分析： 1）激光淬火能量密度集中，淬火深度大，总热输入量小，淬火后基本不会造成待修复件基体变形； 2）激光淬火相比传统方式，同样可以获得性能优良的淬火结果，下图是我司激光淬火处理后45钢轴类件的金相图片和硬度。未淬火的基材组织主要是有珠光体+铁素体，硬度较低，而淬火后的组织主要有马氏体和参与奥氏体组成，硬度有了很大提高。 从表1可以看出未淬火的45钢硬度为HV250左右，而经过激光淬火后，硬度提高到HV760左右。足以说明激光淬火的有效性。 图3-未淬火基材的金相组织图4-淬火后的金相组织 表1 45钢试样测试的硬度值
3 ） 我司拥有随行打磨机器人进行自动打磨，并与多家大型机加企业有长期合作关系， 可以满足该件的表面机加处理。 2、 我公司技术条件 1） 我公司团队在铁基、钴基、镍基等材料的激光熔覆中大量技术积累，并拥有多种成 熟的激光熔覆工艺，以及进行金属材料激光淬火的技术条件； 2） 我公司从低功率1KW 到高功率10KW 激光器熔覆系统共四套可以满足不同零件尺寸 的修复需求；成套的现场修复系统包括：激光器、高精度6轴工业机器人、送粉器、水冷机、控制软件系统、其它配件备件。经初步研究评估采用4KW 熔覆设备可以满足修复。
高频感应加热表面淬火实验报告
竭诚为您提供优质文档/双击可除高频感应加热表面淬火实验报告 篇一：高频感应加热表面淬火-验证 高频感应加热表面淬火 一、实验目的 1、了解感应加热的原理； 2、了解电流透入深度与材料电阻率及电流频率之间的关系； 3、了解淬硬层深度的测定方法； 4、掌握高频感应加热淬火的方法。 二、实验原理 1.电磁感应 当感应线圈通以交流电时，在感应线圈的内部和周围同时产生与电流频率相同的交变磁场，将工件置于高频感应线圈内，受电流交变磁场的作用，在工件内相应地产生感应电流，这种感应电流在金属工件内自行闭合，称为涡流。其感应电动势瞬时值为： d?e??K d?
式中，K-比例系数；ф-工件上感应电流回路包围面积上的总磁通；dф/dτ-磁通量变化率；负号表示感应电动势方向与磁通量变化率方向相反。 工件中感应出来的涡流方向，在每一瞬时和感应线圈中的电流方向相反。涡流强度If取决于感应电动势(e)及工件涡流回路的电抗(Z)，而电抗Z由电阻R和感抗(xL)组成，则涡流强度： eeIf?? Z 2 R2?xL 2.表面效应 涡流强度If随高频电磁场强度由工件表面向内层逐渐减小而相应减小的规律称为表面效应或集肤效应。离表面x 处的涡流强度： x? Ix?I0?e 式中，I0-表面最大的涡流强度；x-到工件表面的距离；Δ-与工件材料物理性质有关的系数。 所以，当x=0时，Ix=I0 当x＞0时，Ix＜I0 1
?0.368(:高频感应加热表面淬火实验报告)I0e 工程规定，当涡流强度从表面向内层降低到表面最大涡流强度的36.8%(即1 I0?)时，由该处到表面的距离Δ称为电流透入深度。e 在感应加热实践中，钢中电流透入深度的计算常常使用下列简化公式： 20 在20℃时：?20?(mm) f500 在800℃时：?20?(mm) f ? 当x=Δ时，Ix?I0? 式中，f-感应线圈交流电频率。 3.淬硬层深度 工件经感应加热淬火后的金相组织与加热温度沿截面 分布有关，一般可分为淬硬层、过渡层及心部组织三部分。还与钢的化学成分、淬火规范、工件尺寸等因素有关；如果加热层较深，在淬硬层中存在马氏体+贝氏体或马氏体+贝氏体+屈氏体+少量铁素体混合组织。此外，奥氏体化不均匀，淬火后还可以观察到高碳马氏体和低碳马氏体混合组织。 工件经感应淬火后可以用金相法、硬度法或酸蚀发测定
关于激光淬火
嘉兴市科技计划项目 激光表面淬火关键技术与装备研发 项目可行性报告 嘉兴学院机电工程学院 嘉兴市浙江数控焊机有限公司 2009年3月
一、立项的背景和意义 自20世纪60 年代激光问世以来，激光技术作为一门举世瞩目的高新技术，几乎在各行业都获得了重要的应用。近年来，激光表面处理技术不仅在研究和开发方面迅速发展，而且在工业应用方面也取得了长足的进步，成为表面工程一个十分活跃的新兴领域。激光表面处理既可以通过激光淬火、表面熔凝改变基体表层材料的微观结构，也可以通过激光熔覆、气相沉淀和合金化等处理方法同时改变基体表层的化学成份和微观结构。激光表面淬火比其它激光加工所需的功率密度小的多, 因此在利用激光技术进行材料加工中，激光表面淬火应用最多，它能显著提高金属表面的硬度及耐腐性。然而目前激光表面淬火技术的应用还不如传统热处理技术那样广泛和成熟，但由于其具有的独特优越性，正日益受到人们的重视。已经在机械制造、交通运输、石油、矿山、纺织、冶金、航空航天等许多领域得到应用和发展。 激光表面淬火是利用激光在要热处理的部分扫描，使被扫描区域快速升温，而未被扫描区域保持常温。激光表面淬火的原理和普通热处理是相同的，只不过激光作为热源加热金属的时间很短，处理区域也很小。激光对金属进行热处理时，金属表面温度和热穿透深度都和激光照射时间的平方成比例。所以适当地调节激光光斑尺寸、扫描速度和激光功率，就可以对金属表面温度和热穿透深度进行控制。采用激光表面淬火的工件的变形量极小（变形量为高频淬火的1/3～1/10），表面光洁度好，无氧化皮产生。因此，可以减少后道工序（矫正或磨制）的工作量，降低工件的制造成本。激光表面淬火后可获得极细的马氏体晶粒，硬度要比常规淬火后的硬度提高15%-20%，硬化层深度可达2mm，而工件心部仍保持原始组织。所以经激光表面淬火处理的工件表面层硬度高，耐磨性好，心部硬度低，韧性好，疲劳强度一般可提高30%～50%。由于金属散热快，激光束扫描后，扫描区域可自行迅速冷却淬火，无需淬火液，是一种清洁卫生的热处理方法而且便于用同一激光加工系统实现同时加工。因此可直接将激光表面淬火工序安排在生产线上，以实现自动化生产。又由于激光表面淬火处理是不接触加热, 所以工件表面不会发生表面沾污。此外, 因为采用特制的透镜聚焦, 激光的焦深很长, 所以工件在激光焦点上下各50～75mm范围内所吸 收的光能是基本相同的, 这对于处理表面凸凹不平的工件是非常有利的。 虽然，目前激光热处理在热处理行业的总产值中所占份额还不大，但是应用前景光明。许多研究成果和应用实例[1-3]，都说明采用激光表面热处理技术可以解决某些其它热处理方法难以实现的技术目标。例如细长钢管内壁表面硬化，成型精密刃具刃部超高硬化，模具合缝线强化，缸体和缸套内壁表而硬化等等。采用激光表面热处理的经济效益显著优于传统热处理，例如汽车转向器壳体的激光相变硬化和锯齿激光相变硬化等。因此，激光表面热处理的研究、开发和应用都处于上升阶段。 激光加工技术一直是国家重点支持和推动应用的一项高新技术，特别是政府强调要振兴制造业，这就给激光加工技术应用带来发展机遇。在国家制定中长远期发展规划时，又
激光熔凝及激光熔凝淬火讲解
激光熔凝及激光熔凝淬火 激光熔凝原理激光熔凝也称激光熔化淬火。激光熔凝是用激光束将获得工件表面加热熔化到一定深度，然后自冷使熔层凝固，获得较为细化均质的组织和所需性能的表面改性技术。激光熔凝原理与激光非晶化基本上相一致。但激光熔凝处理时激光的能量密度和扫描速·度均远小于激光非晶化。激光熔凝与激光合金化不同，它在表面熔化时一般不添加任何合金元素，熔凝层与材料基体是天然的冶金结合；在激光熔凝过程中，可以排除杂质和气体， 激光熔凝原理 激光熔凝也称激光熔化淬火。激光熔凝是用激光束将获得工件表面加热熔化到一定深度，然后自冷使熔层凝固，获得较为细化均质的组织和所需性能的表面改性技术。 激光熔凝原理与激光非晶化基本上相一致。但激光熔凝处理时激光的能量密度和扫描速·度均远小于激光非晶化。 激光熔凝与激光合金化不同，它在表面熔化时一般不添加任何合金元素，熔凝层与材料基体是天然的冶金结合；在激光熔凝过程中，可以排除杂质和气体，同时急冷重结晶获得的组织有较高的硬度、耐磨性和抗蚀性；其表面熔层深度远大于激光非晶化。 激光熔凝是将金属材料表面在激光束照射下成为溶化状态，同时迅速凝固，产生新的表面层。根据材料表面组织变化情况，可分为合金化、重溶细化、上釉和表面复合化等。我公司的轧辊激光熔凝产品是用适当的参数的激光辐照材料表面，使其表面快速熔融、快速冷凝，获得较为细化均质的表面改性技术。它具有以下优点： 表面熔化时一般可添加超硬耐磨金属元素或化学元素，熔凝层与材料基体形成冶金结合。 在激光熔凝过程中，可以排除杂质和气体，同时急冷重结晶获得的杂质有较高的硬度、耐磨性和抗腐蚀性。 其熔层薄、热作用区小，对表面粗糙度和工件尺寸影响不大，有时可不再进行后续磨光而直接使用。 提高溶质原子在基体中固溶度极限，晶粒及第二相质点超细化，形成亚稳相可获得无扩散的单一晶体结构甚至非晶态，从而使生成的新型合金获得传统方法得不到的优良性能。 激光（相变）淬火和激光熔凝淬火
激光淬火
一、概述 激光淬火技术及应用激光淬火技术，是利用聚焦后的激光束快速加热钢铁材料表面，使其发生相变，形成马氏体淬硬层的过程。激光淬火的功率密度高，冷却速度快，不需要水或油等冷却介质，是清洁、快速的淬火工艺。与感应淬火、火焰淬火、渗碳淬火工艺相比，激光淬火淬硬层均匀，硬度高（一般比感应淬火高1-3HRC），工件变形小，加热层深度和加热轨迹容易控制，易于实现自动化，不需要象感应淬火那样根据不同的零件尺寸设计相应的感应线圈，对大型零件的加工也无须受到渗碳淬火等化学热处理时炉膛尺寸的限制，因此在很多工业领域中正逐步取代感应淬火和化学热处理等传统工艺。尤其重要的是激光淬火前后工件的变形几乎可以忽略，因此特别适合高精度要求的零件表面处理。激光淬硬层的深度依照零件成分、尺寸与形状以及激光工艺参数的不同，一般在0.3~2.0mm范围之间。对大型齿轮的齿面、大型轴类零件的轴颈进行淬火，表面粗糙度基本不变，不需要后续机械加工就可以满足实际工况的需求。激光熔凝淬火技术是利用激光束将基材表面加热到熔化温度以上,由于基材内部导热冷却而使熔化层表面快速冷却并凝固结晶的工艺过程。获得的熔凝淬火组织非常致密，沿深度方向的组织依次为熔化-凝固层、相变硬化层、热影响区和基材。激光熔凝层比激光淬火层的硬化深度更深、硬度要高，耐磨性也更好。该技术的不足之处在于工件表面的粗糙度受到一定程度的破坏，一般需要后续机械加工才能恢复。为了降低激光熔凝处理后零件表面的粗糙度，减少后续加工量，华中科技大学配制了专门的激光熔凝淬火涂料，可以大幅度降低熔凝层的表面粗糙度。现在进行激光熔凝处理的冶金行业各种材料的轧辊、导卫等工件，其表面粗糙度已经接近激光淬火的水平。激光淬火现已成功地应用到冶金行业、机械行业、石油化工行业中易损件的表面强化，特别是在提高轧辊、导卫、齿轮、剪刃等易损件的使用寿命方面，效果显著，取得了很大的经济效益与社会效益。近年来在模具、齿轮等零部件表面强化方面也得到越来越广泛的应用 二、激光淬火的特点 质量优势技术特质适用材料实际应用 1．淬火零件不变形激光淬火的热循环过程快中碳钢大型轴类 2．几乎不破坏表面粗糙度采用防氧化保护薄涂层模具钢各种模具3．激光淬火不开裂精确定量的数控淬火冷作模具钢模具、刃具 4．对局部、沟、槽淬火定位精确的数控淬火中碳合金钢减振器 5．激光淬火清洁、高效不需冷却介质铸铁材料发动机汽缸6．淬火硬度比常规方法高淬火层组织细密、强韧性好高碳合金钢大型轧辊 三、组成部分 ● 激光器
45钢高频淬火
45钢高频淬火性能研究 学号： 姓名：
45钢高频淬火性能研究 45钢经过调质处理后，有良好的综合性能，广泛应用于各种重要零件，如连杆，齿轮，轴类，不同的热处理工艺得到不同的工艺性能。 本文研究了感应加热表面淬火对于45钢组织性能的影响，采用感应加热表面淬火技术对45钢进行表面强化，对所获得试件的淬硬层进行显微硬度测试。利用金相显微镜对试件淬硬层的组织、厚度进行研究分析。同时与正火并调质件进行硬度、金相组织等方面的比较。结果表明经过高频感应加热淬火后45钢的表面性能明显改善，表面为淬火马氏体，而心部仍为正火组织，使得试件既耐磨又有很强的韧性，所得的工艺参数将被作为生产实践的参考依据。 关键词： 45钢高频感应淬火金相硬度
目录 第一章前言.............................................. 错误！未定义书签。（一）感应加热淬火工艺概述.. (1) （二）感应加热淬火技术特点 (2) （三）高频感应淬火技术的应用.......................... -错误！未定义书签。（四）感应加热淬火技术的发展............................ 错误！未定义书签。（五）感应淬火常见问题及原因............................ 错误！未定义书签。（六）45钢齿轮热处理................................... 错误！未定义书签。第2章工艺方案制定与实验过程............................ 错误！未定义书签。（一）工艺设定.......................................... 错误！未定义书签。（二）实验过程.......................................... 错误！未定义书签。 （1）实验目的......................................... 错误！未定义书签。 （2）实验材料......................................... 错误！未定义书签。 第3章实验结果及分析.................................... 错误！未定义书签。（一)硬度分析.. (12) （二）结论.............................................. 错误！未定义书签。 致谢 (12) 参考文献.................................................. 错误！未定义书签。
热处理--表面淬火技术
我所关注的表面工程领域——表面淬火技术 一、表面淬火技术的原理和分类 采用特定热源将钢铁材料表面快速加热到Ac3（对亚共析钢）或者Ac1（对过共析钢）之上，然后使其快速冷却并发生马氏体相变，形成表面强化层的工艺过程，就称为表面淬火技术。实际上，不仅仅是钢铁，凡是能通过整体强化的金属材料，原则上都可以进行表面淬火。需要注意的是，表面淬火只对工件的表面或部分表面进行热处理，所以只改变表层的组织，使其表面硬度、耐磨性和疲劳强度均高。而心部或其它部分的组织仍保留原来的低硬度、高塑性和高韧性的性能，这样工件截面上由于组织不同性能也就不同。表面淬火便于实现机械化、自动化，质量稳定，变形小，热处理周期短，费用少，成本低，还可用碳钢代替一些合金钢。 对于表面淬火的使用材料，原则上，碳的质量分数在0.35%--1.20%的中、高碳钢及基体相当于中碳钢的普通灰铸铁、球墨铸铁、可锻铸铁、合金铸铁均可以实现表面淬火，但中碳钢与球墨铸铁是最适宜于表面淬火的材料。 根据加热方法不同，表面淬火可分为感应加热（高频、中频、工频）表面淬火、火焰加热表面淬火、激光加热表面淬火、电子束表面淬火、接触电阻加热表面淬火、电解液加热表面淬火等。工业上应用最多的为感应加热、火焰加热、激光加热表面淬火。这里我主要介绍了感应加热、激光加热表面淬火技术，以及感应加热表面淬火国内外的发展现状及趋势。 二、感应加热表面淬火 感应加热表面淬火法是采用一定方法使工件表面产生一定频率的感应电流，将零件表面迅速加热，然后迅速淬火冷却的一种热处理操作方法。生产中把工件放入由空心铜管绕成的感应线圈中，当感应线圈通以交流电时，便会在工件内部感应产生频率相同、方向相反的感应电流。感应电流在工件内自成回路，故称为“涡流”。涡流在工件截面上的分布是不均匀的，表面电流密度最大，心部电流密度几乎为零，这种现象称为集肤效应。由于钢本身具有电阻，因而集中于工件表面的涡流，几秒种可使工件表面温度升至800～1000℃，而心部温度仍接近室温，在随即喷水（合金钢浸油）快速冷却后，就达到了表面淬火的目的。 根据输出加热电流频率的不同可将感应加热表面淬火分为高频感应加热淬
激光表面淬火在ANSYS中的数值模拟
基于ANSYS激光表面淬火的数值模拟 指导老师：曹坚（教授） 组员：王建来（组长）林谦凯冯辉沈海华 一、摘要 建立了轴的3-D模型进行激光淬火时的温度场数值模型，采用ANSYS模拟激光束扫描过程中轴面的温度分布。通过对使用不同激光功率和光斑直径的结果分析，定性地得出了激光表面淬火的工艺参数。 二、关键词 ANSYS，温度场，激光，淬火 三、SUMMARY Build a 3-D numerical temperature fields model for axle when it was laser hardened.Simutate the temperature distribution at the surface of axle during the laser-bean scanning by using ANSYS software.The results by using different laser power and spot diameter were analysed,which shows the technological parameter of laser quenching on the surface qualitativly. 四、KEYWORD ANSYS，temperature field，laser，quenching 五、前言 激光表面淬火是利用激光在要热处理的部分扫描，使被扫描区域快速升温，而未被扫描区域保持常温。激光表面淬火的原理和普通热处理是相同的，只不过激光作为热源加热金属的时间很短，处理区域也很小。激光对金属进行热处理时，金属表面温度和热穿透深度都和激光照射时间的平方成比例。所以适当地调节激光光斑尺寸、扫描速度和激光功率，就可以对金属表面温度和热穿透深度进行控制。 本文采用ANSYS软件对45#钢零件在激光扫描过程中的瞬时表面温度场进行模拟，并根据各模拟情况，推测出激光淬火比较适合的扫描速度、光斑尺寸和激光功率。 六、ANSYS数值模拟 ANSYS热分析主要用于计算一个系统或部件的温度分布及其他热物理参数，如热梯度、热流密度等。ANSYS热分析包括热传导、对流及辐射等多种热传递方式。 激光表面淬火属热瞬态分析，应建立SOLID70三维六面体单元进行有限元分析。 SOLID70——三维热实体，具有8个节点，每个节点有一个温度自由度。该单元可用于三维的稳态或瞬态热分析。 本次模拟实验采用GUI界面来操作。 (一)建立有限元模型 ①确定单元类型 GUI：MainMenu>Preprocessor>Element Type>Add/Edit/Delete 点击Add按钮，在接下来的窗口中选择Thermal solid右边选Brick 8no70（如图）。
激光淬火技术
激光淬火技术 激光淬火技术，是利用聚焦后的激光束快速加热钢铁材料表面，使其发生相变，形成马氏体淬硬层的过程。激光淬火的功率密度高，冷却速度快，不需要水或油等冷却介质，是清洁、快速的淬火工艺。与感应淬火、火焰淬火、渗碳淬火工艺相比，激光淬火淬硬层均匀，硬度高（一般比感应淬火高1-3HRC），工件变形小，加热层深度和加热轨迹容易控制，易于实现自动化，不需要象感应淬火那样根据不同的零件尺寸设计相应的感应线圈，对大型零件的加工也无须受到渗碳淬火等化学热处理时炉膛尺寸的限制，因此在很多工业领域中正逐步取代感应淬火和化学热处理等传统工艺。尤其重要的是激光淬火前后工件的变形几乎可以忽略，因此特别适合高精度要求的零件表面处理。激光淬硬层的深度依照零件成分、尺寸与形状以及激光工艺参数的不同，一般在0.3~2.0mm范围之间。对大型齿轮的齿面、大型轴类零件的轴颈进行淬火，表面粗糙度基本不变，不需要后续机械加工就可以满足实际工况的需求。激光熔凝淬火技术是利用激光束将基材表面加热到熔化温度以上,由于基材内部导热冷却而使熔化层表面快速冷却并凝固结晶的工艺过程。获得的熔凝淬火组织非常致密，沿深度方向的组织依次为熔化-凝固层、相变硬化层、热影响区和基材。激光熔凝层比激光淬火层的硬化深度更深、硬度要高，耐磨性也更好。该技术的不足之处在于工件表面的粗糙度受到一定程度的破坏，一般需要后续机械加工才能恢复。为了降低激光熔凝处理后零件表面的粗糙度，减少后续加工量，华中科技大学配制了专门的激光熔凝淬火涂料，可以大幅度降低熔凝层的表面粗糙度。现在进行激光熔凝处理的冶金行业各种材料的轧辊、导卫等工件，其表面粗糙度已经接近激光淬火的水平。激光淬火现已成功地应用到冶金行业、机械行业、石油化工行业中易损件的表面强化，特别是在提高轧辊、导卫、齿轮、剪刃等易损件的使用寿命方面，效果显著，取得了很大的经济效益与社会效益。近年来在模具、齿轮等零部件表面强化方面也得到越来越广泛的应用。 1.1 激光淬火的特点 质量优势技术特质适用材料实际应用 1．淬火零件不变形激光淬火的热循环过程快中碳钢大型轴类 2．几乎不破坏表面粗糙度采用防氧化保护薄涂层模具钢各种模具 3．激光淬火不开裂精确定量的数控淬火冷作模具钢模具、刃具 4．对局部、沟、槽淬火定位精确的数控淬火中碳合金钢减振器 5．激光淬火清洁、高效不需要水或油等冷却介质铸铁材料发动机汽缸
高频淬火原理与应用
高频淬火原理及应用 线圈通以高频电流，产生高频磁场，在铁磁性材料中产生感生电流，由于趋肤效应，感生电流聚积于材料的表面产生热，达到相变温度。激冷达到淬火目的。 感应加热与其它加热炉传导、对流或辐射使工件到达加热温度相比，它具有完全不同的加热原理。其基本原理是：把加热材料（即工件）置于通有交流电流的线圈内，由于交变磁场的作用工件内部会产生感应电势，在感生电势的作用下工件内会产生涡流，依靠这些涡流的能量达到加热目的。 通过热高频淬火多数用于工业金属零件表面淬火，是使工件表面产生一定的感应电流，迅速加热零件表面，然后迅速淬火的一种金属热处理方法。感应加热设备，即对工件进行感应加热，以进行表面淬火的设备。感应加热的原理：工件放到感应器内，感应器一般是输入中频或高频交流电(1000-300000Hz或更高)的空心铜管。产生交变磁场在工件中产生出同频率的感应电流，这种感应电流在工件的分布是不均匀的，在表面强，而在内部很弱，到心部接近于0，利用这个集肤效应，可使工件表面迅速加热，在几秒钟内表面温度上升到800-1000ºC，而心部温度升高很小
词语解释 感应加热频率的选择：根据热处理及加热深度的要求选择频率，频率越高加热的深度越浅。 一、高频(10KHZ以上)加热的深度为0.5-2.5mm, 一般用于中小型零件的加热，如小模数齿轮及中小轴类零件等。 二、中频(1~10KHZ)加热深度为2-10mm，一般用于直径大的轴类和大中模数的齿轮加热。 三、工频(50HZ)加热淬硬层深度为10-20mm，一般用于较大尺寸零件的透热，大直径零件（直径300mm以上，如轧辊等）的表面淬火。 感应加热淬火表层淬硬层的深度，取决于交流电的频率，一般是频率高加热深度浅，淬硬层深度也就浅。频率f与加热深度δ的关系，有如下经验公式：δ=20/√f(20°C)；δ=500/√f(800°C)。 式中：f为频率，单位为Hz；δ为加热深度，单位为毫米（mm）。 感应加热表面淬火具有表面质量好，脆性小，淬火表面不易氧化脱碳，变形小等优点，所以感应加热设备在金属表面热处理中得到了广泛应用。 感应加热设备是产生特定频率感应电流，进行感应加热及表面淬火处理的设备。
感应加热表面淬火常见缺陷分析及预防方法
感应加热表面淬火常见缺陷分析及预防方法 硬度不足火软点、软带 1.淬火件含碳量过低应预先化验材料化学成分，保证淬火件ωc＞0.4% 2.表面氧化、脱碳严重淬火前要清理零件表面的油污、斑迹和氧化皮 3. 加热温度太低或加热时间太短正确调整电参数和感应器与工件件相对运动速度，以提高加热温度和延长保温时间。可以返淬，但淬前应进行感应加热退火。 4.零件旋转速度和零件（感应器）移动速度不协调而形成软带调整零件转速和零件（或感应器）移动速度。 5.感应圈高度不够火感应器中有氧化皮适当增加感应圈高度，经常清理感应器。 6.汇流条之间距离太大调整汇流条之间距离为1-3mm。 7.淬火介质中优杂质或乳化剂老化更滑淬火介质。 8.冷却水压力太低锅冷却不及时增加水压，加大冷却水流量，加热后及时喷水冷却。 9.零件在感应器中的位置偏心或零件弯曲严重调整零件和感应器的相对位置，使个边间隙相等；如是零件弯曲严重，淬火钱应进行校直处理。 淬硬层深不足 1.频率过高导致涡流透入深度过浅调整电参数，降低感应加热频率。 2.连续淬火加热时零件与感应器之间相对运动速度过快采用预热-加热淬火。 3.加热时间过短可以返淬，但返淬前应金属感应加热退火。 淬硬层剥落 产生的原因是表面淬硬层硬度梯度太大，或硬化层太浅，表面马氏体组织导致体积膨胀等。应对措施是正确调整电参数，采用预热-加热淬火，加深过渡层深度。
淬火开裂 1.钢中碳和锰的含量偏高可在试淬试调整工艺参数，也可调整淬火介质， 2.钢中夹杂物多、呈网状或成分有偏析或含有有害元素多检查非金属夹杂物含量和分布状况，毛坯需要反复锻造。 3.倾角处或键槽等尖角处加热时出现瞬时高温而淬裂中尖角倒圆，淬火前用石棉绳火金属棒料堵塞沟槽、空洞。 4.冷却速度过大而且不均匀降低水压，减少喷水量，缩短喷水时间。 5. 淬火介质选择不当更具工艺要求选择合适的淬火介质。 6.回火不及时或回火不足淬火后应及时回火，淬火与回火之间的停留时间，对于碳钢或铸件不应超过4h，合金钢不应超过0.5h。回火不足时应延长回火时间。 7.材料淬透性偏高可以选用冷却速度慢的淬火介质。 8.返修件未经退火火正火返修件必须经过退火、正火后，才能再次感应加热淬火。 齿轮淬火畸变 1.圆柱齿轮内孔一般缩小0.01-0.05mm，外径不变或缩小0.01-0.03mm。应对方法是：在满足淬硬层要求前提下，采用较大的比功率，缩短加热时间；端面加盖，防止内孔过早冷却；齿坯加盖后，先进行一次高频正火，然后加工内孔和铣齿。 2. 对于内外径之比小于1.5的薄壁齿轮，内孔和外径优胀大的趋势，双联齿轮呈喇叭口。只有合理设计，正确安排工艺路线。 频率和深度成反比。 影响因素有： 1.基体组织情况：越均匀的组织得到的深度越深。 2.保温时间：保温时间长对增加深度。但是不要太长，记住，感应淬火尽量不要采用传导加热。
激光表面淬火三自由度工作台设计【文献综述】
毕业设计开题报告 机械设计制造及自动化 激光表面淬火三自由度工作台设计 1 激光表面淬火设备研发的目的和意义 在我国对于激光热处理设备的研究还尚未成熟，激光热处理技术的应用很不普遍，主要是人们对激光技术的应用，还存在不同程度的神秘化和偏见。即使想去运用这套技术，却也在设备问题上止步，因此应尽快把激光热处理技术及其相应设备的科研成果，特别是激光表面淬火技术，面向经济、面向市场、面向全社会，主要是为工业企业服务，不断推广，扩大其应用，有着巨大的研发价值。 激光相变硬化[1]又称激光淬火,它通过具有够功率密度的激光束,快速加热金属表面,使其达到相变温度以上,金属材料内部则保持冷态。在停止加热后,内部金属迅速传热,使表层金属急剧冷却,从而达到淬火的目的。由于金属是良导体,材料基体的热扩散作用作用区温度迅速下降,从而使材料表层经历了一个与常规淬火相似的热循环过程,通过控制作用激光的功率、功率密度分布、激光作用时间(扫描速度)等参数,可以改变热循环,从而完成材料表层的激光淬火工艺。激光淬火适用于珠光体灰铁、铁素体灰铁、球墨铸铁、碳钢、合金钢、马氏体型不锈钢、铝合金等。 作为一种波长一定，方向性极强的电磁波来说，激光与淬火[2，3]的两个技术的结合堪称一种完美，不管从宏观还是微观上解释都大大提高提高金属材料的力学性能。例如：提高工件的耐磨性和硬度，提高弹性极限，综合力学性能等。改变改变某些金属钢的力学性能和化学性能。如不锈钢的耐蚀性，增加磁钢的永磁性。 李刚，况军等在对GCr15钢表面激光淬火的组织与性能研究[4]是表面GCr15钢主要用于制造滚动轴承、滚珠、轴套和模具等，由于工作环境差，工件的抗疲劳性能、耐磨性能和耐蚀性能经常不能满足实际生产的需要，激光淬火具有能量密度高、加热时间短、可表面局部淬火、易控制、畸变小等优点，激光淬火处理的主要目的是获得淬硬组织以改善表面性能。
感应淬火常见问题及解决措施
中频炉感应淬火件常见淬火缺陷，主要有硬度不够、软块、变形超差与淬火裂纹，还有局部烧熔等。 1、表面淬火后硬度不够： 表面淬火后硬度不够是罪常见的问题，其原因亦是多方面的。 1）材料因素 ①火花鉴别法：这是最简单的方法，检查工件在砂轮上磨出的火花，可大致知道工件的含碳量是否有变化，含碳量越高，火花越多。 ②直读光谱仪鉴别钢材的成分，现代化的直读光谱仪能在极短的时间内，将工件材料的各种元素及其含量进行检验并打印出来，可确定钢材是否符合图样要求。 ③排除工件表面贫碳或脱碳因素，较常见的冷拔钢材，材料表面有一层贫碳或脱碳层，此时表面硬度低，使用砂轮或锉刀去掉0.5mm后，再测定硬度，如果发现该处硬度比外面为高，并达到要求，这表面工件表面有贫碳或脱碳层。为进一步验证此问题，可用金相显微镜观察，表面贫碳层得组织与次层得显微组织明显不同，表面只有少量托氏体及大量铁素体，而次层则为马氏体，如果将此样品在保护气体下正火后在检验， 表层只有少量珠光体，而次层则有该钢号应有的珠光体面积，如45 钢，珠光体面积接近50%。 2）淬火加热温度不够或预冷时间长 淬火加热温度不够或预冷时间太长，致使淬火时温度太低。以中碳钢为例，前者淬火组织中含有大量未溶铁素体，后者其组织为托氏体或索氏体。 3）冷却不足 ①特别在扫描淬火时，由于喷液区域太短，工件淬火后，经过喷液区后，心部热量又使表面自回火（阶梯轴大台阶在上位时最易产生），此时表面自回火温度过高，常能从表面颜色及温度感测到。 ②一次加热法时，冷却时间太短，自回火温度过高，或由于喷液孔因水垢减少了喷液孔截面积，导致自回火温度过高（带喷液孔的齿轮淬火感应器，最易产生次弊病）。 ③淬火液温度过高，流量减少，浓度变化，淬火液中混有油污等。 ④喷液孔局部堵塞，其特点是局部硬度不足，软块区常与喷液孔堵塞位置相对应。 感应加热设备之表面热处理表面淬火常见缺陷及对策 信息编辑：郑州高氏发布时间：2012-06-21 用交流电流流向被卷曲成环状的导体（通常为铜管），由此产生磁束，将金属放置其中，磁束就会贯通金属体，在与磁束自缴的方向产生窝电流（旋转电流）这感应电流在窝电流的影响下产生发热用这样的加热方式就是感应加
