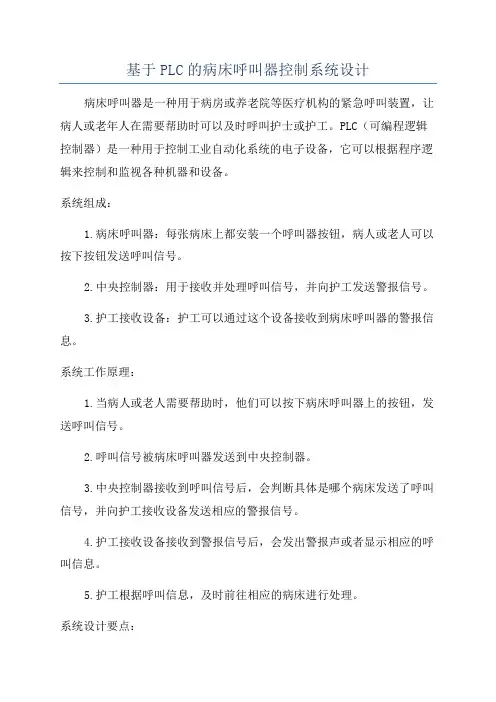

基于PLC的病床呼叫器控制系统设计病床呼叫器是一种用于病房或养老院等医疗机构的紧急呼叫装置，让病人或老年人在需要帮助时可以及时呼叫护士或护工。
PLC（可编程逻辑控制器）是一种用于控制工业自动化系统的电子设备，它可以根据程序逻辑来控制和监视各种机器和设备。
系统组成：1.病床呼叫器：每张病床上都安装一个呼叫器按钮，病人或老人可以按下按钮发送呼叫信号。
2.中央控制器：用于接收并处理呼叫信号，并向护工发送警报信号。
3.护工接收设备：护工可以通过这个设备接收到病床呼叫器的警报信息。
系统工作原理：1.当病人或老人需要帮助时，他们可以按下病床呼叫器上的按钮，发送呼叫信号。
2.呼叫信号被病床呼叫器发送到中央控制器。
3.中央控制器接收到呼叫信号后，会判断具体是哪个病床发送了呼叫信号，并向护工接收设备发送相应的警报信号。
4.护工接收设备接收到警报信号后，会发出警报声或者显示相应的呼叫信息。
5.护工根据呼叫信息，及时前往相应的病床进行处理。
系统设计要点：1.中央控制器需要具备接收和处理多个呼叫信号的能力，可以通过编程控制来实现。
2.护工接收设备需要能够接收和显示多个病床呼叫器的警报信息，可以使用多路输入设备来实现。
3.病床呼叫器需要安装在病床上的易于患者使用的位置，按下按钮时要能够明确发送呼叫信号的病床位置。
4.系统需要具备可靠的通信能力，确保呼叫信号的传输和处理的及时性和准确性。
系统优势：1.提高了病人和老人的安全性，可以在他们需要帮助的时候迅速呼叫护工。
2.减轻了护工的工作压力，可以更加高效地响应呼叫信号。
3.可以及时记录和分析病人或老人的呼叫信息，为医疗管理提供数据支持。
总而言之，基于PLC的病床呼叫器控制系统设计可以提高病人和老人的护理质量，减轻护工工作压力，是一种有效的医疗设备控制系统。
毕业论文-基于PLC控制的病床呼叫系统设计
基于PLC控制的病床呼叫系统设计摘要本课题运用PLC对病床紧急呼叫系统进行改造，通过PLC可以省去烦琐的配线，使整个程序更为简单。
随着控制系统的复杂性与微电脑的发展，我们普遍使用可编程控制器PLC来控制一些较为复杂的线路，这样既可以减少配线而且可靠性高，使用维修方便。
病床紧急呼叫系统通过PLC的改造为医院和病人之间架起一座桥梁，使病人觉得医院更方便更人性化，也使得医生对病人的治疗更及时有效。
关键字:PLC数码管七段码译码指令区间复位指令目录绪论 (1)第一章绪论 (1)1.1 病床呼叫系统在实际生活中的应用 (1)第二章病床呼叫系统的整体结构 (3)第三章 FX 系列PLC简介 (4)3.1.1 PLC的特点 (4)3.1.2 PLC的主要特点 (4)3.1.3 PLC的功能 (5)3.1.4 PLC的基本组成 (5)3.1.5 PLC的选型 (6)3.2 数码管介绍 (7)3.2.1数码管的分类 (7)3.2.2数码管的驱动方式 (7)3.2.3数码管应用 (8)3.2.4数码管的检测 (8)第四章病床呼叫系统的控制方案 (9)4.1 病床呼叫系统的工作流程 (9)4.2 I/O分配表 (9)4.3 接线图 (10)4.4 流程图 (10)4.5 梯形图 (13)4.6 指令表 (17)结论 (21)致谢 (21)参考文献 (22)第一章绪论病床呼叫系统的应用在实际生活中运用较为广泛，在医院尤为重要。
在医院病房中如果病人有什么不适或其他需要帮忙的地方就需要叫护士或医生，这时就可以按医院的病床紧急呼叫系统的按钮，医生或护士看到其值班室的灯亮，再通过数码管显示的病床号就可以快速地去病人的病房进行处理，提高了效率。
这个系统大大方便了病人，也为医院为病人治疗缩短了不必要的时间。
病床呼叫系统通过PLC的改造为医院和病人之间架起一座桥梁，使病人觉得医院更方便更人性化，也使得医生对病人的治疗更及时有效。
这次课题虽然只是简单的呼叫系统，可是我能感觉到呼叫系统的应用在实际生活中变得至关重要，也是个值得研究的课题。
基于PLC的医院呼叫系统设计
毕业设计（论文）题目基于PLC的医院住院部呼叫系统设计学生姓名学号专业自动化班级指导教师吴汉梅评阅教师完成日期2016 年 5 月24 日学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
本人完全意识到本声明的法律后果由本人承担。
作者签名：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保障、使用学位论文的规定，同意学校保留并向有关学位论文管理部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权省级优秀学士学位论文评选机构将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
本学位论文属于1、保密□，在_________年解密后适用本授权书。
2、不保密□√。
（请在以上相应方框内打“√”）作者签名：年月日导师签名：年月日目录摘要 (1)前言 (2)1 可编程控制器概述 (3)1.1 PLC的构成 (3)1.2 PLC的工作原理 (4)1.3 PLC的特点 (4)2 STEP7-Micro/WIN编程软件 (5)2.1软件介绍 (5)2.2软件与PLC的通讯 (7)3 MCGS介绍 (7)3.1 MCGS简介 (7)3.2MCGS体系结构 (7)4 住院部呼叫系统设计 (9)4.1系统设计要求 (9)4.2程序设计 (9)5硬件调试 (18)5.1 硬件接线 (18)5.2 上位机组态设计 (19)5.3联机调试 (22)6总结 (23)致谢 (25)参考文献 (26)附录 (27)基于PLC的医院住院部呼叫系统设计学生：成瑞刚指导教师：吴汉梅（三峡大学电气与新能源学院）摘要：本文首先介绍了可编程控制器（PLC）及其应用，然后介绍了STEP7编程软件，接着进行了呼叫系统的主设计，最后是硬件调试。
基于PLC的病房呼叫系统的设计
基于PLC的病房呼叫系统的设计针对传统病房呼叫系统存在的不足，本文设计了一款基于PLC的病房呼叫系统。
当病人通过按键请求医护人员帮助时，病房呼叫系统将相关请求信息通过电力载波传输给上位机系统，医护人员根据当前请求信息给予病人相应的帮助。
1、系统总体方案及工作原理本文根据病房呼叫系统实际功能需求对病房呼叫系统硬件电路进行设计。
系统硬件电路主要由电源模块、电力载波发送模块、电力载波接收模块、时钟模块、数据显示模块、呼叫按键模块、串口模块和看门狗模块等组成，其整体硬件电路如图1所示。
图１病房呼叫系统硬件结构框图文中设计的系统有效解决了传统病房呼叫系统结构复杂、施工难度大、扩展能力差等问题。
当病人需要医护人员帮助时，病人通过病房呼叫系统将呼叫请求信息传输给相应的主治医生或护士，主治医生或值班护士接收到请求信息后，通过病房呼叫系统给予相应的应答，从而稳定病人情绪，提高医疗整体服务水平。
2、控制系统的硬件设计病房呼叫硬件电路主要由以下功能模块组成，分别为电力载波发送模块、电力载波接收模块、电源模块、串口模块、人机交互模块等。
2.1、电源模块对于任何一套系统，电源模块整体稳定性决定了系统整体可靠性和稳定性。
由于系统体积限制和实际功能需求，本文设计了一款高性能开关稳压电源。
该电源选用美国POWER公司开发的TOP224Y芯片作为电源主控芯片，其电路如图2所示。
图２开关电源设计电路开关稳压电源工作原理如下：220V交流电源经过整流桥和滤波电容输出波动的直流电源，该电源直接输出给TOP224Y芯片的漏极引脚，TOP224Y芯片导通，电源电压通过变压器Q20初级线圈与源极形成回路，Q20次级线圈输出电源电压，同时系统利用整流二极管和滤波电容对输出的电源电压进行整流滤波处理。
为了保证开关电源输出稳定的电源电压，本系统采用变压器次级线圈对输出的电源电压进行采样，当采集电压大于12V时，光耦发光体导通，TOP224Y芯片关闭漏极引脚，从而降低开关电源输出的电压大小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
病房呼叫系统的PLC设计目录一、概述 (2)1、可编程控制器简介 (2)2、可编程控制器的发展 (2)3、可编程序控制器的基本结构及工作原理 (2)二、课题背景 (3)1、课题背景 (3)2、研究的目的和意义 (3)三、已知情况、控制要求、设计任务 (4)1、已知情况 (4)2、控制要求 (4)3、设计任务 (4)四、总体设计思路 (5)五、程序设计与调试 (5)1、I/O分配 (5)2、实现功能图 (8)3、外部接线图 (8)4、梯形图 (12)5指令表 (14)6、运行及调试 (18)六、课程设计总结 (19)七、致谢 (20)八、参考文献 (20)摘要在现代医院的医疗程序管理当中，拥有先进及现代化的病床呼叫中心系统能够更好地去完善社会上各家医院的医疗服务体系，从而提升医院的名誉、地位。
在以往的医疗进程管理体系里，当发生紧急事故或者需要呼叫护士的服务时，病人可能会因为继电器机械腐蚀的原因而无法有效及时地向候命的护士发出求助信号，从而导致一些不可挽回的医疗事故。
在本次机电综合课程设计中，我对医疗建设中的病床呼叫系统进行了基于可编程控制器的改良系统设计。
众所周知，可编程序控制器，也就是PLC，具有响应速度快，控制简单，易于编程等优点。
利用这些优点，将PLC控制系统融入病床呼叫控制系统的设计，就能够大大提升护士处理病人需求、处理紧急病情的效率，同时减少医疗事故发生的几率。
由于每一张病床的控制流程都是相同的，所以在进行系统程序设计的时候，只需要设计出一个响应模式，其他的病床只要套用这个模式去编写程序了。
关键词：医疗病床呼叫可编程控制器一、概述1、可编程控制器简介可编程序控制器是一个以微处理器为核心的数字运算操作的电子系统装置，专为在工业现场应用而设计，它采用可编程序的存储器，用以在其内部存储执行逻辑运算、顺序控制、定时/计数和算术运算等操作指令，并通过数字式或模拟式的输入、输出接口，控制各种类型的机械或生产过程。
PLC是微机技术与传统的继电接触控制技术相结合的产物，它克服了继电接触控制系统中的机械触点的接线复杂、可靠性低、功耗高、通用性和灵活性差的缺点，充分利用了微处理器的优点，又照顾到现场电气操作维修人员的技能与习惯，特别是PLC的程序编制，不需要专门的计算机编程语言知识，而是采用了一套以继电器梯形图为基础的简单指令形式，使用户程序编制形象、直观、方便易学；调试与查错也都很方便。
2、可编程控制器的发展1968年美国GM(通用汽车)公司提出取代继电器控制装置的要求，第二年美国数字公司研制出了第一代可编程序控制器，满足了GM公司装配线的要求。
随着集成电路技术和计算机技术的发展，现在已有第五代PLC产品了。
3、可编程序控制器的基本结构及工作原理PLC主要是由输入与输出部件、中央处理单元（CPU）、存储器、电源部件、编程器组成。
PLC的结构框图如图1-3-1所示。
图1-3-1 PLC结构图二、课题背景1、课题背景随着社会的进步和科技的发展，医疗水平的不断提高，现代医院护理需要快速及时地获知并处理病人的突发病况，实现患者在住院的任意时间可请求医生或护士进行诊断或护理。
用于医院病房区的病人有紧急情况或自己不方便处理的事件时呼叫医生或护士寻求帮助，医生或护士根据站内指示灯及响铃获取求助信息的来源，并及时的提供帮助。
基于PLC设计的医院病床呼叫系统是患者向值班医生或护士发出紧急呼叫的工具,能及时、准确、可靠地实现病房呼叫管理，避免了人工呼叫的不便与效果差等缺点，它是现代医院提高病室护理水平必不可少的设备。
2、研究的目的和意义有了病床呼叫控制系统，医院的护理工作变得更加方便全面，不用再为值班医生和护士未能及时发现突发病况而烦恼。
基于可编程控制器PLC设计的病床呼叫系统可以及时、准确、可靠地实现病房呼叫管理,具有良好的应用前景。
研究病床呼叫系统的PLC程序设计，有利于更好的掌握所学的相关课程的知识。
同时提高自身的学以致用的能力。
三、已知情况、控制要求、设计任务1、已知情况护士处理按钮以取消闪烁情况，再依病房紧急呼叫顺序处理病房紧急事故。
2、控制要求（1）共有3个病房，每间病房4个床位。
每一病床床头均有紧急呼叫按钮及重置按钮，以利病人不适时紧急呼叫。
（2）设每一层楼有一护士站，每一护士站均有该层楼病人紧急呼叫与处理完毕的重置按钮。
（3）每一病床床头均有一紧急指示灯，一旦病人按下紧急呼叫按钮且未在5s内按下重置按钮时，该病床床头紧急指示灯动作且病房门口紧急指示灯闪烁，同时同楼层的护士站显示病房紧急呼叫并闪烁指示灯。
（4）在护士站的病房紧急呼叫中心，每一病房都有编号，用指示灯显示哪一病房先按下病人紧急呼叫按钮。
（5）一旦护士看见护士站紧急呼叫闪烁灯后，须在事故处理妥当后，病房紧急闪烁指示灯和病床上的紧急指示灯方可被重置。
3、设计任务学生根据控制要求，明确设计任务，拟定设计方案与进度计划，运用所学的理论知识，进行病床呼叫系统运行原理设计、硬件系统设计、软件系统设计、创新设计，提高理论知识工程应用能力、系统调试能力、分析问题与解决问题的能力。
主要内容包括：（1）设计出硬件系统的结构图、接线图、时序图等；（2）系统有启动、停止功能；（3）运用功能指令进行PLC控制程序设计，并有主程序、子程序和中断程序；（4）程序结构与控制功能自行创新设计；（5）进行系统调试，实现病床呼叫系统的控制要求。
四、总体设计思路基于课程设计题目提供的已知信息，初步设定病人置位按钮12个，病人复位按钮12个，护士站医护复位按钮12个，病房床头灯12个，病房灯3个，医护站内对应闪烁的房间灯3个，对应闪烁的病床灯12个。
然后经过分析研究，三个房间的情况一样，每间病房内4张病床的工作方式一致。
所以只要突破一个病房内一张病床的呼叫的设计，则其他病床和病房的的设计难题就迎刃而解了。
五、程序设计与调试1、I/O分配输入X0 1病房1床呼叫按钮X1 1病房1床取消呼叫按钮X2 护士站1病房1床处理完毕复位按钮X3 1病房2床呼叫按钮X4 1病房2床取消呼叫按钮X5 护士站1病房2床处理完毕复位按钮X6 1病房3床呼叫按钮X7 1病房3床取消呼叫按钮X10 护士站1病房3床处理完毕复位按钮X11 1病房4床呼叫按钮X12 1病房4床取消呼叫按钮X13 护士站1病房4床处理完毕复位按钮X14 2病房1床呼叫按钮X15 2病房1床取消呼叫按钮X16 护士站2病房1床处理完毕复位按钮X17 2病房2床呼叫按钮X20 2病房2床取消呼叫按钮X21 护士站2病房2床处理完毕复位按钮X22 2病房3床呼叫按钮X23 2病房3床取消呼叫按钮X24 护士站2病房3床处理完毕复位按钮X25 2病房4床呼叫按钮X26 2病房4床取消呼叫按钮X27 护士站2病房4床处理完毕复位按钮X30 3病房1床呼叫按钮X31 3病房1床取消呼叫按钮X32 护士站3病房1床处理完毕复位按钮X33 3病房2床呼叫按钮X34 3病房2床取消呼叫按钮X35 护士站3病房2床处理完毕复位按钮X36 3病房3床呼叫按钮X37 3病房3床取消呼叫按钮X40 护士站3病房3床处理完毕复位按钮X41 3病房4床呼叫按钮X42 3病房4床取消呼叫按钮X43 护士站3病房4床处理完毕复位按钮输出Y0 1病房1床床头灯及报警Y1 护士站1病房1床闪烁Y2 1病房2床床头灯及报警Y3 护士站1病房2床闪烁Y4 1病房3床床头灯及报警Y5 护士站1病房3床闪烁Y6 1病房4床床头灯及报警Y7 护士站1病房4床闪烁Y10 1病房灯Y11 护士站1病房闪烁Y12 2病房1床床头灯及报警Y13 护士站2病房1床闪烁Y14 2病房2床床头灯及报警Y15 护士站2病房2床闪烁Y16 2病房3床床头灯及报警Y17 护士站2病房3床闪烁Y20 2病房4床床头灯及报警Y21 护士站2病房4床闪烁Y22 2病房灯Y23 护士站2病房闪烁Y24 3病房1床床头灯及报警Y25 护士站3病房1床闪烁Y26 3病房2床床头灯及报警Y27 护士站3病房2床闪烁Y30 3病房3床床头灯及报警Y31 护士站3病房3床闪烁Y32 3病房4床床头灯及报警Y33 护士站3病房4床闪烁Y34 3病房灯Y35 护士站3病房闪烁2、实现功能图图5-2-1 实现的功能图3、外部接线图下图5-3-1为病房1的外部接线图、图5-3-2为病房2的外部接线图、图5-3-3为病房3的外部接线图图5-3-1病房1的外部接线图1病房中1病床用到常开开关SB1，常闭开关SB2、SB3。
其中SB1是病人呼叫按钮，即呼叫开关，是置位按钮。
SB2是病人取消呼叫的按钮，即是呼叫动作的复位按钮。
若按下呼叫按钮SB1，则1病床的床头灯亮和护士站对应的报警器报警，并未在5秒内按下呼叫复位（取消）按钮，则病房的灯、医护站内和病房对应的灯闪烁、和病床对应的灯闪烁。
医生或护士按下SB2取消报警动作和关闭床头灯。
SB3是医护站内医生或护士处理完病人的紧急呼叫后的总的复位按钮。
当医生或护士处理完病人的紧急情况。
按下总复位按钮。
恢复到呼叫前的状态，为下一次的呼叫做准备。
1病房中的2病床、病3床、病4床的情况和1病床的情况一样。
图5-3-2 病房2的外部接线图2病房中1病床用到常开开关SB13，常闭开关SB14、SB15。
其中SB13是病人呼叫按钮，即呼叫开关，是置位按钮。
SB14是病人取消呼叫的按钮，即是呼叫动作的复位按钮。
若按下呼叫按钮SB13，则1病床的床头灯亮和护士站对应的报警器报警，并未在5秒内按下呼叫复位（取消）按钮，则病房的灯、医护站内和病房对应的灯闪烁、和病床对应的灯闪烁。
医生或护士按下SB14取消报警动作和关闭床头灯。
SB15是医护站内医生或护士处理完病人的紧急呼叫后的总的复位按钮。
当医生或护士处理完病人的紧急情况。
按下总复位按钮。
恢复到呼叫前的状态，为下一次的呼叫做准备。
2病房中的2病床、病3床、病4床的情况和1病床的情况一样。
图5-3-3为病房3的外部接线图3病房中各床的情况和1、2病房各床的情况一样。
4、梯形图5指令表6、运行及调试（1）运行1病房中1病床用到常开开关SB1，常闭开关SB2、SB3。
其中SB1是病人呼叫按钮，即呼叫开关，是置位按钮。
SB2是病人取消呼叫的按钮，即是呼叫动作的复位按钮。
若按下呼叫按钮SB1，则1病床的床头灯亮和护士站对应的报警器报警，并未在5秒内按下呼叫复位（取消）按钮，则病房的灯、医护站内和病房对应的灯闪烁、和病床对应的灯闪烁。
医生或护士按下SB2取消报警动作和关闭床头灯。
SB3是医护站内医生或护士处理完病人的紧急呼叫后的总的复位按钮。
当医生或护士处理完病人的紧急情况。
按下总复位按钮。
恢复到呼叫前的状态，为下一次的呼叫做准备。
