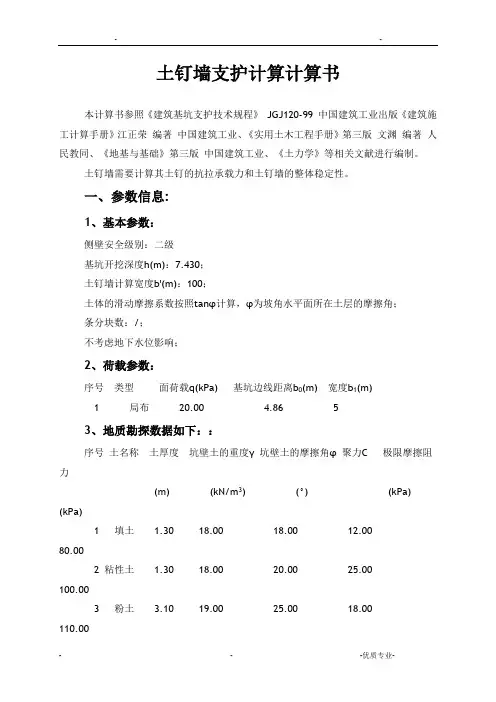

土钉墙支护计算计算书本计算书参照《建筑基坑支护技术规程》JGJ120-99 中国建筑工业出版《建筑施工计算手册》江正荣编著中国建筑工业、《实用土木工程手册》第三版文渊编著人民教同、《地基与基础》第三版中国建筑工业、《土力学》等相关文献进行编制。
土钉墙需要计算其土钉的抗拉承载力和土钉墙的整体稳定性。
一、参数信息:1、基本参数：侧壁安全级别：二级基坑开挖深度h(m)：7.430；土钉墙计算宽度b'(m)：100；土体的滑动摩擦系数按照tanφ计算，φ为坡角水平面所在土层的摩擦角；条分块数：/；不考虑地下水位影响；2、荷载参数：序号类型面荷载q(kPa) 基坑边线距离b0(m) 宽度b1(m)1 局布20.00 4.86 53、地质勘探数据如下：：序号土名称土厚度坑壁土的重度γ坑壁土的摩擦角φ聚力C 极限摩擦阻力(m) (kN/m3) (°) (kPa) (kPa)1 填土 1.30 18.00 18.00 12.00 80.002 粘性土 1.30 18.00 20.00 25.00100.003 粉土 3.10 19.00 25.00 18.00 110.004 粘性土 1.20 18.00 20.00 25.00100.005 粉砂 4.10 19.00 35.00 18.00 115.004、土钉墙布置数据：放坡参数：序号放坡高度(m) 放坡宽度(m) 平台宽度(m)1 7.43 3.00 100.00土钉数据：序号直径(mm) 长度(m) 入射角(度) 竖向间距(m) 水平间距(m)1 150 6.00 15.00 1.50 1.50二、土钉(含锚杆)抗拉承载力的计算:单根土钉受拉承载力计算，根据《建筑基坑支护技术规程》JGJ 120-99，R=1.25γ0T jk1、其中土钉受拉承载力标准值T jk按以下公式计算：T jk=ζe ajk s xj s zj/cosαj其中ζ--荷载折减系数e ajk --土钉的水平荷载s xj、s zj--土钉之间的水平与垂直距离αj--土钉与水平面的夹角ζ按下式计算：ζ=tan[(β-φ)/2](1/(tan((β+φk)/2))-1/tanβ)/tan2(45°-φ/2)k其中β--土钉墙坡面与水平面的夹角。
土钉墙支护计算计算(准确)
土钉墙支护计算计算书本计算书参照《建筑基坑支护技术规程》JGJ120-99 中国建筑工业出版社出版《建筑施工计算手册》江正荣编著中国建筑工业出版社、《实用土木工程手册》第三版杨文渊编著人民教同出版社、《地基与基础》第三版中国建筑工业出版社、《土力学》等相关文献进行编制。
土钉墙需要计算其土钉的抗拉承载力和土钉墙的整体稳定性。
一、参数信息:1、基本参数：侧壁安全级别：二级基坑开挖深度h(m)：7.430；土钉墙计算宽度b'(m)：100；土体的滑动摩擦系数按照tanφ计算，φ为坡角水平面所在土层内的内摩擦角；条分块数：/；不考虑地下水位影响；2、荷载参数：序号类型面荷载q(kPa) 基坑边线距离b0(m) 宽度b1(m)1 局布20.00 4.86 53、地质勘探数据如下：：序号土名称土厚度坑壁土的重度γ 坑壁土的内摩擦角φ 内聚力C 极限摩擦阻力(m) (kN/m3) (°) (kPa) (kPa)1 填土 1.30 18.00 18.00 12.00 80.002 粘性土 1.30 18.00 20.00 25.00 100.003 粉土 3.10 19.00 25.00 18.00 110.004 粘性土 1.20 18.00 20.00 25.00 100.005 粉砂 4.10 19.00 35.00 18.00 115.004、土钉墙布置数据：放坡参数：序号放坡高度(m) 放坡宽度(m) 平台宽度(m)1 7.43 3.00 100.00土钉数据：序号直径(mm) 长度(m) 入射角(度) 竖向间距(m) 水平间距(m)1 150 6.00 15.00 1.50 1.50二、土钉(含锚杆)抗拉承载力的计算:单根土钉受拉承载力计算，根据《建筑基坑支护技术规程》JGJ 120-99，R=1.25γ0T jk1、其中土钉受拉承载力标准值T jk按以下公式计算：T jk=ζe ajk s xj s zj/cosαj其中ζ--荷载折减系数e ajk --土钉的水平荷载s xj、s zj--土钉之间的水平与垂直距离αj--土钉与水平面的夹角ζ按下式计算：ζ=tan[(β-φk)/2](1/(tan((β+φk)/2))-1/tanβ)/tan2(45°-φ/2)其中β--土钉墙坡面与水平面的夹角。
土钉墙支护计算计算(准确)
土钉墙支护计算计算书本计算书参照《建筑基坑支护技术规程》JGJ120-99 中国建筑工业出版社出版《建筑施工计算手册》江正荣编著中国建筑工业出版社、《实用土木工程手册》第三版杨文渊编著人民教同出版社、《地基与基础》第三版中国建筑工业出版社、《土力学》等相关文献进行编制。
土钉墙需要计算其土钉的抗拉承载力和土钉墙的整体稳定性。
一、参数信息:1、基本参数：侧壁安全级别：二级基坑开挖深度h(m)：7.430；土钉墙计算宽度b'(m)：100；土体的滑动摩擦系数按照tanφ计算，φ为坡角水平面所在土层内的内摩擦角；条分块数：/；不考虑地下水位影响；2、荷载参数：序号类型面荷载q(kPa) 基坑边线距离b0(m) 宽度b1(m)1 局布20.00 4.86 53、地质勘探数据如下：：序号土名称土厚度坑壁土的重度γ坑壁土的内摩擦角φ内聚力C 极限摩擦阻力(m) (kN/m3) (°) (kPa)(kPa)1 填土 1.30 18.00 18.00 12.00 80.002 粘性土 1.30 18.00 20.00 25.00 100.003 粉土 3.10 19.00 25.00 18.00 110.004 粘性土 1.20 18.00 20.00 25.00 100.005 粉砂 4.10 19.00 35.00 18.00 115.004、土钉墙布置数据：放坡参数：序号放坡高度(m) 放坡宽度(m) 平台宽度(m)1 7.43 3.00 100.00土钉数据：序号直径(mm) 长度(m) 入射角(度) 竖向间距(m) 水平间距(m)1 150 6.00 15.00 1.50 1.50二、土钉(含锚杆)抗拉承载力的计算:单根土钉受拉承载力计算，根据《建筑基坑支护技术规程》JGJ 120-99，R=1.25γ0T jk1、其中土钉受拉承载力标准值T jk按以下公式计算：T jk=ζe ajk s xj s zj/cosαj其中ζ--荷载折减系数e ajk --土钉的水平荷载s xj、s zj--土钉之间的水平与垂直距离αj--土钉与水平面的夹角ζ按下式计算：ζ=tan[(β-φk)/2](1/(tan((β+φk)/2))-1/tanβ)/tan2(45°-φ/2)其中β--土钉墙坡面与水平面的夹角。
土钉墙支护计算计算书
土钉墙支护计算书永昌县同人商贸影视城工程；属于框架;地上5层;地下1层；建筑高度：32m；标准层层高：4.5m ；总建筑面积：17590平方米；总工期：500天；施工单位：金昌市隆凯建筑安装工程有限公司本工程由永昌县万安房地产开发有限公司投资建设，华诚博远（北京）建筑规划设计有限公司设计，兰州岩土华夏有限公司勘察，金昌恒业建设工程监理有限公司监理，金昌市隆凯建筑安装工程有限公司组织施工；由李玉龙担任项目经理，张得文担任技术负责人。
本计算书参照《建筑基坑支护技术规程》JGJ120-2012 中国建筑工业出版社出版《建筑施工计算手册》江正荣编著中国建筑工业出版社、《实用土木工程手册》第三版杨文渊编著人民教同出版社、《地基与基础》第三版中国建筑工业出版社、《土力学》等相关文献进行编制。
土钉墙需要计算其土钉的抗拉承载力和土钉墙的整体稳定性。
一、参数信息:1、基本参数：侧壁安全级别：一级基坑开挖深度h(m)：10.000；土钉墙计算宽度b'(m)：30.00；土体的滑动摩擦系数按照tanφ计算，φ为坡角水平面所在土层内的内摩擦角；条分块数：20；不考虑地下水位影响；2、荷载参数：序号类型面荷载q(kPa) 基坑边线距离b0(m) 宽度b1(m)1 满布15.00 -- --3、地质勘探数据如下：：序号土名称土厚度坑壁土的重度γ 坑壁土的内摩擦角φ 内聚力C 极限摩擦阻力饱和重度(m) (kN/m3) (°) (kPa) (kPa) (kN/m3)1 杂填土 1.60 18.00 30.00 15.00 112.00 1.002 角砾层 2.6 19.00 30.00 5.50 112.00 1.003 粉砂 2.30 19.50 30.50 30.00 112.00 20.004 角砾 1.40 21.50 37.50 12.50 112.00 1.00 放坡参数：序号放坡高度(m) 放坡宽度(m) 平台宽度(m)1 9.00 4.00 30.00土钉数据：序号孔径(mm) 长度(m) 入射角(度) 竖向间距(m) 水平间距(m)1 50.00 9.00 15.00 1.40 1.502 50.00 9.00 15.00 1.40 1.503 50.00 7.00 15.00 1.40 1.504 50.00 7.00 15.00 1.40 1.505 50.00 7.00 15.00 1.40 1.506 50.00 7.00 15.00 1.40 1.507 50.00 7.00 15.00 1.40 1.50二、土钉(含锚杆)抗拉承载力的计算:单根土钉受拉承载力计算，根据《建筑基坑支护技术规程》JGJ 120-2012，R=1.25γ0T jk1、其中土钉受拉承载力标准值T jk按以下公式计算：T jk=ζe ajk s xj s zj/cosαj其中ζ--荷载折减系数e ajk--土钉的水平荷载s xj、s zj --土钉之间的水平与垂直距离αj--土钉与水平面的夹角ζ按下式计算：ζ=tan[(β-φk)/2](1/(tan((β+φk)/2))-1/tanβ)/t an2(45°-φ/2)其中β--土钉墙坡面与水平面的夹角。
土钉墙支护计算说明书
土钉墙支护计算书一、计算依据1、《建筑基坑支护技术规程》JGJ120-20122、《建筑施工计算手册》江正荣编著3、《实用土木工程手册》第三版杨文渊编著4、《施工现场设施安全设计计算手册》谢建民编著二、计算参数三、土钉承载力计算1、主动土压力计算剖面图1）主动土压力系数Kai=tan 2(45°- φi/2）第1层土:K a1=tan 2(45°-18/2)=0.527864第2层土:Ka2=tan2(45°-12/2)=0.65575第3层土:Ka3=tan2(45°-20/2)=0.490291 2）土压力、地下水产生的水平荷载各层土所受的土压力：(1)地表处：Pak1上=qKa1-2c1K a10.5=10*0.527864-2*12*0.5278640.5=-12.1584kN/m2(2)第2层土:Pak2上=(q+γ1*h1)K a1-2c1K a10.5=46*0.527864-2*12*0.5278640.5=6.84473kN/m2 P ak2下=(q+γ1*h1)K a2-2c2K a20.5=46*0.65575-2*10*0.655750.5=13.9688kN/m2(3)第3层土:Pak3=(q+γ1*h1+γ2*h2)K a2-2c2K a20.5=112*0.65575-2*10*0.655750.5=57.2483kN/m2 3）水平荷载(1)第1层土:Eak1=h1P ak1b a/1=2*-12.1584*1/1=-24.3168kN(2)第2层土:Eak2=h2(P ak2上+P ak2下)b a/2=2*(6.84473+13.9688)*1/2=20.8136kN(3)第3层土:Eak3=h3P ak3b a/3=3*57.2483*1/3=57.2483kN土压力合力：Eak=ΣE aki=53.7451kN2、单根土钉的轴向拉力标准值Nk,j：由公式JGJ120-2012 5.2.2公式得：Nk,j=ζηjPak,jSxjSzj/cosαjφak=(φ1h1+φ2h1+...+φi h i)/h=24ζ=tan((β-φak)/2)(1/tan((β+φak)/2))-1/tan(β))/tan2(45°-φak/2)=0.199964 ΝΑ¶¤1:S x1=1 S z1=1.5N k1=ζη1P ak1S x1S z1/cos(α1)=4.62022N1=γ0γF N k,1=5.77527N1=5.77527≤f y*A s=113.04kNΒϊΧγ ΗσΝΑ¶¤2:S x2=1 S z2=3N k2=¦Ζ¦Η2P ak2S x2S z2/cos(α2)=28.4169N2=γ0γF N k,2=35.5211N2=35.5211≤f y*A s=113.04kNΒϊΧγ Ησ3、单根土钉的极限抗拔承载力计算：如图计算可知：——根据建筑基坑支护技术规程JGJ120-2012，表5.2.5取值故Rk,j=πdj i故极限抗拔承载力为Rk,j/Nk,j土钉1:L1=2.43867R k,1=110323土钉2:L2=1.39353R k,2=173365四、抗滑动及抗倾覆稳定性验算1）抗滑动稳定性验算δ=υ/3=5.55556B=0.6H-0.8H，取B=0.7H=0.7*5=3.5W=γHB=350kNσ=(W+qB)/A=385f=τ=σtanυ+c=116.261由公式，抗滑移安全系数计算得：γ=(qB+W+E a sinδ)f/E a cosδ=487.062≥1.3满足要求2）抗倾覆稳定性验算抗倾覆安全系数按以下公式计算,由下式确定γt=3B(qB+W+2E a sinδ)/2*H*E a cosδ=4.50097≥1.3 满足要求。
土钉墙支护计算计算(准确)
土钉墙支护计算计算书本计算书参照《建筑基坑支护技术规程》JGJ120-99 中国建筑工业出版《建筑施工计算手册》江正荣编著中国建筑工业、《实用土木工程手册》第三版文渊编著人民教同、《地基与基础》第三版中国建筑工业、《土力学》等相关文献进行编制。
土钉墙需要计算其土钉的抗拉承载力和土钉墙的整体稳定性。
一、参数信息:1、基本参数：侧壁安全级别：二级基坑开挖深度h(m)：7.430；土钉墙计算宽度b'(m)：100；土体的滑动摩擦系数按照tanφ计算，φ为坡角水平面所在土层的摩擦角；条分块数：/；不考虑地下水位影响；2、荷载参数：序号类型面荷载q(kPa) 基坑边线距离b0(m) 宽度b1(m)1 局布20.00 4.86 53、地质勘探数据如下：：序号土名称土厚度坑壁土的重度γ 坑壁土的摩擦角φ 聚力C 极限摩擦阻力(m) (kN/m3) (°) (kPa) (kPa)1 填土 1.30 18.00 18.00 12.0080.002 粘性土 1.30 18.00 20.00 25.00100.003 粉土 3.10 19.00 25.00 18.00110.004 粘性土 1.20 18.00 20.00 25.00 100.005 粉砂 4.10 19.00 35.00 18.00 115.004、土钉墙布置数据：放坡参数：序号放坡高度(m) 放坡宽度(m) 平台宽度(m)1 7.43 3.00 100.00土钉数据：序号直径(mm) 长度(m) 入射角(度) 竖向间距(m) 水平间距(m)1 150 6.00 15.00 1.50 1.50二、土钉(含锚杆)抗拉承载力的计算:单根土钉受拉承载力计算，根据《建筑基坑支护技术规程》JGJ 120-99，R=1.25γ0T jk1、其中土钉受拉承载力标准值T jk按以下公式计算：T jk=ζe ajk s xj s zj/cosαj其中ζ--荷载折减系数e ajk--土钉的水平荷载s xj、s zj --土钉之间的水平与垂直距离αj--土钉与水平面的夹角ζ按下式计算：ζ=tan[(β-φk)/2](1/(tan((β+φk)/2))-1/tanβ)/tan2(45°-φ/2)其中β--土钉墙坡面与水平面的夹角。
土钉墙支护计算说明书
土钉墙支护计算书一、计算依据1、《建筑基坑支护技术规程》JGJ120-20122、《建筑施工计算手册》江正荣编著3、《实用土木工程手册》第三版文渊编著4、《施工现场设施安全设计计算手册》建民编著二、计算参数序号 直径d(mm) 长度l(m)入射角α(°)横向间距Sx(m)竖向间距Sz(m) 土钉杆体材料 杆体截面积As(mm 2) 抗拉强度标准值fyk(N/mm 2) 抗拉强度设计值fy(N/mm 2)1 2 120 1206 715 151 11.5 3钢筋 钢管314 314400 400360 360三、土钉承载力计算1、主动土压力计算剖面图1）主动土压力系数Kai=tan 2(45°- φi/2）第1层土:Ka1=tan2(45°-18/2)=0.527864 第2层土:Ka2=tan2(45°-12/2)=0.65575 第3层土:Ka3=tan2(45°-20/2)=0.490291 2）土压力、地下水产生的水平荷载各层土所受的土压力：(1)地表处：Pak1上=qKa1-2c1Ka10.5=10*0.527864-2*12*0.5278640.5=-12.1584kN/m2(2)第2层土:Pak2上=(q+γ1*h1)Ka1-2c1Ka10.5=46*0.527864-2*12*0.5278640.5=6.84473kN/m2Pak2下=(q+γ1*h1)Ka2-2c2Ka20.5=46*0.65575-2*10*0.655750.5=13.9688kN/m2(3)第3层土:P ak3=(q+γ1*h1+γ2*h2)Ka2-2c2Ka20.5=112*0.65575-2*10*0.655750.5=57.2483kN/m23）水平荷载(1)第1层土:E ak1=h1Pak1ba/1=2*-12.1584*1/1=-24.3168kN(2)第2层土:E ak2=h2(Pak2上+Pak2下)ba/2=2*(6.84473+13.9688)*1/2=20.8136kN(3)第3层土:E ak3=h3Pak3ba/3=3*57.2483*1/3=57.2483kN土压力合力：E ak =ΣEaki=53.7451kN2、单根土钉的轴向拉力标准值Nk,j：由公式JGJ120-2012 5.2.2公式得：Nk,j=ζηjPak,jSxjSzj/cosαjφak =(φ1h1+φ2h1+...+φihi)/h=24ζ=tan((β-φak )/2)(1/tan((β+φak)/2))-1/tan(β))/tan2(45°-φak/2)=0.199964ΝΑ¶¤1:S x1=1 Sz1=1.5N k1=ζη1Pak1Sx1Sz1/cos(α1)=4.62022N 1=γγFNk,1=5.77527N 1=5.77527≤fy*As=113.04kNΒϊΧγΗσΝΑ¶¤2:S x2=1 Sz2=3N k2=¦Ζ¦Η2Pak2Sx2Sz2/cos(α2)=28.4169N 2=γγFNk,2=35.5211N 2=35.5211≤fy*As=113.04kNΒϊΧγΗσ3、单根土钉的极限抗拔承载力计算：如图计算可知：——根据建筑基坑支护技术规程JGJ120-2012，表5.2.5取值故Rk,j=πdji故极限抗拔承载力为Rk,j/Nk,j土钉1:L1=2.43867Rk,1=110323土钉2:L2=1.39353Rk,2=173365序号Rk,j /Nk,jNj(kN) fyAs(kN) 抗拔安全性抗拉安全性1 2 23878.36100.765.7752735.5211113.04113.04满足要求满足要求满足要求满足要求四、抗滑动与抗倾覆稳定性验算1）抗滑动稳定性验算δ=φ/3=5.55556B=0.6H-0.8H，取B=0.7H=0.7*5=3.5W=γHB=350kNσ=(W+qB)/A=385f=τ=σtanφ+c=116.261由公式，抗滑移安全系数计算得：γ=(qB+W+Ea sinδ)f/Eacosδ=487.062≥1.3满足要求2）抗倾覆稳定性验算抗倾覆安全系数按以下公式计算,由下式确定γt =3B(qB+W+2Easinδ)/2*H*Eacosδ=4.50097≥1.3满足要求。
土钉墙计算书
---------------------------------------------------------------------- 设计项目:---------------------------------------------------------------------- [ 设计简图 ]---------------------------------------------------------------------- [ 设计条件 ]---------------------------------------------------------------------- [ 基本参数 ]所依据的规程或方法：《建筑基坑支护技术规程》JGJ 120-99基坑深度： 12.000(m)基坑内地下水深度： 25.000(m)基坑外地下水深度： 25.000(m)基坑侧壁重要性系数： 1.000土钉荷载分项系数： 0.000土钉抗拉抗力分项系数： 1.300整体滑动分项系数： 1.300[ 坡线参数 ]坡线段数 1序号水平投影(m) 竖向投影(m) 倾角(°)1 2.116 12.000 80.0[ 土层参数 ]土层层数 5序号土类型土层厚容重饱和容重粘聚力内摩擦角钉土摩阻力锚杆土摩阻力水土(m) (kN/m^3) (kN/m^3) (kPa) (度) (kPa) (kPa)1 素填土 2.800 17.9 18.0 14.0 14.0 80.0 120.0 分算2 淤泥质土 0.800 19.1 18.0 9.8 12.1 80.0 120.0 分算3 粘性土 6.900 20.3 18.0 15.8 29.0 80.0 120.0 分算4 强风化岩 1.800 21.3 18.0 28.7 17.1 80.0 120.0 分算5 中风化岩 13.000 19.8 18.0 26.1 16.7 80.0 120.0 分算[ 超载参数 ]超载数 1序号超载类型超载值(kN/m) 作用深度(m) 作用宽度(m) 距坑边线距离(m) 形式长度(m)1 满布均布 20.000[ 土钉参数 ]土钉道数 8序号水平间距(m) 垂直间距(m) 入射角度(度) 钻孔直径(mm)1 2.000 1.000 15.0 802 2.000 1.000 15.0 803 2.000 1.000 15.0 804 2.000 1.000 15.0 805 2.000 1.000 15.0 806 2.000 1.000 15.0 807 2.000 1.000 15.0 808 2.000 1.000 15.0 80[ 花管参数 ]基坑内侧花管排数 0基坑内侧花管排数 0[ 锚杆参数 ]锚杆道数 0[ 坑内土不加固 ]施工过程中局部抗拉满足系数: 1.000施工过程中内部稳定满足系数: 1.000[ 内部稳定设计条件 ]考虑地下水作用的计算方法：总应力法土钉拉力在滑面上产生的阻力的折减系数： 0.500圆弧滑动坡底截止深度(m)： 0.000(m)圆弧滑动坡底滑面步长(m)： 1.000(m)----------------------------------------------------------------------[ 设计结果 ]----------------------------------------------------------------------[ 局部抗拉设计结果 ]工况开挖深度破裂角土钉号设计长度最大长度(工况) 拉力标准值拉力设计值 (m) (度) (m) (m) Tjk(kN) Tj(kN)1 1.500 47.0 02 2.500 47.0 1 0.940 0.940( 2) 23.7 0.03 3.500 46.8 1 1.577 1.577( 3) 3.4 0.0 2 0.946 0.946( 3) 20.3 0.0 4 4.500 48.3 1 2.088 2.088( 4) 3.4 0.02 1.491 1.491( 4) 20.0 0.03 0.895 0.895( 4) 49.0 0.0 5 5.500 49.5 1 2.574 2.574( 5) 3.4 0.02 2.002 2.002( 5) 19.8 0.03 1.430 1.430( 5) 48.5 0.04 0.858 0.858( 5) 27.1 0.0 6 6.500 50.2 1 3.054 3.054( 6) 3.3 0.02 2.499 2.499( 6) 19.6 0.03 1.943 1.943( 6) 48.1 0.04 1.388 1.388( 6) 26.9 0.05 0.833 0.833( 6) 33.7 0.0 7 7.500 50.8 1 3.530 3.530( 7) 3.3 0.02 2.987 2.987( 7) 19.5 0.03 2.444 2.444( 7) 47.8 0.04 1.901 1.901( 7) 26.8 0.05 1.358 1.358( 7) 33.4 0.06 0.815 0.815( 7) 44.7 0.08 8.500 51.2 1 4.004 4.004( 8) 3.3 0.02 3.471 3.471( 8) 19.4 0.03 2.937 2.937( 8) 47.5 0.04 2.403 2.403( 8) 26.6 0.05 1.869 1.869( 8) 33.3 0.06 1.335 1.335( 8) 44.5 0.07 0.801 0.801( 8) 55.7 0.0 9 12.000 51.4 1 5.825 5.825( 9) 3.3 0.02 5.295 5.295( 9) 19.4 0.03 4.766 4.766( 9) 47.4 0.04 4.236 4.236( 9) 26.6 0.05 3.707 3.707( 9) 33.2 0.06 3.177 3.177( 9) 44.4 0.07 2.648 2.648( 9) 55.6 0.08 2.118 2.118( 9) 447.0 0.0 [ 内部稳定设计结果 ]工况号安全系数圆心坐标x(m) 圆心坐标y(m) 半径(m) 土钉号土钉长度1 1.314 -1.349 16.850 7.1112 1.454 -2.010 14.498 6.2101 5.8253 1.308 -3.075 15.456 8.3251 5.8252 6.2954 1.536 -3.165 15.321 8.3361 5.8252 6.2953 4.7665 1.310 -11.411 19.837 18.3181 5.8252 6.2953 6.2664 6.2366 1.304 -12.360 18.184 18.4001 6.3252 6.2953 6.2664 6.2365 6.7077 1.302 -14.180 19.899 21.4781 6.8252 6.7953 6.7664 7.2365 7.2076 7.1778 1.307 -15.845 18.904 22.5461 7.3252 7.2953 7.7664 7.7365 7.7076 7.6777 7.6489 1.302 -15.783 15.391 22.0451 14.8252 14.7953 15.2664 15.2365 15.2076 15.1777 15.1488 15.118[ 土钉选筋计算结果 ]土钉号土钉拉力(抗拉) 土钉拉力(稳定) 计算钢筋面积配筋配筋面积1 0.0 221.9 616.5 1E32 804.22 0.0 223.3 620.2 1E32 804.23 0.0 235.6 654.4 1E32 804.24 0.0 238.8 663.3 1E32 804.25 0.0 243.0 674.9 1E32 804.26 0.0 248.1 689.2 1E32 804.27 0.0 254.2 706.2 1E32 804.28 0.0 261.4 726.2 1E32 804.2[ 喷射混凝土面层计算 ][ 计算参数 ]厚度： 100(mm)混凝土强度等级: C30配筋计算as: 15(mm)水平配筋: d8@150竖向配筋: d8@150配筋计算as: 15荷载分项系数: 1.200[ 计算结果 ]编号深度范围荷载值(kPa) 轴向 M(kN.m) As(mm^2) 实配As(mm^2) 1 0.00~ 1.00 0.1 x 0.006 306.4(构造) 335.1y 0.002 306.4(构造) 335.12 1.00~ 2.00 8.1 x 0.542 306.4(构造) 335.1y 0.146 306.4(构造) 335.13 2.00~ 3.00 23.4 x 1.571 306.4(构造) 335.1y 0.423 306.4(构造) 335.14 3.00~ 4.00 32.0 x 2.152 306.4(构造) 335.1y 0.579 306.4(构造) 335.15 4.00~ 5.00 20.8 x 1.399 306.4(构造) 335.1y 0.376 306.4(构造) 335.16 5.00~ 6.00 29.3 x 1.967 306.4(构造) 335.1 y 0.529 306.4(构造) 335.1 7 6.00~ 7.00 37.7 x 2.535 306.4(构造) 335.1 y 0.682 306.4(构造) 335.18 7.00~ 8.00 46.2 x 3.103 306.4(构造) 335.1 y 0.835 306.4(构造) 335.19 8.00~12.00 78.3 x 5.661 326.4 335.1y 21.042 1332.1 335.1[ 外部稳定计算参数 ]所依据的规程：《建筑地基基础设计规范》GB50007-2002土钉墙计算宽度: 10.000(m)墙后地面的倾角: 0.0(度)墙背倾角: 90.0(度)土与墙背的摩擦角: 10.0(度)土与墙底的摩擦系数: 0.300墙趾距坡脚的距离: 0.000(m)墙底地基承载力: 400.0(kPa)抗水平滑动安全系数： 1.300抗倾覆安全系数： 1.600[ 外部稳定计算结果 ]重力: 2130.3(kN)重心坐标: ( 5.493, 5.593）超载: 157.7(kN)超载作用点x坐标: 6.058(m)土压力: 427.1(kN)土压力作用点y坐标: 4.080(m)基底平均压力设计值 236.2(kPa) < 400.0基底边缘最大压力设计值 243.9(kPa) < 1.2*400.0抗滑安全系数: 1.685 > 1.300抗倾覆安全系数: 7.808 > 1.600。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
土钉墙支护计算书永昌县同人商贸影视城工程；属于框架;地上5层;地下1层；建筑高度：32m；标准层层高：4.5m ；总建筑面积：17590平方米；总工期：500天；施工单位：金昌市隆凯建筑安装工程有限公司本工程由永昌县万安房地产开发有限公司投资建设，华诚博远（北京）建筑规划设计有限公司设计，兰州岩土华夏有限公司勘察，金昌恒业建设工程监理有限公司监理，金昌市隆凯建筑安装工程有限公司组织施工；由李玉龙担任项目经理，张得文担任技术负责人。
本计算书参照《建筑基坑支护技术规程》 JGJ120-2012 中国建筑工业出版社出版《建筑施工计算手册》江正荣编著中国建筑工业出版社、《实用土木工程手册》第三版杨文渊编著人民教同出版社、《地基与基础》第三版中国建筑工业出版社、《土力学》等相关文献进行编制。
土钉墙需要计算其土钉的抗拉承载力和土钉墙的整体稳定性。
一、参数信息:1、基本参数：侧壁安全级别：一级基坑开挖深度h(m)：10.000；土钉墙计算宽度b'(m)：30.00；土体的滑动摩擦系数按照tanφ计算，φ为坡角水平面所在土层内的内摩擦角；条分块数：20；不考虑地下水位影响；2、荷载参数：序号类型面荷载q(kPa) 基坑边线距离b0(m) 宽度b1(m)1 满布 15.00 -- --3、地质勘探数据如下：：序号土名称土厚度坑壁土的重度γ 坑壁土的内摩擦角φ 内聚力C 极限摩擦阻力饱和重度 (m) (kN/m3) (°) (kPa) (kPa) (kN/m3)1 杂填土 1.60 18.00 30.00 15.00 112.00 1.002 角砾层 2.6 19.00 30.00 5.50 112.00 1.003 粉砂 2.30 19.50 30.50 30.00 112.00 20.004 角砾 1.40 21.50 37.50 12.50 112.00 1.00 放坡参数：序号放坡高度(m) 放坡宽度(m) 平台宽度(m)1 9.00 4.00 30.00土钉数据：序号孔径(mm) 长度(m) 入射角(度) 竖向间距(m) 水平间距(m)1 50.00 9.00 15.00 1.40 1.502 50.00 9.00 15.00 1.40 1.503 50.00 7.00 15.00 1.40 1.504 50.00 7.00 15.00 1.40 1.505 50.00 7.00 15.00 1.40 1.506 50.00 7.00 15.00 1.40 1.507 50.00 7.00 15.00 1.40 1.50二、土钉(含锚杆)抗拉承载力的计算:单根土钉受拉承载力计算，根据《建筑基坑支护技术规程》JGJ 120-2012，R=1.25γ0T jk1、其中土钉受拉承载力标准值Tjk按以下公式计算：T jk =ζeajksxjszj/cosαj其中ζ--荷载折减系数 eajk--土钉的水平荷载sxj 、szj--土钉之间的水平与垂直距离αj--土钉与水平面的夹角ζ按下式计算：ζ=tan[(β-φk )/2](1/(tan((β+φk)/2))-1/tanβ)/tan2(45°-φ/2)其中β--土钉墙坡面与水平面的夹角。
φ--土的内摩擦角eajk按根据土力学按照下式计算：eajk =∑{[(γi×szj)+q]×Kai-2c(Kai)1/2}2、土钉抗拉承载力设计值Tuj按照下式计算T uj =(1/γs)πdnj∑qsikli其中 dnj--土钉的直径。
γs--土钉的抗拉力分项系数，取1.3qsik--土与土钉的摩擦阻力。
根据JGJ120-2012 表6.1.4和表4.4.3选取。
li--土钉在直线破裂面外穿越稳定土体内的长度。
层号有效长度(m) 抗拉承载力(kN) 受拉荷载标准值(kN) 初算长度(m) 安全性1 5.39 72.97 0.00 0.00 满足2 5.99 81.09 0.00 0.00 满足3 4.69 63.48 23.30 4.03 满足4 5.30 71.72 36.64 4.41 满足5 5.84 79.04 51.40 4.96 满足第1号土钉钢筋的直径ds至少应取：0.000 mm；第2号土钉钢筋的直径ds至少应取：0.000 mm；第3号土钉钢筋的直径ds至少应取：9.945 mm；第4号土钉钢筋的直径ds至少应取：12.471 mm；第5号土钉钢筋的直径ds至少应取：14.770 mm；土钉钢筋采用HRB400，直径20的螺纹钢筋。
三、土钉墙整体稳定性的计算:根据《建筑基坑支护技术规程》JGJ 120-2012要求，土钉墙应根据施工期间不同开挖深度及基坑底面以下可能滑动面采用圆弧滑动简单条分法如下图，按照下式进行整体稳定性验算：公式中：γ--滑动体分项系数，取1.3；k--基坑侧壁重要系数；γ--第i条土重；ωib--第i分条宽度；i--第i条滑土裂面处土体固结不排水(快)剪粘聚力标准值；cikφ--第i条滑土裂面处土体固结不排水(快)剪内摩擦角标准值；ik--第i条土滑裂面处中点切线与平面夹角；θi--土钉与水平面之间的夹角；αjL--第i条土滑裂面的弧长；is --计算滑动体单元厚度；T--第j根土钉在圆弧滑裂面外锚固与土体的极限抗拉力，按下式计算。
njT nj =πdnj∑qsiklnjlnj--第j根土钉在圆弧滑裂面外穿越第i层稳定土体内的长度把各参数代入上面的公式，进行计算可得到如下结果：---------------------------------------------------------------------------------计算步数安全系数滑裂角(度) 圆心X(m) 圆心Y(m) 半径R(m) 第1步 1.828 29.461 -0.488 2.156 2.210 示意图如下：计算步数安全系数滑裂角(度) 圆心X(m) 圆心Y(m) 半径R(m) 第2步 1.559 29.461 -0.976 4.311 4.420 示意图如下：计算步数安全系数滑裂角(度) 圆心X(m) 圆心Y(m) 半径R(m) 第3步 1.469 29.461 -1.465 6.467 6.631 示意图如下：计算步数安全系数滑裂角(度) 圆心X(m) 圆心Y(m) 半径R(m) 第4步 1.434 29.461 -1.953 8.622 8.841 示意图如下：计算步数安全系数滑裂角(度) 圆心X(m) 圆心Y(m) 半径R(m) 第5步 1.403 29.461 -2.441 10.778 11.051 示意图如下：计算步数安全系数滑裂角(度) 圆心X(m) 圆心Y(m) 半径R(m)--------------------------------------------------------------------------------------计算结论如下：第 1 步开挖内部整体稳定性安全系数 Fs= 1.828>1.30 满足要求! [标高-1.400 m]第 2 步开挖内部整体稳定性安全系数 Fs= 1.559>1.30 满足要求! [标高-2.800 m]第 3 步开挖内部整体稳定性安全系数 Fs= 1.469>1.30 满足要求! [标高-4.200 m]第 4 步开挖内部整体稳定性安全系数 Fs= 1.434>1.30 满足要求! [标高-5.600 m]第 5 步开挖内部整体稳定性安全系数 Fs= 1.403>1.30 满足要求! [标高-7.200 m]四、抗滑动及抗倾覆稳定性验算(1)抗滑动稳定性验算抗滑动安全系数按下式计算：K H =f'/Eah≥1.3式中，Eah为主动土压力的水平分量(kN)；f'为墙底的抗滑阻力(kN)，由下式计算求得：f'=μ(W+qBa S v )μ为土体的滑动摩擦系数；W为所计算土体自重(kN)q为坡顶面荷载(kN/m2)；Ba为荷载长度；Sv为计算墙体的厚度，取土钉的一个水平间距进行计算1级坡：KH=1.12931096982064288E129>1.3，满足要求！(2)抗倾覆稳定性验算抗倾覆安全系数按以下公式计算：K Q =MG/MQ式中，MG--由墙体自重和地面荷载产生的抗倾覆力矩，由下式确定M G =W×BC×qBa×(B'-B+b×Ba/2)其中，W为所计算土体自重(kN)其中，q为坡顶面荷载(kN/m2)Bc为土体重心至o点的水平距离；Ba为荷载在B范围内长度；b为荷载距基坑边线长度；B'为土钉墙计算宽度；ME--由主动土压力产生的倾覆力矩，由下式确定M k =Eah×lh其中，Eah为主动土压力的水平分量（kN）；lh为主动土压力水平分量的合力点至通过墙趾O水平面的垂直距离。
1级坡：KQ=252.82>1.5，满足要求！（素材和资料部分来自网络，供参考。
