（三）电感器
电感器
电感器是能够把电能转化为磁能而存储起来的元件。电感器的结 构类似于变压器，但只有一个绕组。电感器具有一定的电感，它只阻 碍电流的变化。如果电感器在没有电流通过的状态下，电路接通时它 将试图阻碍电流流过它；如果电感器在有电流通过的状态下，电路断 开时它将试图维持电流不变。电感器又称扼流器、电抗器、动态电抗 器。
1/4W，1/3W
1812 2010
4832 5025
1/2W 1/2W，3/4W
2512
6432
1W
零欧电阻在电阻中的主要作用
1、在电路中没有任何功能，只是在PCB上为了调试方便或兼容设计等原因； 2 、可以做跳线用，如果某段线路不用，直接不贴该电阻即可（不影响外观）； 3、在匹配电路参数不确定的时候，以0Ω代替，实际调试的时候，确定参数，再以具 体数值的元件代替； 4、想测某部分电路的耗电流的时候，可以去掉0Ω电阻，接上电流表，这样方便测耗 电流； 5、在布线时,如果实在布不过去了,也可以加一个0Ω的电阻； 6、在高频信号下，充当电感或电容。（与外部电路特性有关）电感用，主要是解决 EMC问题。如地与地，电源和IC Pin间； 7、单点接地（指保护接地、工作接地、直流接地在设备上相互分开,各自成为独立系 统）； 8、熔丝作用。
包装数量
型号规格（GR:普通系列；M:电极 镀锡；18：尺寸为1.6×0.8mm；8： 电容厚度；R7：温度特性；1H：额 定电压为50V；104:100nF；K:误差 ±10%；A93：个别规格代号； D:Φ180mm纸袋装。）
村田商标
生产批号（2626表示生产 日期为2012年6月26号）
贴片电容的封装和电阻一样
电容用符号C表示，单位为F、μF（10-6F）、pF（10-12 F ）

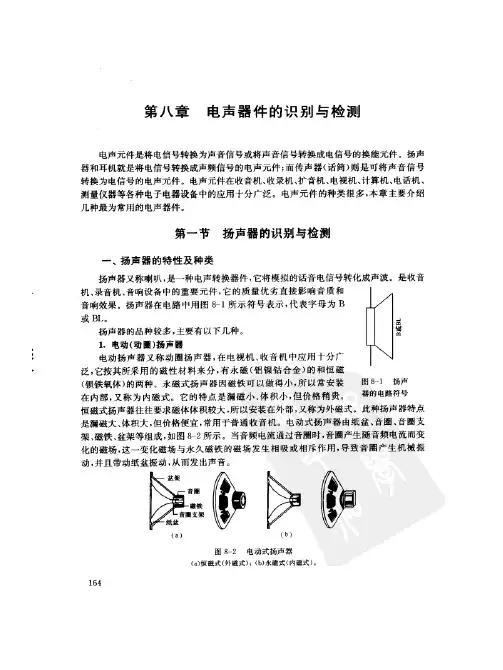

从零开始学电子元器件-第八、十一、十三章 电声器件、传感器、集成
•
