qi充电协议1. 引言Qi充电协议是一种无线充电标准，由Wireless Power Consortium （WPC）制定。
该协议旨在提供一种统一的无线充电解决方案，使得不同厂商生产的无线充电设备可以相互兼容。
本文将详细介绍Qi充电协议的原理、工作方式以及相关技术规范。
2. Qi充电原理Qi充电协议基于电磁感应原理实现无线充电。
充电器通过产生交变磁场，将电能传输给充电设备。
充电设备包含一个接收线圈，当接收线圈与充电器之间的磁场发生变化时，会在接收线圈中产生感应电流，进而将电能转换为电力供给设备充电。
3. Qi充电器工作流程3.1 充电模式选择在开始充电之前，充电设备需要通过与充电器进行通信，确定充电模式。
Qi充电协议定义了两种充电模式，分别是基础充电模式（Basic Charging Mode）和增强充电模式（Enhanced Charging Mode）。
基础充电模式适用于低功率设备，而增强充电模式则适用于高功率设备。
3.2 充电功率调节一旦充电模式确定，充电设备和充电器之间会进行功率调节。
根据Qi充电协议规定，充电设备可以动态调整功率的传输效率，以便更高效地充电。
同时，充电设备还可以对充电器发送命令，以控制电流和电压的大小，实现更精确的充电控制。
3.3 充电状态监控充电过程中，充电设备会不断监控充电状态。
Qi充电协议定义了一系列充电状态标志，包括充电开始、充电结束、充电中断等状态。
通过检测这些状态标志，充电设备可以及时响应并采取相应的措施，保障充电的安全和稳定。
4. Qi充电协议技术规范Qi充电协议涵盖了一系列技术规范，以确保不同厂商生产的充电设备兼容性。
以下是一些重要的技术规范：4.1 充电器标准Qi充电协议规定了充电器的参数范围，包括输出电压、输出电流等。
充电器需要满足规定的参数，以确保能够正常和稳定地为充电设备供电。
4.2 通信协议Qi充电协议使用无线通信进行充电设备和充电器之间的数据交换。
QI无线充电实用标准V1.0版
QI无线充电标准V1.01概述1.1范围系统描述无线电能传输第1卷包含以下文档：●第一部分：接口定义●第二部分：性能要求●第三部分：兼容性测试该文件定义了一个电能发射器和一个电能接收器之间的接口。
1.2主要特性●一种基于线圈之间的近场电磁感应原理，将电能从发射器传输到移动设备（接收器）的非接触式电能传输方法。
●通过一个适当的次级线圈（典型尺寸是大约40mm）来传输约5瓦特的电能。
●工作频率在110~205KHz之间。
●支持两种将移动设备放置于发射器表面的方法：✧辅助定位方法帮助用户适当地将移动设备放在通过表面上一个或几个固定的位置来传输电能的发射器的表面。
✧无需定位方法允许移动设备任意放在支持表面任何位置传输能量的发射器表面。
●一个简单的允许移动设备完全控制电能传送的通信协议。
●相当大的可集成在移动设备上的设计灵活性。
●极低的待机功耗（实现需要）。
1.3一致性与参考本文档中的所有规定都是强制性的，除非特别指明是推荐的、可选的或加强说明的。
为避免产生疑问，单词“应”表示指定部分为强制行为，也就是说，如果指定的部分没有所定义的行为，则这就违反了无线电能传输标准。
此外，单词“应该”表示指定部分为推荐行为，也就是说，如果指定的组件有正当理由偏离所定义的行为，则这不是违反了无线电能传输标准的。
最后，单词“可以”表示指定组件的可选行为，也就是说，是否具有所定义的行为（没有偏离）是取决于指定组件。
除本文件所提出的规范外，产品的实现也应符合下面所列出的系统说明所提出的规范。
此外，下列国际标准的相关部分也应遵守。
如果任何系统描述或以下所列出的国际标准存在多个修订版本，以最新版本为准。
[第2部] 无线电能传输系统描述，第I卷，第2部分，性能要求。
[第3 部] 无线电能传输系统描述，第I卷，第3部分，兼容性测试。
[PRMC] 电源接收器制造商代码，无线充电联盟。
[SI] 国际计量制。
1.4定义有效区域：当发射器向移动设备供电时，发射器和接收器各自表面的一部分有足够高的磁场通过的区域。

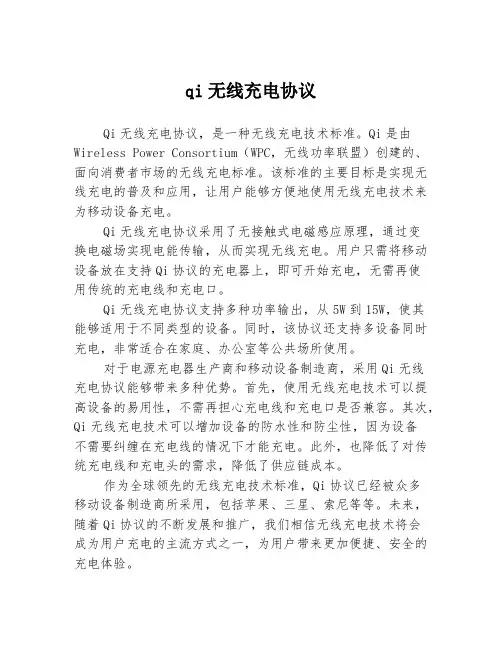

qi无线充电协议
qi无线充电协议
Qi无线充电协议，是一种无线充电技术标准。
Qi是由Wireless Power Consortium（WPC，无线功率联盟）创建的、面向消费者市场的无线充电标准。
该标准的主要目标是实现无线充电的普及和应用，让用户能够方便地使用无线充电技术来为移动设备充电。
Qi无线充电协议采用了无接触式电磁感应原理，通过变
换电磁场实现电能传输，从而实现无线充电。
用户只需将移动设备放在支持Qi协议的充电器上，即可开始充电，无需再使
用传统的充电线和充电口。
Qi无线充电协议支持多种功率输出，从5W到15W，使其
能够适用于不同类型的设备。
同时，该协议还支持多设备同时充电，非常适合在家庭、办公室等公共场所使用。
对于电源充电器生产商和移动设备制造商，采用Qi无线
充电协议能够带来多种优势。
首先，使用无线充电技术可以提高设备的易用性，不需再担心充电线和充电口是否兼容。
其次，Qi无线充电技术可以增加设备的防水性和防尘性，因为设备
不需要纠缠在充电线的情况下才能充电。
此外，也降低了对传统充电线和充电头的需求，降低了供应链成本。
作为全球领先的无线充电技术标准，Qi协议已经被众多
移动设备制造商所采用，包括苹果、三星、索尼等等。
未来，随着Qi协议的不断发展和推广，我们相信无线充电技术将会
成为用户充电的主流方式之一，为用户带来更加便捷、安全的充电体验。
QI无线充电标准V
QI无线充电标准V1.01概述1.1范围系统描述无线电能传输第1卷包含以下文档：●第一部分：接口定义●第二部分：性能要求●第三部分：兼容性测试该文件定义了一个电能发射器和一个电能接收器之间的接口。
1.2主要特性●一种基于线圈之间的近场电磁感应原理，将电能从发射器传输到移动设备（接收器）的非接触式电能传输方法。
●通过一个适当的次级线圈（典型尺寸是大约40mm）来传输约5瓦特的电能。
●工作频率在110~205KHz之间。
●支持两种将移动设备放置于发射器表面的方法：✧辅助定位方法帮助用户适当地将移动设备放在通过表面上一个或几个固定的位置来传输电能的发射器的表面。
✧无需定位方法允许移动设备任意放在支持表面任何位置传输能量的发射器表面。
●一个简单的允许移动设备完全控制电能传送的通信协议。
●相当大的可集成在移动设备上的设计灵活性。
●极低的待机功耗（实现需要）。
1.3一致性与参考本文档中的所有规定都是强制性的，除非特别指明是推荐的、可选的或加强说明的。
为避免产生疑问，单词“应”表示指定部分为强制行为，也就是说，如果指定的部分没有所定义的行为，则这就违反了无线电能传输标准。
此外，单词“应该”表示指定部分为推荐行为，也就是说，如果指定的组件有正当理由偏离所定义的行为，则这不是违反了无线电能传输标准的。
最后，单词“可以”表示指定组件的可选行为，也就是说，是否具有所定义的行为（没有偏离）是取决于指定组件。
除本文件所提出的规范外，产品的实现也应符合下面所列出的系统说明所提出的规范。
此外，下列国际标准的相关部分也应遵守。
如果任何系统描述或以下所列出的国际标准存在多个修订版本，以最新版本为准。
[第2部] 无线电能传输系统描述，第I卷，第2部分，性能要求。
[第3 部] 无线电能传输系统描述，第I卷，第3部分，兼容性测试。
[PRMC] 电源接收器制造商代码，无线充电联盟。
[SI] 国际计量制。
1.4定义有效区域：当发射器向移动设备供电时，发射器和接收器各自表面的一部分有足够高的磁场通过的区域。
QI无线充电标准中文版
系统的描述,无线通信电源转换低功率第一部分:接口定义版本1.0,2010年7月版权该系统描述无线功率传输是出版的力量,无线通信联合体采用无线力量联盟与ConvenientPower有限公司密切合作,富尔顿创新公司、国家半导体公司,诺基亚公司,奥林匹斯成像公司、研究、限制、飞利浦、三洋电子公司。
深圳桑菲消费通信有限公司。
菲德州仪器有限公司,保留所有能量。
复制在全部或部分地是被禁止的明示和优先的书面允许的无线能力联盟。
免责声明本网站内所包含的信息是正确之日出版。
然而,无线的力量,也ConvenientPower协会有限公司,富尔顿创新公司和国家诺基亚公司半导体公司、企业、科研、奥林匹斯成像议案有限公司、飞利浦、三洋电子公司。
深圳桑菲消费通信有限公司。
德州仪器有限公司,也将承担任何损失,包括间接的或间接的,从使用这个系统描述无线功率传输或依据。
本文件的准确性。
分类在这个文件中所包含的信息是机密。
注意为进一步解释,这份文件的内容,或在任何可察觉不一致或模棱两可的解释,或为任何资讯相关的专利许可程序,请联系:********************************。
1 综述1．1范围,我的系统体积的无线功率传输由描述下列文件:第一部分：接口定义。
第二部分：性能要求。
第三部份：测试的依从。
本文档定义了的交互界面和供电功率发射机接收器。
1．2主要特征无触点电力传输的方法,从一个基站移动设备,它是基于近场磁感应线圈之间。
转移的功率,大约5 W采用适当的二次卷(典型的外部大约40毫米)的尺寸。
操作频率范围：110-205 HZ之间。
支持两种方法在移动设备上放置在基站的表面。
帮助用户指引正确位置的移动设备在表面形成一层。
通过基站,提供一个或几个固定位置的表面。
任意位置可以免费定位的移动设备上表面形成一层可提供电力基站位置,通过任何表面。
一个简单的通信协议使移动设备能够充分的控制能力转让。
可观的设计系统的灵活性为整合成一个移动的装置。
Qi无线充电标准 1.1.1版本-PID调节翻译
5.2.3.1功率转移控制系统描述的1.1.2版本无线功率传输，第一卷，第1部分，定义了一种具体的方法，功率发送器将使用这种方法来控制其主单元电流朝向新的主单元电流(另见5.1节)，该方法基于一种离散比例积分-微分(PID)算法，如图5-6所示。
为了执行该算法，功率发射机应按照外观顺序执行以下步骤。
在这些步骤的定义中，索引标记功率发射机接收到的控制错误分组的顺序。
在收到控制错误包后，功率发射机应计算新的主单元电流td (j)为其中ta(j-1)表示实际的主单元电流(响应于先前的控制错误包)和c(j)表示控制错误包中包含的控制错误值。
注意，ta (0)表示功率传输阶段开始时的主单元电流。
如果控制误差值c(j)为非零，则功率发射器应在时间窗内调整其主工作电流t(active)。
为此，功率发送器应执行由下列步骤组成的循环。
索引i = 1,2,3,...i(max)标记此回路的迭代。
功率发射器应计算新的主单元电流与实际的一次单元电流之间的差作为误差。
ta(j,i-1)表示在循环迭代中确定的主单元电流。
注意，ta(j,0)表示回路开始时的实际主单元电流。
发射器须计算比例、积分和导数项(按任何顺序)：这里Kp是比例增益，Ki是积分增益，Kd是导数增益，t(inner)是执行一次循环迭代所需的时间。
此外，积分项I（j,0）和error e(j,0) = 0。
功率发送器应限制积分项I(j,i)，使其保持在量程范围内-M(i)......+M(i)必要时，功率发射器应用适当的边界值代替计算的积分项I(ji)。
功率发射器须计算比例、积分及微分项之和：在此计算中，功率发射器应限制总和PID(j,i)，以使其保持在范围-M(PID)......+M(PID)内。
功率发射器应计算受控变量的新值其中Sv是依赖于受控变量的缩放因子。
此外，受控变量v(j,0) = v(j-1,i max),v(0,0)表示在功率发射阶段开始时受控变量的实际值。
qi2标准范文
qi2标准范文"Qi2标准"在英文中有两种常见的翻译方式：Qi2 Standard和Qi2 Criteria。
Qi2是一种无线充电技术标准，也是一项能够传输能量的国际无线充电标准。
本文将从背景、功能、应用和意义四个方面，以1200字以上对Qi2标准进行介绍。
背景：在移动互联网时代，用户对于设备的便携性和无线充电的需求越来越高。
为了满足这种需求，无线充电技术应运而生。
然而，由于市场上存在着多种不同的无线充电技术标准，无法实现充电器的通用性和互操作性。
鉴于此，Wireless Power Consortium（无线电力联盟）成立了Qi2工作组，旨在制定一项国际无线充电技术标准。
功能：Qi2标准是一种采用电磁感应原理的无线充电技术，通过无线电波在发射器和接收器之间传输能量。
Qi2标准规定了充电器和设备之间的物理接口标准，确保了充电设备的互操作性和通用性。
根据Qi2标准，设备包括两个主要组件：发射器（Transmitter）和接收器（Receiver）。
发射器负责发出电磁波，接收器则负责接收并转化电磁波为电能，供给设备充电。
Qi2标准还规定了不同设备之间的最大功率传输限制，确保了设备的安全性。
应用：意义：Qi2标准的制定和推广对于充电技术市场的发展具有重要意义。
首先，Qi2标准统一了无线充电的接口和传输标准，提高了充电设备之间的通用性和互操作性，为用户带来了更好的充电体验。
与此同时，Qi2标准还将不同制造商的产品纳入同一标准下，促进了充电技术的创新和发展，提升了整个行业的竞争力。
其次，Qi2标准的推广还有助于减少电子设备的碳排放。
无线充电技术的普及能够减少使用电线和充电器所带来的电子废料和资源浪费，进一步推动绿色环保意识的发展。
综上所述，Qi2标准作为一项国际无线充电技术标准，在移动互联网时代发挥着重要作用。
通过制定无线充电器和设备之间的物理接口标准，Qi2标准确保了充电设备的通用性和互操作性。
Qi无线充电国际标准
Qi无线充电国际标准
Qi是目前全球首个无线充电标准，可广泛用于手机、MP3、数码相机、笔记本电脑等设备中。
无线充电国际标准可以让我们抛弃拖着长线的充电器，在无线的状态下为手机充电。
Qi无线充电国际标准主要利用电磁技术，在发射器将电流转化为电磁，手机通过内置芯片接收器将电磁转化为电流为手机充电。
在目前出现的几种无线充电技术中，Qi的充电效率与有线充电方式非常接近，达到了70%以上，而Qi的充电站的待机耗电量则已经降低到微瓦水平。
2010年08月31日无线充电联盟宣布将Qi无线充电国际标准引入中国，该标准可在无线充电联盟网站下载。
