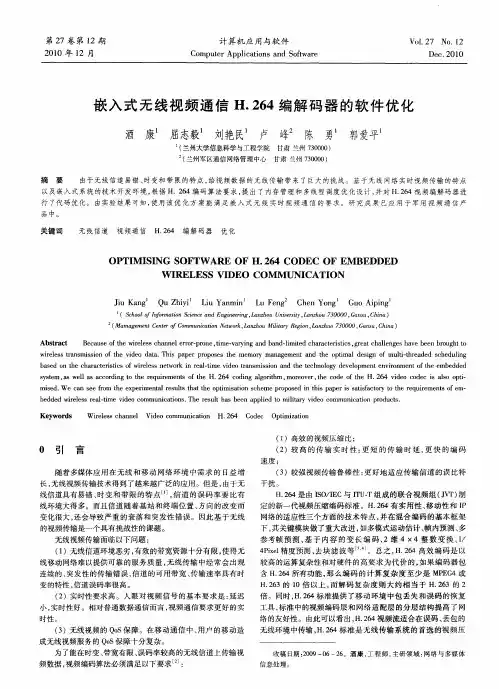

嵌入式无线视频通信H.264编解码器的软件优化
Ａ ｂ ｔａｃ ｓｒ ｔ Ｂｅ ａ ｅ ｏ ｒ ｌｓ ｈ ｎ ｌｅ ｒ ｒｐ ｏ ｅ．ｉ — ａｙｉｇ ａ ｄ ｂ ｎ ｌｍｉｅ ｈａａｃｅ ｉｔｃ ｇ ｅ ｔｃ ａｌ ｎ ｅ ａ ｅ ｂ ｅ ｒ ｕ ｈ ｏ ｃ ｕｓ ｆｔ ｗｉｅｅ ｓｃ ａ ｎｅ ｒ０ ＿ ｒ ｎ ｔｍｅ ｖ ｒ ｎ ｎ ａ ｄ－ｉ ｔｄ ｃ ｒ ｔ ｒｓｉｓ． ｒ ａ ｈ ｌｅ ｇ ｓｈ ｖ ｅ ｎ ｂ ｏ ｇ ｔｔ ｈｅ
第２ ７卷 第 ｌ ２期
２１ ０ ０年 ｌ ２月
计 算机 应 用与软件
Ｃｏ ｕ ｅ ｍｐ ｔｒ Ａｐｐ ｉａｉｎｓａ ｄ Ｓ ｆｗａ ｅ ｌ ｔｏ ｎ ｏｔ ｒ ｃ
Ｖｏ ． ７ Ｎｏ １ １２ ．２ Ｄｅ ． ０ｌ ｃ２ ０
嵌 入 式 无 线 视 频 通 信 Ｈ．６ ２４编 解 码 器 的软 件 优 化
酒 康 屈志毅 刘艳民 卢 峰 陈 勇 郭爱平
（ 兰州 大学信息科学与工程学院
（ 兰州军 区通信 网络管理 中心
甘肃 兰州 ７ ００ ） ３０ ０
甘肃 兰州 ７ ００ ３ ００）
摘
要
由于 无 线 信 道 易 错 、 变和 带 限 的特 点 ， 视 频 数 据 的 无 线传 输 带 来 了 巨大 的 挑 战 。基 于 无 线 网 络 实 时视 频传 输 的特 点 时 给

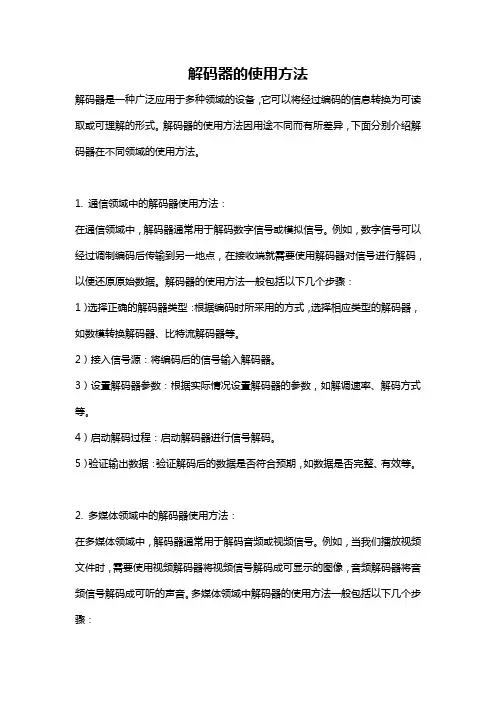

解码器的使用方法
解码器的使用方法解码器是一种广泛应用于多种领域的设备，它可以将经过编码的信息转换为可读取或可理解的形式。
解码器的使用方法因用途不同而有所差异，下面分别介绍解码器在不同领域的使用方法。
1. 通信领域中的解码器使用方法：在通信领域中，解码器通常用于解码数字信号或模拟信号。
例如，数字信号可以经过调制编码后传输到另一地点，在接收端就需要使用解码器对信号进行解码，以便还原原始数据。
解码器的使用方法一般包括以下几个步骤：1）选择正确的解码器类型：根据编码时所采用的方式，选择相应类型的解码器，如数模转换解码器、比特流解码器等。
2）接入信号源：将编码后的信号输入解码器。
3）设置解码器参数：根据实际情况设置解码器的参数，如解调速率、解码方式等。
4）启动解码过程：启动解码器进行信号解码。
5）验证输出数据：验证解码后的数据是否符合预期，如数据是否完整、有效等。
2. 多媒体领域中的解码器使用方法：在多媒体领域中，解码器通常用于解码音频或视频信号。
例如，当我们播放视频文件时，需要使用视频解码器将视频信号解码成可显示的图像，音频解码器将音频信号解码成可听的声音。
多媒体领域中解码器的使用方法一般包括以下几个步骤：1）选择合适的解码器：根据视频或音频文件的编码格式，选择相应类型的解码器。
2）加载媒体文件：将要解码的视频或音频文件加载到解码器中。
3）设置解码器参数：根据实际情况设置解码器的参数，如声道数、采样率、视频帧率等。
4）启动解码过程：启动解码器进行视频或音频的解码。
5）播放或保存解码后的内容：根据需要，将解码后的视频或音频内容进行播放或保存。
3. 数字电视领域中的解码器使用方法：在数字电视领域中，解码器通常用于解码数字电视信号，将数字信号转换成可显示的节目。
使用数字电视解码器的方法一般包括以下几个步骤：1）连接天线或有线电视信号源：将数字电视信号源（天线或有线电视）连接到解码器的输入端口。
2）设置解码器参数：根据实际情况设置解码器的参数，如信号源类型、节目搜索等。
5g通信的语音编码标准
5g通信的语音编码标准在5G通信系统中，语音编码技术是实现高效、可靠和低延迟语音传输的关键。
以下是关于5G通信的语音编码标准的主要内容：1. 音频编解码器标准在5G通信中，音频编解码器（Audio Coder）标准是实现语音信号的压缩和编码的核心技术。
目前，3GPP组织正在制定新一代的音频编解码器标准，称为3 (Low Complexity Communication Efficient Coding)。
该标准旨在提供低复杂度、高通信效率的音频编码方案，以适应5G通信的高速率、大带宽和低延迟的需求。
2. 语音传输协议标准5G通信系统需要提供低延迟、高可靠性的语音传输协议。
为了实现这一目标，一些新兴的语音传输协议正在被开发和应用。
其中最具代表性的两种技术是VoNR (Voice over New Radio)和VoLTE (Voice over LTE)。
这两种技术都旨在提供高效的语音传输方案，同时保证低延迟和高可靠性。
VoNR是一种基于5G NR（新无线电）技术的语音传输协议。
它利用5G的高速率和低延迟特性，实现在移动通信网络中传输语音和视频信号。
VoNR可以提供比传统VoLTE技术更高的频谱效率和更低的传输延迟，从而提供更好的语音通话体验。
VoLTE是一种基于LTE技术的语音传输协议。
它利用LTE的高速率和低延迟特性，实现在移动通信网络中传输语音信号。
VoLTE可以提供与VoNR相似的语音质量和低延迟性能，但需要在LTE网络中进行优化和部署。
3. 语音质量评估和测量标准为了确保5G通信中的语音质量，需要制定相应的语音质量评估和测量标准。
这些标准应该能够评估各种语音编码器和传输协议的性能，以确保它们能够提供高质量的语音传输。
例如，主观音质评估（Subjective音质Evaluation）和客观音质评估（Objective音质Evaluation）是两种常用的语音质量评估方法。
主观音质评估是通过人的听觉感受来评估音质的好坏，客观音质评估则是通过测量信号的客观指标如失真度、噪声水平等来评估音质。
数字基带传输系统的基本结构
数字基带传输系统的基本结构数字基带传输系统是一种用于将数字信号传输的通信系统。
其基本结构包括信源、编码器、调制器、信道、解调器和解码器等组成。
本文将逐一介绍这些组成部分的功能和作用。
1. 信源信源是数字基带传输系统的起点，其作用是产生数字信号。
信源可以是各种数字信息，如文字、音频、视频等。
通过信源的输入，数字信号被生成并传输到下一个组成部分。
2. 编码器编码器是将输入的数字信号进行编码的部分。
编码的目的是将数字信号转换为适合传输的形式，并增加抗干扰能力。
编码器可以采用多种编码方式，如霍夫曼编码、差分编码等。
编码后的信号被传输到调制器。
3. 调制器调制器是将编码后的数字信号转换为模拟信号的部分。
在数字基带传输系统中，调制器采用调制技术将数字信号转换为模拟信号。
常用的调制方式有频移键控（FSK）、相移键控（PSK）和振幅键控（ASK）等。
调制后的信号被传输到信道。
4. 信道信道是数字基带传输系统中信号传输的媒介。
信道可以是有线的，如电缆和光纤，也可以是无线的，如无线电波。
在信道中，信号可能会受到各种干扰和噪声的影响，因此需要采取适当的技术来增强信号的可靠性和抗干扰能力。
5. 解调器解调器是将经过信道传输的模拟信号转换为数字信号的部分。
解调器采用解调技术将模拟信号转换为数字信号，并将其传输到解码器。
常见的解调方式包括相干解调和非相干解调等。
6. 解码器解码器是将解调后的数字信号还原为原始信号的部分。
解码器根据编码器的编码规则，对解调后的数字信号进行解码，将其转换为原始的数字信号。
解码后的信号可以用于恢复信源产生的原始信息。
数字基带传输系统的基本结构如上所述。
通过信源产生数字信号，经过编码器、调制器、信道、解调器和解码器等组成部分的处理，最终实现对数字信号的传输和还原。
这种传输系统在现代通信中得到广泛应用，提高了通信的可靠性和效率。

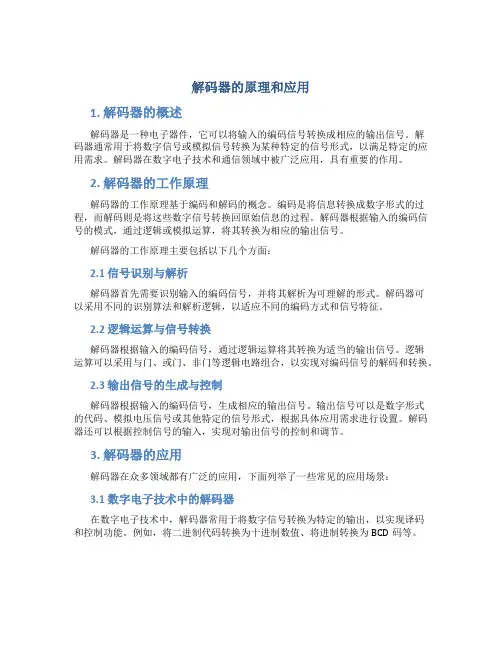

解码器的原理和应用
解码器的原理和应用1. 解码器的概述解码器是一种电子器件，它可以将输入的编码信号转换成相应的输出信号。
解码器通常用于将数字信号或模拟信号转换为某种特定的信号形式，以满足特定的应用需求。
解码器在数字电子技术和通信领域中被广泛应用，具有重要的作用。
2. 解码器的工作原理解码器的工作原理基于编码和解码的概念。
编码是将信息转换成数字形式的过程，而解码则是将这些数字信号转换回原始信息的过程。
解码器根据输入的编码信号的模式，通过逻辑或模拟运算，将其转换为相应的输出信号。
解码器的工作原理主要包括以下几个方面：2.1 信号识别与解析解码器首先需要识别输入的编码信号，并将其解析为可理解的形式。
解码器可以采用不同的识别算法和解析逻辑，以适应不同的编码方式和信号特征。
2.2 逻辑运算与信号转换解码器根据输入的编码信号，通过逻辑运算将其转换为适当的输出信号。
逻辑运算可以采用与门、或门、非门等逻辑电路组合，以实现对编码信号的解码和转换。
2.3 输出信号的生成与控制解码器根据输入的编码信号，生成相应的输出信号。
输出信号可以是数字形式的代码、模拟电压信号或其他特定的信号形式，根据具体应用需求进行设置。
解码器还可以根据控制信号的输入，实现对输出信号的控制和调节。
3. 解码器的应用解码器在众多领域都有广泛的应用，下面列举了一些常见的应用场景：3.1 数字电子技术中的解码器在数字电子技术中，解码器常用于将数字信号转换为特定的输出，以实现译码和控制功能。
例如，将二进制代码转换为十进制数值、将进制转换为BCD码等。
3.2 通信系统中的解码器在通信系统中，解码器用于解码接收到的信号，将其转换为原始的音频或视频信号。
例如，在数字电视、数字音频广播、无线通信等领域中，解码器被广泛应用。
3.3 模拟电路中的解码器在模拟电路中，解码器用于将模拟信号转换为特定的输出。
例如，将模拟电压信号转换为数字显示信号、将模拟音频信号转换为数字音频信号等。
3.4 遥控器和电子设备中的解码器解码器在遥控器和电子设备中扮演着重要的角色。

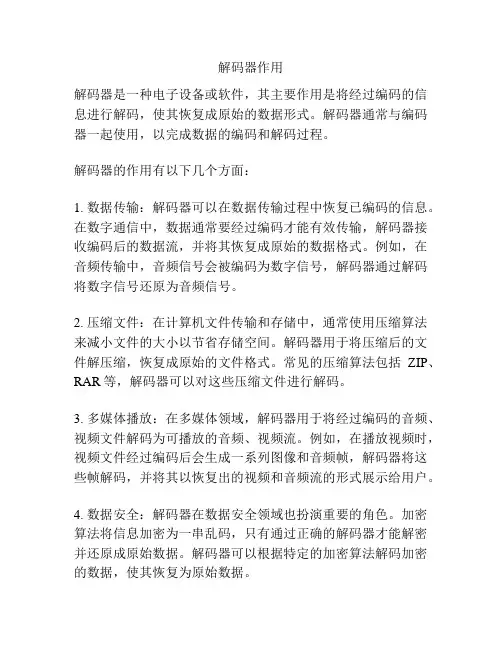

解码器作用
解码器作用解码器是一种电子设备或软件，其主要作用是将经过编码的信息进行解码，使其恢复成原始的数据形式。
解码器通常与编码器一起使用，以完成数据的编码和解码过程。
解码器的作用有以下几个方面：1. 数据传输：解码器可以在数据传输过程中恢复已编码的信息。
在数字通信中，数据通常要经过编码才能有效传输，解码器接收编码后的数据流，并将其恢复成原始的数据格式。
例如，在音频传输中，音频信号会被编码为数字信号，解码器通过解码将数字信号还原为音频信号。
2. 压缩文件：在计算机文件传输和存储中，通常使用压缩算法来减小文件的大小以节省存储空间。
解码器用于将压缩后的文件解压缩，恢复成原始的文件格式。
常见的压缩算法包括ZIP、RAR等，解码器可以对这些压缩文件进行解码。
3. 多媒体播放：在多媒体领域，解码器用于将经过编码的音频、视频文件解码为可播放的音频、视频流。
例如，在播放视频时，视频文件经过编码后会生成一系列图像和音频帧，解码器将这些帧解码，并将其以恢复出的视频和音频流的形式展示给用户。
4. 数据安全：解码器在数据安全领域也扮演重要的角色。
加密算法将信息加密为一串乱码，只有通过正确的解码器才能解密并还原成原始数据。
解码器可以根据特定的加密算法解码加密的数据，使其恢复为原始数据。
5. 图像处理：图像处理中的解码器用于将经过编码压缩的图像文件解码和展示。
例如，在摄影领域，RAW格式的图像通常需要通过解码器将其解码为常见的图片格式，如JPEG。
解码器可以还原图像的原始细节和颜色信息。
总之，解码器的作用可以从多个方面来看，包括数据传输、文件解压缩、多媒体播放、数据安全和图像处理等。
无论是在通信、计算机领域还是在娱乐、安全领域，解码器都起到至关重要的作用。
OFDM通信系统LDPC编解码的硬件实现中期报告
OFDM通信系统LDPC编解码的硬件实现中期报告1. 研究背景和意义随着移动通信技术的不断发展，OFDM (正交频分复用) 技术已经被广泛应用于许多无线通信系统中，如 Wi-Fi、LTE 等。
OFDM 技术具有频带利用率高、时域和频域处理简单、抗多径衰落等优点。
然而，在无线信道中，由于信道干扰和噪声等因素，OFDM 信号可能会产生误码。
为了提高 OFDM 通信系统的可靠性和通信质量，需要使用一些编码和解码算法对信号进行错误检测和纠正。
LDPC (低密度奇偶校验码) 编解码算法是一种比较有效的纠错编码算法，被广泛应用于 OFDM 通信系统中。
2. 研究内容本研究的主要内容是设计和实现一种 LDPC 编解码器的硬件电路，用于 OFDM 通信系统中的信号编解码。
具体来说，研究内容包括以下几个方面：(1) LDPC 编码算法的研究和实现LDPC 编码算法是一种基于树状因子图 (Tanner 图) 的分布式编码算法。
该算法的主要思想是根据一定的规则构造一个稀疏矩阵，对信号进行编码并进行纠错。
需要对该算法进行深入的研究，并实现基于 FPGA 的 LDPC 编码模块。
(2) LDPC 解码算法的研究和实现LDPC 解码算法是一种基于概率推断的迭代解码算法。
该算法的主要思想是根据接收到的信号和预先计算的校验矩阵，通过计算概率来进行迭代纠错。
需要对该算法进行深入的研究，并实现基于 FPGA 的 LDPC 解码模块。
(3) LDPC 编解码器的整体设计和实现LDPC 编解码器是将 LDPC 编码器和解码器整合在一起的模块，它能够实现对信号进行编码、解码和纠错。
需要对该模块进行设计，并在FPGA 上进行实现。
(4) 硬件实现优化和性能评估在实现 LDPC 编解码器的硬件电路之后，需要对其性能进行评估和优化。
通过采取一些优化方法，如流水线设计、并行计算、多级存储等方式来提高硬件电路的速度和效率。
3. 研究进展目前，本研究已经完成了 LDPC 编码算法的研究和实现，并在 FPGA 上实现了 LDPC 编码模块。
通信电子中的编解码技术
通信电子中的编解码技术随着科技的发展，通信电子技术越来越普及，而编解码技术则是其中最为重要的组成部分之一。
编解码技术可以将信息转化为数字序列，并通过传输系统进行传输和解码。
在通信技术中，编解码技术被广泛应用于无线通信、数字广播、视音频通信、Internet数据传输等众多领域。
本文将深入探讨编解码技术在通信电子领域中的应用和意义。
一、编解码技术的基础原理编解码技术是通信技术的关键之一，它将信息转换成数字序列进行传输。
编码和解码可分别成为编码器和解码器。
编码器的主要功能是将信息转换为数字序列，这些数字序列可以被传输和存储。
解码器的主要功能是将数字序列转换回原始信息。
数字序列中的信息可以是文字、图像、音频或视频等。
在数字通信中，编码和解码的主要目的是确保信息的传输和存储。
编码器可将信息编码成一些数字或信号的序列，而解码器可以还原原来的信息，从而确保信息的传输和存储的可靠性。
二、编解码技术的应用和意义1.数字广播数字广播是一种模拟广播中数字化的变革。
在数字广播中，电视和收音机信号通过数字信号传输。
编解码技术可以将众多的数字信号传输到不同的终端设备上，包括电视、收音机和互联网上的计算机。
数字广播将音频、视频、文字等信息转化为数字信号进行传输，而编解码技术负责该数字信号的传输和解码。
数字广播在传输质量和效率上具有优势，可以达到更好的音质和图像质量。
此外，数字广播的成本更低，广播覆盖面积也更广。
2.无线通信在无线通信中，编解码技术是确保信号传输质量和可靠性的关键。
编解码技术可以将信号转变为数字信号，从而使信号可以在空气中传输。
无线通信需要通过无线信道传输信号，而无线信道是非常复杂和不稳定的。
编解码技术可以应对信道中的时延、干扰和噪声等问题，从而提高通信的质量和可靠性。
此外，编解码技术还可以将信号适应到不同的无线环境中，包括城市和远程地区。
3.视音频通信编解码技术在视音频通信中的应用越来越重要。
视音频通信可以通过网络进行传输，例如通过互联网在不同地区的计算机之间传输视频和音频信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
学号EDA技术及应用A课程设计说明书通信编解码器起止日期：2015 年12 月28 日至2015 年12 月31 日学生姓名班级成绩指导教师(签字)计算机与信息工程学院电子信息与工程系2015年12月31日课程设计任务书2014 —2015 学年第1 学期电子与信息工程系电子信息科学与技术专业课程设计名称：EDA技术及应用A设计题目：通信编解码器完成期限：自2015 年12月28 日至2015 年12 月31 日共 1 周一．课程设计依据在掌握常用数字电路原理和技术的基础上，利用EDA技术和硬件描述语言，EDA开发软件（Quartus Ⅱ）和硬件开发平台（达盛试验箱CycloneⅡFPGA）进行初步数字系统设计。
二．课程设计内容采用状态机结构设计简易串行数据编码器，输入为NRZ码，实现把输入码转换为转换为差分码，双相码，曼彻斯特码功能，串行数据速率为9600bit/s，要求通过仿真验证。
扩展设计：数据9600bit/s从串口来，采用1MHz超采样，实现数据9600bit/s NRZ码恢复，然后进行码变换。
三．课程设计要求1. 要求独立完成设计任务。
2. 课程设计说明书封面格式要求见《天津城建大学课程设计教学工作规范》附表13. 课程设计的说明书要求简洁、通顺，计算正确，图纸表达内容完整、清楚、规范。
4. 测试要求：根据题目的特点，采用相应的时序仿真或者在实验系统上观察结果。
5. 课设说明书要求：1) 说明题目的设计原理和思路、采用方法及设计流程。
2) 对各子模块的功能以及各子模块之间的关系作明确的描述。
3) 对实验和调试过程，仿真结果和时序图进行说明和分析。
4) 包含系统框图、电路原理图、HDL设计程序、仿真测试图。
指导教师（签字）：教研室主任（签字）：批准日期：2015 年12 月24 日目录第一章通信编解码器概述 (1)1.1总体方案设计 (1)1.2概念介绍 (1)1.2.1状态机 (1)1.1.2NRZ码 (2)1.1.3差分码 (2)1.1.4曼彻斯特码(又称双相码) (2)1.3编码器的设计及程序 (3)1.3.1 采用状态机结构设计 (3)1.3.2 差分码模块程序 (3)1.3.3 曼彻斯特码模块程序 (3)第二章转码器的设计与仿真 (6)2.1功能描述 (6)2.2差分码源程序（基于Verilog HDL语言） (6)2.2.1功能模块仿真 (6)2.3曼彻斯特码源程序（基于Verilog HDL） (8)2.3.1功能模块仿真 (11)第三章转码器的综合设计及验证 (12)3.1基于原理图的层次化设计 (12)3.2转码器码的原理图 (13)3.2.1曼彻斯特码转码器 (13)3.2.2差分码转码器 (13)第四章编解码器的设计总结 (14)4.1设计调试 (14)4.2 设计心得 (14)参考文献 (15)第一章通信编解码器概述编解码器（codec）指的是一个能够对一个信号或者一个数据流进行变换的设备或者程序。
